Пристрій контролю відносних зміщень покрівлі, її вузлів і елементів, будівельних конструкцій, інженерних споруд і мереж

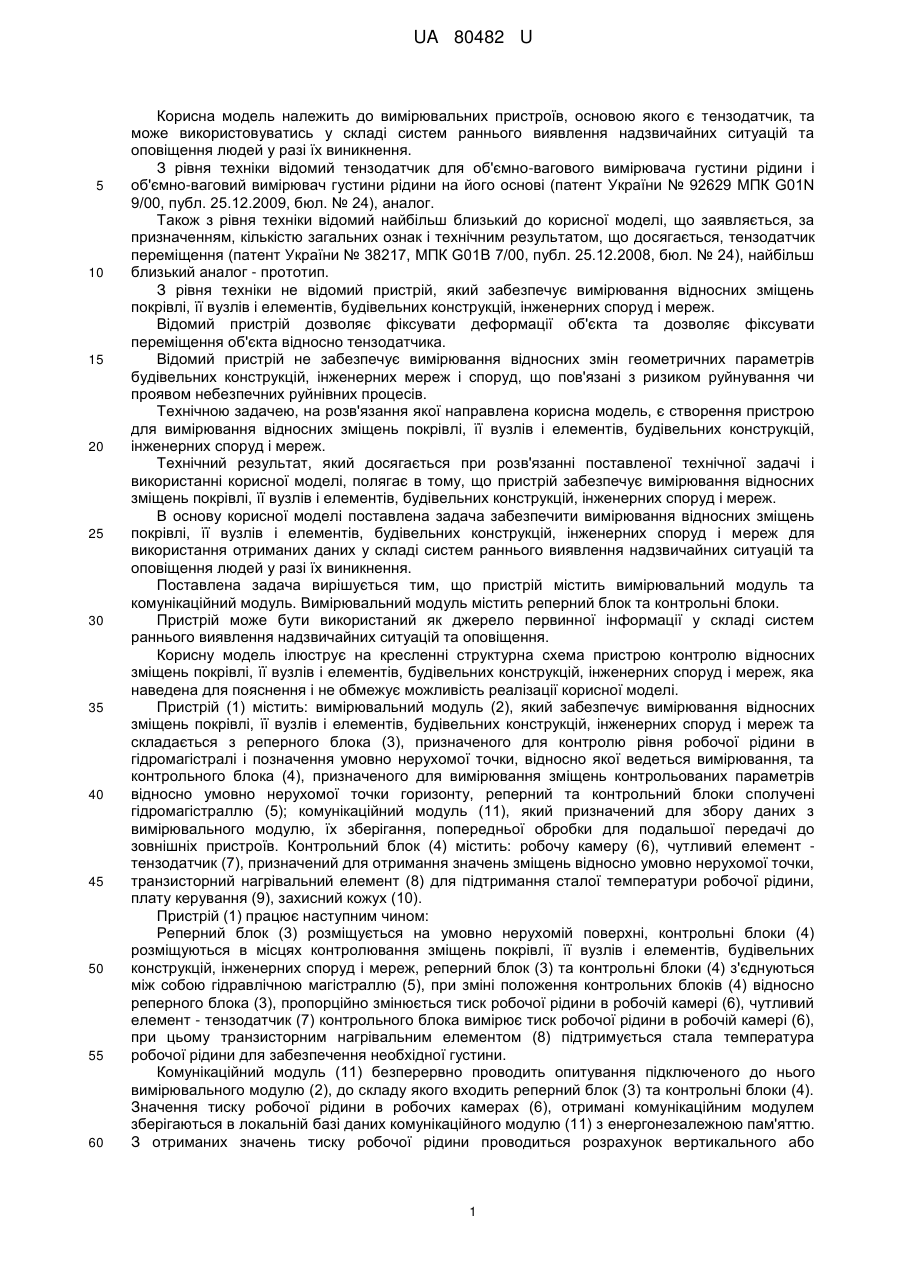

Реферат: UA 80482 U UA 80482 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вимірювальних пристроїв, основою якого є тензодатчик, та може використовуватись у складі систем раннього виявлення надзвичайних ситуацій та оповіщення людей у разі їх виникнення. З рівня техніки відомий тензодатчик для об'ємно-вагового вимірювача густини рідини і об'ємно-ваговий вимірювач густини рідини на його основі (патент України № 92629 МПК G01N 9/00, публ. 25.12.2009, бюл. № 24), аналог. Також з рівня техніки відомий найбільш близький до корисної моделі, що заявляється, за призначенням, кількістю загальних ознак і технічним результатом, що досягається, тензодатчик переміщення (патент України № 38217, МПК G01B 7/00, публ. 25.12.2008, бюл. № 24), найбільш близький аналог - прототип. З рівня техніки не відомий пристрій, який забезпечує вимірювання відносних зміщень покрівлі, її вузлів і елементів, будівельних конструкцій, інженерних споруд і мереж. Відомий пристрій дозволяє фіксувати деформації об'єкта та дозволяє фіксувати переміщення об'єкта відносно тензодатчика. Відомий пристрій не забезпечує вимірювання відносних змін геометричних параметрів будівельних конструкцій, інженерних мереж і споруд, що пов'язані з ризиком руйнування чи проявом небезпечних руйнівних процесів. Технічною задачею, на розв'язання якої направлена корисна модель, є створення пристрою для вимірювання відносних зміщень покрівлі, її вузлів і елементів, будівельних конструкцій, інженерних споруд і мереж. Технічний результат, який досягається при розв'язанні поставленої технічної задачі і використанні корисної моделі, полягає в тому, що пристрій забезпечує вимірювання відносних зміщень покрівлі, її вузлів і елементів, будівельних конструкцій, інженерних споруд і мереж. В основу корисної моделі поставлена задача забезпечити вимірювання відносних зміщень покрівлі, її вузлів і елементів, будівельних конструкцій, інженерних споруд і мереж для використання отриманих даних у складі систем раннього виявлення надзвичайних ситуацій та оповіщення людей у разі їх виникнення. Поставлена задача вирішується тим, що пристрій містить вимірювальний модуль та комунікаційний модуль. Вимірювальний модуль містить реперний блок та контрольні блоки. Пристрій може бути використаний як джерело первинної інформації у складі систем раннього виявлення надзвичайних ситуацій та оповіщення. Корисну модель ілюструє на кресленні структурна схема пристрою контролю відносних зміщень покрівлі, її вузлів і елементів, будівельних конструкцій, інженерних споруд і мереж, яка наведена для пояснення і не обмежує можливість реалізації корисної моделі. Пристрій (1) містить: вимірювальний модуль (2), який забезпечує вимірювання відносних зміщень покрівлі, її вузлів і елементів, будівельних конструкцій, інженерних споруд і мереж та складається з реперного блока (3), призначеного для контролю рівня робочої рідини в гідромагістралі і позначення умовно нерухомої точки, відносно якої ведеться вимірювання, та контрольного блока (4), призначеного для вимірювання зміщень контрольованих параметрів відносно умовно нерухомої точки горизонту, реперний та контрольний блоки сполучені гідромагістраллю (5); комунікаційний модуль (11), який призначений для збору даних з вимірювального модулю, їх зберігання, попередньої обробки для подальшої передачі до зовнішніх пристроїв. Контрольний блок (4) містить: робочу камеру (6), чутливий елемент тензодатчик (7), призначений для отримання значень зміщень відносно умовно нерухомої точки, транзисторний нагрівальний елемент (8) для підтримання сталої температури робочої рідини, плату керування (9), захисний кожух (10). Пристрій (1) працює наступним чином: Реперний блок (3) розміщується на умовно нерухомій поверхні, контрольні блоки (4) розміщуються в місцях контролювання зміщень покрівлі, її вузлів і елементів, будівельних конструкцій, інженерних споруд і мереж, реперний блок (3) та контрольні блоки (4) з'єднуються між собою гідравлічною магістраллю (5), при зміні положення контрольних блоків (4) відносно реперного блока (3), пропорційно змінюється тиск робочої рідини в робочій камері (6), чутливий елемент - тензодатчик (7) контрольного блока вимірює тиск робочої рідини в робочій камері (6), при цьому транзисторним нагрівальним елементом (8) підтримується стала температура робочої рідини для забезпечення необхідної густини. Комунікаційний модуль (11) безперервно проводить опитування підключеного до нього вимірювального модулю (2), до складу якого входить реперний блок (3) та контрольні блоки (4). Значення тиску робочої рідини в робочих камерах (6), отримані комунікаційним модулем зберігаються в локальній базі даних комунікаційного модулю (11) з енергонезалежною пам'яттю. З отриманих значень тиску робочої рідини проводиться розрахунок вертикального або 1 UA 80482 U 5 10 15 горизонтального зміщення покрівлі, її вузлів і елементів, будівельних конструкцій, інженерних споруд і мереж. Отримані дані можуть бути передані до зовнішніх систем. Приведені відомості підтверджують можливість здійснення і промислову придатність корисної моделі, яка може бути реалізована у складі систем раннього виявлення надзвичайних ситуацій та оповіщення людей у разі їх виникнення і може бути масово та ефективно використана з метою зниження ризиків виникнення надзвичайних ситуацій техногенного характеру на різного роду потенційно-небезпечних об'єктах, а також будівлях, інженерних спорудах та мережах, територіях з ризиком прояву небезпечних природних явищ і процесів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій контролю відносних зміщень покрівлі, її вузлів і елементів, будівельних конструкцій, інженерних споруд і мереж, що містить комунікаційний модуль та вимірювальний модуль, який складається з реперного блока та контрольного блока, який складається з робочої камери, чутливого елемента - тензодатчика, транзисторного нагрівального елемента, плати керування, захисного кожуха. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
