Секція механізованого кріплення

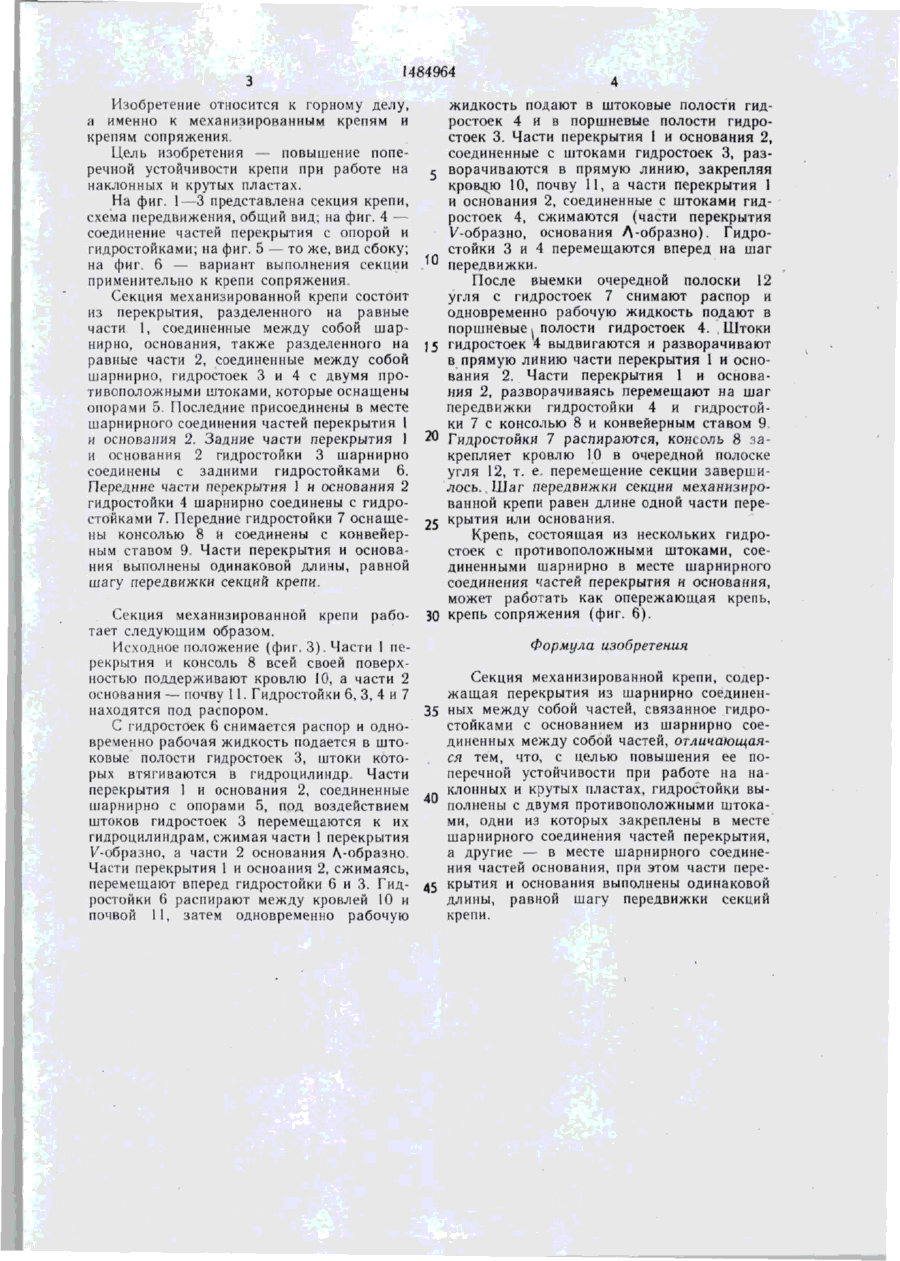

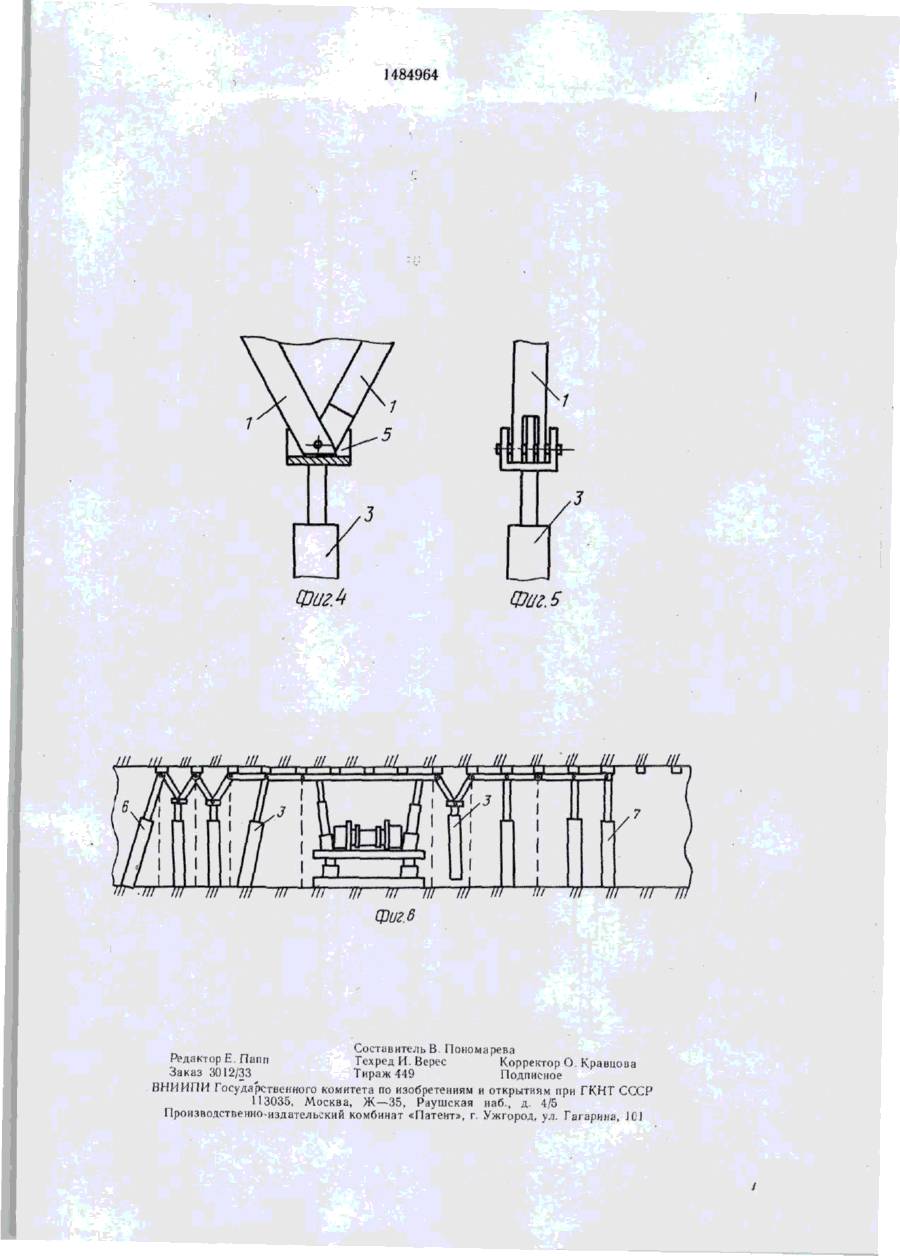

Изобретение относится к горному делу, а именно к механизированным крепям для подземной разработки углей. Цель — повышение поперечной устойчивости крепи при работе на наклонных и крутых пластах. Для этого шарнирно соединенные между собой части перекрытия 1 и основания 2 секции крепи выполнены одинаковой длины, равной шагу передвижки секщш крепи, и связаны между собой а местах шарнирного соединения гидростойками (ГС) 3, 4 с двумя противоположными штоками* Части перекрытия 1 поддерживают кровлю. Для передвижения секции снимают распор с ГС 6 и одновременно подают давление в Ш О Тковые полости ГС 3. Части перекрытия 1 и основания 1 вместе с ГС 3 складываются. Сжимая части основания и перекрытия, передвигают вперед задние ГС 6. После этого ГС 6 распирают и подают давление в штоковые полости ҐС 4 и поршневые полости ГС 3. Части перекрытия 1 и основания 2, связанные со штоками ГС 3, разворачиваются в прямую линию, а части перекрытия и основания, связанные со штоками ГС 4, сжимаются. На шаг передвижки перемещаются ГС 3 и 4. Шаг передвижки секции крепи получается равным одной части перекрытия или основания. 6 ил. S О5 Фиг.1 і 1484964 Изобретение относится к горному делу, я именно к механизированным крепям и крепям сопряжения Цель изобретения - • повышение поперечной устойчивости крепи при работе на наклонных и крутых пластах. На фиг. 1—3 представлена секция крепи, схема передвижения, общий вид, на фиг. 4 соединение частей перекрытия с опорой и гидростойками; на фиг. 5 • то же, вид сбоку; — на фиг. 6 - - вариант выполнения секции применительно к крепи сопряжения Секция механизированной крепи состоит ИЗ перекрытия, разделенного на равные части 1, соединенные между собой шарнирно, основания, также разделенного на равные части 2, соединенные между собой шарнирно, гидростоек 3 и 4 с двумя противоположными штоками, которые оснащены опорами 5 Последние присоединены в месте шарнирного соединения частей перекрытия 1 и основания 2. Задние части перекрытия ] и основания 2 гидростойки 3 шарнирно соединены с задними гидростойками 6. Передние части перекрытия 1 н основания 2 гидростойки 4 шарнирно соединены с гидростойками 7. Передние гидростойки 7 оснащены консолью 8 и соединены с конвейерным ставом 9 Части перекрытия и основания выполнены одинаковой длины, равной шагу передвижки секций крепи. с 10 J5 20 25 жидкость подают в штоковые полости гидростоек 4 и в поршневые полости гидростоек 3. Части перекрытия 1 и основания 2, соединенные с штоками гидростоек 3, разворачиваются в прямую линию, закрепляя кровлею 10, почву 11, а части перекрытия 1 и основания 2, соединенные с штоками гидростоек 4, сжимаются (части перекрытия (/-образно, основания Л-образно). Гидростойки 3 и 4 перемещаются вперед на шаг передвижки. После выемки очередной полоски 12 угля с гидростоек 7 снимают распор и одновременно рабочую жидкость подают в поршневые і полости гндростоек 4. , Штоки гидростоек 4 выдвигаются и разворачивают в прямую линию части перекрытия 1 и основания 2. Части перекрытия 1 и основания 2, разворачиваясь перемещают на шаг передвижки гидростойки 4 и гидростойки 7 с консолью 8 и конвейерным ставом 9 Гидростойки 7 распираются, консоль 8 закрепляет кровлю 10 в очередной полоске угля 12, т. е. перемещение секции завершилось. Шаг передвижки секции механизированной крепи равен длине одной части перекрытия: или основания. Крепь, состоящая из нескольких гидростоек с противоположными штоками, соединенными шарнирно в месте шарнирного соединения частей перекрытия и основания, может работать как опережающая крепь, крепь сопряжения (фиг. 6). Секция механизированной крепи рабо- 30 тает следующим образом. Формула изобретения Исходное положение (фиг. 3). Части 1 перекрытия и консоль 8 всей своей поверхСекция механизированной крепи, содерностью поддерживают кровлю 10, а части 2 жащая перекрытия из шарнирно соединеноснования — почву 11. Гидростойки 6, 3, 4 и 7 35 ных между собой частей, связанное гидронаходятся под распором. стойками с основанием из шарнирно соеС гидростоек 6 снимается распор и однодиненных между собой частей, отличающаявременно рабочая жидкость подается в штося тем, что, с целью повышения ее поковые полости гидростоек 3, штоки котоперечной устойчивости при работе на нарых втягиваются в гидроцилиндр. Части клонных и крутых пластах, гидростойки выперекрытия 1 и основания 2, соединенные шарнирно с опорами 5, под воздействием 40 полнены с двумя противоположными штоками, одни из которых закреплены в месте штоков гидростоек 3 перемещаются к их шарнирного соединения частей перекрытия, гидроцилиндрам, сжимая части 1 перекрытия а другие - - в месте шарнирного соединеV-образно, а части 2 основания Л-образно ния частей основания, при этом части переЧасти перекрытия 1 и осноания 2, сжимаясь, перемещают вперед гидростойки 6 и 3. Гид- 45 крытия и основания выполнены одинаковой ростойки 6 распирают между кровлей І0 и длины, равной шагу передвижки секций почвой 11, затем одновременно рабочую крепи. 1484964 \\\ \\\ W \\\ \ \\\ \\\ \\\ \\\ \\\ \\\ \ч \ \ W \\\ 1 •-..' ///////// /////// /// /// /// /// /// ///////////////I/A 8 7 IT г m /// 7П ш /// m /// ш /// щ /// /i/ n/ /// w /// ш /// /////, Фиг.З 1484964 \ \ З Фиг А НІ ш ні III НІ /І/ ЦІ in in ЦІ HI Шіід.5 /І/ ill III III in in ill и III in III пі ці in in Составитель В Пономарева Редактор Е Папп Техред И Верес Корректор О Кравцова Заказ 3012/33 Тираж 449 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНГ СССР 113035, Москва, Ж — 3 5 . Раушская наб., д. 4/5 Производственно-издательский комбинат «Патент», г Ужюрод, ул. Гагарина, JOJ
