Спосіб кумуляції енергії звукових хвиль електрогідравлічного впливу на об’єкти в рідині

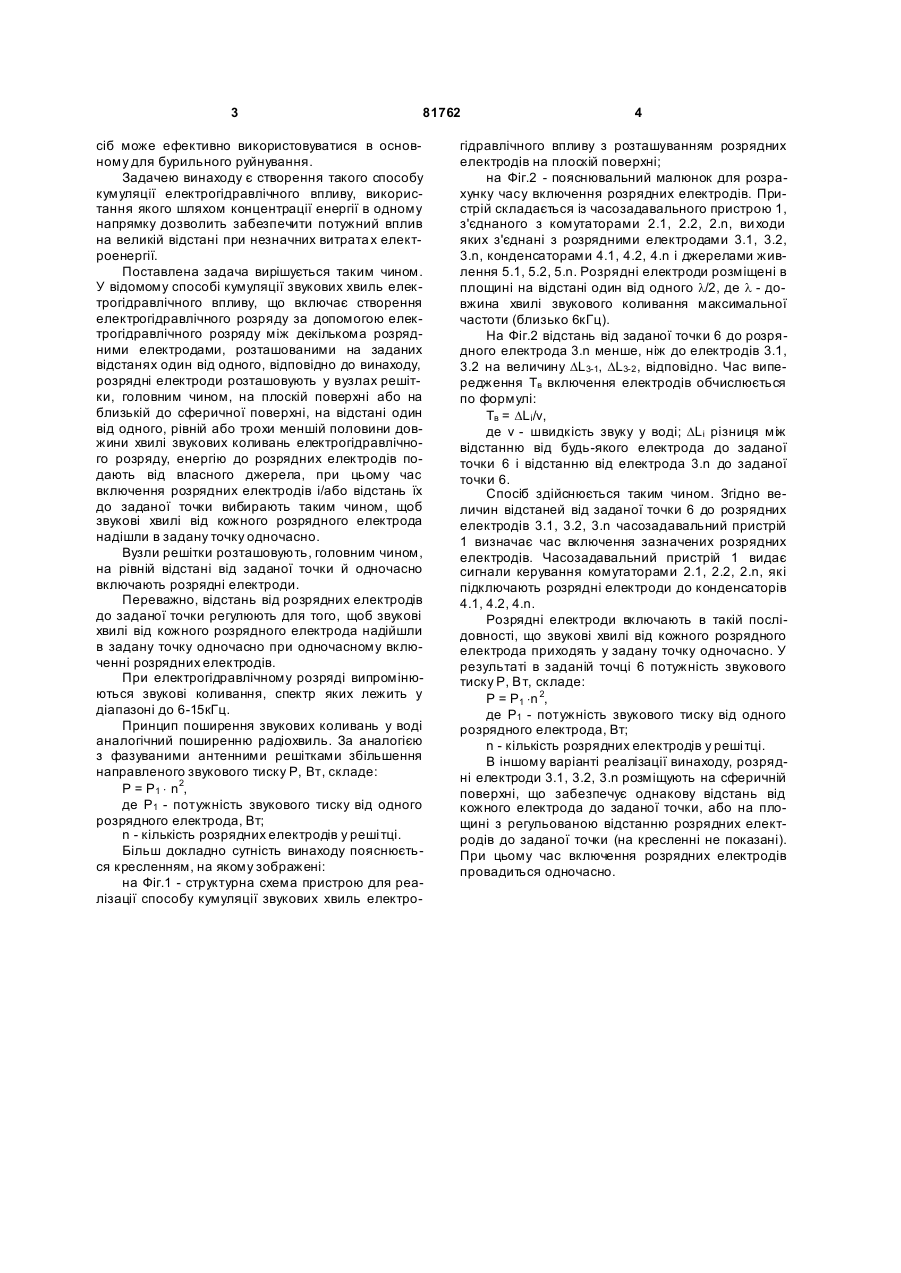

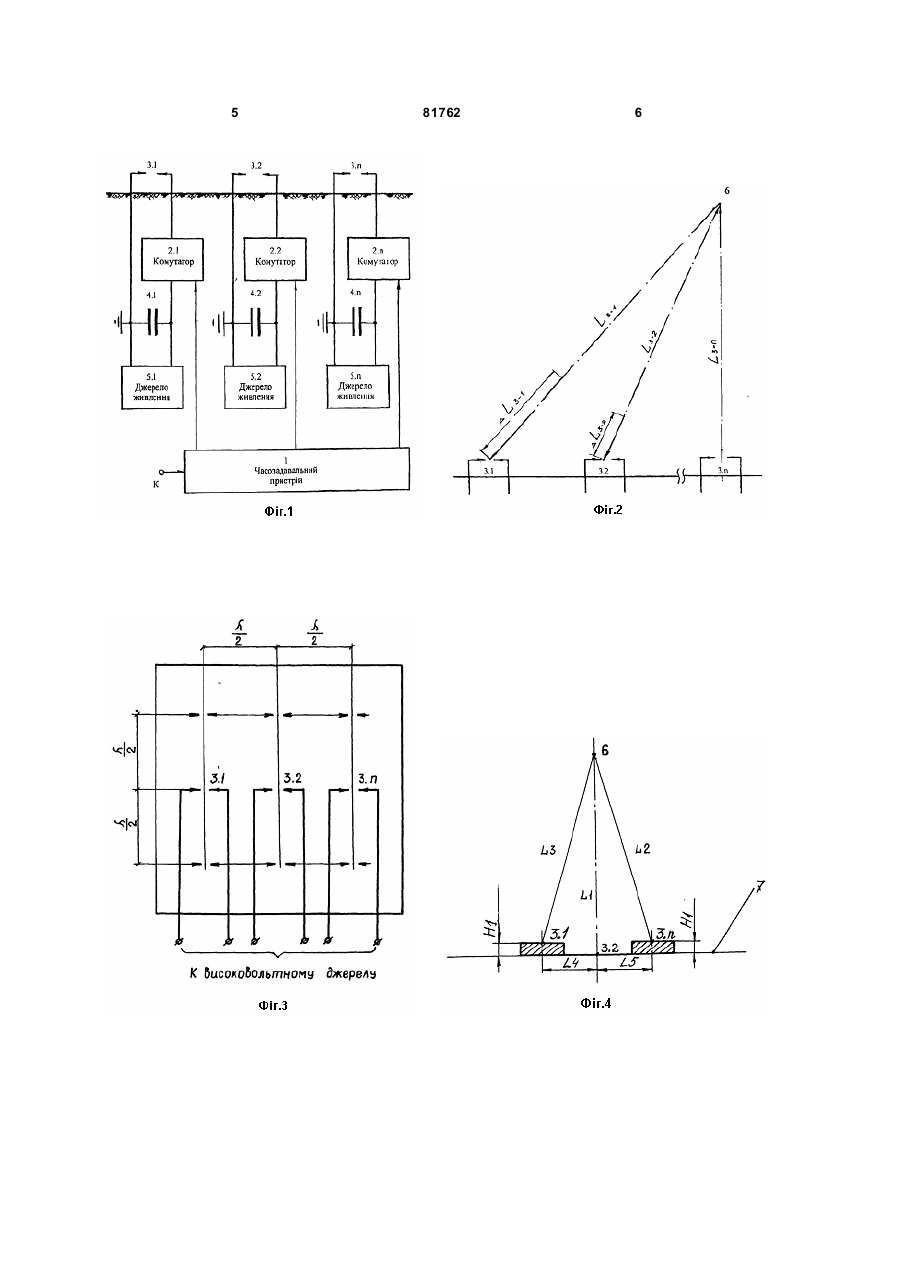

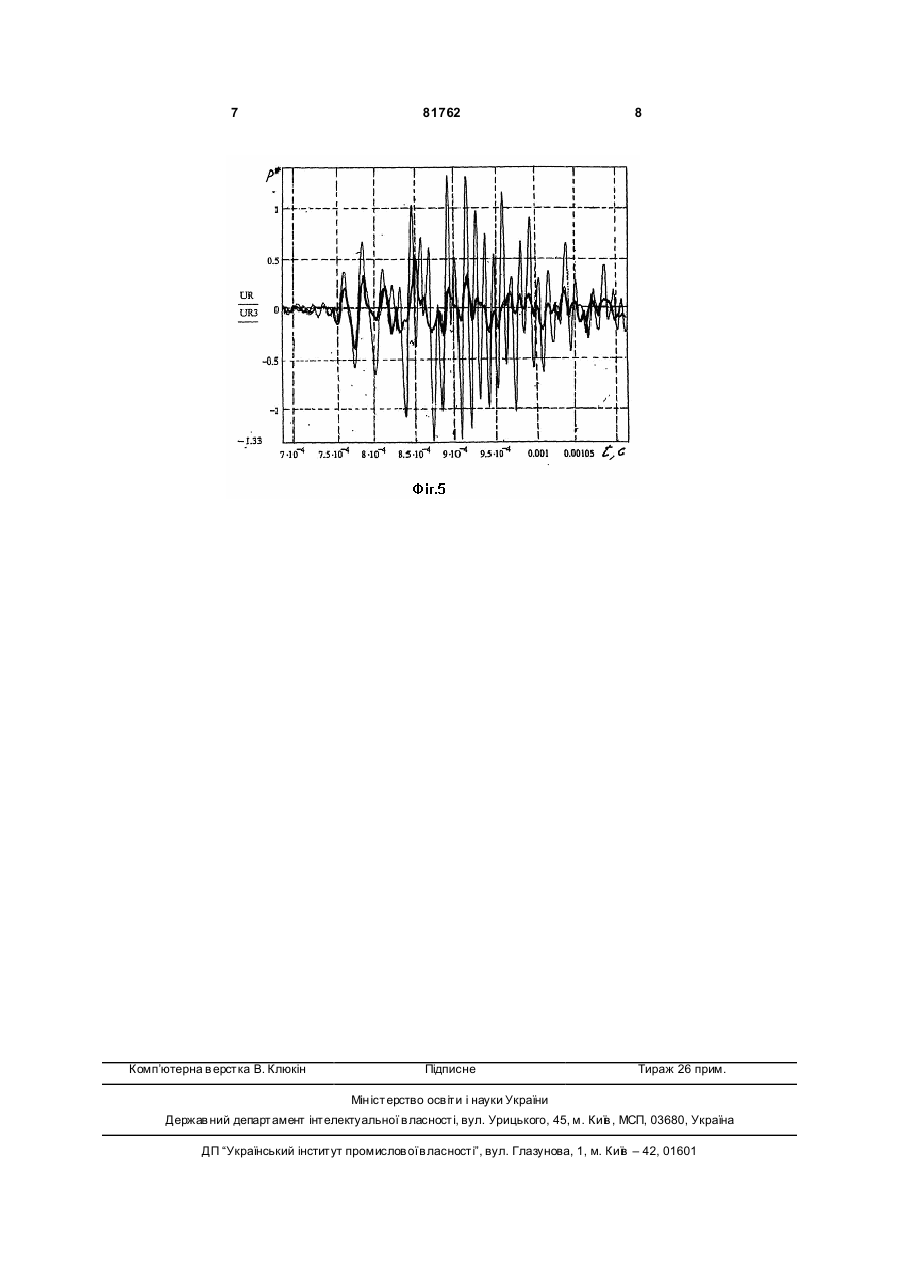

1. Спосіб кумуляції енергії звукових хвиль електрогідравлічного впливу на об’єкти в рідині, що включає створення електрогідравлічного роз C2 2 (19) 1 3 81762 сіб може ефективно використовуватися в основному для бурильного руйнування. Задачею винаходу є створення такого способу кумуляції електрогідравлічного впливу, використання якого шляхом концентрації енергії в одному напрямку дозволить забезпечити потужний вплив на великій відстані при незначних витрата х електроенергії. Поставлена задача вирішується таким чином. У відомому способі кумуляції звукових хвиль електрогідравлічного впливу, що включає створення електрогідравлічного розряду за допомогою електрогідравлічного розряду між декількома розрядними електродами, розташованими на заданих відстанях один від одного, відповідно до винаходу, розрядні електроди розташовують у вузлах решітки, головним чином, на плоскій поверхні або на близькій до сферичної поверхні, на відстані один від одного, рівній або трохи меншій половини довжини хвилі звукових коливань електрогідравлічного розряду, енергію до розрядних електродів подають від власного джерела, при цьому час включення розрядних електродів і/або відстань їх до заданої точки вибирають таким чином, щоб звукові хвилі від кожного розрядного електрода надішли в задану точку одночасно. Вузли решітки розташовують, головним чином, на рівній відстані від заданої точки й одночасно включають розрядні електроди. Переважно, відстань від розрядних електродів до заданої точки регулюють для того, щоб звукові хвилі від кожного розрядного електрода надійшли в задану точку одночасно при одночасному включенні розрядних електродів. При електрогідравлічному розряді випромінюються звукові коливання, спектр яких лежить у діапазоні до 6-15кГц. Принцип поширення звукових коливань у воді аналогічний поширенню радіохвиль. За аналогією з фазуваними антенними решітками збільшення направленого звукового тиску Р, Вт, складе: Р = Р1 × n2, де P1 - потужність звукового тиску від одного розрядного електрода, Вт; n - кількість розрядних електродів у реші тці. Більш докладно сутність винаходу пояснюється кресленням, на якому зображені: на Фіг.1 - структурна схема пристрою для реалізації способу кумуляції звукових хвиль електро 4 гідравлічного впливу з розташуванням розрядних електродів на плоскій поверхні; на Фіг.2 - пояснювальний малюнок для розрахунку часу включення розрядних електродів. Пристрій складається із часозадавального пристрою 1, з'єднаного з комутаторами 2.1, 2.2, 2.n, ви ходи яких з'єднані з розрядними електродами 3.1, 3.2, 3.n, конденсаторами 4.1, 4.2, 4.n і джерелами живлення 5.1, 5.2, 5.n. Розрядні електроди розміщені в площині на відстані один від одного l/2, де l - довжина хвилі звукового коливання максимальної частоти (близько 6кГц). На Фіг.2 відстань від заданої точки 6 до розрядного електрода 3.n менше, ніж до електродів 3.1, 3.2 на величину DL3-1, DL3-2 , відповідно. Час випередження Тв включення електродів обчислюється по формулі: Тв = DLi/v, де v - швидкість звуку у воді; DLi різниця між відстанню від будь-якого електрода до заданої точки 6 і відстанню від електрода 3.n до заданої точки 6. Спосіб здійснюється таким чином. Згідно величин відстаней від заданої точки 6 до розрядних електродів 3.1, 3.2, 3.n часозадавальний пристрій 1 визначає час включення зазначених розрядних електродів. Часозадавальний пристрій 1 видає сигнали керування комутаторами 2.1, 2.2, 2.n, які підключають розрядні електроди до конденсаторів 4.1, 4.2, 4.n. Розрядні електроди включають в такій послідовності, що звукові хвилі від кожного розрядного електрода приходять у задану точку одночасно. У результаті в заданій точці 6 потужність звукового тиску Р, Вт, складе: Р = Р1 ×n 2, де P1 - потужність звукового тиску від одного розрядного електрода, Вт; n - кількість розрядних електродів у реші тці. В іншому варіанті реалізації винаходу, розрядні електроди 3.1, 3.2, 3.n розміщують на сферичній поверхні, що забезпечує однакову відстань від кожного електрода до заданої точки, або на площині з регульованою відстанню розрядних електродів до заданої точки (на кресленні не показані). При цьому час включення розрядних електродів провадиться одночасно. 5 81762 6 7 Комп’ютерна в ерстка В. Клюкін 81762 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
