Спосіб гасіння газового факела

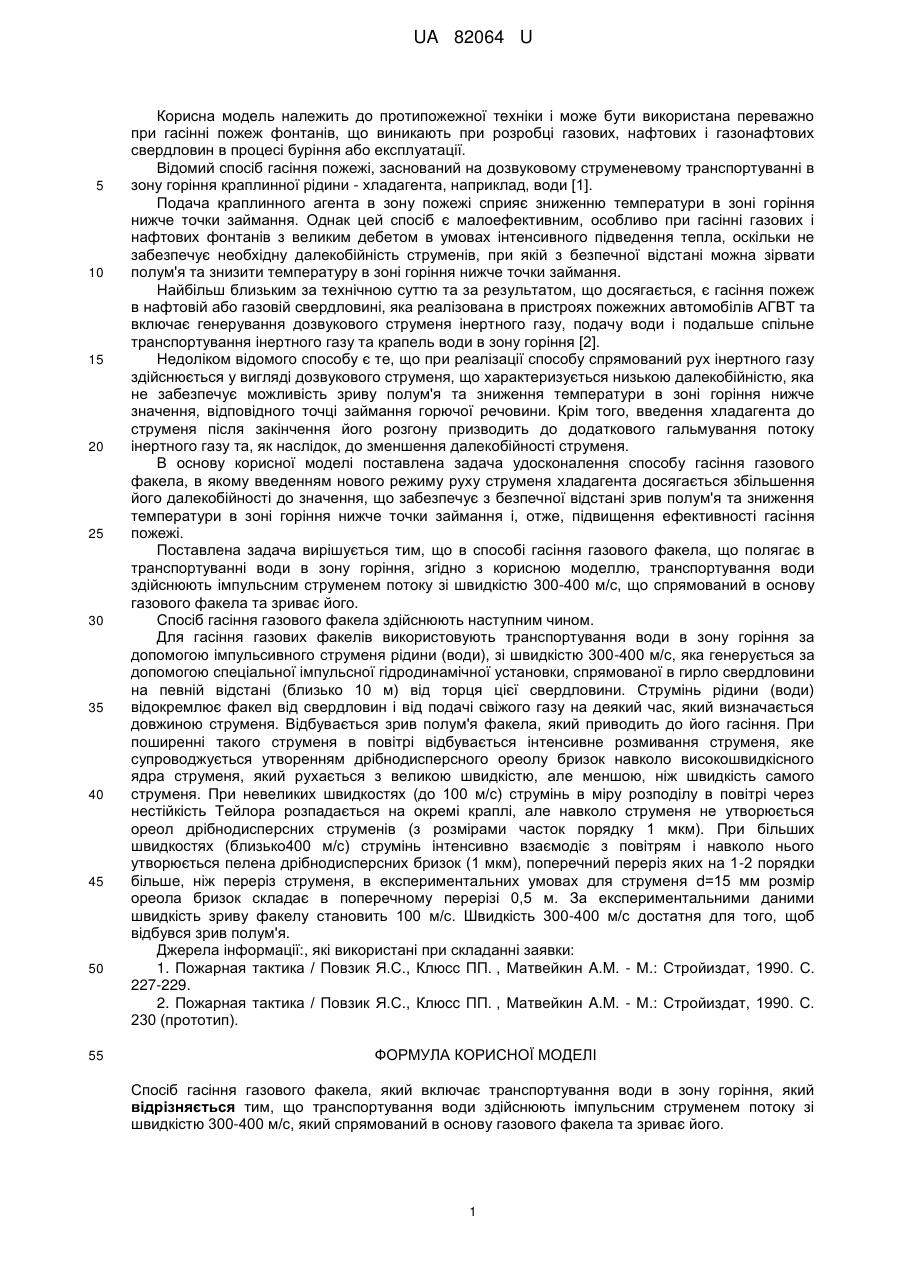

Реферат: Спосіб гасіння газового факела, який включає транспортування води в зону горіння, причому транспортування води здійснюють імпульсним струменем потоку зі швидкістю 300-400 м/с, який спрямований в основу газового факела та зриває його. UA 82064 U (54) СПОСІБ ГАСІННЯ ГАЗОВОГО ФАКЕЛА UA 82064 U UA 82064 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до протипожежної техніки і може бути використана переважно при гасінні пожеж фонтанів, що виникають при розробці газових, нафтових і газонафтових свердловин в процесі буріння або експлуатації. Відомий спосіб гасіння пожежі, заснований на дозвуковому струменевому транспортуванні в зону горіння краплинної рідини - хладагента, наприклад, води [1]. Подача краплинного агента в зону пожежі сприяє зниженню температури в зоні горіння нижче точки займання. Однак цей спосіб є малоефективним, особливо при гасінні газових і нафтових фонтанів з великим дебетом в умовах інтенсивного підведення тепла, оскільки не забезпечує необхідну далекобійність струменів, при якій з безпечної відстані можна зірвати полум'я та знизити температуру в зоні горіння нижче точки займання. Найбільш близьким за технічною суттю та за результатом, що досягається, є гасіння пожеж в нафтовій або газовій свердловині, яка реалізована в пристроях пожежних автомобілів АГВТ та включає генерування дозвукового струменя інертного газу, подачу води і подальше спільне транспортування інертного газу та крапель води в зону горіння [2]. Недоліком відомого способу є те, що при реалізації способу спрямований рух інертного газу здійснюється у вигляді дозвукового струменя, що характеризується низькою далекобійністю, яка не забезпечує можливість зриву полум'я та зниження температури в зоні горіння нижче значення, відповідного точці займання горючої речовини. Крім того, введення хладагента до струменя після закінчення його розгону призводить до додаткового гальмування потоку інертного газу та, як наслідок, до зменшення далекобійності струменя. В основу корисної моделі поставлена задача удосконалення способу гасіння газового факела, в якому введенням нового режиму руху струменя хладагента досягається збільшення його далекобійності до значення, що забезпечує з безпечної відстані зрив полум'я та зниження температури в зоні горіння нижче точки займання і, отже, підвищення ефективності гасіння пожежі. Поставлена задача вирішується тим, що в способі гасіння газового факела, що полягає в транспортуванні води в зону горіння, згідно з корисною моделлю, транспортування води здійснюють імпульсним струменем потоку зі швидкістю 300-400 м/с, що спрямований в основу газового факела та зриває його. Спосіб гасіння газового факела здійснюють наступним чином. Для гасіння газових факелів використовують транспортування води в зону горіння за допомогою імпульсивного струменя рідини (води), зі швидкістю 300-400 м/с, яка генерується за допомогою спеціальної імпульсної гідродинамічної установки, спрямованої в гирло свердловини на певній відстані (близько 10 м) від торця цієї свердловини. Струмінь рідини (води) відокремлює факел від свердловин і від подачі свіжого газу на деякий час, який визначається довжиною струменя. Відбувається зрив полум'я факела, який приводить до його гасіння. При поширенні такого струменя в повітрі відбувається інтенсивне розмивання струменя, яке супроводжується утворенням дрібнодисперсного ореолу бризок навколо високошвидкісного ядра струменя, який рухається з великою швидкістю, але меншою, ніж швидкість самого струменя. При невеликих швидкостях (до 100 м/с) струмінь в міру розподілу в повітрі через нестійкість Тейлора розпадається на окремі краплі, але навколо струменя не утворюється ореол дрібнодисперсних струменів (з розмірами часток порядку 1 мкм). При більших швидкостях (близько400 м/с) струмінь інтенсивно взаємодіє з повітрям і навколо нього утворюється пелена дрібнодисперсних бризок (1 мкм), поперечний переріз яких на 1-2 порядки більше, ніж переріз струменя, в експериментальних умовах для струменя d=15 мм розмір ореола бризок складає в поперечному перерізі 0,5 м. За експериментальними даними швидкість зриву факелу становить 100 м/с. Швидкість 300-400 м/с достатня для того, щоб відбувся зрив полум'я. Джерела інформації:, які використані при складанні заявки: 1. Пожарная тактика / Повзик Я.С., Клюсс ПП. , Матвейкин A.M. - М.: Стройиздат, 1990. С. 227-229. 2. Пожарная тактика / Повзик Я.С., Клюсс ПП. , Матвейкин A.M. - М.: Стройиздат, 1990. С. 230 (прототип). ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб гасіння газового факела, який включає транспортування води в зону горіння, який відрізняється тим, що транспортування води здійснюють імпульсним струменем потоку зі швидкістю 300-400 м/с, який спрямований в основу газового факела та зриває його. 1 UA 82064 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
