Будівельний розчин
Номер патенту: 82596
Опубліковано: 12.08.2013
Автори: Саницький Мирослав Андрійович, Котів Роман Михайлович, Кропивницька Тетяна Павлівна
Формула / Реферат
Будівельний розчин, що містить в'яжуче, пісок кварцовий, наповнювач та воду, який відрізняється тим, що він додатково містить комплексну добавку пластифікуючо-повітровтягувальної дії Febmix DH, як в'яжуче він містить цемент, як наповнювач - вапняк і мелений пісок при такому співвідношенні компонентів, мас. %:
цемент
8,0-12,0
пісок кварцовий
40,0-44,0
вапняк
28,0-32,0
мелений пісок
2,0-8,0
комплексна добавка Febmix DH
0,003-0,007
вода
решта.
Текст

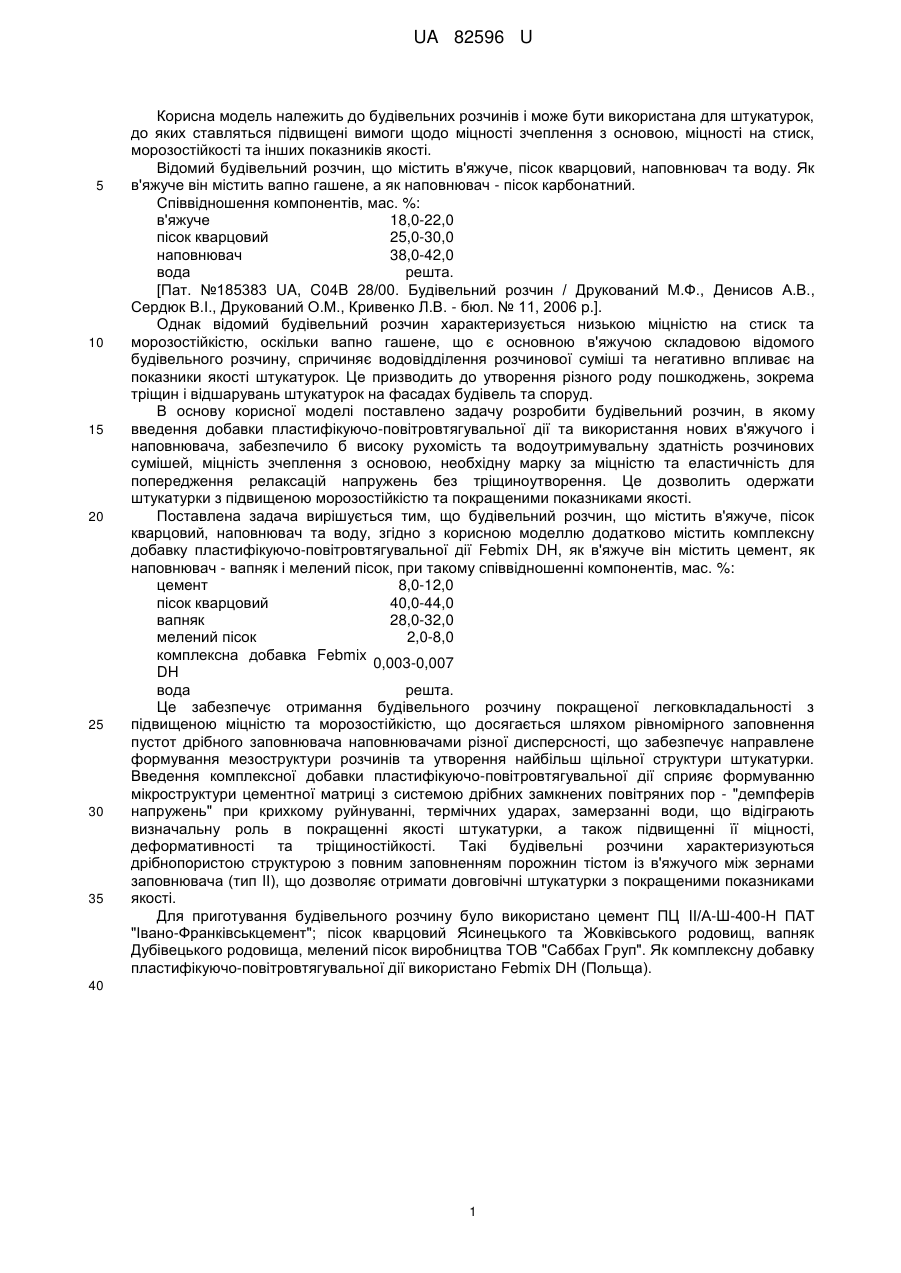

Реферат: UA 82596 U UA 82596 U 5 10 15 20 25 30 35 Корисна модель належить до будівельних розчинів і може бути використана для штукатурок, до яких ставляться підвищені вимоги щодо міцності зчеплення з основою, міцності на стиск, морозостійкості та інших показників якості. Відомий будівельний розчин, що містить в'яжуче, пісок кварцовий, наповнювач та воду. Як в'яжуче він містить вапно гашене, а як наповнювач - пісок карбонатний. Співвідношення компонентів, мас. %: в'яжуче 18,0-22,0 пісок кварцовий 25,0-30,0 наповнювач 38,0-42,0 вода решта. [Пат. №185383 UA, C04B 28/00. Будівельний розчин / Друкований М.Ф., Денисов А.В., Сердюк В.І., Друкований О.М., Кривенко Л.В. - бюл. № 11, 2006 p.]. Однак відомий будівельний розчин характеризується низькою міцністю на стиск та морозостійкістю, оскільки вапно гашене, що є основною в'яжучою складовою відомого будівельного розчину, спричиняє водовідділення розчинової суміші та негативно впливає на показники якості штукатурок. Це призводить до утворення різного роду пошкоджень, зокрема тріщин і відшарувань штукатурок на фасадах будівель та споруд. В основу корисної моделі поставлено задачу розробити будівельний розчин, в якому введення добавки пластифікуючо-повітровтягувальної дії та використання нових в'яжучого і наповнювача, забезпечило б високу рухомість та водоутримувальну здатність розчинових сумішей, міцність зчеплення з основою, необхідну марку за міцністю та еластичність для попередження релаксацій напружень без тріщиноутворення. Це дозволить одержати штукатурки з підвищеною морозостійкістю та покращеними показниками якості. Поставлена задача вирішується тим, що будівельний розчин, що містить в'яжуче, пісок кварцовий, наповнювач та воду, згідно з корисною моделлю додатково містить комплексну добавку пластифікуючо-повітровтягувальної дії Febmix DH, як в'яжуче він містить цемент, як наповнювач - вапняк і мелений пісок, при такому співвідношенні компонентів, мас. %: цемент 8,0-12,0 пісок кварцовий 40,0-44,0 вапняк 28,0-32,0 мелений пісок 2,0-8,0 комплексна добавка Febmix 0,003-0,007 DH вода решта. Це забезпечує отримання будівельного розчину покращеної легковкладальності з підвищеною міцністю та морозостійкістю, що досягається шляхом рівномірного заповнення пустот дрібного заповнювача наповнювачами різної дисперсності, що забезпечує направлене формування мезоструктури розчинів та утворення найбільш щільної структури штукатурки. Введення комплексної добавки пластифікуючо-повітровтягувальної дії сприяє формуванню мікроструктури цементної матриці з системою дрібних замкнених повітряних пор - "демпферів напружень" при крихкому руйнуванні, термічних ударах, замерзанні води, що відіграють визначальну роль в покращенні якості штукатурки, а також підвищенні її міцності, деформативності та тріщиностійкості. Такі будівельні розчини характеризуються дрібнопористою структурою з повним заповненням порожнин тістом із в'яжучого між зернами заповнювача (тип II), що дозволяє отримати довговічні штукатурки з покращеними показниками якості. Для приготування будівельного розчину було використано цемент ПЦ II/А-Ш-400-Н ПАТ "Івано-Франківськцемент"; пісок кварцовий Ясинецького та Жовківського родовищ, вапняк Дубівецького родовища, мелений пісок виробництва ТОВ "Саббах Груп". Як комплексну добавку пластифікуючо-повітровтягувальної дії використано Febmix DH (Польща). 40 1 UA 82596 U Таблиця Склади будівельних розчинів та результати їх випробувань Склад будівельного розчину, мас. % Міцність В'яжуче Наповнювач Морозо№ Водопоглинання, розчину на Пісок стійкість, Меле- Пісок Febmix пр. Вапно Цем- квар- Вап% стиск у віці цикли DH ний карбо28 діб МПа гашене ент цовий няк пісок натний Запропонований будівельний розчин 1 12,0 40,0 32,0 2,0 0,007 1,4 50 3,9 2 10,0 42,0 30,0 5,0 0,005 1,3 50 4,0 3 8,0 44,0 28,0 8,0 0,003 1,4 50 3,3 Позаграничні склади 4 7,0 39,0 35,0 1,0 0,001 1,5 50 2,2 5 13,0 45,0 25,0 9,0 0,010 1,5 50 2,4 Прототип 6 22,0 30,0 42,0 1,4 35 1,25 5 10 15 20 Визначення міцності та рухомості будівельних розчинів проводили згідно з ДСТУ Б Β.2.7239:2010(ΕΝ 1015-11:1999, NEQ). Приклад 1. У розчинозмішувачі змішують комплексну добавку пластифікуючоповітровтягувальної дії Febmix DH 0,014 кг (0,007 мас. %), цемент 24 кг (12,0 мас. %), пісок кварцовий 80 кг (40,0 мас. %), вапняк 64 кг (32,0 мас. %), мелений пісок 4,0 кг (2,0 мас. %) та воду протягом 5 хв. Міцність розчину на стиск визначають на зразках-призмах (40 × 40 × 160) мм через 28 діб на випробувальній машині. Результати випробувань наведені в таблиці. Приклади 2, 3, 4, 5. Будівельний розчин готували аналогічно до прикладу 1 при інших співвідношеннях компонентів (див. табл.). Приклади 2, 3, 4, 5. Будівельний розчин готували аналогічно до прикладу 1 при інших співвідношеннях компонентів (див. табл.). Приклад 6. Будівельний розчин готували за прототипом (див. табл.) аналогічно до прикладу 1. Запропонований будівельний розчин (приклади 1, 2 та 3) характеризується вищою міцністю через 28 діб тверднення, морозостійкістю та рухомістю порівняно із будівельним розчином за прототипом (приклад 6). Вихід за заявлені межі співвідношення компонентів в позаграничних складах (приклади 4, 5) призводить до зменшення міцності порівняно із розробленими складами (приклади 1, 2, 3). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Будівельний розчин, що містить в'яжуче, пісок кварцовий, наповнювач та воду, який відрізняється тим, що він додатково містить комплексну добавку пластифікуючоповітровтягувальної дії Febmix DH, як в'яжуче він містить цемент, як наповнювач - вапняк і мелений пісок при такому співвідношенні компонентів, мас. %: цемент 8,0-12,0 пісок кварцовий 40,0-44,0 вапняк 28,0-32,0 мелений пісок 2,0-8,0 комплексна добавка Febmix DH 0,003-0,007 вода решта. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюBuilding mortar
Автори англійськоюKropyvnytska Tetiana Pavlivna, Kotiv Roman Mykhailovych, Sanytskyi Myroslav Andriiovych
Назва патенту російськоюСтроительный раствор
Автори російськоюКропивницкая Татьяна Павловна, Котов Роман Михайлович, Саницкий Мирослав Андреевич
МПК / Мітки
МПК: C04B 28/00
Мітки: будівельний, розчин
