Пристрій для вимірювання динамічного кавітаційного запасу живильного нагнітача

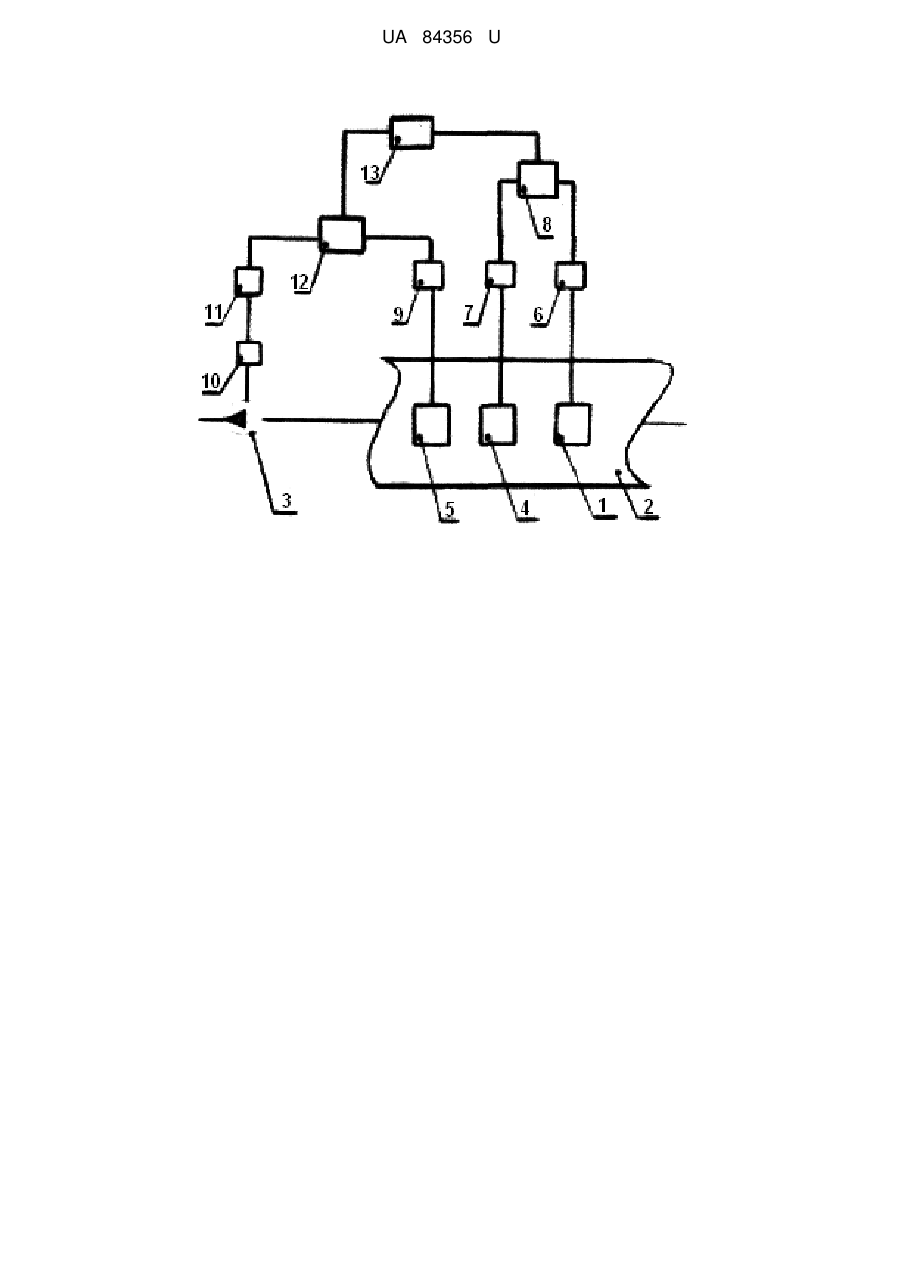

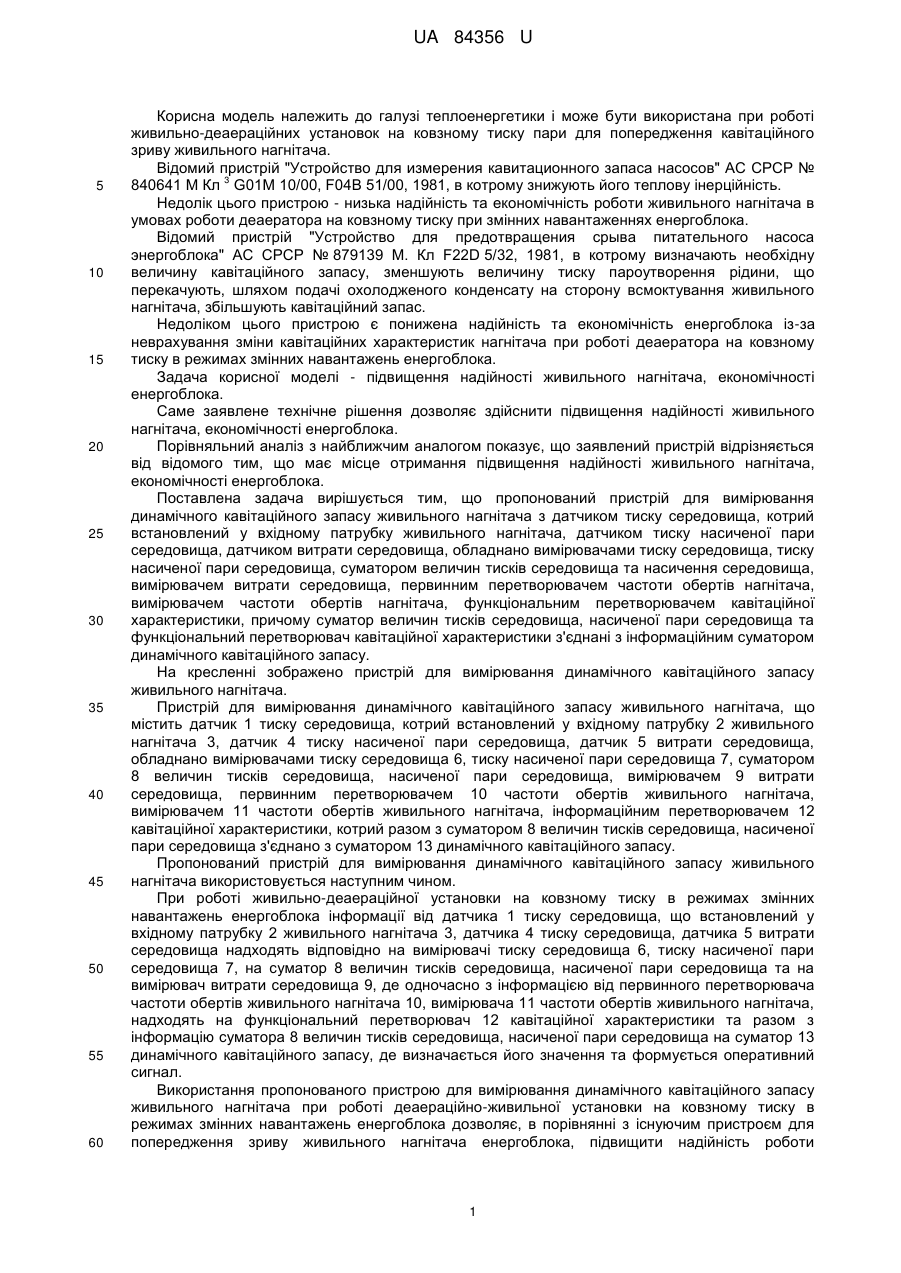

Реферат: UA 84356 U UA 84356 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі теплоенергетики і може бути використана при роботі живильно-деаераційних установок на ковзному тиску пари для попередження кавітаційного зриву живильного нагнітача. Відомий пристрій "Устройство для измерения кавитационного запаса насосов" АС СРСР № 3 840641 Μ Кл G01Μ 10/00, F04В 51/00, 1981, в котрому знижують його теплову інерційність. Недолік цього пристрою - низька надійність та економічність роботи живильного нагнітача в умовах роботи деаератора на ковзному тиску при змінних навантаженнях енергоблока. Відомий пристрій "Устройство для предотвращения срыва питательного насоса энергоблока" АС СРСР № 879139 Μ. Кл F22D 5/32, 1981, в котрому визначають необхідну величину кавітаційного запасу, зменшують величину тиску пароутворення рідини, що перекачують, шляхом подачі охолодженого конденсату на сторону всмоктування живильного нагнітача, збільшують кавітаційний запас. Недоліком цього пристрою є понижена надійність та економічність енергоблока із-за неврахування зміни кавітаційних характеристик нагнітача при роботі деаератора на ковзному тиску в режимах змінних навантажень енергоблока. Задача корисної моделі - підвищення надійності живильного нагнітача, економічності енергоблока. Саме заявлене технічне рішення дозволяє здійснити підвищення надійності живильного нагнітача, економічності енергоблока. Порівняльний аналіз з найближчим аналогом показує, що заявлений пристрій відрізняється від відомого тим, що має місце отримання підвищення надійності живильного нагнітача, економічності енергоблока. Поставлена задача вирішується тим, що пропонований пристрій для вимірювання динамічного кавітаційного запасу живильного нагнітача з датчиком тиску середовища, котрий встановлений у вхідному патрубку живильного нагнітача, датчиком тиску насиченої пари середовища, датчиком витрати середовища, обладнано вимірювачами тиску середовища, тиску насиченої пари середовища, суматором величин тисків середовища та насичення середовища, вимірювачем витрати середовища, первинним перетворювачем частоти обертів нагнітача, вимірювачем частоти обертів нагнітача, функціональним перетворювачем кавітаційної характеристики, причому суматор величин тисків середовища, насиченої пари середовища та функціональний перетворювач кавітаційної характеристики з'єднані з інформаційним суматором динамічного кавітаційного запасу. На кресленні зображено пристрій для вимірювання динамічного кавітаційного запасу живильного нагнітача. Пристрій для вимірювання динамічного кавітаційного запасу живильного нагнітача, що містить датчик 1 тиску середовища, котрий встановлений у вхідному патрубку 2 живильного нагнітача 3, датчик 4 тиску насиченої пари середовища, датчик 5 витрати середовища, обладнано вимірювачами тиску середовища 6, тиску насиченої пари середовища 7, суматором 8 величин тисків середовища, насиченої пари середовища, вимірювачем 9 витрати середовища, первинним перетворювачем 10 частоти обертів живильного нагнітача, вимірювачем 11 частоти обертів живильного нагнітача, інформаційним перетворювачем 12 кавітаційної характеристики, котрий разом з суматором 8 величин тисків середовища, насиченої пари середовища з'єднано з суматором 13 динамічного кавітаційного запасу. Пропонований пристрій для вимірювання динамічного кавітаційного запасу живильного нагнітача використовується наступним чином. При роботі живильно-деаераційної установки на ковзному тиску в режимах змінних навантажень енергоблока інформації від датчика 1 тиску середовища, що встановлений у вхідному патрубку 2 живильного нагнітача 3, датчика 4 тиску середовища, датчика 5 витрати середовища надходять відповідно на вимірювачі тиску середовища 6, тиску насиченої пари середовища 7, на суматор 8 величин тисків середовища, насиченої пари середовища та на вимірювач витрати середовища 9, де одночасно з інформацією від первинного перетворювача частоти обертів живильного нагнітача 10, вимірювача 11 частоти обертів живильного нагнітача, надходять на функціональний перетворювач 12 кавітаційної характеристики та разом з інформацію суматора 8 величин тисків середовища, насиченої пари середовища на суматор 13 динамічного кавітаційного запасу, де визначається його значення та формується оперативний сигнал. Використання пропонованого пристрою для вимірювання динамічного кавітаційного запасу живильного нагнітача при роботі деаераційно-живильної установки на ковзному тиску в режимах змінних навантажень енергоблока дозволяє, в порівнянні з існуючим пристроєм для попередження зриву живильного нагнітача енергоблока, підвищити надійність роботи 1 UA 84356 U 5 10 живильного нагнітача шляхом контролю та підтриманням необхідного мінімально-допустимого запасу на кавітацію живильного нагнітача, за рахунок врахування динамічної зміни запасу на кавітацію зі сторони всмоктування живильного нагнітача та його кавітаційної характеристики і таким чином, істотно підвищити економічність роботи енергоблока. Джерела інформації: 3 1. АС СРСР № 879139 Μ. Кл F22D 5/32, 1981. "Устройство для предотвращения срыва питательного насоса энергоблока" / В.А. Скрипник, Ю.В. Ожиганов, Е.В. Федер, В.В.Викторовский. 3 2. АС СРСР № 840641 Μ Кл G01Μ 10/00, F04В 51/00, 1981. Устройство для измерения кавитационного запаса насосов / В.А. Асафов, В.Н. Ермашевич. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Пристрій для вимірювання динамічного кавітаційного запасу живильного нагнітача з датчиком тиску середовища, котрий встановлений у вхідному патрубку живильного нагнітача, датчиком тиску насиченої пари середовища, датчиком витрати середовища, який відрізняється тим, що пристрій обладнано вимірювачами тиску середовища, тиску насиченої пари середовища, суматором величин тисків середовища та насичення середовища, вимірювачем витрати середовища, первинним перетворювачем частоти обертів нагнітача, вимірювачем частоти обертів нагнітача, функціональним перетворювачем кавітаційної характеристики, причому суматор величин тисків середовища, насиченої пари середовища та функціональний перетворювач кавітаційної характеристики з'єднані з інформаційним суматором динамічного кавітаційного запасу. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
