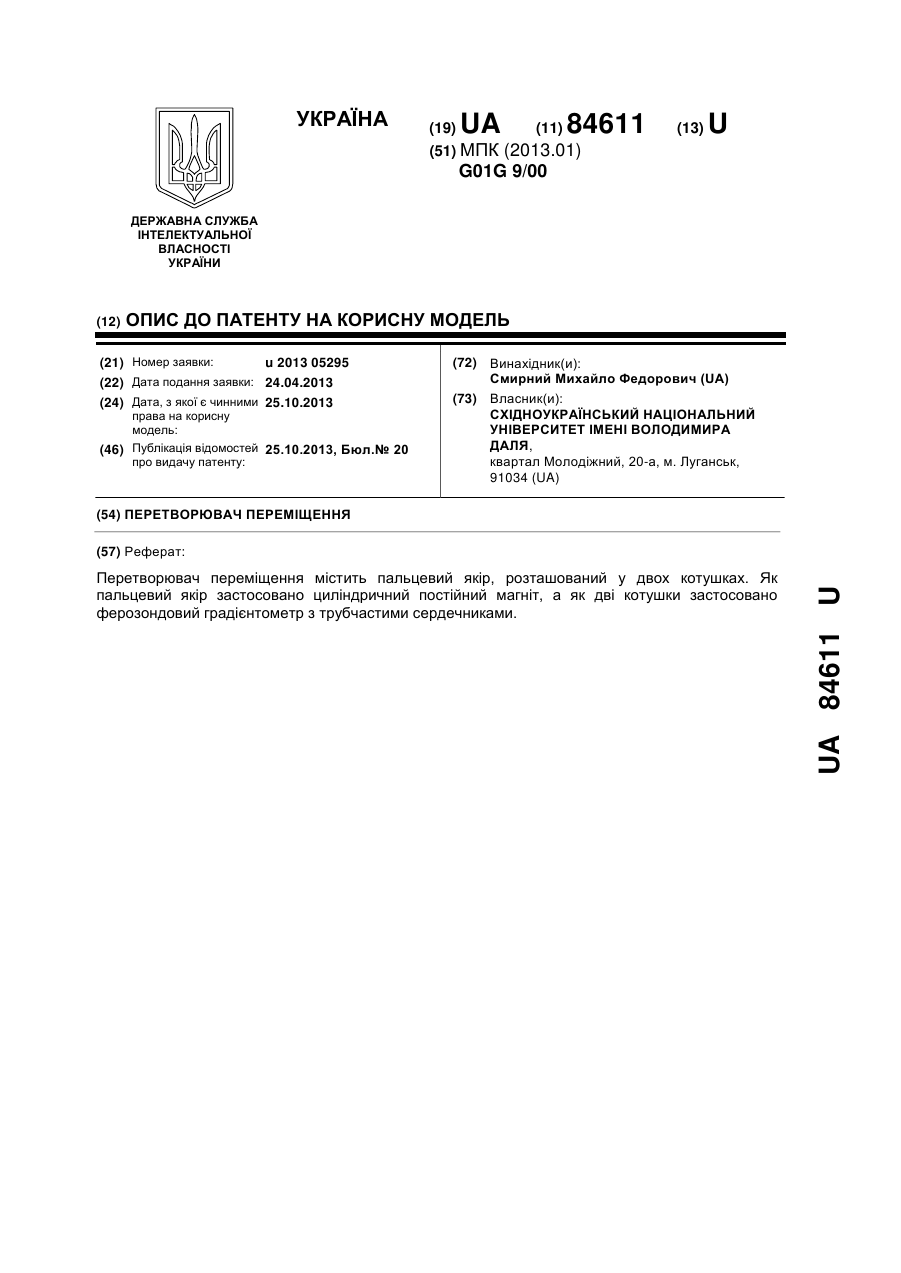

Перетворювач переміщення

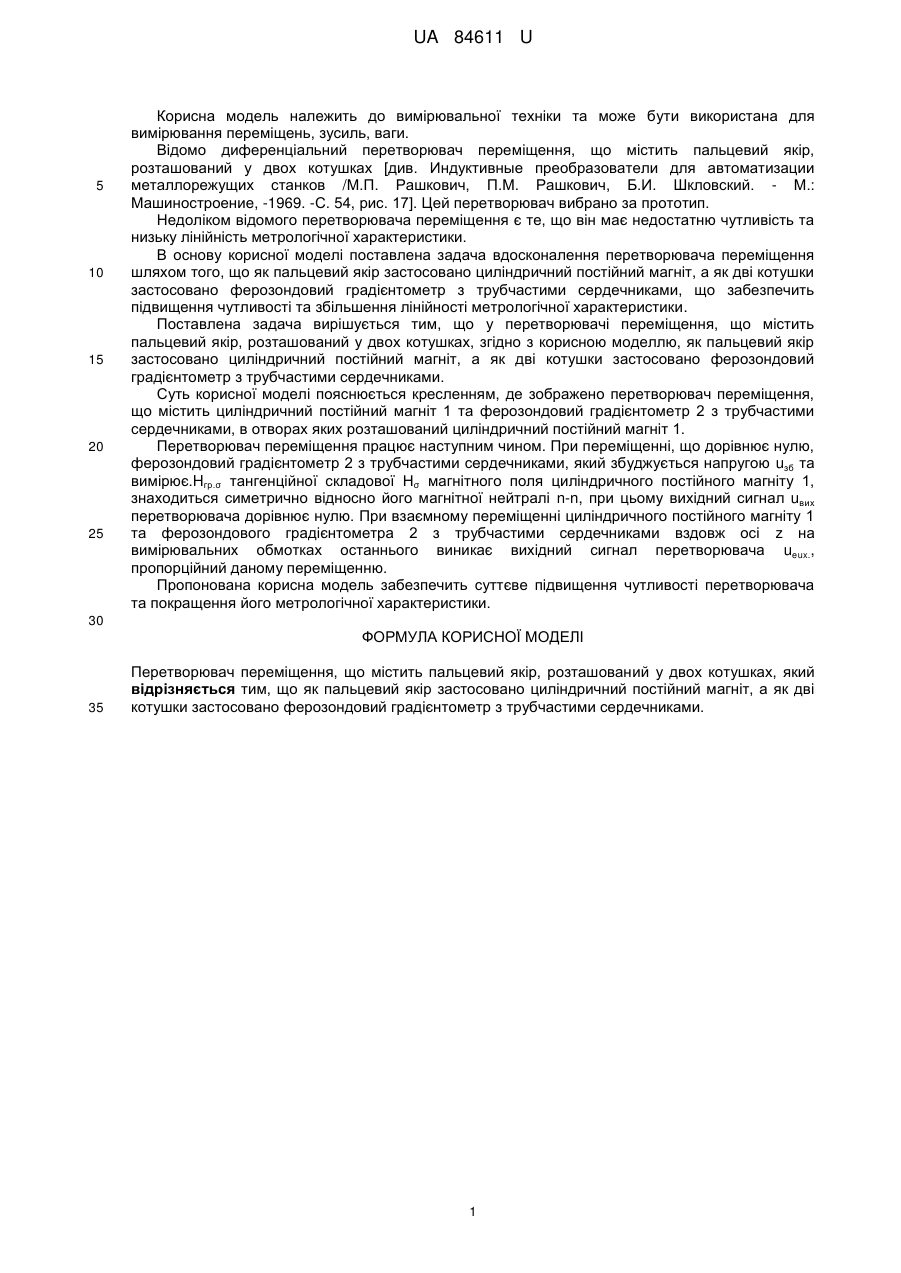

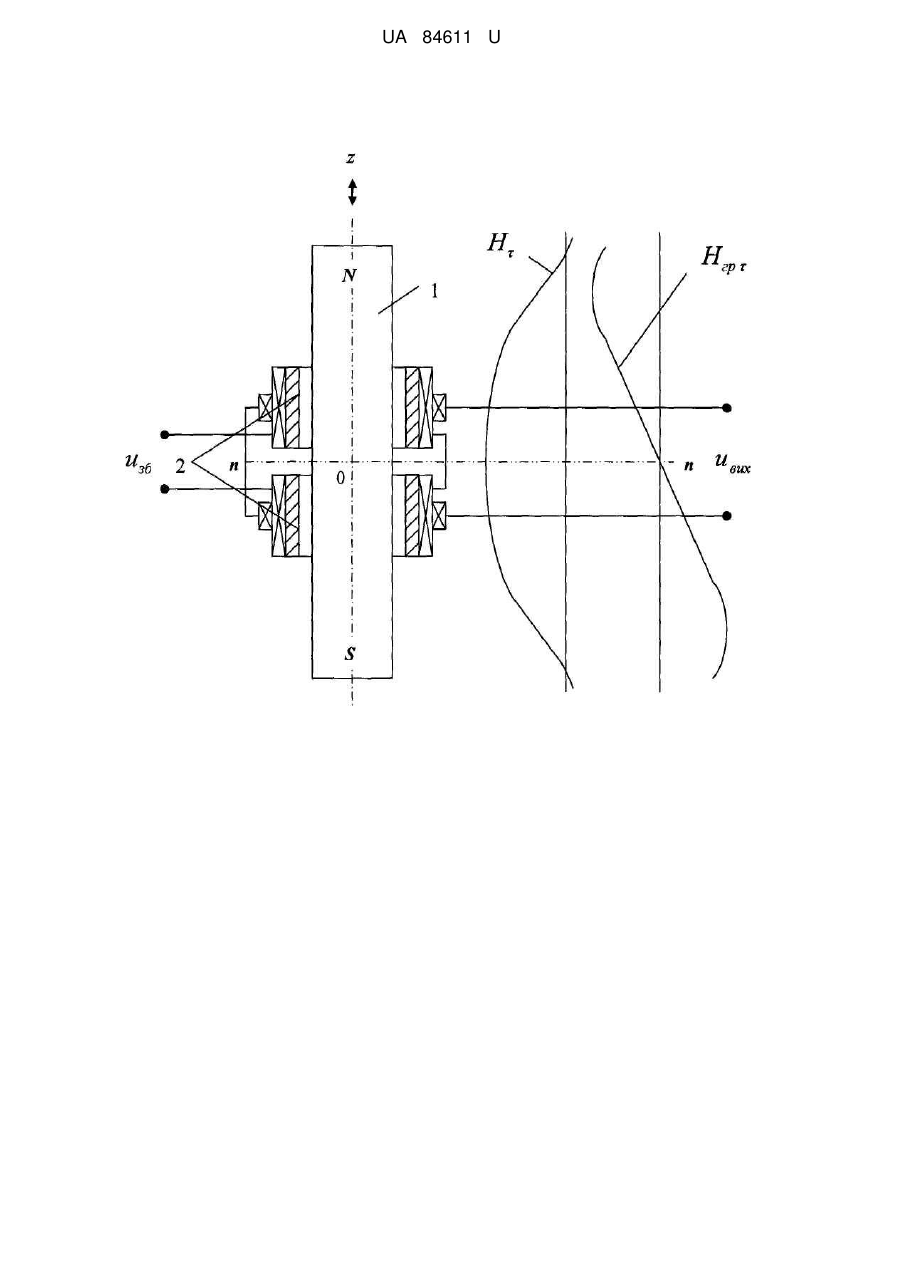

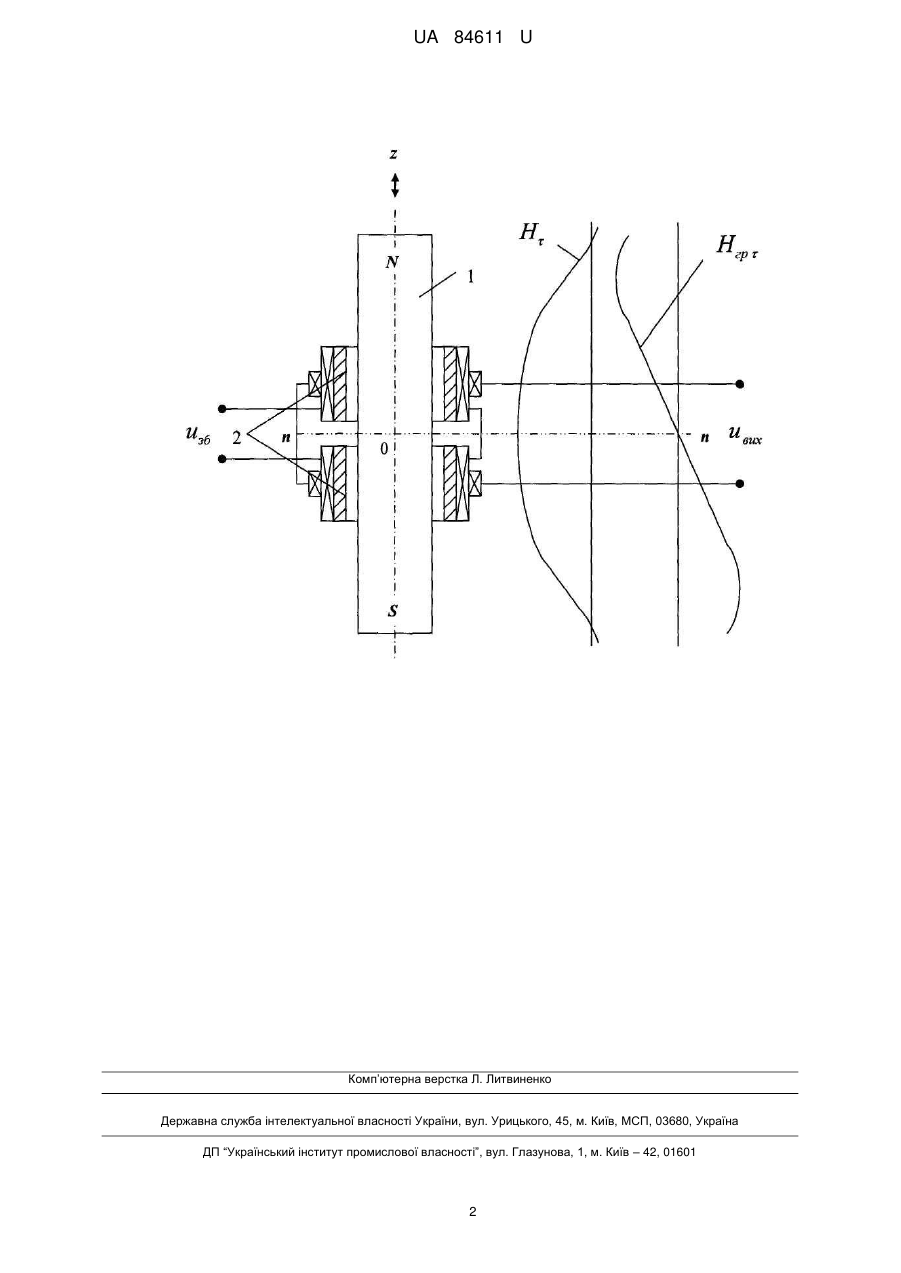

Реферат: UA 84611 U UA 84611 U 5 10 15 20 25 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання переміщень, зусиль, ваги. Відомо диференціальний перетворювач переміщення, що містить пальцевий якір, розташований у двох котушках [див. Индуктивные преобразователи для автоматизации металлорежущих станков /М.П. Рашкович, П.М. Рашкович, Б.И. Шкловский. - М.: Машиностроение, -1969. -С. 54, рис. 17]. Цей перетворювач вибрано за прототип. Недоліком відомого перетворювача переміщення є те, що він має недостатню чутливість та низьку лінійність метрологічної характеристики. В основу корисної моделі поставлена задача вдосконалення перетворювача переміщення шляхом того, що як пальцевий якір застосовано циліндричний постійний магніт, а як дві котушки застосовано ферозондовий градієнтометр з трубчастими сердечниками, що забезпечить підвищення чутливості та збільшення лінійності метрологічної характеристики. Поставлена задача вирішується тим, що у перетворювачі переміщення, що містить пальцевий якір, розташований у двох котушках, згідно з корисною моделлю, як пальцевий якір застосовано циліндричний постійний магніт, а як дві котушки застосовано ферозондовий градієнтометр з трубчастими сердечниками. Суть корисної моделі пояснюється кресленням, де зображено перетворювач переміщення, що містить циліндричний постійний магніт 1 та ферозондовий градієнтометр 2 з трубчастими сердечниками, в отворах яких розташований циліндричний постійний магніт 1. Перетворювач переміщення працює наступним чином. При переміщенні, що дорівнює нулю, ферозондовий градієнтометр 2 з трубчастими сердечниками, який збуджується напругою uзб та вимірює.Hгр.σ тангенційної складової Нσ магнітного поля циліндричного постійного магніту 1, знаходиться симетрично відносно його магнітної нейтралі n-n, при цьому вихідний сигнал uвих перетворювача дорівнює нулю. При взаємному переміщенні циліндричного постійного магніту 1 та ферозондового градієнтометра 2 з трубчастими сердечниками вздовж осі z на вимірювальних обмотках останнього виникає вихідний сигнал перетворювача ueux., пропорційний даному переміщенню. Пропонована корисна модель забезпечить суттєве підвищення чутливості перетворювача та покращення його метрологічної характеристики. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Перетворювач переміщення, що містить пальцевий якір, розташований у двох котушках, який відрізняється тим, що як пальцевий якір застосовано циліндричний постійний магніт, а як дві котушки застосовано ферозондовий градієнтометр з трубчастими сердечниками. 1 UA 84611 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
