Прилад для лікування шкіри

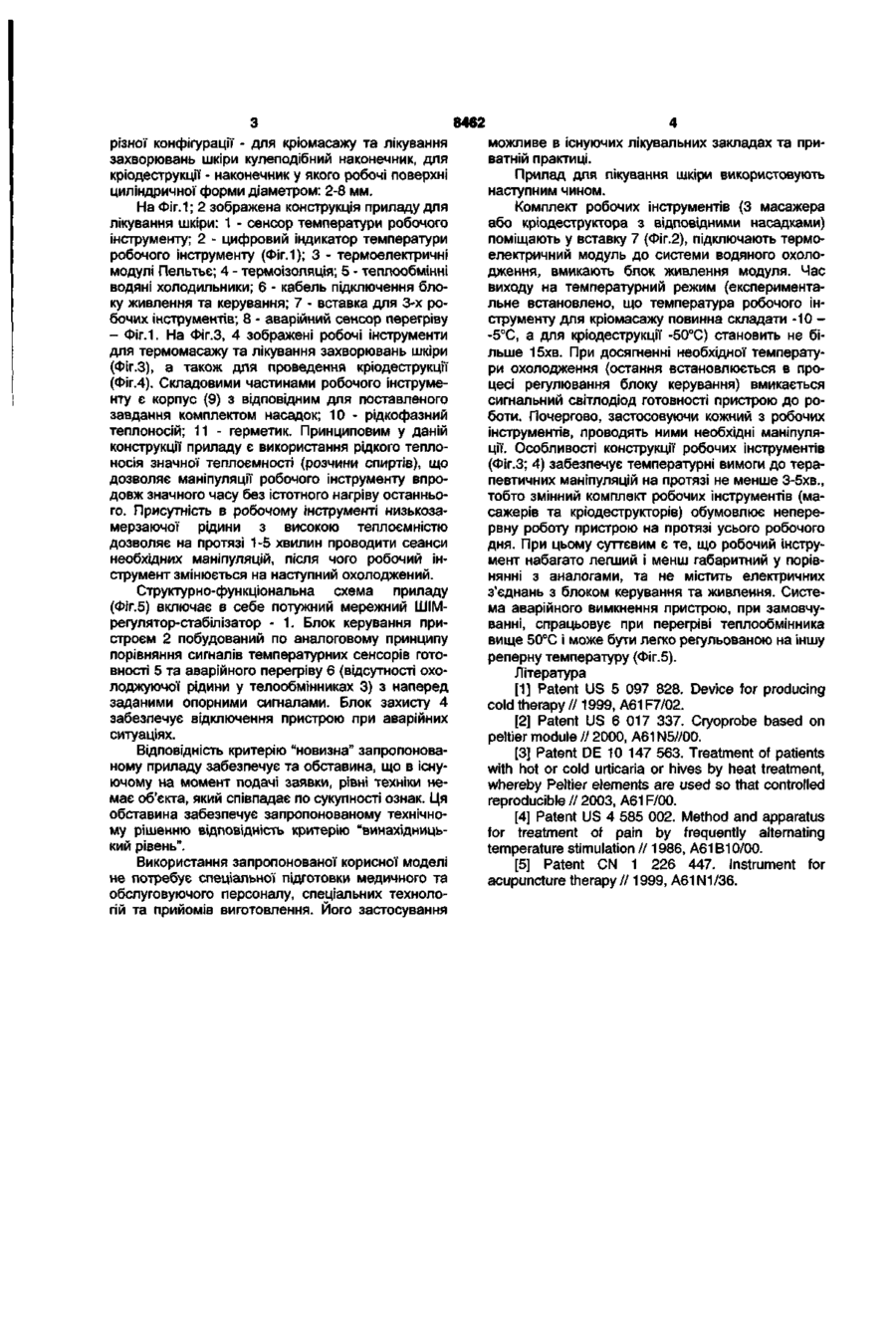

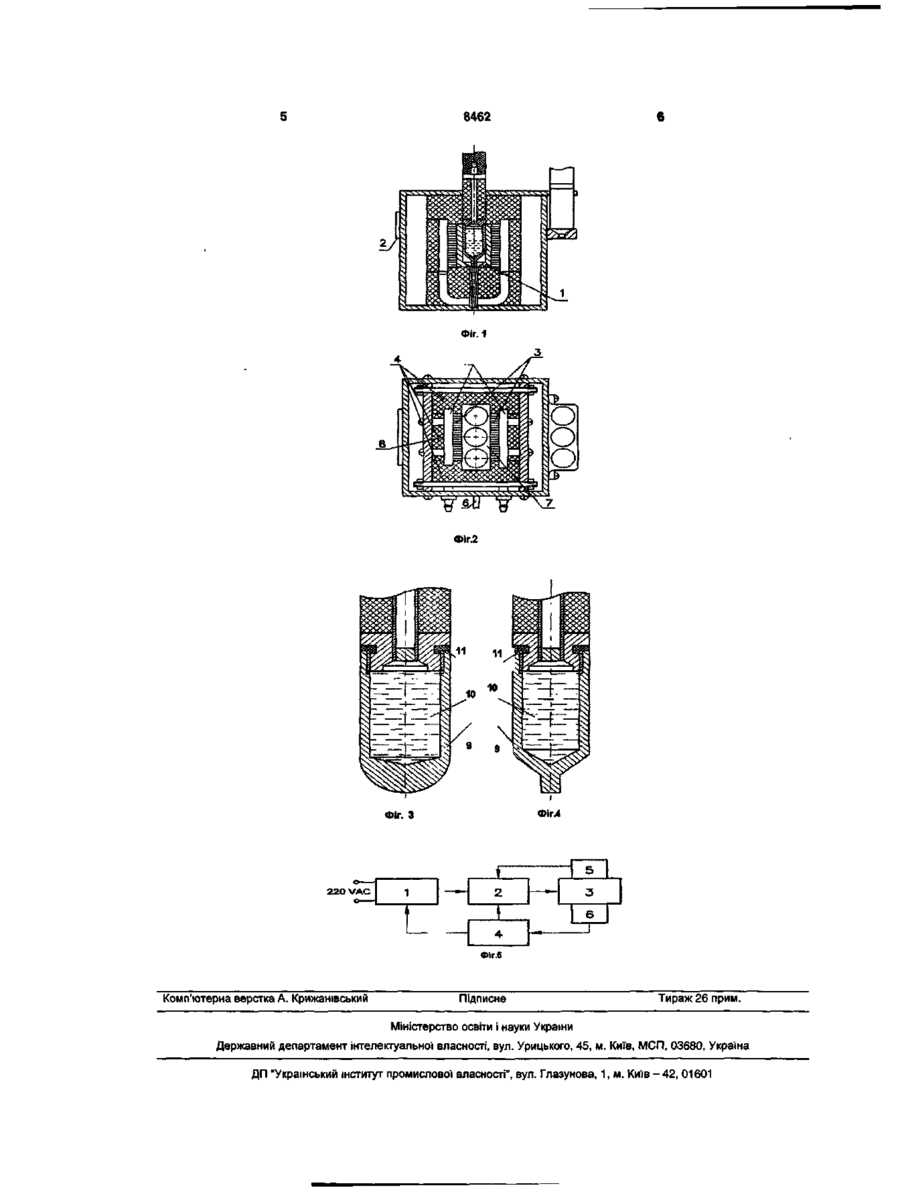

1. Прилад для лікування шкіри, який включає термоелектричний модуль Пельтьє, який відрізняється тим, що включає в себе два функціональних блоки: термоелектричний пристрій охолодження, блок живлення та регулювання, і комплект гальванічно розв'язаних з електричними блоками робочих інструментів. 00 ST 8462 різної конфігурації - для кріомасажу та лікування захворювань шкіри кулеподібний наконечник, для кріодеструкції - наконечник у якого робочі поверхні циліндричної форми діаметром: 2-8 мм. На Фіг. 1; 2 зображена конструкція приладу для лікування шкіри: 1 - сенсор температури робочого інструменту; 2 - цифровий індикатор температури робочого інструменту (Фіг. 1); 3 - термоелектричні модулі Пельтьє; 4 - термоізоляція; 5 - теплообмінні водяні холодильники; 6 - кабель підключення блоку живлення та керування; 7 - вставка для 3-х робочих інструментів; 8 - аварійний сенсор перегріву - Фіг. 1. На Фіг.З, 4 зображені робочі інструменти для термомасажу та лікування захворювань шкіри (Фіг.З), а також для проведення кріодеструкції (Фіг.4). Складовими частинами робочого інструменту є корпус (9) з відповідним для поставленого завдання комплектом насадок; 10 - рідкофазний теплоносій; 11 - герметик. Принциповим у даній конструкції приладу є використання рідкого теплоносія значної теплоємності (розчини спиртів), що дозволяє маніпуляції робочого інструменту впродовж значного часу без істотного нагріву останнього. Присутність в робочому інструменті низькозамерзаючої рідини з високою теплоємністю дозволяє на протязі 1-5 хвилин проводити сеанси необхідних маніпуляцій, після чого робочий інструмент змінюється на наступний охолоджений. Структурно-функціональна схема приладу (Фіг.5) включає в себе потужний мережний ШІМрегулятор-стабілізатор - 1. Блок керування пристроєм 2 побудований по аналоговому принципу порівняння сигналів температурних сенсорів готовності 5 та аварійного перегріву 6 (відсутності охолоджуючої рідини у телообмінниках 3) з наперед заданими опорними сигналами. Блок захисту 4 забезпечує відключення пристрою при аварійних ситуаціях. Відповідність критерію "новизна" запропонованому приладу забезпечує та обставина, що в існуючому на момент подачі заявки, рівні техніки немає об'єкта, який співпадає по сукупності ознак. Ця обставина забезпечує запропонованому технічному рішенню відповідність критерію "винахідницький рівень". Використання запропонованої корисної моделі не потребує спеціально» підготовки медичного та обслуговуючого персоналу, спеціальних технологій та прийомів виготовлення. Його застосування можливе в існуючих лікувальних закладах та приватній практиці. Прилад для лікування шкіри використовують наступним чином. Комплект робочих інструментів (3 масажера або кріодеструктора з відповідними насадками) поміщають у вставку 7 (Фіг.2), підключають термоелектричний модуль до системи водяного охолодження, вмикають блок живлення модуля. Час виходу на температурний режим (експериментальне встановлено, що температура робочого інструменту для кріомасажу повинна складати -10 -5°С, а для кріодеструкції -50°С) становить не більше 15хв. При досягненні необхідної температури охолодження (остання встановлюється в процесі регулювання блоку керування) вмикається сигнальний світлодіод готовності пристрою до роботи. Почергово, застосовуючи кожний з робочих інструментів, проводять ними необхідні маніпуляції. Особливості конструкції робочих інструментів (Фіг.З; 4) забезпечує температурні вимоги до терапевтичних маніпуляцій на протязі не менше 3-5хв., тобто змінний комплект робочих інструментів (масажерів та кріодеструкторів) обумовлює неперервну роботу пристрою на протязі усього робочого дня. При цьому суттєвим є те, що робочий інструмент набагато легший і менш габаритний у порівнянні з аналогами, та не містить електричних з'єднань з блоком керування та живлення. Система аварійного вимкнення пристрою, при замовчуванні, спрацьовує при перегріві теплообмінника вище 50°С і може бути легко регульованою на іншу реперну температуру (Фіг.5). Література [1] Patent US 5 097 828. Device for producing cold therapy //1999, A61F7/02. [2] Patent US 6 017 337. Cryoprobe based on peltier module // 2000, A61N5//00. [3] Patent DE 10 147 563. Treatment of patients with hot or cold urticaria or hives by heat treatment, whereby Peltier elements are used so that controlled reproducible // 2003, A61F/00. [4] Patent US 4 585 002. Method and apparatus for treatment of pain by frequently alternating temperature stimulation //1986, A61B10/00. [5] Patent CN 1 226 447. Instrument for acupuncture therapy//1999, A61N1/36. 8462 Фіг. 1 Фіг.4 Фіг. З 22О VAC Фіг.5 Комп'ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освгти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
