Тент

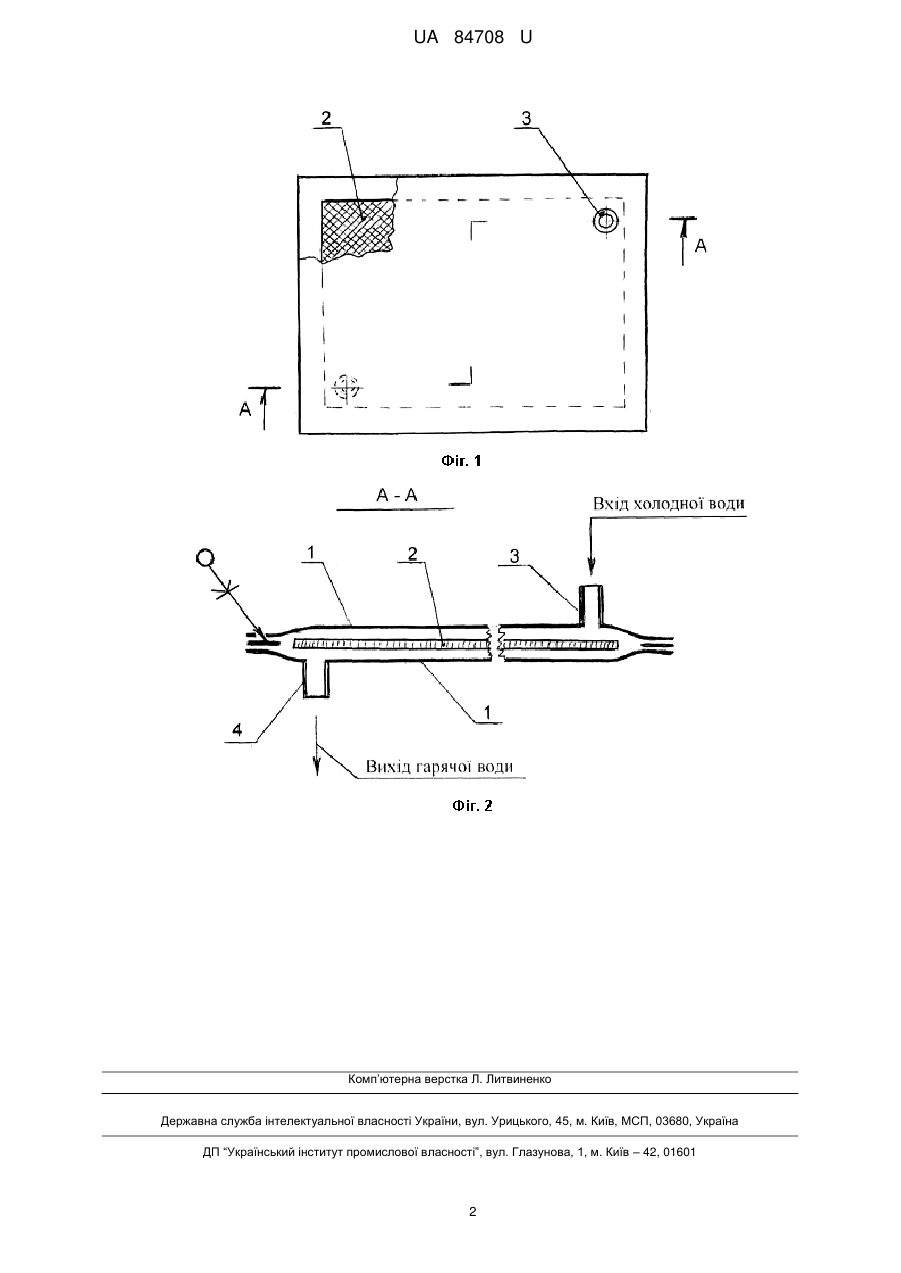

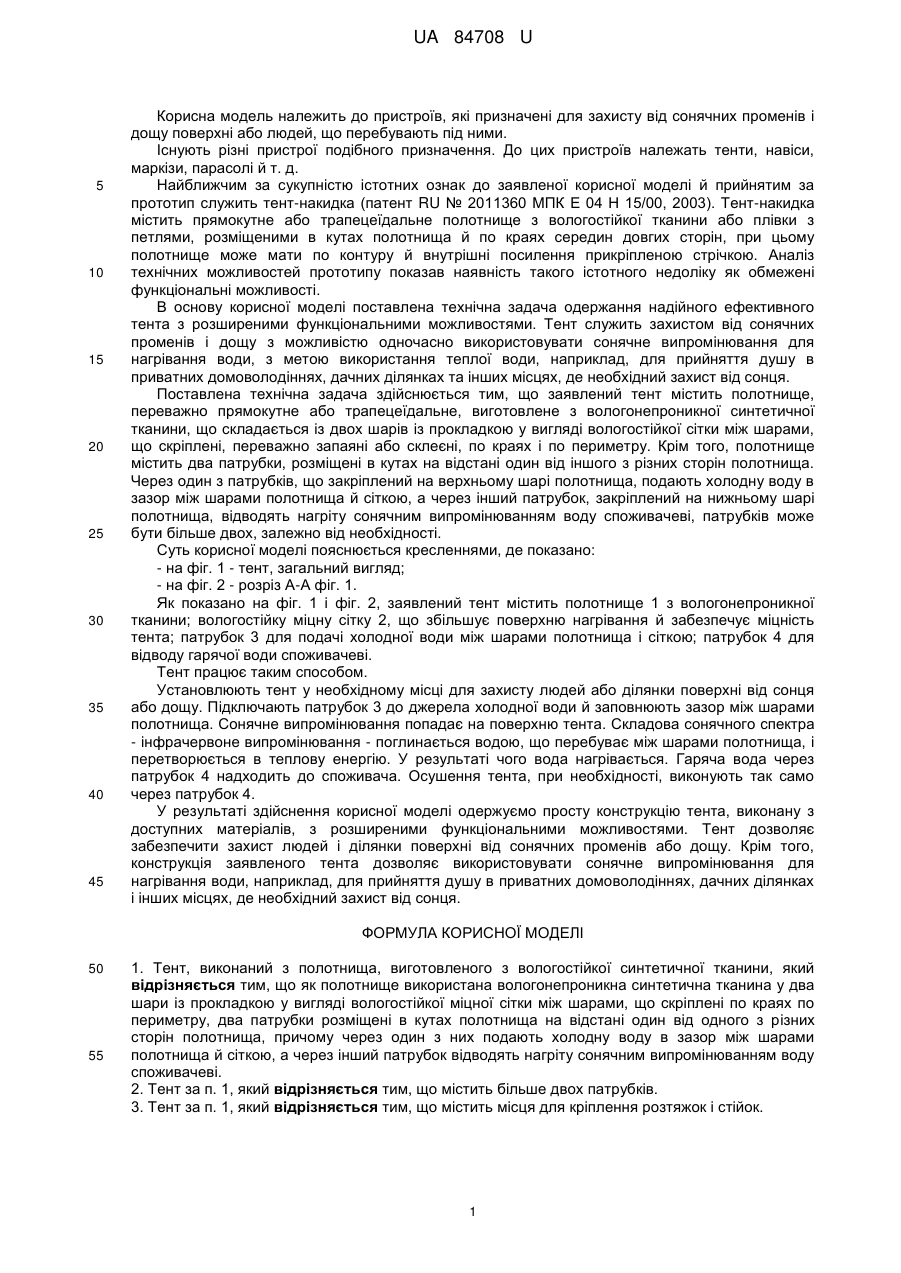

Реферат: UA 84708 U UA 84708 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до пристроїв, які призначені для захисту від сонячних променів і дощу поверхні або людей, що перебувають під ними. Існують різні пристрої подібного призначення. До цих пристроїв належать тенти, навіси, маркізи, парасолі й т. д. Найближчим за сукупністю істотних ознак до заявленої корисної моделі й прийнятим за прототип служить тент-накидка (патент RU № 2011360 МПК Е 04 Н 15/00, 2003). Тент-накидка містить прямокутне або трапецеїдальне полотнище з вологостійкої тканини або плівки з петлями, розміщеними в кутах полотнища й по краях середин довгих сторін, при цьому полотнище може мати по контуру й внутрішні посилення прикріпленою стрічкою. Аналіз технічних можливостей прототипу показав наявність такого істотного недоліку як обмежені функціональні можливості. В основу корисної моделі поставлена технічна задача одержання надійного ефективного тента з розширеними функціональними можливостями. Тент служить захистом від сонячних променів і дощу з можливістю одночасно використовувати сонячне випромінювання для нагрівання води, з метою використання теплої води, наприклад, для прийняття душу в приватних домоволодіннях, дачних ділянках та інших місцях, де необхідний захист від сонця. Поставлена технічна задача здійснюється тим, що заявлений тент містить полотнище, переважно прямокутне або трапецеїдальне, виготовлене з вологонепроникної синтетичної тканини, що складається із двох шарів із прокладкою у вигляді вологостійкої сітки між шарами, що скріплені, переважно запаяні або склеєні, по краях і по периметру. Крім того, полотнище містить два патрубки, розміщені в кутах на відстані один від іншого з різних сторін полотнища. Через один з патрубків, що закріплений на верхньому шарі полотнища, подають холодну воду в зазор між шарами полотнища й сіткою, а через інший патрубок, закріплений на нижньому шарі полотнища, відводять нагріту сонячним випромінюванням воду споживачеві, патрубків може бути більше двох, залежно від необхідності. Суть корисної моделі пояснюється кресленнями, де показано: - на фіг. 1 - тент, загальний вигляд; - на фіг. 2 - розріз А-А фіг. 1. Як показано на фіг. 1 і фіг. 2, заявлений тент містить полотнище 1 з вологонепроникної тканини; вологостійку міцну сітку 2, що збільшує поверхню нагрівання й забезпечує міцність тента; патрубок 3 для подачі холодної води між шарами полотнища і сіткою; патрубок 4 для відводу гарячої води споживачеві. Тент працює таким способом. Установлюють тент у необхідному місці для захисту людей або ділянки поверхні від сонця або дощу. Підключають патрубок 3 до джерела холодної води й заповнюють зазор між шарами полотнища. Сонячне випромінювання попадає на поверхню тента. Складова сонячного спектра - інфрачервоне випромінювання - поглинається водою, що перебуває між шарами полотнища, і перетворюється в теплову енергію. У результаті чого вода нагрівається. Гаряча вода через патрубок 4 надходить до споживача. Осушення тента, при необхідності, виконують так само через патрубок 4. У результаті здійснення корисної моделі одержуємо просту конструкцію тента, виконану з доступних матеріалів, з розширеними функціональними можливостями. Тент дозволяє забезпечити захист людей і ділянки поверхні від сонячних променів або дощу. Крім того, конструкція заявленого тента дозволяє використовувати сонячне випромінювання для нагрівання води, наприклад, для прийняття душу в приватних домоволодіннях, дачних ділянках і інших місцях, де необхідний захист від сонця. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Тент, виконаний з полотнища, виготовленого з вологостійкої синтетичної тканини, який відрізняється тим, що як полотнище використана вологонепроникна синтетична тканина у два шари із прокладкою у вигляді вологостійкої міцної сітки між шарами, що скріплені по краях по периметру, два патрубки розміщені в кутах полотнища на відстані один від одного з різних сторін полотнища, причому через один з них подають холодну воду в зазор між шарами полотнища й сіткою, а через інший патрубок відводять нагріту сонячним випромінюванням воду споживачеві. 2. Тент за п. 1, який відрізняється тим, що містить більше двох патрубків. 3. Тент за п. 1, який відрізняється тим, що містить місця для кріплення розтяжок і стійок. 1 UA 84708 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
