Аеростат загородження з уражаючим елементом

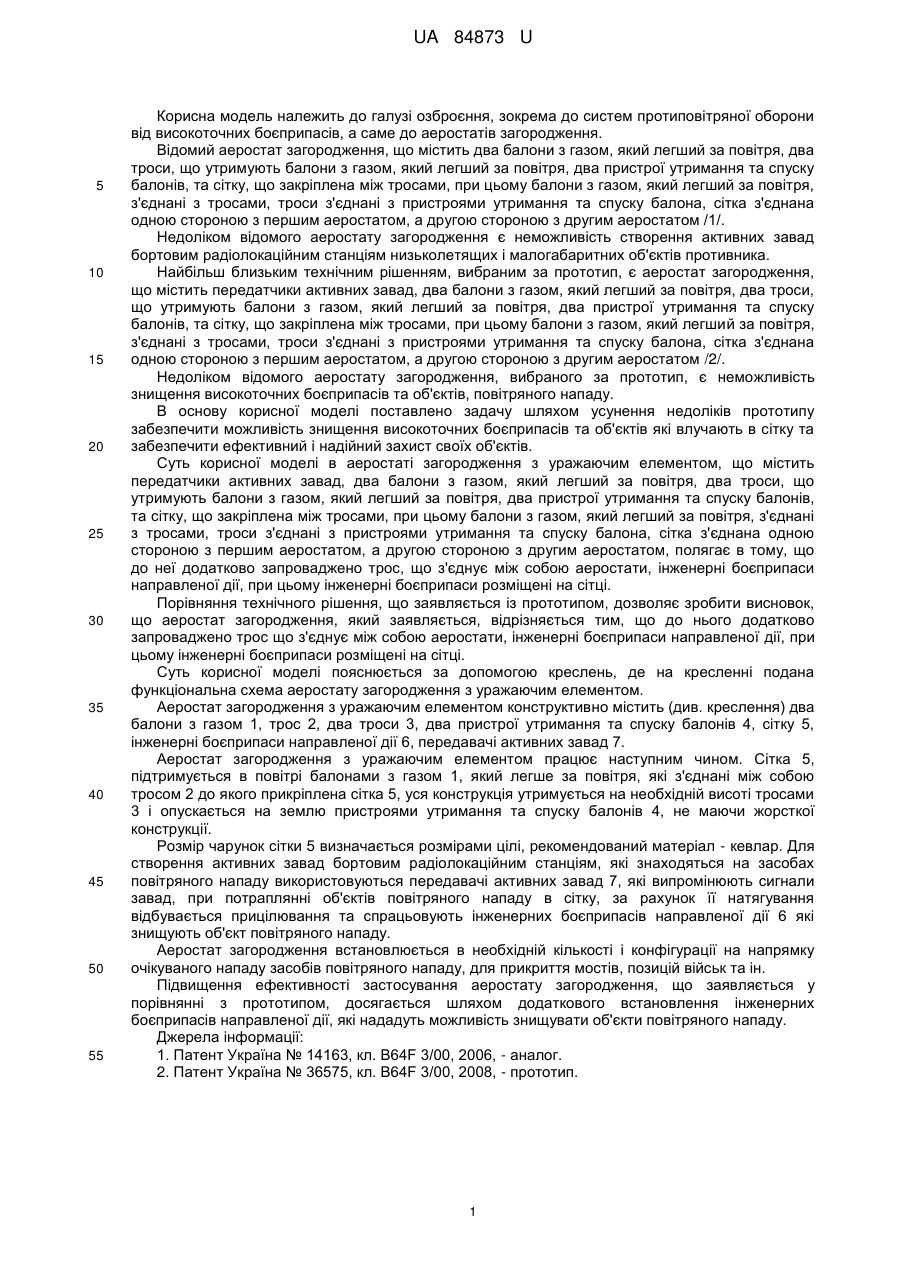

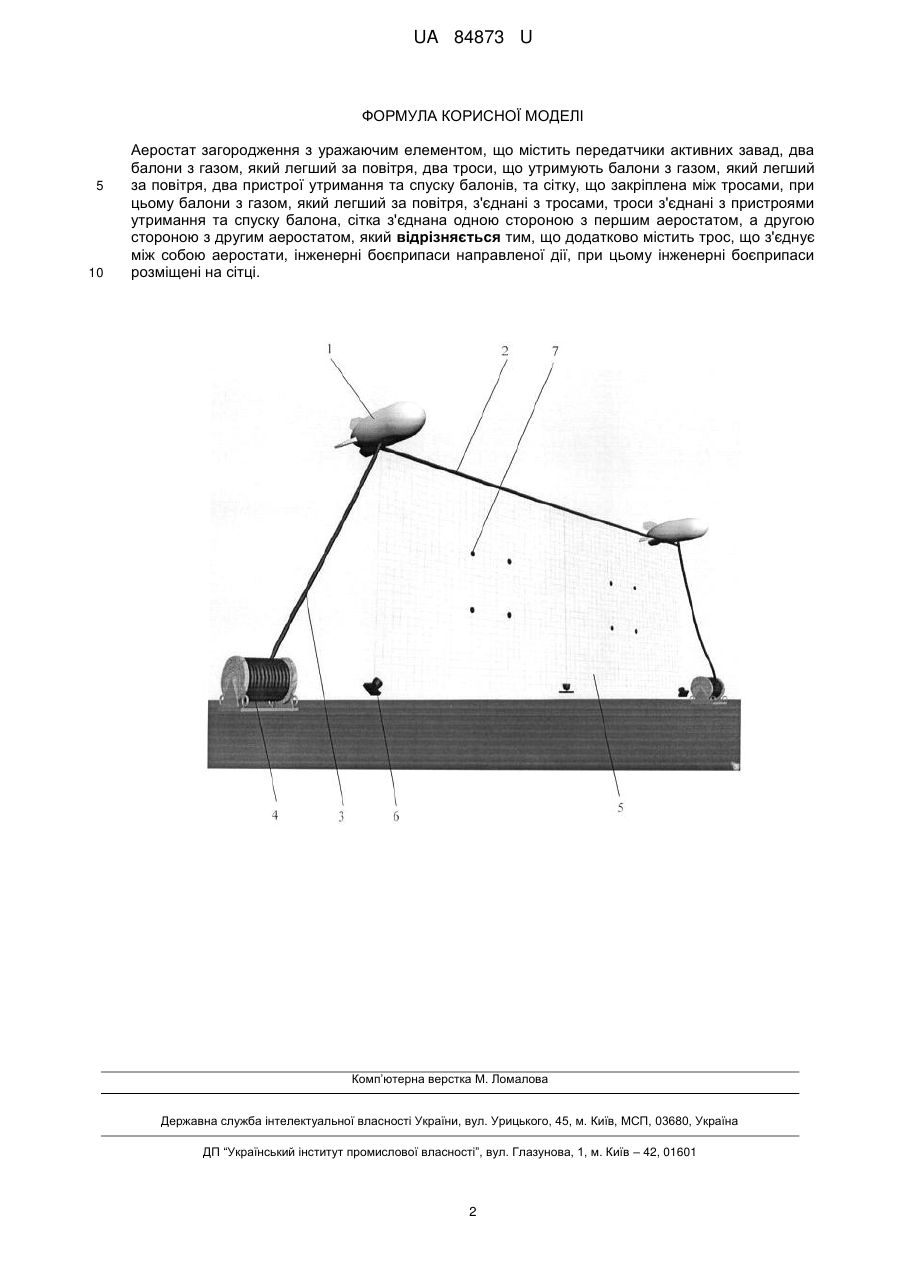

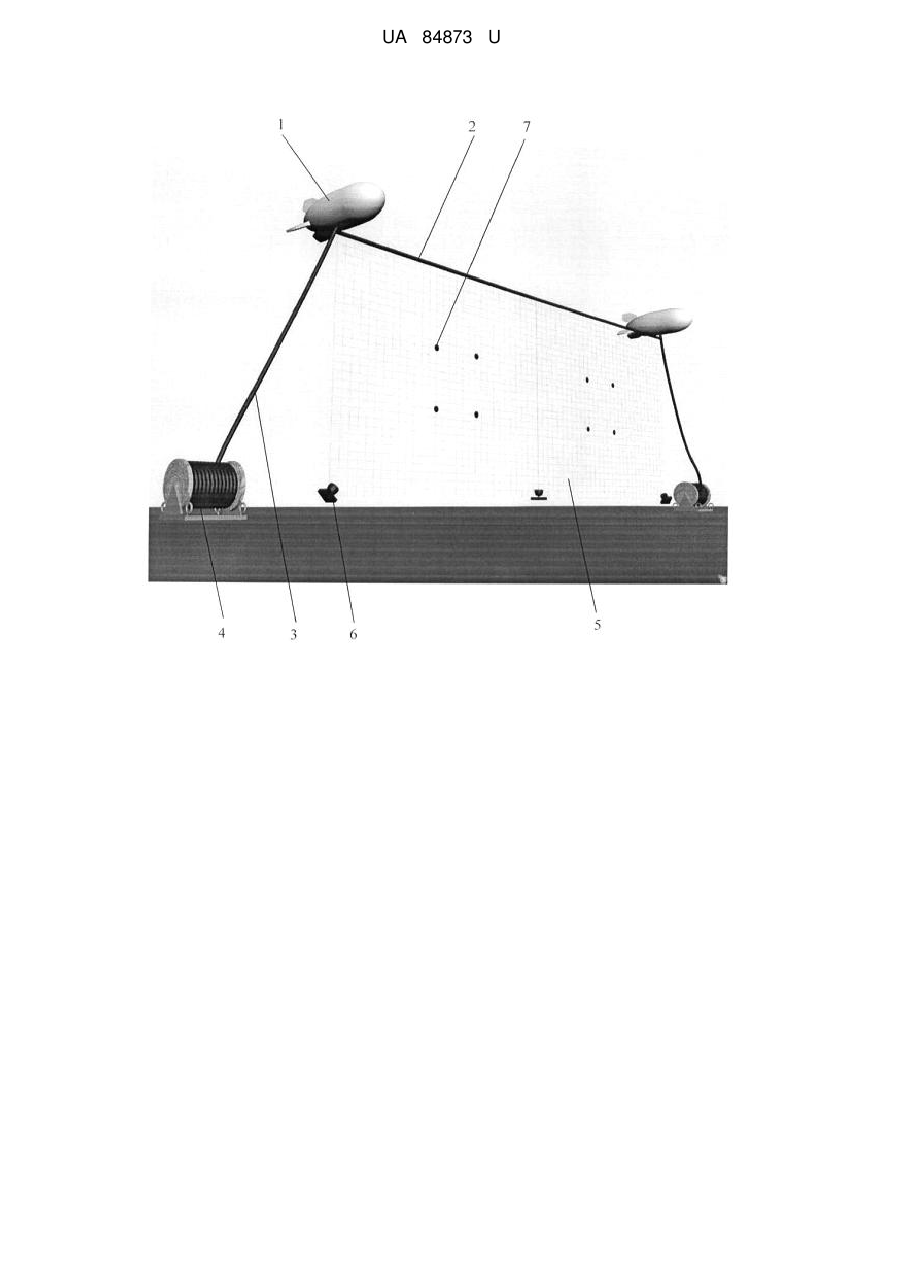

Реферат: Аеростат загородження з уражаючим елементом, містить передатчики активних завад, два балони з газом, який легший за повітря, два троси, що утримують балони з газом, який легший за повітря, два пристрої утримання та спуску балонів, та сітку, що закріплена між тросами, при цьому балони з газом, який легший за повітря, з'єднані з тросами, троси з'єднані з пристроями утримання та спуску балона, сітка з'єднана одною стороною з першим аеростатом, а другою стороною з другим аеростатом. Додатково містить трос, що з'єднує між собою аеростати, інженерні боєприпаси направленої дії, при цьому інженерні боєприпаси розміщені на сітці. UA 84873 U (54) АЕРОСТАТ ЗАГОРОДЖЕННЯ З УРАЖАЮЧИМ ЕЛЕМЕНТОМ UA 84873 U UA 84873 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі озброєння, зокрема до систем протиповітряної оборони від високоточних боєприпасів, а саме до аеростатів загородження. Відомий аеростат загородження, що містить два балони з газом, який легший за повітря, два троси, що утримують балони з газом, який легший за повітря, два пристрої утримання та спуску балонів, та сітку, що закріплена між тросами, при цьому балони з газом, який легший за повітря, з'єднані з тросами, троси з'єднані з пристроями утримання та спуску балона, сітка з'єднана одною стороною з першим аеростатом, а другою стороною з другим аеростатом /1/. Недоліком відомого аеростату загородження є неможливість створення активних завад бортовим радіолокаційним станціям низьколетящих і малогабаритних об'єктів противника. Найбільш близьким технічним рішенням, вибраним за прототип, є аеростат загородження, що містить передатчики активних завад, два балони з газом, який легший за повітря, два троси, що утримують балони з газом, який легший за повітря, два пристрої утримання та спуску балонів, та сітку, що закріплена між тросами, при цьому балони з газом, який легший за повітря, з'єднані з тросами, троси з'єднані з пристроями утримання та спуску балона, сітка з'єднана одною стороною з першим аеростатом, а другою стороною з другим аеростатом /2/. Недоліком відомого аеростату загородження, вибраного за прототип, є неможливість знищення високоточних боєприпасів та об'єктів, повітряного нападу. В основу корисної моделі поставлено задачу шляхом усунення недоліків прототипу забезпечити можливість знищення високоточних боєприпасів та об'єктів які влучають в сітку та забезпечити ефективний і надійний захист своїх об'єктів. Суть корисної моделі в аеростаті загородження з уражаючим елементом, що містить передатчики активних завад, два балони з газом, який легший за повітря, два троси, що утримують балони з газом, який легший за повітря, два пристрої утримання та спуску балонів, та сітку, що закріплена між тросами, при цьому балони з газом, який легший за повітря, з'єднані з тросами, троси з'єднані з пристроями утримання та спуску балона, сітка з'єднана одною стороною з першим аеростатом, а другою стороною з другим аеростатом, полягає в тому, що до неї додатково запроваджено трос, що з'єднує між собою аеростати, інженерні боєприпаси направленої дії, при цьому інженерні боєприпаси розміщені на сітці. Порівняння технічного рішення, що заявляється із прототипом, дозволяє зробити висновок, що аеростат загородження, який заявляється, відрізняється тим, що до нього додатково запроваджено трос що з'єднує між собою аеростати, інженерні боєприпаси направленої дії, при цьому інженерні боєприпаси розміщені на сітці. Суть корисної моделі пояснюється за допомогою креслень, де на кресленні подана функціональна схема аеростату загородження з уражаючим елементом. Аеростат загородження з уражаючим елементом конструктивно містить (див. креслення) два балони з газом 1, трос 2, два троси 3, два пристрої утримання та спуску балонів 4, сітку 5, інженерні боєприпаси направленої дії 6, передавачі активних завад 7. Аеростат загородження з уражаючим елементом працює наступним чином. Сітка 5, підтримується в повітрі балонами з газом 1, який легше за повітря, які з'єднані між собою тросом 2 до якого прикріплена сітка 5, уся конструкція утримується на необхідній висоті тросами 3 і опускається на землю пристроями утримання та спуску балонів 4, не маючи жорсткої конструкції. Розмір чарунок сітки 5 визначається розмірами цілі, рекомендований матеріал - кевлар. Для створення активних завад бортовим радіолокаційним станціям, які знаходяться на засобах повітряного нападу використовуються передавачі активних завад 7, які випромінюють сигнали завад, при потраплянні об'єктів повітряного нападу в сітку, за рахунок її натягування відбувається прицілювання та спрацьовують інженерних боєприпасів направленої дії 6 які знищують об'єкт повітряного нападу. Аеростат загородження встановлюється в необхідній кількості і конфігурації на напрямку очікуваного нападу засобів повітряного нападу, для прикриття мостів, позицій військ та ін. Підвищення ефективності застосування аеростату загородження, що заявляється у порівнянні з прототипом, досягається шляхом додаткового встановлення інженерних боєприпасів направленої дії, які нададуть можливість знищувати об'єкти повітряного нападу. Джерела інформації: 1. Патент Україна № 14163, кл. B64F 3/00, 2006, - аналог. 2. Патент Україна № 36575, кл. B64F 3/00, 2008, - прототип. 1 UA 84873 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Аеростат загородження з уражаючим елементом, що містить передатчики активних завад, два балони з газом, який легший за повітря, два троси, що утримують балони з газом, який легший за повітря, два пристрої утримання та спуску балонів, та сітку, що закріплена між тросами, при цьому балони з газом, який легший за повітря, з'єднані з тросами, троси з'єднані з пристроями утримання та спуску балона, сітка з'єднана одною стороною з першим аеростатом, а другою стороною з другим аеростатом, який відрізняється тим, що додатково містить трос, що з'єднує між собою аеростати, інженерні боєприпаси направленої дії, при цьому інженерні боєприпаси розміщені на сітці. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
