Пристрій для вимірювання біомеханічних характеристик кісток дрібних біооб’єктів при деформації на розтягнення

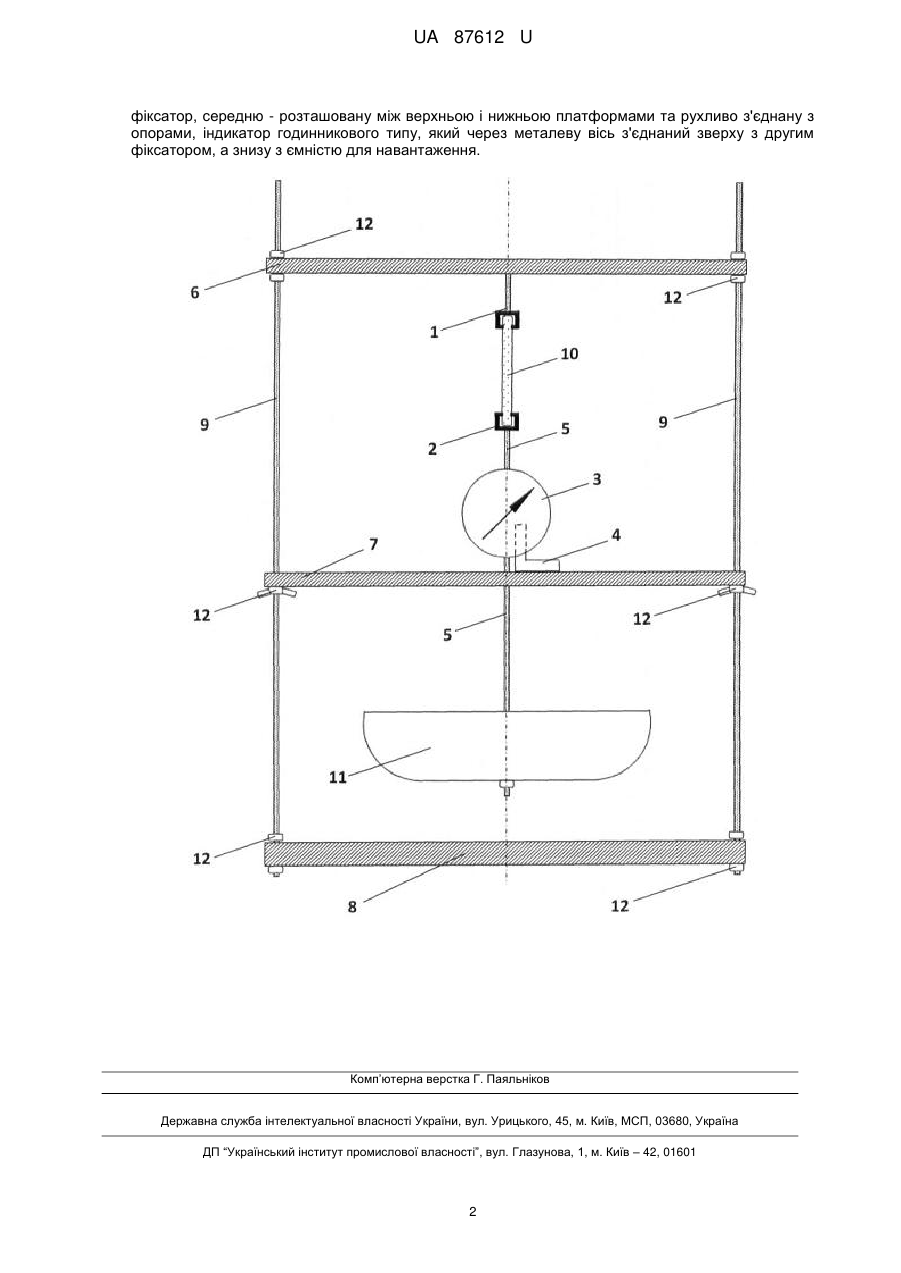

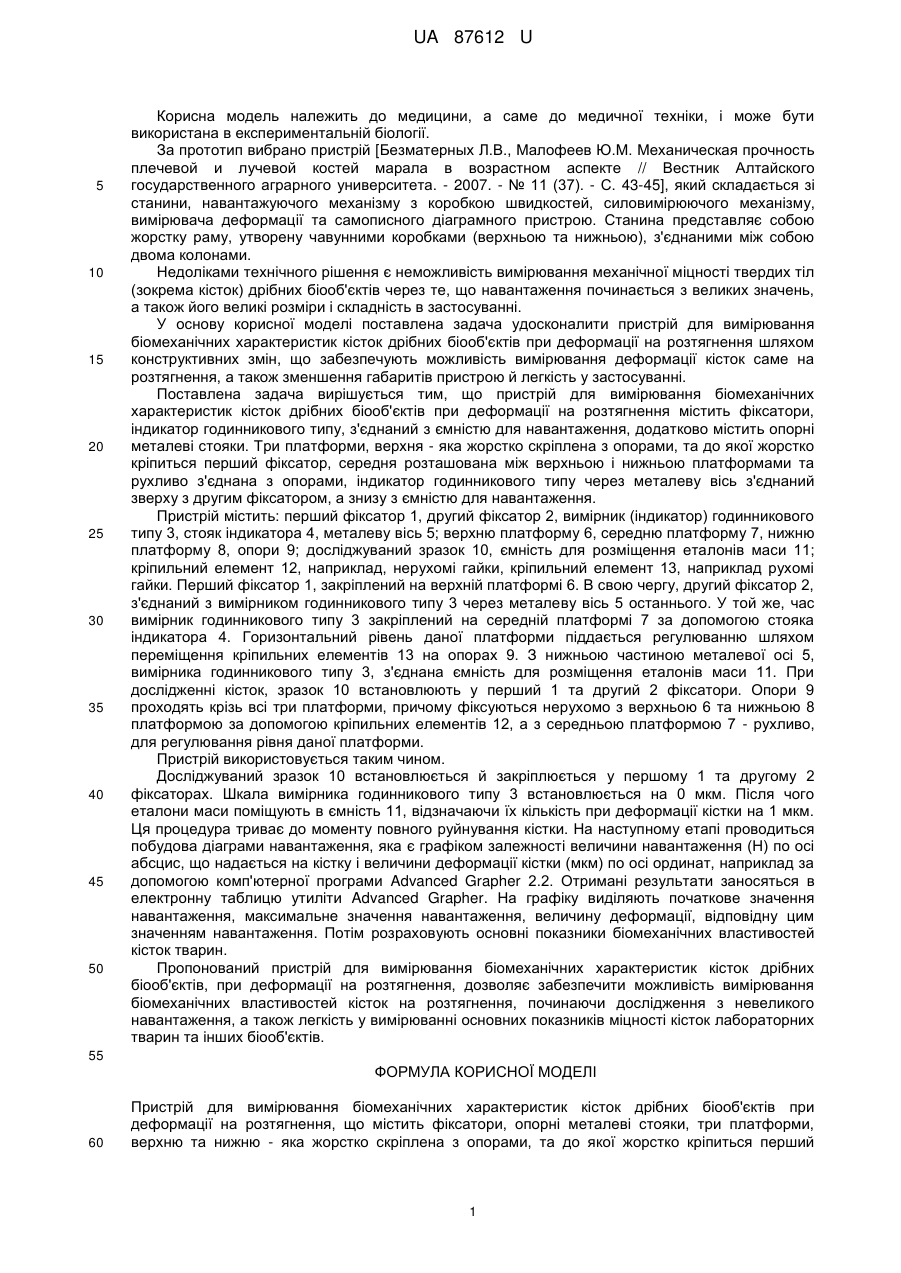

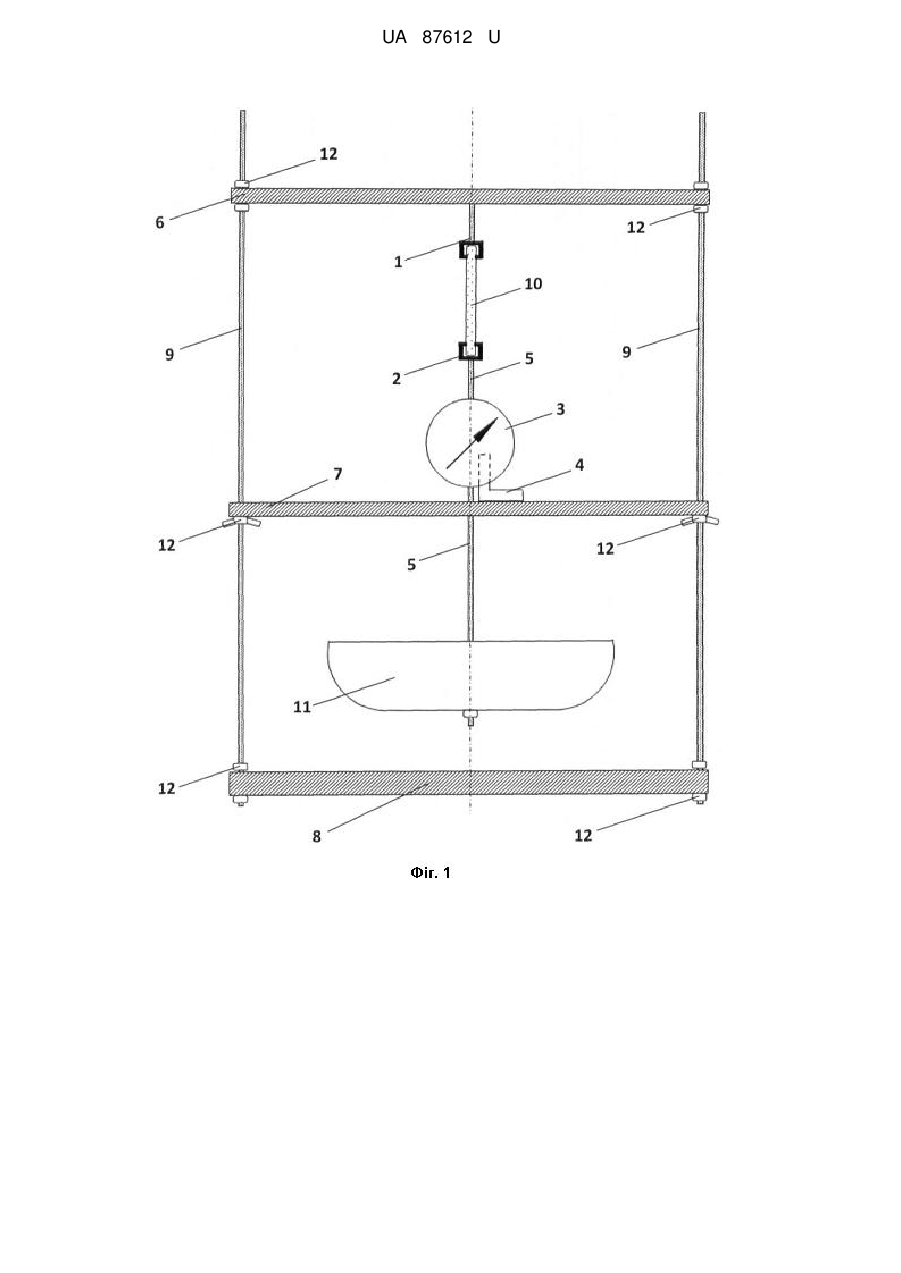

Реферат: Пристрій для вимірювання біомеханічних характеристик кісток дрібних біооб'єктів при деформації на розтягнення містить фіксатори, опорні металеві стояки, три платформи, верхню та нижню - яка жорстко скріплена з опорами, та до якої жорстко кріпиться перший фіксатор, середню - розташовану між верхньою і нижньою платформами та рухливо з'єднану з опорами, індикатор годинникового типу, який через металеву вісь з'єднаний зверху з другим фіксатором, а знизу з ємністю для навантаження. UA 87612 U (12) UA 87612 U UA 87612 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до медицини, а саме до медичної техніки, і може бути використана в експериментальній біології. За прототип вибрано пристрій [Безматерных Л.В., Малофеев Ю.М. Механическая прочность плечевой и лучевой костей марала в возрастном аспекте // Вестник Алтайского государственного аграрного университета. - 2007. - № 11 (37). - С. 43-45], який складається зі станини, навантажуючого механізму з коробкою швидкостей, силовимірюючого механізму, вимірювача деформації та самописного діаграмного пристрою. Станина представляє собою жорстку раму, утворену чавунними коробками (верхньою та нижньою), з'єднаними між собою двома колонами. Недоліками технічного рішення є неможливість вимірювання механічної міцності твердих тіл (зокрема кісток) дрібних біооб'єктів через те, що навантаження починається з великих значень, а також його великі розміри і складність в застосуванні. У основу корисної моделі поставлена задача удосконалити пристрій для вимірювання біомеханічних характеристик кісток дрібних біооб'єктів при деформації на розтягнення шляхом конструктивних змін, що забезпечують можливість вимірювання деформації кісток саме на розтягнення, а також зменшення габаритів пристрою й легкість у застосуванні. Поставлена задача вирішується тим, що пристрій для вимірювання біомеханічних характеристик кісток дрібних біооб'єктів при деформації на розтягнення містить фіксатори, індикатор годинникового типу, з'єднаний з ємністю для навантаження, додатково містить опорні металеві стояки. Три платформи, верхня - яка жорстко скріплена з опорами, та до якої жорстко кріпиться перший фіксатор, середня розташована між верхньою і нижньою платформами та рухливо з'єднана з опорами, індикатор годинникового типу через металеву вісь з'єднаний зверху з другим фіксатором, а знизу з ємністю для навантаження. Пристрій містить: перший фіксатор 1, другий фіксатор 2, вимірник (індикатор) годинникового типу 3, стояк індикатора 4, металеву вісь 5; верхню платформу 6, середню платформу 7, нижню платформу 8, опори 9; досліджуваний зразок 10, ємність для розміщення еталонів маси 11; кріпильний елемент 12, наприклад, нерухомі гайки, кріпильний елемент 13, наприклад рухомі гайки. Перший фіксатор 1, закріплений на верхній платформі 6. В свою чергу, другий фіксатор 2, з'єднаний з вимірником годинникового типу 3 через металеву вісь 5 останнього. У той же, час вимірник годинникового типу 3 закріплений на середній платформі 7 за допомогою стояка індикатора 4. Горизонтальний рівень даної платформи піддається регулюванню шляхом переміщення кріпильних елементів 13 на опорах 9. З нижньою частиною металевої осі 5, вимірника годинникового типу 3, з'єднана ємність для розміщення еталонів маси 11. При дослідженні кісток, зразок 10 встановлюють у перший 1 та другий 2 фіксатори. Опори 9 проходять крізь всі три платформи, причому фіксуються нерухомо з верхньою 6 та нижньою 8 платформою за допомогою кріпильних елементів 12, а з середньою платформою 7 - рухливо, для регулювання рівня даної платформи. Пристрій використовується таким чином. Досліджуваний зразок 10 встановлюється й закріплюється у першому 1 та другому 2 фіксаторах. Шкала вимірника годинникового типу 3 встановлюється на 0 мкм. Після чого еталони маси поміщують в ємність 11, відзначаючи їх кількість при деформації кістки на 1 мкм. Ця процедура триває до моменту повного руйнування кістки. На наступному етапі проводиться побудова діаграми навантаження, яка є графіком залежності величини навантаження (Н) по осі абсцис, що надається на кістку і величини деформації кістки (мкм) по осі ординат, наприклад за допомогою комп'ютерної програми Advanced Grapher 2.2. Отримані результати заносяться в електронну таблицю утиліти Advanced Grapher. На графіку виділяють початкове значення навантаження, максимальне значення навантаження, величину деформації, відповідну цим значенням навантаження. Потім розраховують основні показники біомеханічних властивостей кісток тварин. Пропонований пристрій для вимірювання біомеханічних характеристик кісток дрібних біооб'єктів, при деформації на розтягнення, дозволяє забезпечити можливість вимірювання біомеханічних властивостей кісток на розтягнення, починаючи дослідження з невеликого навантаження, а також легкість у вимірюванні основних показників міцності кісток лабораторних тварин та інших біооб'єктів. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пристрій для вимірювання біомеханічних характеристик кісток дрібних біооб'єктів при деформації на розтягнення, що містить фіксатори, опорні металеві стояки, три платформи, верхню та нижню - яка жорстко скріплена з опорами, та до якої жорстко кріпиться перший 1 UA 87612 U фіксатор, середню - розташовану між верхньою і нижньою платформами та рухливо з'єднану з опорами, індикатор годинникового типу, який через металеву вісь з'єднаний зверху з другим фіксатором, а знизу з ємністю для навантаження. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
