Пристрій для обробки масиву порід в гірничій виробці

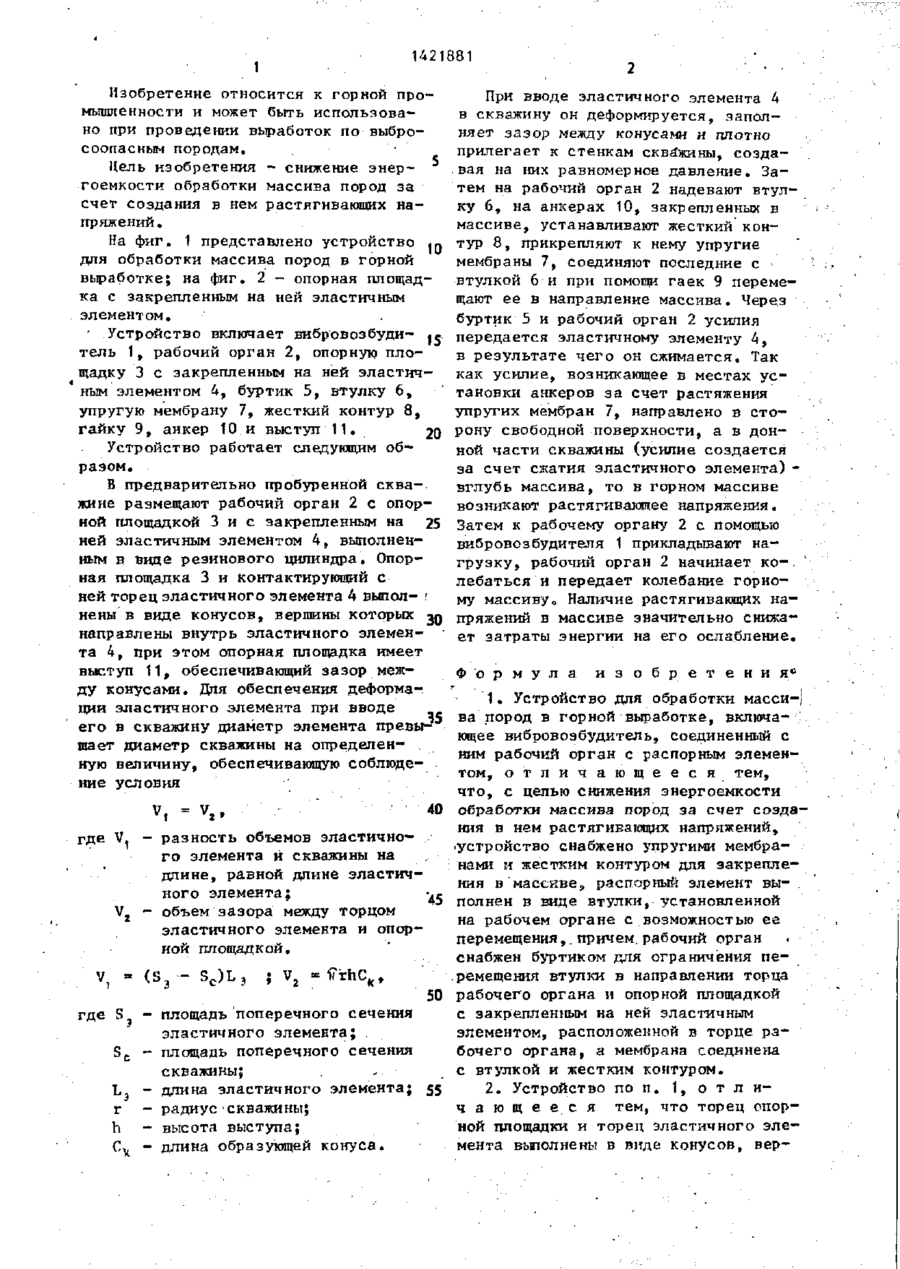

Изобретение относится к горной пром-ти и м . б , использовано при п р о ведении выработок по выбросоопасным породам. Цель - снижение энергоемкости обработки массива пород за счет создания в нем растягивающих напряжений. Устр-во для обработки массива пород в горной выработке включает вибровозбудитель I и соединенный с ним рабочий орган (РО) 2 с распорным э л е ментом. Последний выполнен в виде втулки 6, установленной на Р0 2 с в о з можностью ее перемещения. Для ограничения перемещения втулки 6 в торце РО 2 установлена опорная площадка 3 с закрепленным на ней эластичным э л е ментом 4 . Втулка 6 соединена с мембраной 7 и жестким контуром. Торец опорной площадки 3 и торец э л а с т и ч ного элемента выполнены в виде конус о в , вершины которых направлены внутрь эластичного элемента 4 . Размещается РО 2 в предварительно пробуренной скважине. Затем на РО 2 надевают втулку 6 и на анкерах 10, закрепленных і в массиве, устанавливают жесткий контур 8 , С помощью вибровозбудителя 1 к РО 2 прикладывают нагрузку, и к о лебания Р0 2 передаются горному масс и в у . Наличие растягивающих напряжений в массиве значительно снижает з а траты энергии на его ослабление. 1 з . п . ф-лы, 2 н л . С» 00 1421881 1 Изобретение относится к горной промышленности и может быть использовано при проведении выработок по выбросоопасным породам. Цель изобретения - снижение энер- • гоемкости обработки массива пород за счет создания в нем растягивающих напряжений. На фиг. 1 представлено устройство 10 для обработки массива пород в горной выработке; на фиг. 2 - опорная площадка с закрепленным на ней эластичным элементом. • Устройство включает вибровозбуди- «е тель 1, рабочий орган 2, опорную площадку 3 с закрепленным на ней эластичным элементом 4, буртик 5, втулку 6, упругую мембрану 7, жесткий контур 8, гайку 9, анкер 10 и выступ 11. 20 Устройство работает следующим образом. В предварительно пробуренной скважине размещают рабочий орган 2 с опорной площадкой 3 и с закрепленным на 25 ней эластичным элементом 4, выполненным в виде резинового цилиндра. Опорная площадка 3 и контактирующий с ней торец эластичного элемента 4 выпол- ' нены в виде конусов, вершины которых 30 направлены внутрь эластичного элемента 4, при этом опорная площадка имеет выступ 11 f обеспечивающий зазор между конусами. Для обеспечения деформа-. ции эластичного элемента при вводе его в скважину диаметр элемента превьР шает диаметр скважины на определен- . ную величину, обеспечивающую соблюдение условия t где Vt . V2 40 = V, — разность объемов эластичного элемента и скважины на длине, равной длине эластичного элемента; -.с - объем зазора между торцом эластичного элемента и опорной площадкой. ва пород в горной выработке, включающее вибровозбудитель, соединенный с ним рабочий орган с распорным элементом, о т л и ч а ю щ е е с я тем, что, с целью снижения энергоемкости обработки массива пород за счет создания в нем растягивающих напряжений, •устройство снабжено упругими мембранами и жестким контуром для закрепления в массиве;, распорный элемент вы- . полнен в виде втулки, установленной на рабочем органе с возможностью ее перемещения,. причем.рабочий орган снабжен буртиком для ограничения п е .ремещения втулки в направлении торца рабочего органа и опорной площадкой с закрепленным на ней эластичным элементом, расположенной в торце рабочего органа, а мембрана соединена с втулкой и жестким контуром. 2. Устройство по п . 1, о т л и ч а ю щ е е с я тем, что торец опорной площадки и торец эластичного элемента выполнены в виде конусов, вер 1421881 шины которых направлены внутрь эластичного элемента, а опорная площадка в ее торце снабжена выступом, при этом высота h определена из соотношения 7frC где S3 - площадь поперечного сечения эластичного элемента; S c - площадь поперечного сечения скважины; L 3 - длина эластичного элемента; г - радиус скважины; Ск - длина образующей конуса. у ///////// Риг. 2 Редактор Н. Рогулич Составитель М, Гагулин Техред1 М.Дидык Корректор Н. Король Заказ 4401/31 . Тираж 426 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д . 4/5 t Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
