Електроакустичний перетворювач

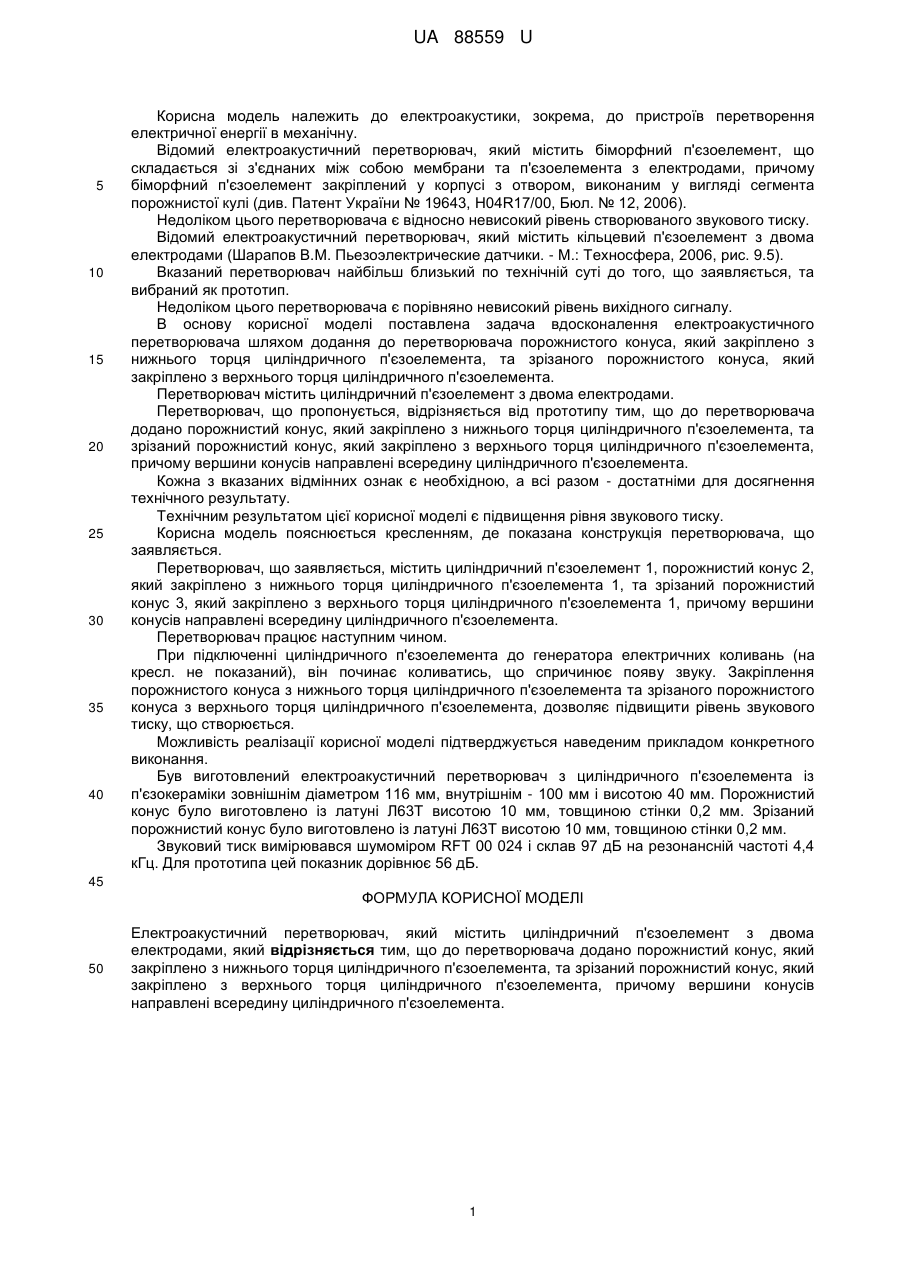

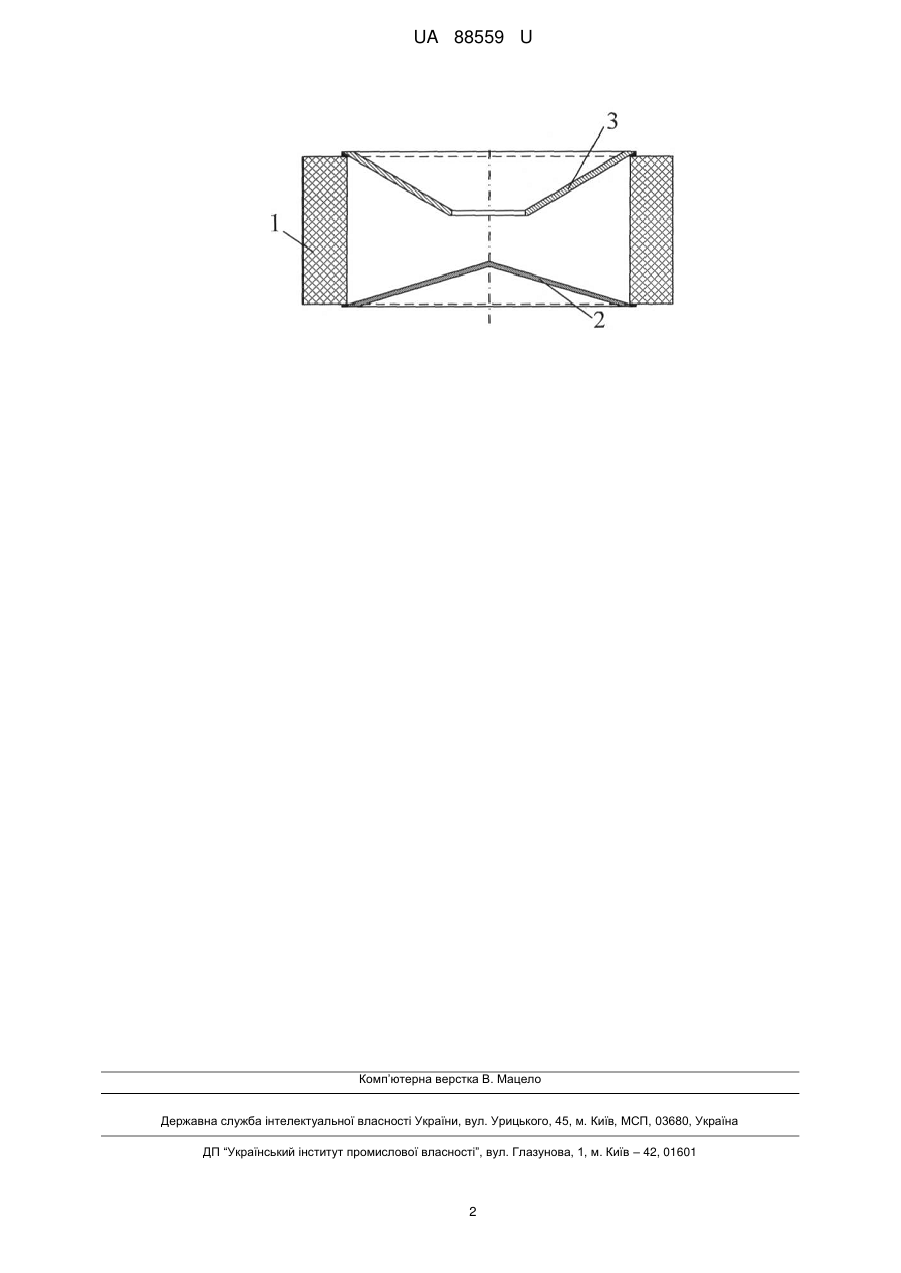

Реферат: Електроакустичний перетворювач містить циліндричний п'єзоелемент з двома електродами. До перетворювача додано порожнистий конус, який закріплено з нижнього торця циліндричного п'єзоелемента, та зрізаний порожнистий конус, який закріплено з верхнього торця циліндричного п'єзоелемента, причому вершини конусів направлені всередину циліндричного п'єзоелемента. UA 88559 U (54) ЕЛЕКТРОАКУСТИЧНИЙ ПЕРЕТВОРЮВАЧ UA 88559 U UA 88559 U 5 10 15 20 25 30 35 40 Корисна модель належить до електроакустики, зокрема, до пристроїв перетворення електричної енергії в механічну. Відомий електроакустичний перетворювач, який містить біморфний п'єзоелемент, що складається зі з'єднаних між собою мембрани та п'єзоелемента з електродами, причому біморфний п'єзоелемент закріплений у корпусі з отвором, виконаним у вигляді сегмента порожнистої кулі (див. Патент України № 19643, H04R17/00, Бюл. № 12, 2006). Недоліком цього перетворювача є відносно невисокий рівень створюваного звукового тиску. Відомий електроакустичний перетворювач, який містить кільцевий п'єзоелемент з двома електродами (Шарапов В.М. Пьезоэлектрические датчики. - М.: Техносфера, 2006, рис. 9.5). Вказаний перетворювач найбільш близький по технічній суті до того, що заявляється, та вибраний як прототип. Недоліком цього перетворювача є порівняно невисокий рівень вихідного сигналу. В основу корисної моделі поставлена задача вдосконалення електроакустичного перетворювача шляхом додання до перетворювача порожнистого конуса, який закріплено з нижнього торця циліндричного п'єзоелемента, та зрізаного порожнистого конуса, який закріплено з верхнього торця циліндричного п'єзоелемента. Перетворювач містить циліндричний п'єзоелемент з двома електродами. Перетворювач, що пропонується, відрізняється від прототипу тим, що до перетворювача додано порожнистий конус, який закріплено з нижнього торця циліндричного п'єзоелемента, та зрізаний порожнистий конус, який закріплено з верхнього торця циліндричного п'єзоелемента, причому вершини конусів направлені всередину циліндричного п'єзоелемента. Кожна з вказаних відмінних ознак є необхідною, а всі разом - достатніми для досягнення технічного результату. Технічним результатом цієї корисної моделі є підвищення рівня звукового тиску. Корисна модель пояснюється кресленням, де показана конструкція перетворювача, що заявляється. Перетворювач, що заявляється, містить циліндричний п'єзоелемент 1, порожнистий конус 2, який закріплено з нижнього торця циліндричного п'єзоелемента 1, та зрізаний порожнистий конус 3, який закріплено з верхнього торця циліндричного п'єзоелемента 1, причому вершини конусів направлені всередину циліндричного п'єзоелемента. Перетворювач працює наступним чином. При підключенні циліндричного п'єзоелемента до генератора електричних коливань (на кресл. не показаний), він починає коливатись, що спричинює появу звуку. Закріплення порожнистого конуса з нижнього торця циліндричного п'єзоелемента та зрізаного порожнистого конуса з верхнього торця циліндричного п'єзоелемента, дозволяє підвищити рівень звукового тиску, що створюється. Можливість реалізації корисної моделі підтверджується наведеним прикладом конкретного виконання. Був виготовлений електроакустичний перетворювач з циліндричного п'єзоелемента із п'єзокераміки зовнішнім діаметром 116 мм, внутрішнім - 100 мм і висотою 40 мм. Порожнистий конус було виготовлено із латуні Л63Т висотою 10 мм, товщиною стінки 0,2 мм. Зрізаний порожнистий конус було виготовлено із латуні Л63Т висотою 10 мм, товщиною стінки 0,2 мм. Звуковий тиск вимірювався шумоміром RFT 00 024 і склав 97 дБ на резонансній частоті 4,4 кГц. Для прототипа цей показник дорівнює 56 дБ. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Електроакустичний перетворювач, який містить циліндричний п'єзоелемент з двома електродами, який відрізняється тим, що до перетворювача додано порожнистий конус, який закріплено з нижнього торця циліндричного п'єзоелемента, та зрізаний порожнистий конус, який закріплено з верхнього торця циліндричного п'єзоелемента, причому вершини конусів направлені всередину циліндричного п'єзоелемента. 1 UA 88559 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
