Сечозбірник

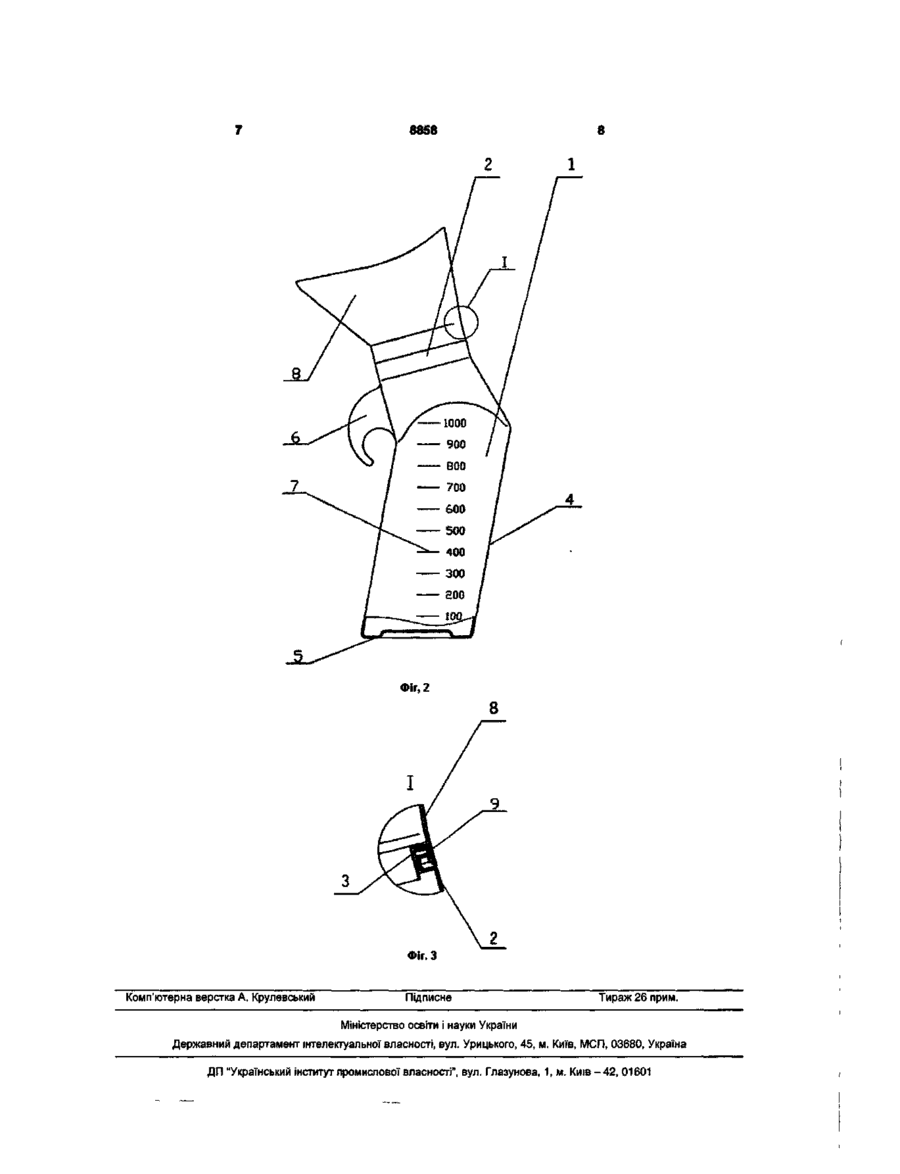

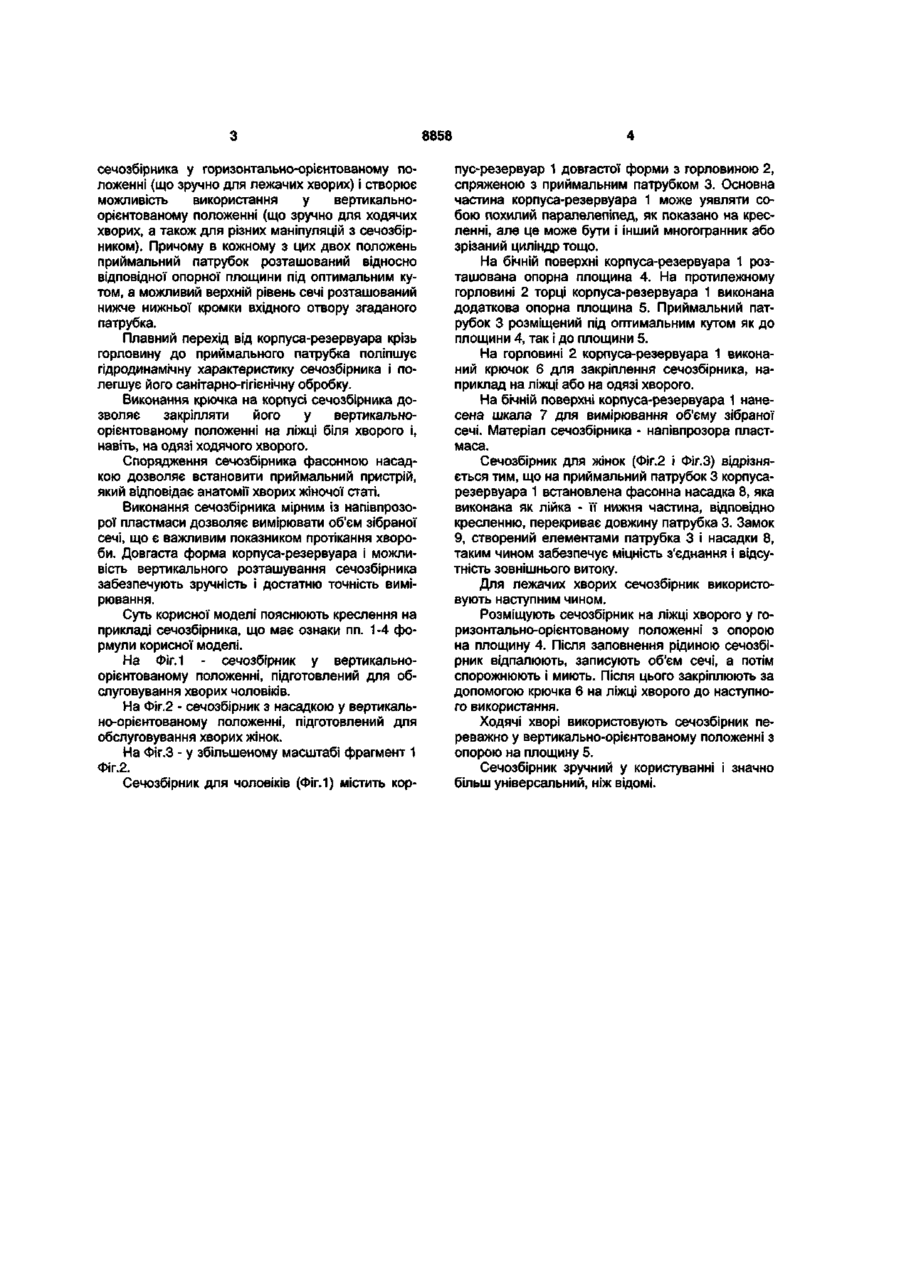

1 Сечозбірник, що містить корпус-резервуар з опорною площиною і циліндричний приймальний патрубок, розміщений під кутом до останньої, який відрізняється тим, що корпус-резервуар виконаний довгастої форми з горловиною, що спряжена зі згаданим приймальним патрубком, а на проти Корисна модель належить до ГІГІЄНІЧНИХ засобів індивідуального використання і призначена для обслуговування хворих, як у домашніх умовах, так і у закладах охорони здоров'я ВІДОМІ сечозбірники, призначені для догляду за хворими [див, наприклад, Нетяженко В 3 , Сьоміна А Г, Присяжнюк М С Загальний та спеціальний догляд за хворими - К „Здоров'я", 1993, с 66, мал 36] Вони мають дві модифікації для жінок і для ЧОЛОВІКІВ Сечозбірник, призначений для жінок, містить закритий овальний корпус-резервуар з плоскою опорною поверхнею і широку приймальну трубку, кінець якої має вигляд лійки з відігнутими краями Сечозбірник, вибраний як прототип, призначений для чоловіків (див там же) Він містить подібний корпус-резервуар з опорною площиною, а його приймальний пристрій має вигляд короткого циліндричного патрубка, розміщеного під кутом до останньої Недоліками прототипу є незручність його використання ходячими хворими чоловічої статі, непридатність для використання хворими жіночої статі, обмеженість функцій тільки збором сечі вимірювання її об'єму не здійснюється Такі недоліки не забезпечують універсальності сечозбірника В основу корисної моделі поставлено задачу удосконалення сечозбірника, в якому шляхом зміни конструкції і матеріалу корпуса-резервуара та лежному горловині торці корпусу-резервуара виконана додаткова опорна площина 2 Сечозбірник за п 1, який відрізняється тим, що на корпусі-резервуарі виконаний крючок 3 Сечозбірник за п 1 або за п 2, який відрізняється тим, що він споряджений фасонною насадкою, виконаною з можливістю установки на приймальний патрубок із забезпеченням МІЦНОСТІ з'єднання і відсутності зовнішнього витоку 4 Сечозбірник за будь-яким із пп 1-3, який відрізняється тим, що він виконаний мірним із напівпрозорої пластмаси спорядження сечозбірника фасонною насадкою створюється можливість використання сечозбірника не тільки у горизонтально-, а і у вертикальноорієнтованому положенні, можливість встановлення на сечозбірник приймального пристрою, що відповідає анатомії хворих жіночої статі, і можливість вимірювання об'єму зібраної сечі Такий технічний результат значно підвищує універсальність сечозбірника Поставлена задача вирішується тим, що в сечозбірнику, який містить корпус-резервуар з опорною площиною і циліндричний приймальний патрубок, розміщений під кутом до останньої, згідно з корисною моделлю, корпус-резервуар виконаний довгастої форми з горловиною, що спряжена зі згаданим приймальним патрубком, а на протилежному горловині торці корпуса-резервуара виконана додаткова опорна площина Крім того, на корпусі-резервуарі виконаний крючок Крім того, сечозбірник споряджений фасонною насадкою, виконаною з можливістю установки на приймальний патрубок із забезпеченням МІЦНОСТІ з'єднання і відсутності зовнішнього витоку Крім того, сечозбірник виконаний мірним із напівпрозорої пластмаси Сукупність ознак п 1 формули корисної моделі створює ефект „два в одному" А саме довгаста форма корпуса-резервуара і наявність двох опорних площин зберігає можливість використання 00 ю 00 00 О) 8858 сечозбірника у горизонтально-орієнтованому положенні (що зручно для лежачих хворих) і створює можливість використання у вертикальноорієнтованому положенні (що зручно для ходячих хворих, а також для різних маніпуляцій з сечозбірником). Причому в кожному з цих двох положень приймальний патрубок розташований відносно відповідної опорної площини під оптимальним кутом, а можливий верхній рівень сечі розташований нижче нижньої кромки вхідного отвору згаданого патрубка. Плавний перехід від корпуса-резервуара крізь горловину до приймального патрубка поліпшує гідродинамічну характеристику сечозбірника і полегшує його санітарно-гігієнічну обробку. Виконання крючка на корпусі сечозбірника дозволяє закріпляти його у вертикальноорієнтованому положенні на ліжці біля хворого і, навіть, на одязі ходячого хворого. Спорядження сечозбірника фасонною насадкою дозволяє встановити приймальний пристрій, який відповідає анатомії хворих жіночої статі. Виконання сечозбірника мірним із напівпрозорої пластмаси дозволяє вимірювати об'єм зібраної сечі, що є важливим показником протікання хвороби. Довгаста форма корпуса-резервуара і можливість вертикального розташування сечозбірника забезпечують зручність і достатню точність вимірювання. Суть корисної моделі пояснюють креслення на прикладі сечозбірника, що має ознаки пп. 1-4 формули корисної моделі. На Фіг.1 - сечозбірник у вертикальноорієнтованому положенні, підготовлений для обслуговування хворих чоловіків. На Фіг.2 - сечозбірник з насадкою у вертикально-орієнтованому положенні, підготовлений для обслуговування хворих жінок. На Фіг.З - у збільшеному масштабі фрагмент 1 Фіг.2. Сечозбірник для чоловіків (Фіг.1) містить кор пус-резервуар 1 довгастої форми з горловиною 2, спряженою з приймальним патрубком 3. Основна частина корпуса-резервуара 1 може уявляти собою похилий паралелепіпед, як показано на кресленні, але це може бути і інший многогранник або зрізаний циліндр тощо. На бічній поверхні корпуса-резервуара 1 розташована опорна площина 4. На протилежному горловині 2 торці корпуса-резервуара 1 виконана додаткова опорна площина 5. Приймальний патрубок 3 розміщений під оптимальним кутом як до площини 4, так і до площини 5. На горловині 2 корпуса-резервуара 1 виконаний крючок 6 для закріплення сечозбірника, наприклад на ліжці або на одязі хворого. На бічній поверхні корпуса-резервуара 1 нанесена шкала 7 для вимірювання об'єму зібраної сечі. Матеріал сечозбірника - напівпрозора пластмаса. Сечозбірник для жінок (Фіг.2 і Фіг.З) відрізняється тим, що на приймальний патрубок 3 корпусарезервуара 1 встановлена фасонна насадка 8, яка виконана як лійка - її нижня частина, відповідно кресленню, перекриває довжину патрубка 3. Замок 9, створений елементами патрубка 3 і насадки 8, таким чином забезпечує міцність з'єднання і відсутність зовнішнього витоку. Для лежачих хворих сечозбірник використовують наступним чином. Розміщують сечозбірник на ліжці хворого у горизонтально-орієнтованому положенні з опорою на площину 4. Після заповнення рідиною сечозбірник відпалюють, записують об'єм сечі, а потім спорожнюють і миють. Після цього закріплюють за допомогою крючка 6 на ліжці хворого до наступного використання. Ходячі хворі використовують сечозбірник переважно у вертикально-орієнтованому положенні з опорою на площину 5. Сечозбірник зручний у користуванні і значно більш універсальний, ніж відомі. 8S88 8858 Фіг, 2 Фіг. З Комп'ютерна верстка А. Крулевський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
