Тренажер “ремені з кільцями “лазар”

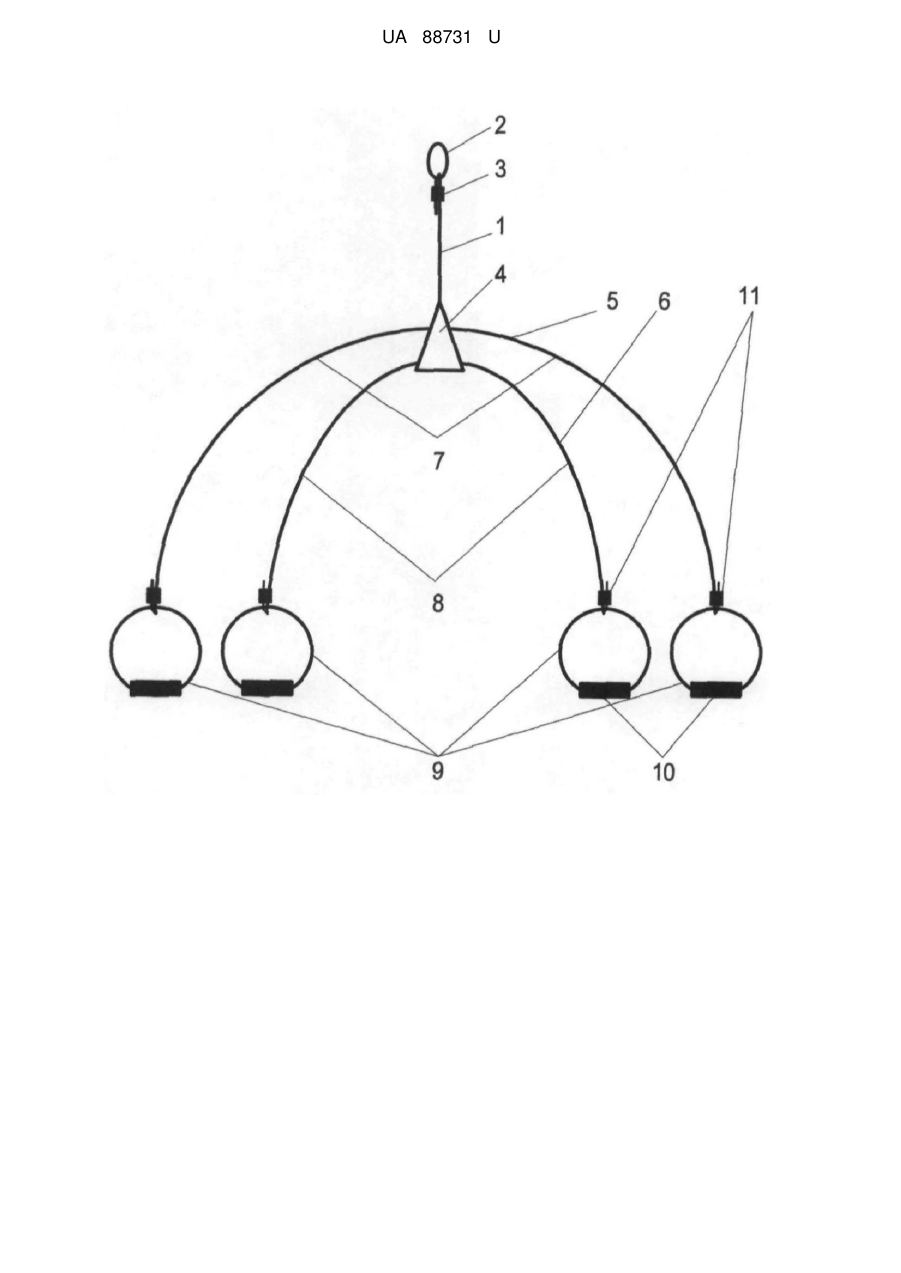

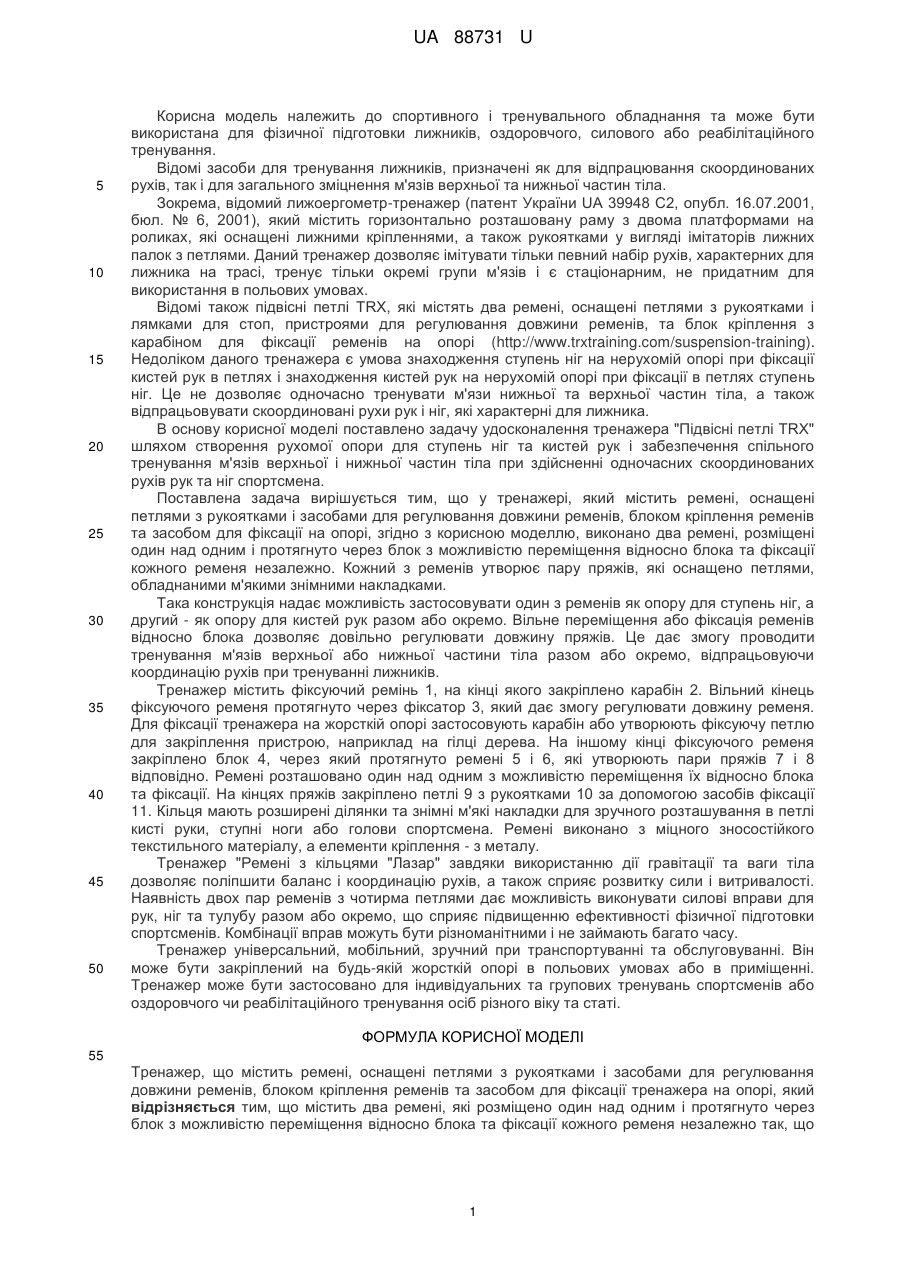

Реферат: Тренажер містить два ремені, оснащені петлями з рукоятками і засобами для регулювання довжини ременів, блоком кріплення ременів та засобом для фіксації тренажера на опорі. Ремені розміщено один над одним і протягнуто через блок з можливістю переміщення відносно блока та фіксації кожного ременя незалежно так, що кожний ремінь утворює пару пряжів, які оснащено петлями. При цьому петлі обладнані знімними накладками. UA 88731 U (54) ТРЕНАЖЕР "РЕМЕНІ З КІЛЬЦЯМИ "ЛАЗАР" UA 88731 U UA 88731 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до спортивного і тренувального обладнання та може бути використана для фізичної підготовки лижників, оздоровчого, силового або реабілітаційного тренування. Відомі засоби для тренування лижників, призначені як для відпрацювання скоординованих рухів, так і для загального зміцнення м'язів верхньої та нижньої частин тіла. Зокрема, відомий лижоергометр-тренажер (патент України UA 39948 С2, опубл. 16.07.2001, бюл. № 6, 2001), який містить горизонтально розташовану раму з двома платформами на роликах, які оснащені лижними кріпленнями, а також рукоятками у вигляді імітаторів лижних палок з петлями. Даний тренажер дозволяє імітувати тільки певний набір рухів, характерних для лижника на трасі, тренує тільки окремі групи м'язів і є стаціонарним, не придатним для використання в польових умовах. Відомі також підвісні петлі TRX, які містять два ремені, оснащені петлями з рукоятками і лямками для стоп, пристроями для регулювання довжини ременів, та блок кріплення з карабіном для фіксації ременів на опорі (http://www.trxtraining.com/suspension-training). Недоліком даного тренажера є умова знаходження ступень ніг на нерухомій опорі при фіксації кистей рук в петлях і знаходження кистей рук на нерухомій опорі при фіксації в петлях ступень ніг. Це не дозволяє одночасно тренувати м'язи нижньої та верхньої частин тіла, а також відпрацьовувати скоординовані рухи рук і ніг, які характерні для лижника. В основу корисної моделі поставлено задачу удосконалення тренажера "Підвісні петлі TRX" шляхом створення рухомої опори для ступень ніг та кистей рук і забезпечення спільного тренування м'язів верхньої і нижньої частин тіла при здійсненні одночасних скоординованих рухів рук та ніг спортсмена. Поставлена задача вирішується тим, що у тренажері, який містить ремені, оснащені петлями з рукоятками і засобами для регулювання довжини ременів, блоком кріплення ременів та засобом для фіксації на опорі, згідно з корисною моделлю, виконано два ремені, розміщені один над одним і протягнуто через блок з можливістю переміщення відносно блока та фіксації кожного ременя незалежно. Кожний з ременів утворює пару пряжів, які оснащено петлями, обладнаними м'якими знімними накладками. Така конструкція надає можливість застосовувати один з ременів як опору для ступень ніг, а другий - як опору для кистей рук разом або окремо. Вільне переміщення або фіксація ременів відносно блока дозволяє довільно регулювати довжину пряжів. Це дає змогу проводити тренування м'язів верхньої або нижньої частини тіла разом або окремо, відпрацьовуючи координацію рухів при тренуванні лижників. Тренажер містить фіксуючий ремінь 1, на кінці якого закріплено карабін 2. Вільний кінець фіксуючого ременя протягнуто через фіксатор 3, який дає змогу регулювати довжину ременя. Для фіксації тренажера на жорсткій опорі застосовують карабін або утворюють фіксуючу петлю для закріплення пристрою, наприклад на гілці дерева. На іншому кінці фіксуючого ременя закріплено блок 4, через який протягнуто ремені 5 і 6, які утворюють пари пряжів 7 і 8 відповідно. Ремені розташовано один над одним з можливістю переміщення їх відносно блока та фіксації. На кінцях пряжів закріплено петлі 9 з рукоятками 10 за допомогою засобів фіксації 11. Кільця мають розширені ділянки та знімні м'які накладки для зручного розташування в петлі кисті руки, ступні ноги або голови спортсмена. Ремені виконано з міцного зносостійкого текстильного матеріалу, а елементи кріплення - з металу. Тренажер "Ремені з кільцями "Лазар" завдяки використанню дії гравітації та ваги тіла дозволяє поліпшити баланс і координацію рухів, а також сприяє розвитку сили і витривалості. Наявність двох пар ременів з чотирма петлями дає можливість виконувати силові вправи для рук, ніг та тулубу разом або окремо, що сприяє підвищенню ефективності фізичної підготовки спортсменів. Комбінації вправ можуть бути різноманітними і не займають багато часу. Тренажер універсальний, мобільний, зручний при транспортуванні та обслуговуванні.Він може бути закріплений на будь-якій жорсткій опорі в польових умовах або в приміщенні. Тренажер може бути застосовано для індивідуальних та групових тренувань спортсменів або оздоровчого чи реабілітаційного тренування осіб різного віку та статі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Тренажер, що містить ремені, оснащені петлями з рукоятками і засобами для регулювання довжини ременів, блоком кріплення ременів та засобом для фіксації тренажера на опорі, який відрізняється тим, що містить два ремені, які розміщено один над одним і протягнуто через блок з можливістю переміщення відносно блока та фіксації кожного ременя незалежно так, що 1 UA 88731 U кожний ремінь утворює пару пряжів, які оснащено петлями, при цьому петлі обладнані знімними накладками. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
