Атмосферний конденсатний бак

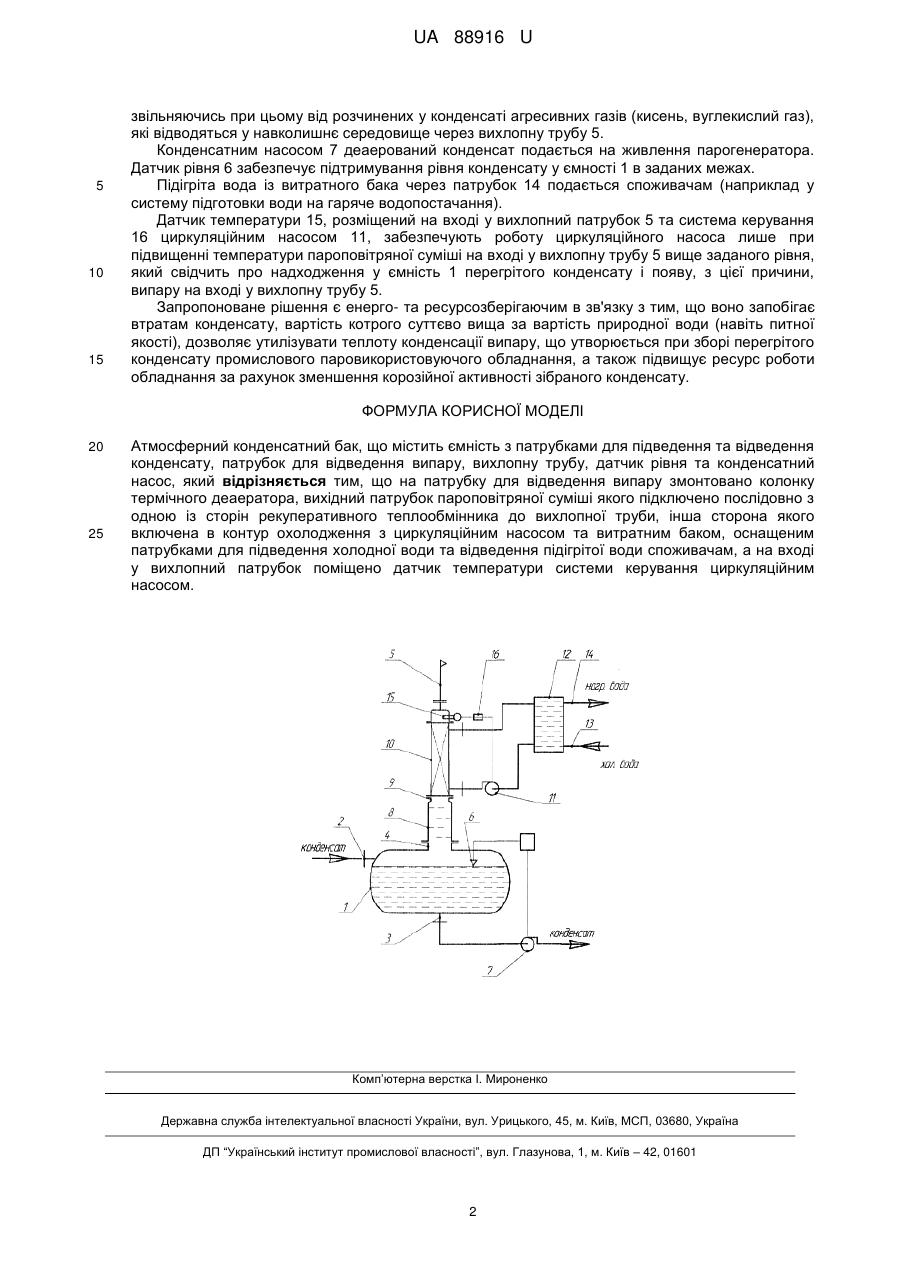

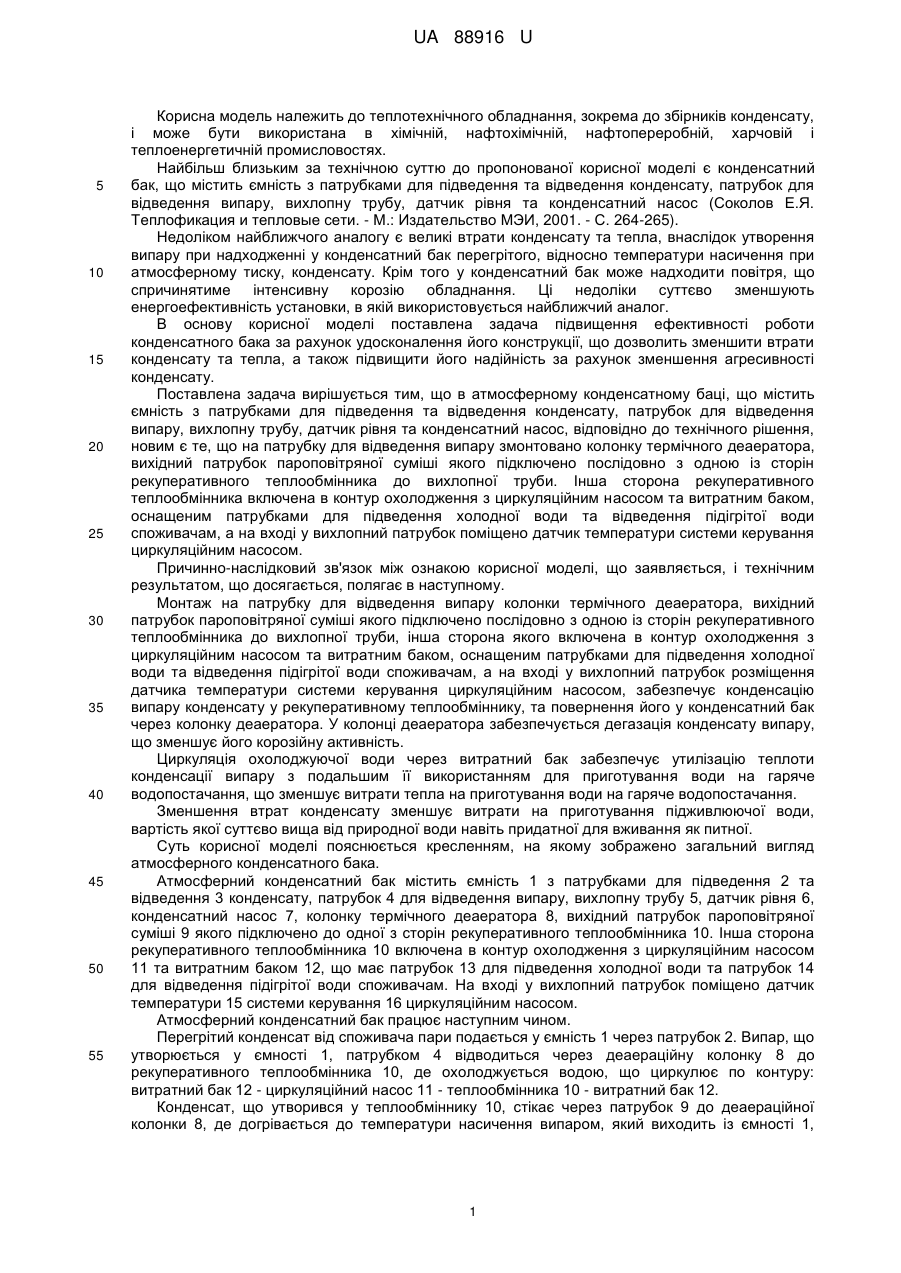

Реферат: Атмосферний конденсатний бак містить ємність з патрубками для підведення та відведення конденсату, патрубок для відведення випару, вихлопну трубу, датчик рівня та конденсатний насос. На патрубку для відведення випару змонтовано колонку термічного деаератора, вихідний патрубок пароповітряної суміші якого підключено послідовно з одною із сторін рекуперативного теплообмінника до вихлопної труби, інша сторона якого включена в контур охолодження з циркуляційним насосом та витратним баком. Бак оснащений патрубками для підведення холодної води та відведення підігрітої води споживачам, а на вході у вихлопний патрубок поміщено датчик температури системи керування циркуляційним насосом. UA 88916 U (54) АТМОСФЕРНИЙ КОНДЕНСАТНИЙ БАК UA 88916 U UA 88916 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до теплотехнічного обладнання, зокрема до збірників конденсату, і може бути використана в хімічній, нафтохімічній, нафтопереробній, харчовій і теплоенергетичній промисловостях. Найбільш близьким за технічною суттю до пропонованої корисної моделі є конденсатний бак, що містить ємність з патрубками для підведення та відведення конденсату, патрубок для відведення випару, вихлопну трубу, датчик рівня та конденсатний насос (Соколов Е.Я. Теплофикация и тепловые сети. - М.: Издательство МЭИ, 2001. - С. 264-265). Недоліком найближчого аналогу є великі втрати конденсату та тепла, внаслідок утворення випару при надходженні у конденсатний бак перегрітого, відносно температури насичення при атмосферному тиску, конденсату. Крім того у конденсатний бак може надходити повітря, що спричинятиме інтенсивну корозію обладнання. Ці недоліки суттєво зменшують енергоефективність установки, в якій використовується найближчий аналог. В основу корисної моделі поставлена задача підвищення ефективності роботи конденсатного бака за рахунок удосконалення його конструкції, що дозволить зменшити втрати конденсату та тепла, а також підвищити його надійність за рахунок зменшення агресивності конденсату. Поставлена задача вирішується тим, що в атмосферному конденсатному баці, що містить ємність з патрубками для підведення та відведення конденсату, патрубок для відведення випару, вихлопну трубу, датчик рівня та конденсатний насос, відповідно до технічного рішення, новим є те, що на патрубку для відведення випару змонтовано колонку термічного деаератора, вихідний патрубок пароповітряної суміші якого підключено послідовно з одною із сторін рекуперативного теплообмінника до вихлопної труби. Інша сторона рекуперативного теплообмінника включена в контур охолодження з циркуляційним насосом та витратним баком, оснащеним патрубками для підведення холодної води та відведення підігрітої води споживачам, а на вході у вихлопний патрубок поміщено датчик температури системи керування циркуляційним насосом. Причинно-наслідковий зв'язок між ознакою корисної моделі, що заявляється, і технічним результатом, що досягається, полягає в наступному. Монтаж на патрубку для відведення випару колонки термічного деаератора, вихідний патрубок пароповітряної суміші якого підключено послідовно з одною із сторін рекуперативного теплообмінника до вихлопної труби, інша сторона якого включена в контур охолодження з циркуляційним насосом та витратним баком, оснащеним патрубками для підведення холодної води та відведення підігрітої води споживачам, а на вході у вихлопний патрубок розміщення датчика температури системи керування циркуляційним насосом, забезпечує конденсацію випару конденсату у рекуперативному теплообміннику, та повернення його у конденсатний бак через колонку деаератора. У колонці деаератора забезпечується дегазація конденсату випару, що зменшує його корозійну активність. Циркуляція охолоджуючої води через витратний бак забезпечує утилізацію теплоти конденсації випару з подальшим її використанням для приготування води на гаряче водопостачання, що зменшує витрати тепла на приготування води на гаряче водопостачання. Зменшення втрат конденсату зменшує витрати на приготування підживлюючої води, вартість якої суттєво вища від природної води навіть придатної для вживання як питної. Суть корисної моделі пояснюється кресленням, на якому зображено загальний вигляд атмосферного конденсатного бака. Атмосферний конденсатний бак містить ємність 1 з патрубками для підведення 2 та відведення 3 конденсату, патрубок 4 для відведення випару, вихлопну трубу 5, датчик рівня 6, конденсатний насос 7, колонку термічного деаератора 8, вихідний патрубок пароповітряної суміші 9 якого підключено до одної з сторін рекуперативного теплообмінника 10. Інша сторона рекуперативного теплообмінника 10 включена в контур охолодження з циркуляційним насосом 11 та витратним баком 12, що має патрубок 13 для підведення холодної води та патрубок 14 для відведення підігрітої води споживачам. На вході у вихлопний патрубок поміщено датчик температури 15 системи керування 16 циркуляційним насосом. Атмосферний конденсатний бак працює наступним чином. Перегрітий конденсат від споживача пари подається у ємність 1 через патрубок 2. Випар, що утворюється у ємності 1, патрубком 4 відводиться через деаераційну колонку 8 до рекуперативного теплообмінника 10, де охолоджується водою, що циркулює по контуру: витратний бак 12 - циркуляційний насос 11 - теплообмінника 10 - витратний бак 12. Конденсат, що утворився у теплообміннику 10, стікає через патрубок 9 до деаераційної колонки 8, де догрівається до температури насичення випаром, який виходить із ємності 1, 1 UA 88916 U 5 10 15 звільняючись при цьому від розчинених у конденсаті агресивних газів (кисень, вуглекислий газ), які відводяться у навколишнє середовище через вихлопну трубу 5. Конденсатним насосом 7 деаерований конденсат подається на живлення парогенератора. Датчик рівня 6 забезпечує підтримування рівня конденсату у ємності 1 в заданих межах. Підігріта вода із витратного бака через патрубок 14 подається споживачам (наприклад у систему підготовки води на гаряче водопостачання). Датчик температури 15, розміщений на вході у вихлопний патрубок 5 та система керування 16 циркуляційним насосом 11, забезпечують роботу циркуляційного насоса лише при підвищенні температури пароповітряної суміші на вході у вихлопну трубу 5 вище заданого рівня, який свідчить про надходження у ємність 1 перегрітого конденсату і появу, з цієї причини, випару на вході у вихлопну трубу 5. Запропоноване рішення є енерго- та ресурсозберігаючим в зв'язку з тим, що воно запобігає втратам конденсату, вартість котрого суттєво вища за вартість природної води (навіть питної якості), дозволяє утилізувати теплоту конденсації випару, що утворюється при зборі перегрітого конденсату промислового паровикористовуючого обладнання, а також підвищує ресурс роботи обладнання за рахунок зменшення корозійної активності зібраного конденсату. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Атмосферний конденсатний бак, що містить ємність з патрубками для підведення та відведення конденсату, патрубок для відведення випару, вихлопну трубу, датчик рівня та конденсатний насос, який відрізняється тим, що на патрубку для відведення випару змонтовано колонку термічного деаератора, вихідний патрубок пароповітряної суміші якого підключено послідовно з одною із сторін рекуперативного теплообмінника до вихлопної труби, інша сторона якого включена в контур охолодження з циркуляційним насосом та витратним баком, оснащеним патрубками для підведення холодної води та відведення підігрітої води споживачам, а на вході у вихлопний патрубок поміщено датчик температури системи керування циркуляційним насосом. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
