Фільтр для очищення води

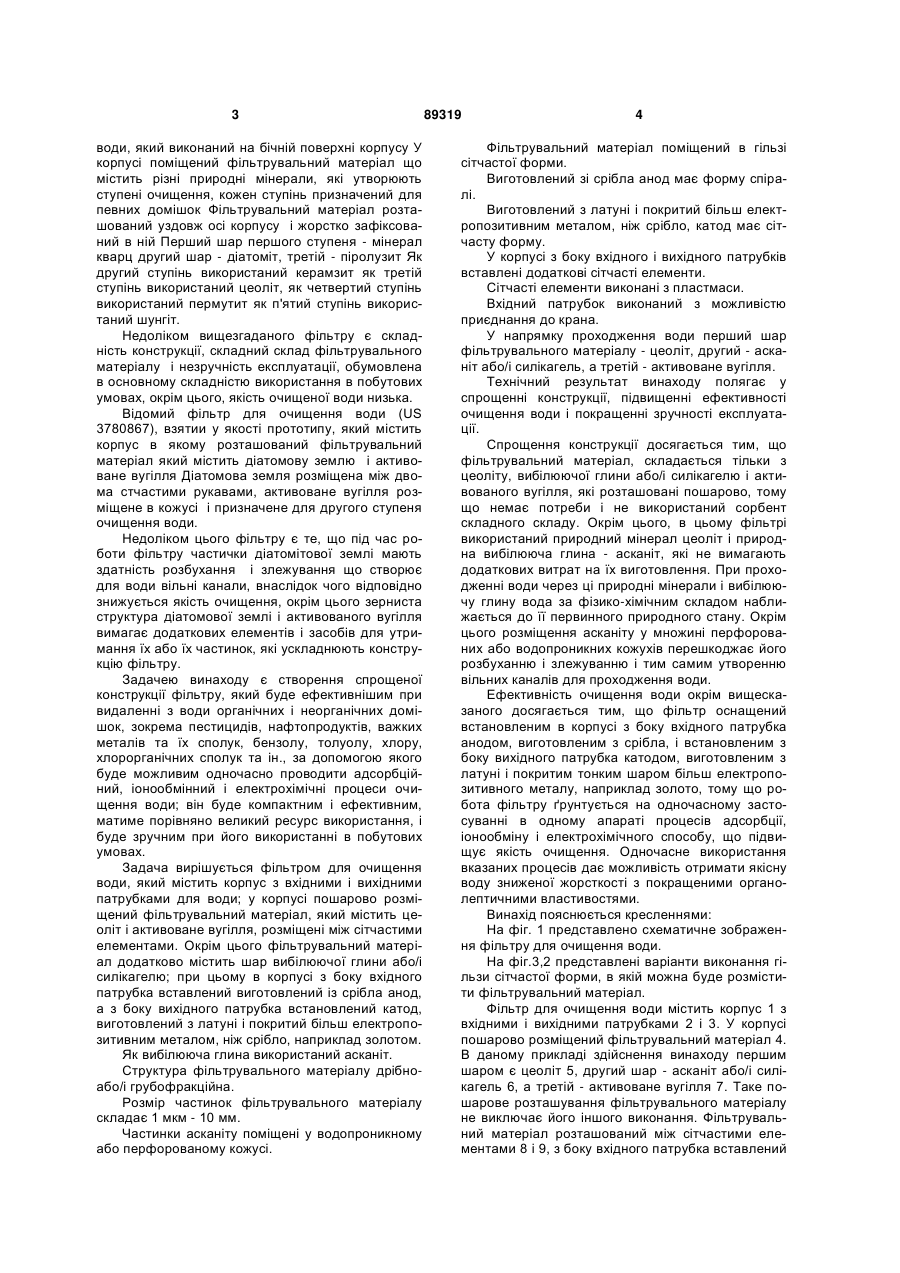

1. Фільтр для очищення води, що містить корпус з вхідними і вихідними патрубками для води, пошарово розміщений в корпусі фільтрувальний матеріал, який містить цеоліт і активоване вугілля, розміщені між сітчастими елементами, який відрізняється тим, що фільтрувальний матеріал додатково містить шар вибілюючої глини або/і силікагелю, при цьому в корпусі з боку вхідного патрубка встановлений виготовлений з срібла анод, а з боку вихідного патрубка встановлений катод, виготовлений з латуні і покритий більш електропозитивним металом, ніж срібло, наприклад золотом. 2. Фільтр за п. 1, який відрізняється тим, що як вибілююча глина використаний асканіт. C2 2 89319 1 3 води, який виконаний на бічній поверхні корпусу У корпусі поміщений фільтрувальний матеріал що містить різні природні мінерали, які утворюють ступені очищення, кожен ступінь призначений для певних домішок Фільтрувальний матеріал розташований уздовж осі корпусу і жорстко зафіксований в ній Перший шар першого ступеня - мінерал кварц другий шар - діатоміт, третій - піролузит Як другий ступінь використаний керамзит як третій ступінь використаний цеоліт, як четвертий ступінь використаний пермутит як п'ятий ступінь використаний шунгіт. Недоліком вищезгаданого фільтру є складність конструкції, складний склад фільтрувального матеріалу і незручність експлуатації, обумовлена в основному складністю використання в побутових умовах, окрім цього, якість очищеної води низька. Відомий фільтр для очищення води (US 3780867), взятии у якості прототипу, який містить корпус в якому розташований фільтрувальний матеріал який містить діатомову землю і активоване вугілля Діатомова земля розміщена між двома стчастими рукавами, активоване вугілля розміщене в кожусі і призначене для другого ступеня очищення води. Недоліком цього фільтру є те, що під час роботи фільтру частички діатомітової землі мають здатність розбухання і злежування що створює для води вільні канали, внаслідок чого відповідно знижується якість очищення, окрім цього зерниста структура діатомової землі і активованого вугілля вимагає додаткових елементів і засобів для утримання їх або їх частинок, які ускладнюють конструкцію фільтру. Задачею винаходу є створення спрощеної конструкції фільтру, який буде ефективнішим при видаленні з води органічних і неорганічних домішок, зокрема пестицидів, нафтопродуктів, важких металів та їх сполук, бензолу, толуолу, хлору, хлорорганічних сполук та ін., за допомогою якого буде можливим одночасно проводити адсорбційний, іонообмінний і електрохімічні процеси очищення води; він буде компактним і ефективним, матиме порівняно великий ресурс використання, і буде зручним при його використанні в побутових умовах. Задача вирішується фільтром для очищення води, який містить корпус з вхідними і вихідними патрубками для води; у корпусі пошарово розміщений фільтрувальний матеріал, який містить цеоліт і активоване вугілля, розміщені між сітчастими елементами. Окрім цього фільтрувальний матеріал додатково містить шар вибілюючої глини або/і силікагелю; при цьому в корпусі з боку вхідного патрубка вставлений виготовлений із срібла анод, а з боку вихідного патрубка встановлений катод, виготовлений з латуні і покритий більш електропозитивним металом, ніж срібло, наприклад золотом. Як вибілююча глина використаний асканіт. Структура фільтрувального матеріалу дрібноабо/і грубофракційна. Розмір частинок фільтрувального матеріалу складає 1 мкм - 10 мм. Частинки асканіту поміщені у водопроникному або перфорованому кожусі. 89319 4 Фільтрувальний матеріал поміщений в гільзі сітчастої форми. Виготовлений зі срібла анод має форму спіралі. Виготовлений з латуні і покритий більш електропозитивним металом, ніж срібло, катод має сітчасту форму. У корпусі з боку вхідного і вихідного патрубків вставлені додаткові сітчасті елементи. Сітчасті елементи виконані з пластмаси. Вхідний патрубок виконаний з можливістю приєднання до крана. У напрямку проходження води перший шар фільтрувального матеріалу - цеоліт, другий - асканіт або/і силікагель, а третій - активоване вугілля. Технічний результат винаходу полягає у спрощенні конструкції, підвищенні ефективності очищення води і покращенні зручності експлуатації. Спрощення конструкції досягається тим, що фільтрувальний матеріал, складається тільки з цеоліту, вибілюючої глини або/і силікагелю і активованого вугілля, які розташовані пошарово, тому що немає потреби і не використаний сорбент складного складу. Окрім цього, в цьому фільтрі використаний природний мінерал цеоліт і природна вибілююча глина - асканіт, які не вимагають додаткових витрат на їх виготовлення. При проходженні води через ці природні мінерали і вибілюючу глину вода за фізико-хімічним складом наближається до її первинного природного стану. Окрім цього розміщення асканіту у множині перфорованих або водопроникних кожухів перешкоджає його розбуханню і злежуванню і тим самим утворенню вільних каналів для проходження води. Ефективність очищення води окрім вищесказаного досягається тим, що фільтр оснащений встановленим в корпусі з боку вхідного патрубка анодом, виготовленим з срібла, і встановленим з боку вихідного патрубка катодом, виготовленим з латуні і покритим тонким шаром більш електропозитивного металу, наприклад золото, тому що робота фільтру ґрунтується на одночасному застосуванні в одному апараті процесів адсорбції, іонообміну і електрохімічного способу, що підвищує якість очищення. Одночасне використання вказаних процесів дає можливість отримати якісну воду зниженої жорсткості з покращеними органолептичними властивостями. Винахід пояснюється кресленнями: На фіг. 1 представлено схематичне зображення фільтру для очищення води. На фіг.3,2 представлені варіанти виконання гільзи сітчастої форми, в якій можна буде розмістити фільтрувальний матеріал. Фільтр для очищення води містить корпус 1 з вхідними і вихідними патрубками 2 і 3. У корпусі пошарово розміщений фільтрувальний матеріал 4. В даному прикладі здійснення винаходу першим шаром є цеоліт 5, другий шар - асканіт або/і силікагель 6, а третій - активоване вугілля 7. Таке пошарове розташування фільтрувального матеріалу не виключає його іншого виконання. Фільтрувальний матеріал розташований між сітчастими елементами 8 і 9, з боку вхідного патрубка вставлений 5 виготовлений з срібла анод 10, який в даному прикладі здійснення винаходу має форму спіралі, а з боку вихідного патрубка вставлений виготовлений з латуні і покритий золотом катод 11, який має сітчасту форму. Окрім цього, в корпусі фільтра вставлені додаткові сітчасті елементи 12 і 13. Вхідний патрубок виконаний з можливістю під'єднання до вихідного патрубка побутового крана або змішувача безпосередньо або за допомогою різних кріпильних засобів. Вибілюючу глину, асканіт, можна розмістити у множині водопроникних або перфорованих кожухів (на кресленнях не показано), щоб запобігти злежуванню або розбуханню; фільтрувальний матеріал, має дрібнозернисту і/або грубозернисту структуру, наприклад розміри фракцій цеоліту можуть складати 0,5-4 мм або більше, активованого вугілля 0,5-2 мм або більше, а розміри фракцій асканіту або силікагелю 1 мкм і більше. Фільтрувальний матеріал розміщений в сітчастій гільзі 14; природно гільза має форму і розміри, що дозволяють щільно розташувати її в корпусі; при цьому фільтрувальний матеріал, можна буде розмістити в різній послідовності. Фільтр працює таким чином: Фільтр вхідним патрубком 2 корпуси 1 встановлюють на вихідному патрубку побутового крана або змішувача, відкривають кран і вода починає протікання до вихідного патрубка фільтру через фільтрувальний матеріал; водопровідна середньозабруднена вода додатково очищається. Такий фільтр з максимальною ефективністю очищає питну водопровідну воду з середньою продуктивністю приблизно 120 л/діб, з середнім навантажен 89319 6 ням 12л/мін. Гарантований ресурс роботи фільтру 7200 літрів в циклі, при цьому, потрібно відзначити, що ресурс і продуктивність фільтру багато в чому залежать від його розмірів, об'єму фільтрувального матеріалу та інших чинників. Після закінчення вищезгаданої тривалості функціонування фільтру (ресурс) слід видалити з фільтру фільтрувальний матеріал. Для цього з фільтру вилучають сітчасті елементи і розміщений між ними анод. Після видалення фільтрувального матеріалу здійснюють промивання, після чого замість відпрацьованого матеріалу завантажують свіжу масу фільтрувального матеріалу у відповідній послідовності; у такій послідовності розміщують у ньому сітчасті елементи і анод. Після цього фільтр готовий для повторного використання. Видалений відпрацьований фільтрувальний матеріал не токсичний і його можна викинути на полігон промислових відходів або на загальне сміттєзвалище. У домашніх умовах використання такого фільтру для питної водопровідної води з централізованої системи колективного водопостачання дає можливість споживачеві вживати очищену відповідно до стандартів якісну питну воду, запобігаючи тим самим багатьом специфічних захворювань завдяки посиленому бактерицидному ефекту електрохімічного способу знезараження води. Вищезгаданим фільтром можна видалити з води галогенні або галогензаміщені домішки до кількостей, які не перевищують гранично допустиму концентрацію. Видалення колоїдних частинок сприяє бактеріологічному очищенню води. 7 Комп’ютерна верстка І.Скворцова 89319 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
