Повітряний аератор

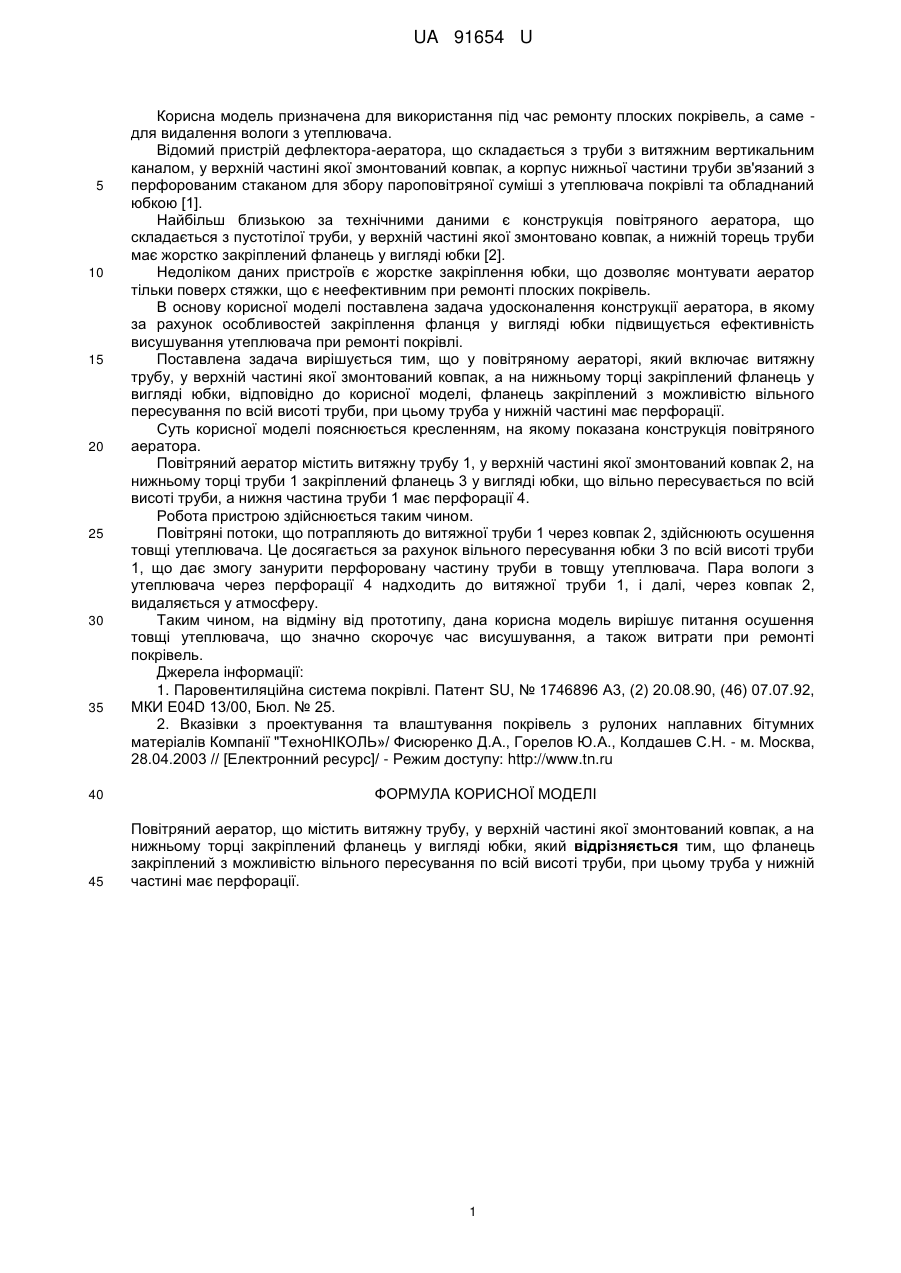

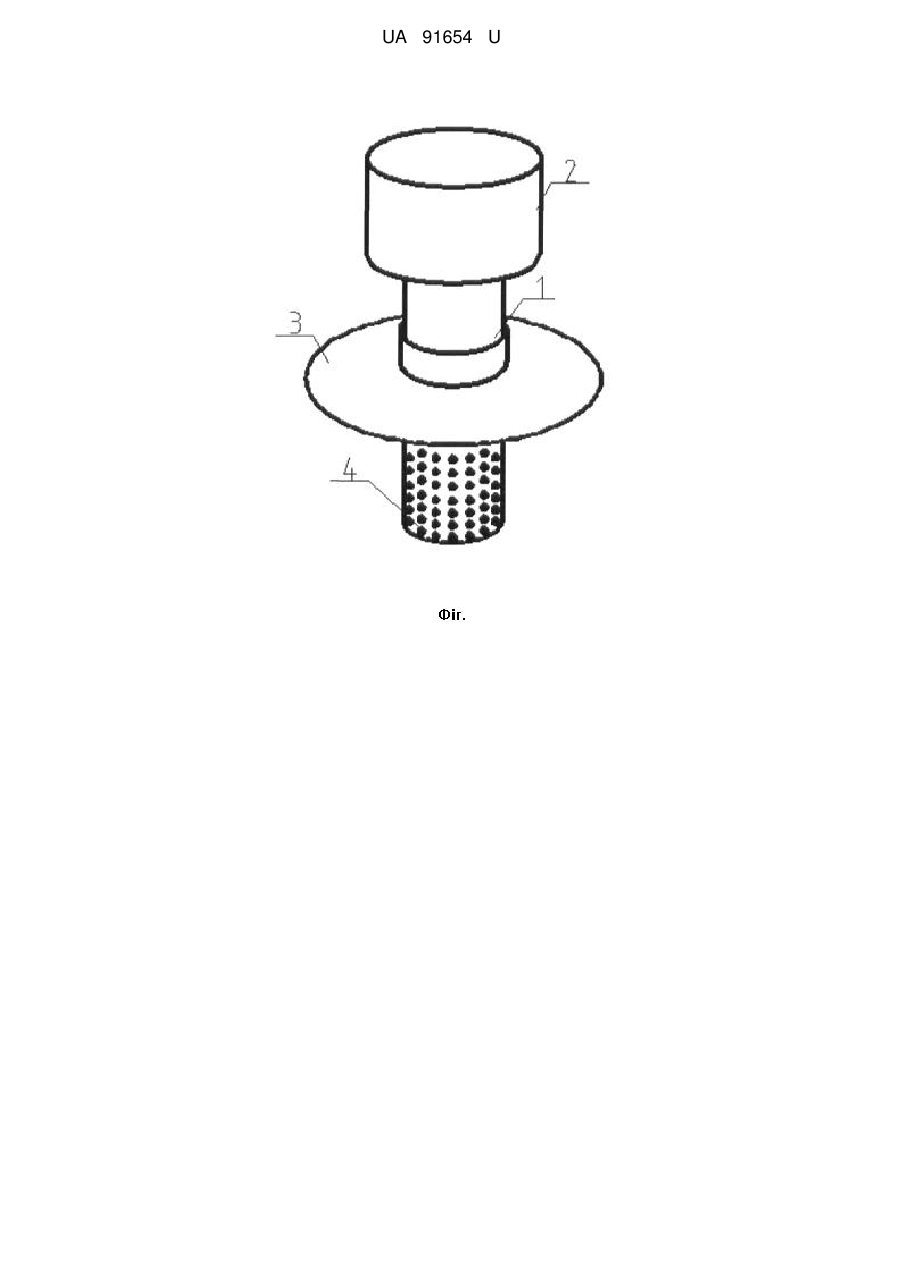

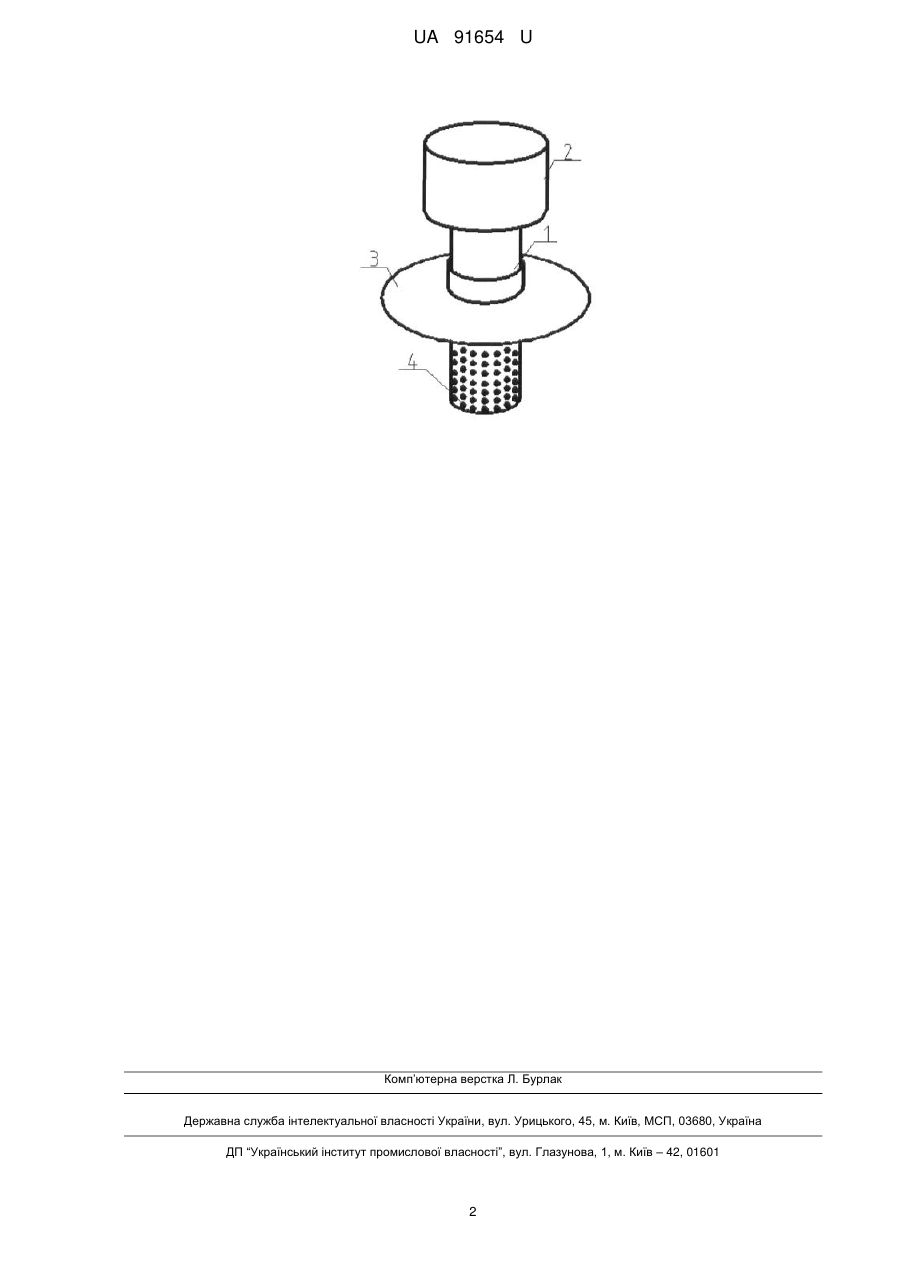

Реферат: Повітряний аератор містить витяжну трубу, у верхній частині якої змонтований ковпак, а на нижньому торці закріплений фланець у вигляді юбки. Фланець закріплений з можливістю вільного пересування по всій висоті труби, при цьому труба у нижній частині має перфорації. UA 91654 U (12) UA 91654 U UA 91654 U 5 10 15 20 25 30 35 40 45 Корисна модель призначена для використання під час ремонту плоских покрівель, а саме для видалення вологи з утеплювача. Відомий пристрій дефлектора-аератора, що складається з труби з витяжним вертикальним каналом, у верхній частині якої змонтований ковпак, а корпус нижньої частини труби зв'язаний з перфорованим стаканом для збору пароповітряної суміші з утеплювача покрівлі та обладнаний юбкою [1]. Найбільш близькою за технічними даними є конструкція повітряного аератора, що складається з пустотілої труби, у верхній частині якої змонтовано ковпак, а нижній торець труби має жорстко закріплений фланець у вигляді юбки [2]. Недоліком даних пристроїв є жорстке закріплення юбки, що дозволяє монтувати аератор тільки поверх стяжки, що є неефективним при ремонті плоских покрівель. В основу корисної моделі поставлена задача удосконалення конструкції аератора, в якому за рахунок особливостей закріплення фланця у вигляді юбки підвищується ефективність висушування утеплювача при ремонті покрівлі. Поставлена задача вирішується тим, що у повітряному аераторі, який включає витяжну трубу, у верхній частині якої змонтований ковпак, а на нижньому торці закріплений фланець у вигляді юбки, відповідно до корисної моделі, фланець закріплений з можливістю вільного пересування по всій висоті труби, при цьому труба у нижній частині має перфорації. Суть корисної моделі пояснюється кресленням, на якому показана конструкція повітряного аератора. Повітряний аератор містить витяжну трубу 1, у верхній частині якої змонтований ковпак 2, на нижньому торці труби 1 закріплений фланець 3 у вигляді юбки, що вільно пересувається по всій висоті труби, а нижня частина труби 1 має перфорації 4. Робота пристрою здійснюється таким чином. Повітряні потоки, що потрапляють до витяжної труби 1 через ковпак 2, здійснюють осушення товщі утеплювача. Це досягається за рахунок вільного пересування юбки 3 по всій висоті труби 1, що дає змогу занурити перфоровану частину труби в товщу утеплювача. Пара вологи з утеплювача через перфорації 4 надходить до витяжної труби 1, і далі, через ковпак 2, видаляється у атмосферу. Таким чином, на відміну від прототипу, дана корисна модель вирішує питання осушення товщі утеплювача, що значно скорочує час висушування, а також витрати при ремонті покрівель. Джерела інформації: 1. Паровентиляційна система покрівлі. Патент SU, № 1746896 A3, (2) 20.08.90, (46) 07.07.92, МКИ Е04D 13/00, Бюл. № 25. 2. Вказівки з проектування та влаштування покрівель з рулоних наплавних бітумних матеріалів Компанії "ТехноНІКОЛЬ»/ Фисюренко Д.А., Горелов Ю.А., Колдашев С.Н. - м. Москва, 28.04.2003 // [Електронний ресурс]/ - Режим доступу: http://www.tn.ru ФОРМУЛА КОРИСНОЇ МОДЕЛІ Повітряний аератор, що містить витяжну трубу, у верхній частині якої змонтований ковпак, а на нижньому торці закріплений фланець у вигляді юбки, який відрізняється тим, що фланець закріплений з можливістю вільного пересування по всій висоті труби, при цьому труба у нижній частині має перфорації. 1 UA 91654 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
