Спосіб і пристрій для створення інфрачервоної хибної цілі

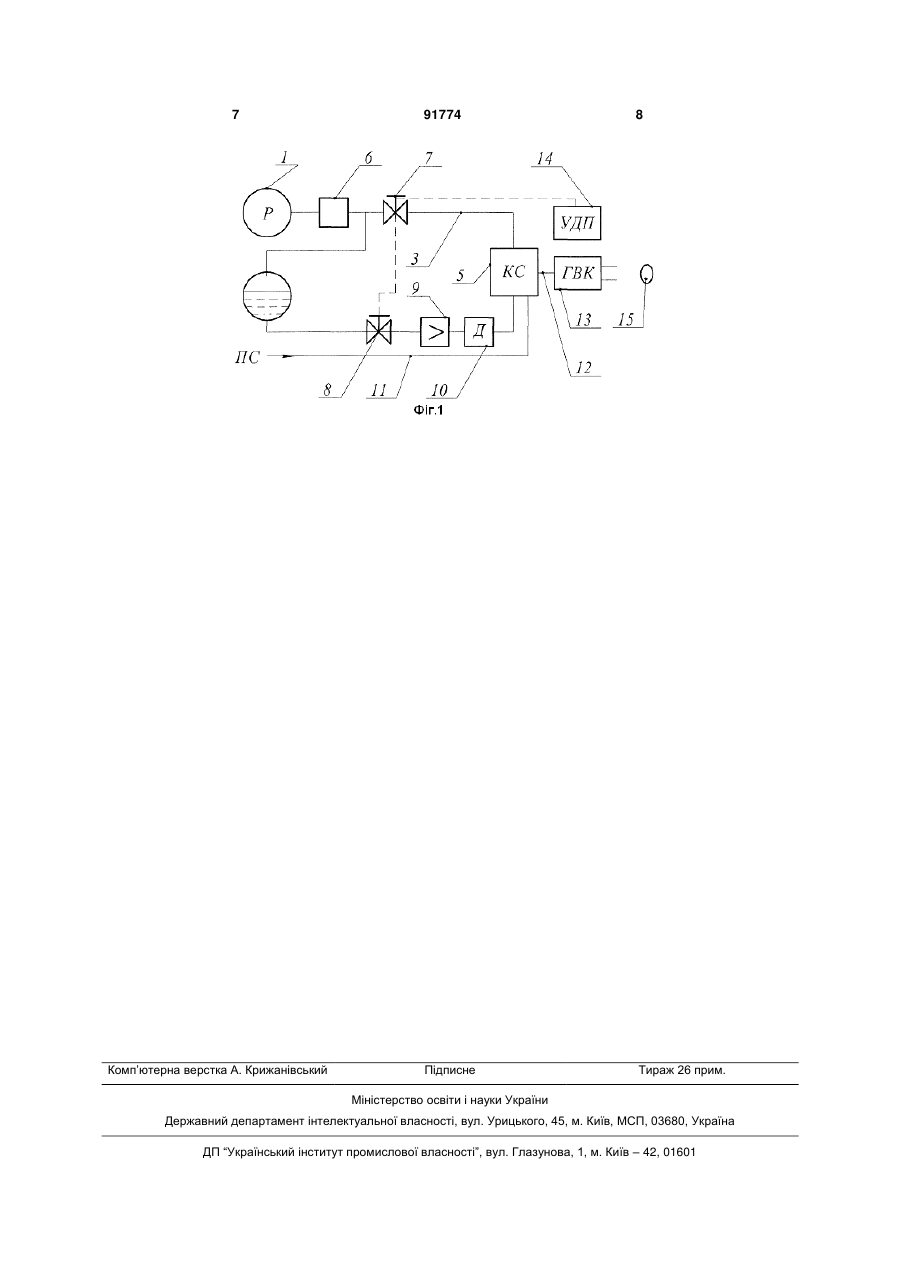

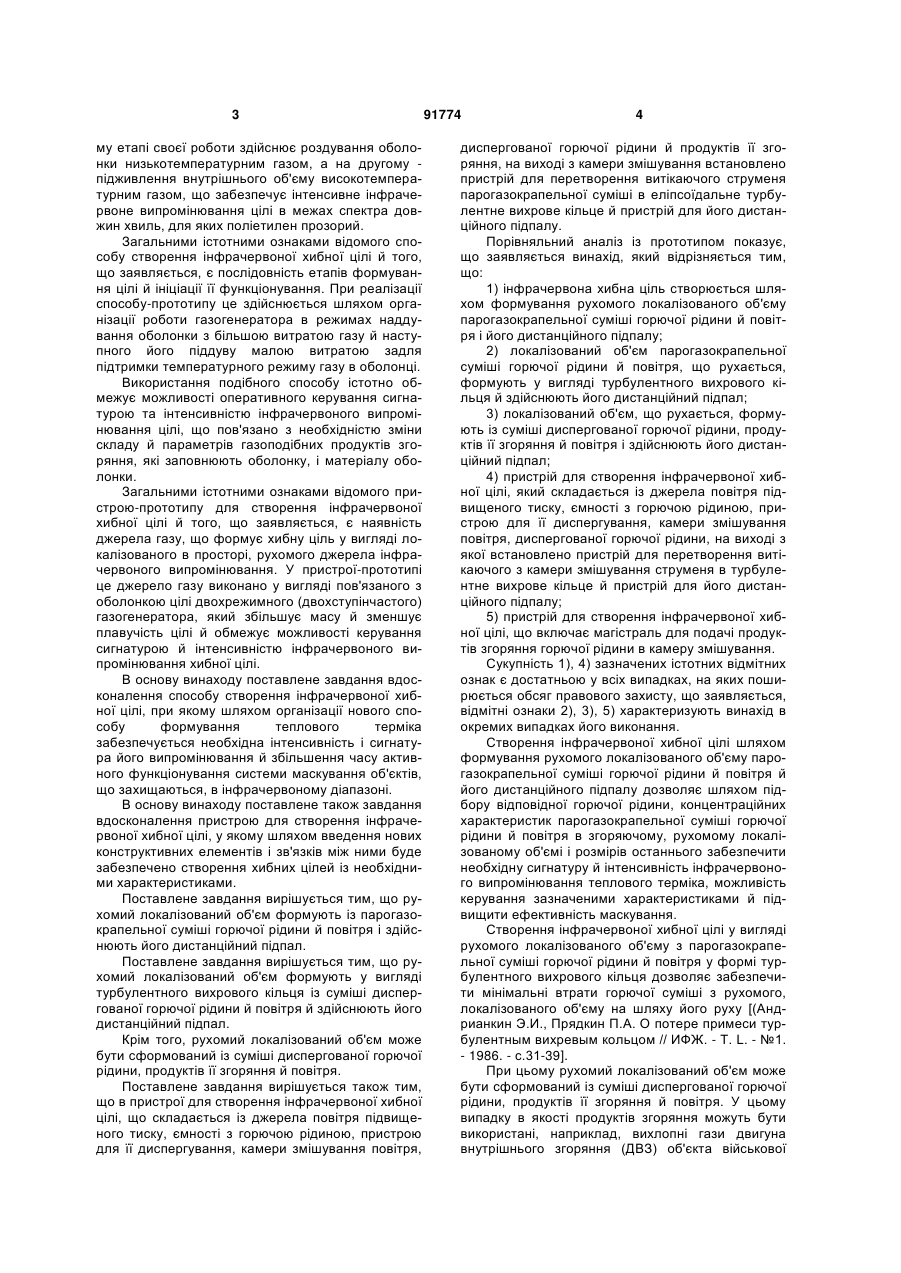

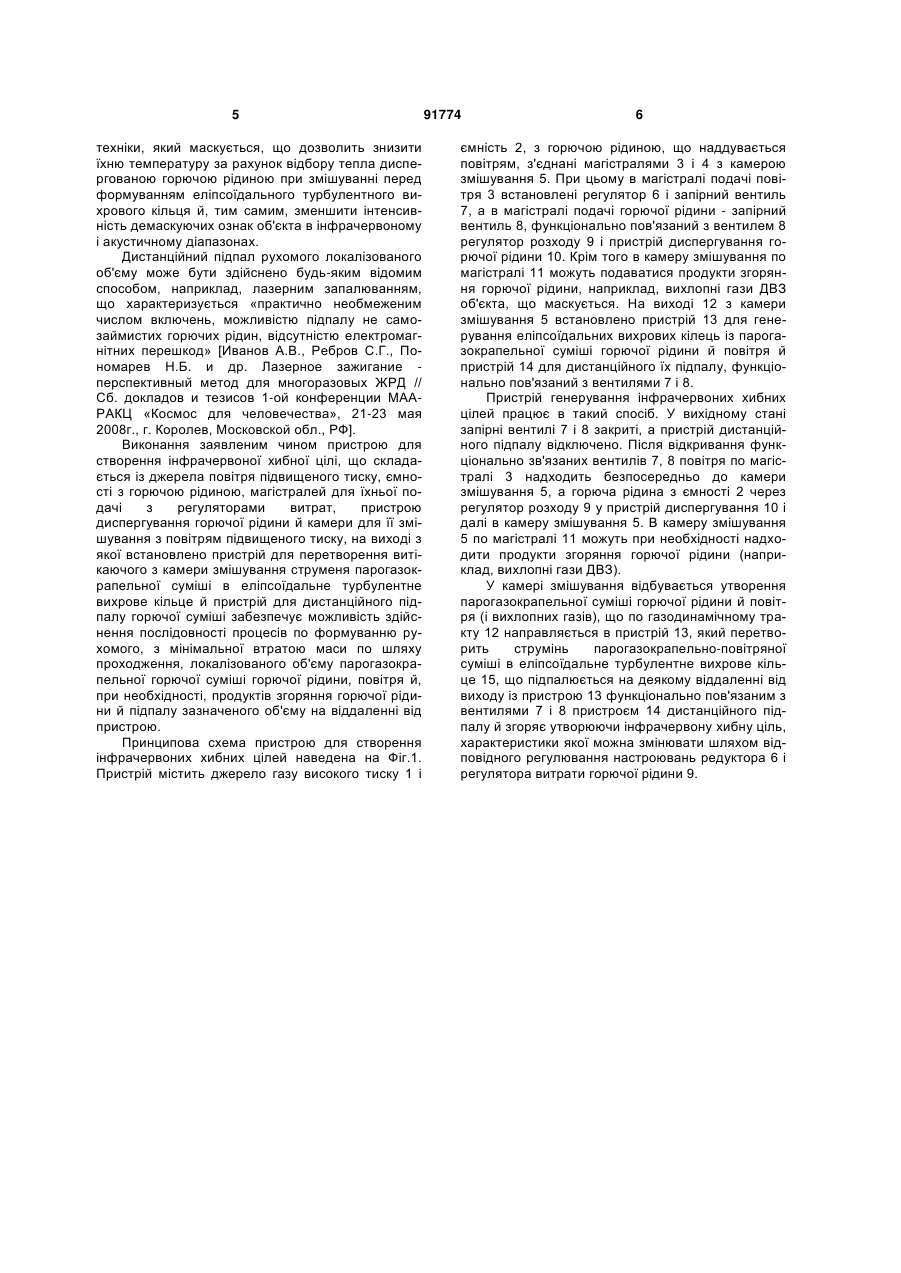

1. Спосіб створення інфрачервоної хибної цілі в формі рухомого локалізованого об'єму високотемпературного газу, що рухається, який відрізняється тим, що рухомий локалізований об'єм формують із суміші диспергованої горючої рідини і повітря та здійснюють його дистанційний підпал. 2. Спосіб за п. 1, який відрізняється тим, що рухомий локалізований об'єм формують із суміші C2 2 (19) 1 3 му етапі своєї роботи здійснює роздування оболонки низькотемпературним газом, а на другому підживлення внутрішнього об'єму високотемпературним газом, що забезпечує інтенсивне інфрачервоне випромінювання цілі в межах спектра довжин хвиль, для яких поліетилен прозорий. Загальними істотними ознаками відомого способу створення інфрачервоної хибної цілі й того, що заявляється, є послідовність етапів формування цілі й ініціації її функціонування. При реалізації способу-прототипу це здійснюється шляхом організації роботи газогенератора в режимах наддування оболонки з більшою витратою газу й наступного його піддуву малою витратою задля підтримки температурного режиму газу в оболонці. Використання подібного способу істотно обмежує можливості оперативного керування сигнатурою та інтенсивністю інфрачервоного випромінювання цілі, що пов'язано з необхідністю зміни складу й параметрів газоподібних продуктів згоряння, які заповнюють оболонку, і матеріалу оболонки. Загальними істотними ознаками відомого пристрою-прототипу для створення інфрачервоної хибної цілі й того, що заявляється, є наявність джерела газу, що формує хибну ціль у вигляді локалізованого в просторі, рухомого джерела інфрачервоного випромінювання. У пристрої-прототипі це джерело газу виконано у вигляді пов'язаного з оболонкою цілі двохрежимного (двохступінчастого) газогенератора, який збільшує масу й зменшує плавучість цілі й обмежує можливості керування сигнатурою й інтенсивністю інфрачервоного випромінювання хибної цілі. В основу винаходу поставлене завдання вдосконалення способу створення інфрачервоної хибної цілі, при якому шляхом організації нового способу формування теплового терміка забезпечується необхідна інтенсивність і сигнатура його випромінювання й збільшення часу активного функціонування системи маскування об'єктів, що захищаються, в інфрачервоному діапазоні. В основу винаходу поставлене також завдання вдосконалення пристрою для створення інфрачервоної хибної цілі, у якому шляхом введення нових конструктивних елементів і зв'язків між ними буде забезпечено створення хибних цілей із необхідними характеристиками. Поставлене завдання вирішується тим, що рухомий локалізований об'єм формують із парогазокрапельної суміші горючої рідини й повітря і здійснюють його дистанційний підпал. Поставлене завдання вирішується тим, що рухомий локалізований об'єм формують у вигляді турбулентного вихрового кільця із суміші диспергованої горючої рідини й повітря й здійснюють його дистанційний підпал. Крім того, рухомий локалізований об'єм може бути сформований із суміші диспергованої горючої рідини, продуктів її згоряння й повітря. Поставлене завдання вирішується також тим, що в пристрої для створення інфрачервоної хибної цілі, що складається із джерела повітря підвищеного тиску, ємності з горючою рідиною, пристрою для її диспергування, камери змішування повітря, 91774 4 диспергованої горючої рідини й продуктів її згоряння, на виході з камери змішування встановлено пристрій для перетворення витікаючого струменя парогазокрапельної суміші в еліпсоїдальне турбулентне вихрове кільце й пристрій для його дистанційного підпалу. Порівняльний аналіз із прототипом показує, що заявляється винахід, який відрізняється тим, що: 1) інфрачервона хибна ціль створюється шляхом формування рухомого локалізованого об'єму парогазокрапельної суміші горючої рідини й повітря і його дистанційного підпалу; 2) локалізований об'єм парогазокрапельної суміші горючої рідини й повітря, що рухається, формують у вигляді турбулентного вихрового кільця й здійснюють його дистанційний підпал; 3) локалізований об'єм, що рухається, формують із суміші диспергованої горючої рідини, продуктів її згоряння й повітря і здійснюють його дистанційний підпал; 4) пристрій для створення інфрачервоної хибної цілі, який складається із джерела повітря підвищеного тиску, ємності з горючою рідиною, пристрою для її диспергування, камери змішування повітря, диспергованої горючої рідини, на виході з якої встановлено пристрій для перетворення витікаючого з камери змішування струменя в турбулентне вихрове кільце й пристрій для його дистанційного підпалу; 5) пристрій для створення інфрачервоної хибної цілі, що включає магістраль для подачі продуктів згоряння горючої рідини в камеру змішування. Сукупність 1), 4) зазначених істотних відмітних ознак є достатньою у всіх випадках, на яких поширюється обсяг правового захисту, що заявляється, відмітні ознаки 2), 3), 5) характеризують винахід в окремих випадках його виконання. Створення інфрачервоної хибної цілі шляхом формування рухомого локалізованого об'єму парогазокрапельної суміші горючої рідини й повітря й його дистанційного підпалу дозволяє шляхом підбору відповідної горючої рідини, концентраційних характеристик парогазокрапельної суміші горючої рідини й повітря в згоряючому, рухомому локалізованому об'ємі і розмірів останнього забезпечити необхідну сигнатуру й інтенсивність інфрачервоного випромінювання теплового терміка, можливість керування зазначеними характеристиками й підвищити ефективність маскування. Створення інфрачервоної хибної цілі у вигляді рухомого локалізованого об'єму з парогазокрапельної суміші горючої рідини й повітря у формі турбулентного вихрового кільця дозволяє забезпечити мінімальні втрати горючої суміші з рухомого, локалізованого об'єму на шляху його руху [(Андрианкин Э.И., Прядкин П.А. О потере примеси турбулентным вихревым кольцом // ИФЖ. - Т. L. - №1. - 1986. - с.31-39]. При цьому рухомий локалізований об'єм може бути сформований із суміші диспергованої горючої рідини, продуктів її згоряння й повітря. У цьому випадку в якості продуктів згоряння можуть бути використані, наприклад, вихлопні гази двигуна внутрішнього згоряння (ДВЗ) об'єкта військової 5 техніки, який маскується, що дозволить знизити їхню температуру за рахунок відбору тепла диспергованою горючою рідиною при змішуванні перед формуванням еліпсоїдального турбулентного вихрового кільця й, тим самим, зменшити інтенсивність демаскуючих ознак об'єкта в інфрачервоному і акустичному діапазонах. Дистанційний підпал рухомого локалізованого об'єму може бути здійснено будь-яким відомим способом, наприклад, лазерним запалюванням, що характеризується «практично необмеженим числом включень, можливістю підпалу не самозаймистих горючих рідин, відсутністю електромагнітних перешкод» [Иванов А.В., Ребров С.Г., Пономарев Н.Б. и др. Лазерное зажигание перспективный метод для многоразовых ЖРД // Сб. докладов и тезисов 1-ой конференции МААРАКЦ «Космос для человечества», 21-23 мая 2008г., г. Королев, Московской обл., РФ]. Виконання заявленим чином пристрою для створення інфрачервоної хибної цілі, що складається із джерела повітря підвищеного тиску, ємності з горючою рідиною, магістралей для їхньої подачі з регуляторами витрат, пристрою диспергування горючої рідини й камери для її змішування з повітрям підвищеного тиску, на виході з якої встановлено пристрій для перетворення витікаючого з камери змішування струменя парогазокрапельної суміші в еліпсоїдальне турбулентне вихрове кільце й пристрій для дистанційного підпалу горючої суміші забезпечує можливість здійснення послідовності процесів по формуванню рухомого, з мінімальної втратою маси по шляху проходження, локалізованого об'єму парогазокрапельної горючої суміші горючої рідини, повітря й, при необхідності, продуктів згоряння горючої рідини й підпалу зазначеного об'єму на віддаленні від пристрою. Принципова схема пристрою для створення інфрачервоних хибних цілей наведена на Фіг.1. Пристрій містить джерело газу високого тиску 1 і 91774 6 ємність 2, з горючою рідиною, що наддувається повітрям, з'єднані магістралями 3 і 4 з камерою змішування 5. При цьому в магістралі подачі повітря 3 встановлені регулятор 6 і запірний вентиль 7, а в магістралі подачі горючої рідини - запірний вентиль 8, функціонально пов'язаний з вентилем 8 регулятор розходу 9 і пристрій диспергування горючої рідини 10. Крім того в камеру змішування по магістралі 11 можуть подаватися продукти згоряння горючої рідини, наприклад, вихлопні гази ДВЗ об'єкта, що маскується. На виході 12 з камери змішування 5 встановлено пристрій 13 для генерування еліпсоїдальних вихрових кілець із парогазокрапельної суміші горючої рідини й повітря й пристрій 14 для дистанційного їх підпалу, функціонально пов'язаний з вентилями 7 і 8. Пристрій генерування інфрачервоних хибних цілей працює в такий спосіб. У вихідному стані запірні вентилі 7 і 8 закриті, а пристрій дистанційного підпалу відключено. Після відкривання функціонально зв'язаних вентилів 7, 8повітря по магістралі 3 надходить безпосередньо до камери змішування 5, а горюча рідина з ємності 2 через регулятор розходу 9 у пристрій диспергування 10 і далі в камеру змішування 5. В камеру змішування 5 по магістралі 11 можуть при необхідності надходити продукти згоряння горючої рідини (наприклад, вихлопні гази ДВЗ). У камері змішування відбувається утворення парогазокрапельної суміші горючої рідини й повітря (і вихлопних газів), що по газодинамічному тракту 12 направляється в пристрій 13, який перетворить струмінь парогазокрапельно-повітряної суміші в еліпсоїдальне турбулентне вихрове кільце 15, що підпалюється на деякому віддаленні від виходу із пристрою 13 функціонально пов'язаним з вентилями 7 і 8 пристроєм 14 дистанційного підпалу й згоряє утворюючи інфрачервону хибну ціль, характеристики якої можна змінювати шляхом відповідного регулювання настроювань редуктора 6 і регулятора витрати горючої рідини 9. 7 Комп’ютерна верстка А. Крижанівський 91774 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
