Спосіб видобутку сірки

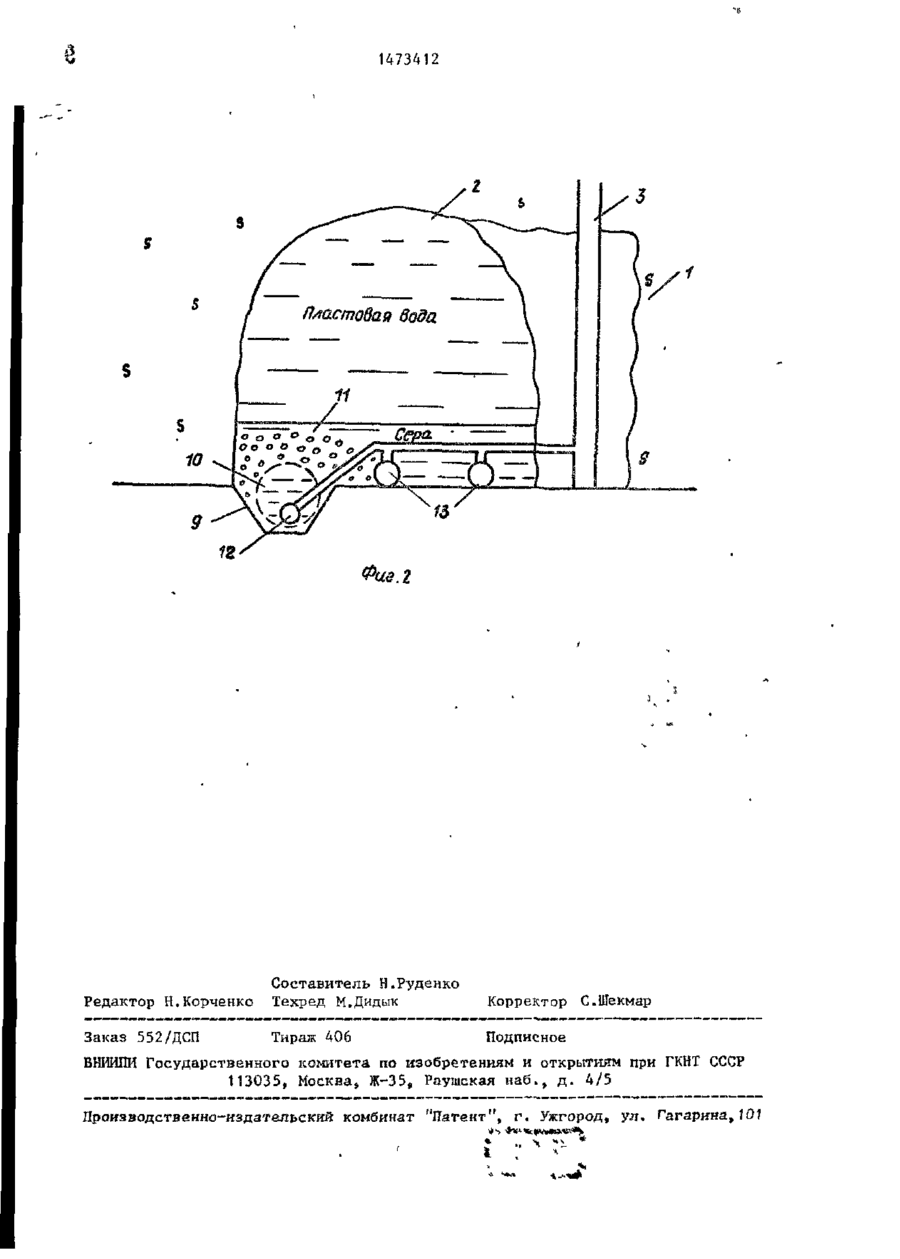

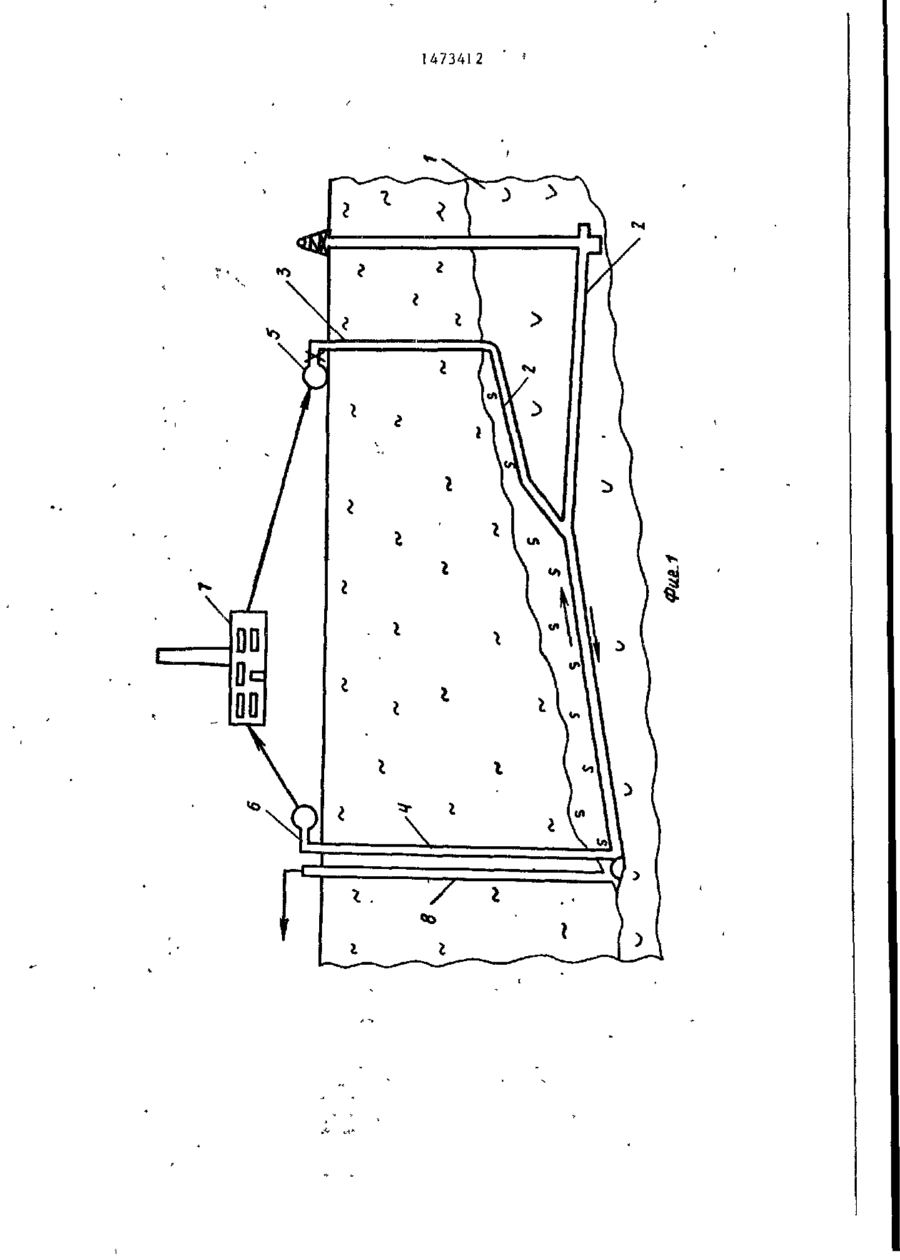

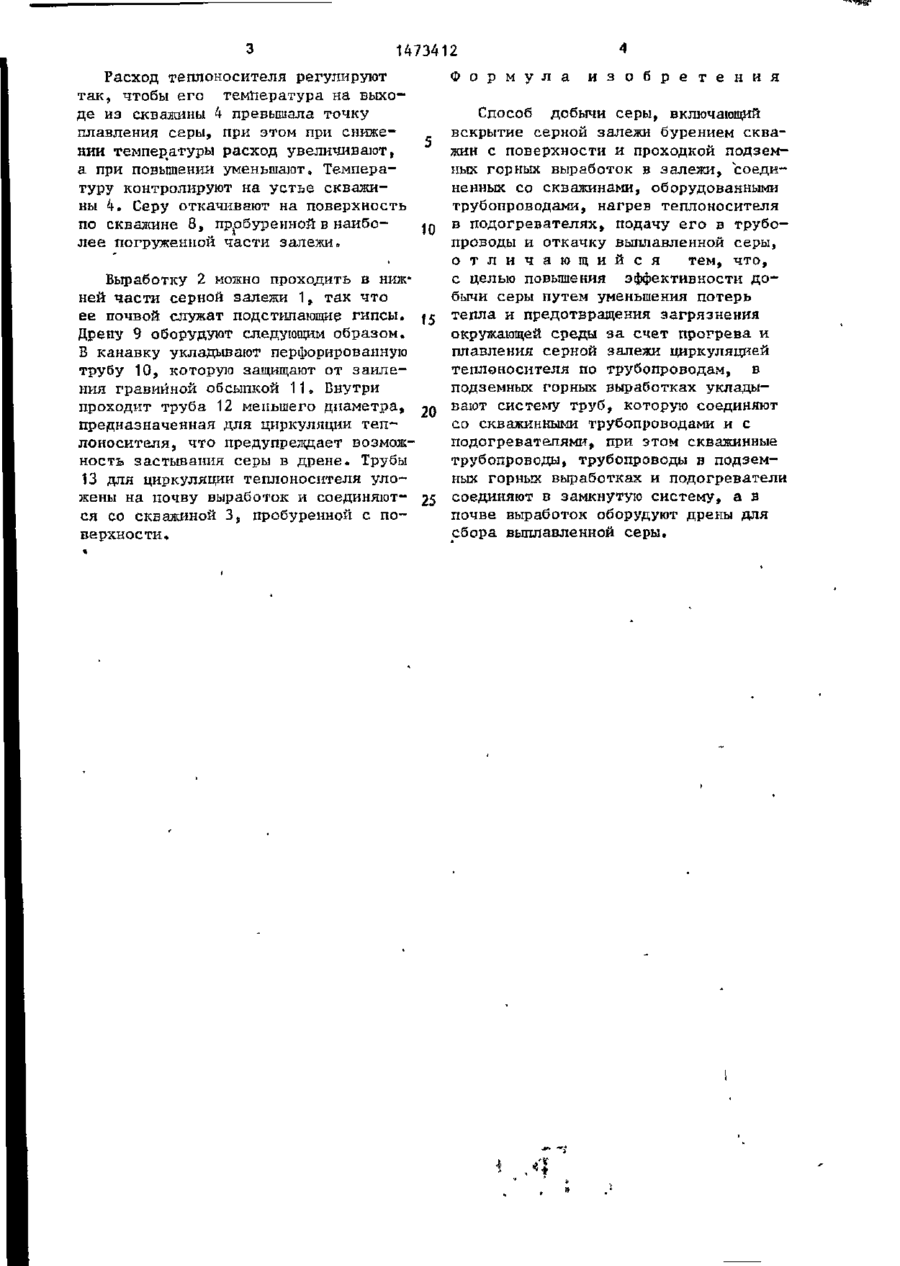

ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК $00099 (51) 4 Е 21 В АЗ/28 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР (21) 4209183/22-03 (22) 16.03.87 (72) А.М.Гайдин, М.В.Ефремов, В.В.Рыбкин, В.К.Смык, Д.Е.Широбоков и С.М.Ивасив (53) 622.277.6 (088.8) (56) Лунев Л.И. Шахтные системы разработки месторождений урана подземным выщелачиванием* М.: Энергоиздат, 1982, с. 51. Авторское свидетельство СССР № 1044063, кл. Е 21 В 43/28, 1983. (54) СПОСОБ ДОБЫЧИ СЕРЫ (57) Изобретение относится к горному делу и может быть использовано при добыче высоковязких полезных ископаемых. Цель изобретения ~ повышение эффективности добычи серы путем уменьшения потерь тепла и предотвращения загрязнения окружающей среды за. счет прогрева и плавлеч ния серной залежи циркуляцией теплоносителя по трубопроводам. Серную залежь вскрывают системой подземных горных выработок (ГВ), проведенных вдоль почвы пласта, В подземных ГВ укладывают систему труб, которую соединяют со скважинными трубопроводами и подогревателями, образуя замкнутую систему. В почве ГВ оборудуют дрены для сбора выплавленной серы. В коллектор подают из подогревателя горячую воду,, Вода, лроходя по трубам, отдает тепло пластовой воде, насыщающей серную залежь. Серу откачивают ка поверхность по скважине, пробуренной в наиболее погруженной части залежи, 2 ил. 1 Изобретение относится к горному делу и может быть использовано при добыче высоковязких полезных ископаемых , например серы. Целью изобретения является повышение эффективности добычи серы путем уменьшения потерь тепла и предотвращение загрязнения окружающей среды за счет прогрева и плавпения серной залежи циркуляцией теплоносителя по трубопроводам* На фиг.1 показана схема залежи с элементами технологической схемы, разрез, на фиг.2 - схема горной выработки с трубами для циркуляции теп лоносителя и дреной для сбора выплавленной серы. Серная залежь 1 вскрыта системой подземных горных выработок 2, проведенных вдоль почвы пласта. В выработках проложены трубы, которые по скважинам 3 и 4 выходят на поверхность и подсоединены соответственно к коштекторам 5 и 6. В коллектор 5 подают из котельной 7 горячую воду. Вода из скважины 3 проходит по трубам, отдает тепло пластовой воде, насыщающей серную залежь 1, возвращается по скважине 4 на поверхность и далее по коллектору 6 - в котельную 7, где снова подогревается до рабочей температуры (160°С). 14-89 Г РГГФ 9 1473412 Расход теплоносителя регулируют так, чтобы его температура на выходе из скважины 4 превышала точку плавления серы, при этом при снижении температуры расход увеличивают, а при повышении уменьшают. Температуру контролируют на устье скважины 4. Серу откачивают на поверхность по скважине 8, пробуренной внаиболее погруженной части залежи» Ф о р м у л а и з о б р е т е н и я Способ добычи серы, включающий вскрытие серной залежи бурением скважин с поверхности и проходкой подземных горных выработок в залежи, "соединенных со скважинами, оборудованными трубопроводами, нагрев теплоносителя в подогревателях, подачу его в трубопроводы и откачку выплавленной серы, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности доВыработку 2 можно проходить в нижбычи серы путем уменьшения потерь ней части серной залежи 1, так что тепла и предотвращения загрязнения ее почвой служат подстилающие гипсы. окружающей среды за счет прогрева и Дрену 9 оборудуют следующим образом. плавления серной залежи циркуляцией В канавку укладывают перфорированную теплоносителя по трубопроводам, в трубу 10, которую защищают от заилеподземных горных выработках укладыния гравийной обсыпкой 11„ Внутри вают систему труб, которую соединяют проходит труба 12 меньшего диаметра, 20 со скважинкыми трубопроводами и с предназначенная для циркуляции тепподогревателями, при этом скважинные лоносителя, что предупреждает возмож трубопроводы, трубопроводы в подземность застывания серы в дрене. Трубы ных горных выработках и подогреватели 13 для циркуляции теплоносителя улосоединяют в замкнутую систему, а в жены на почву выработок и соединяют25 почве выработок оборудуют дрены для ся со скважиной 3, пробуренной с посбора выплавленной серы. верхности. . *I 1473412 1473412 Фае.2 Редактор Н.Корченко Составитель Н.Руденко Техред М.Дидык Корректор С.ІЯекмар Заказ 552/ДСП ?ираж 406 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская иаб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,101
