Спосіб завантаження доменної печі

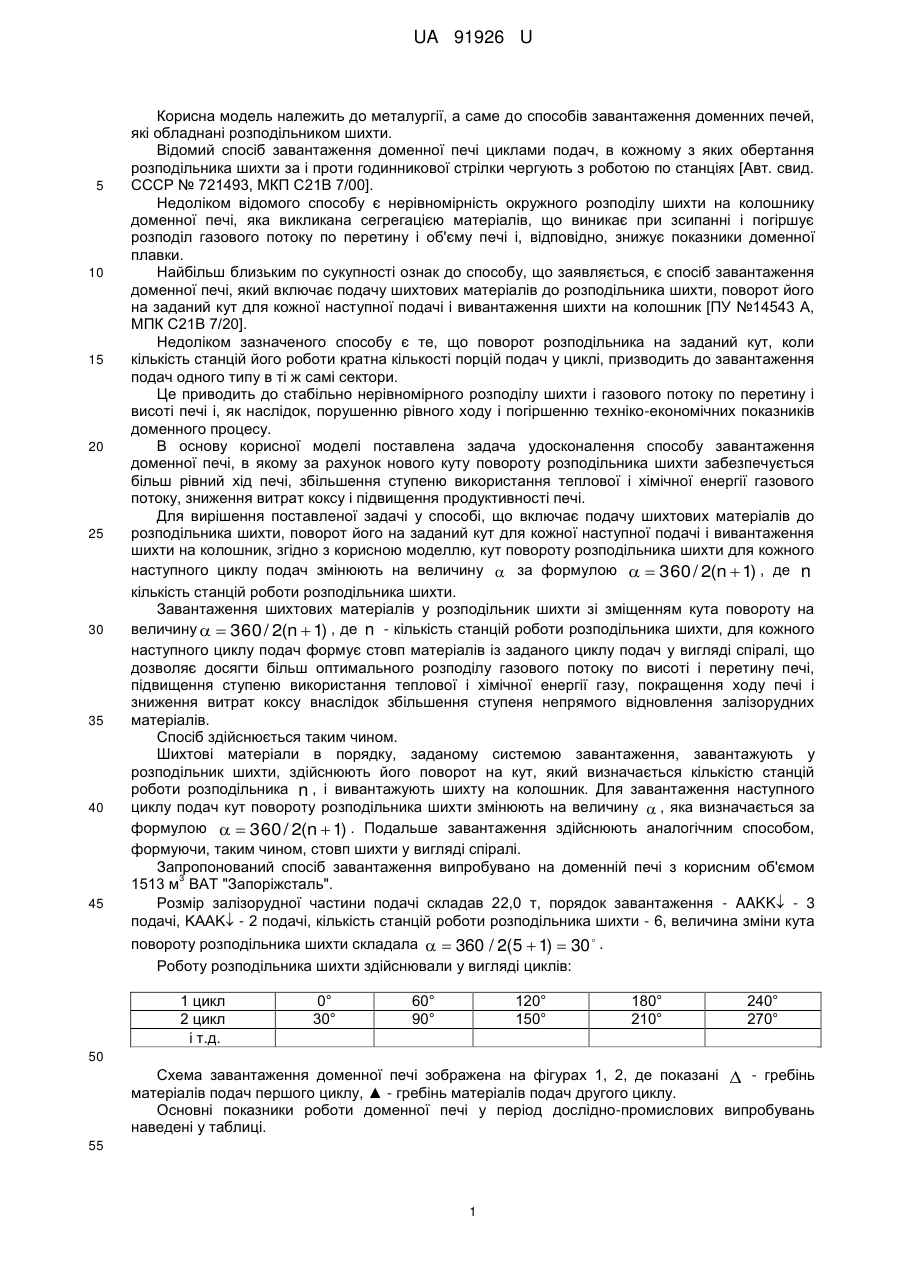

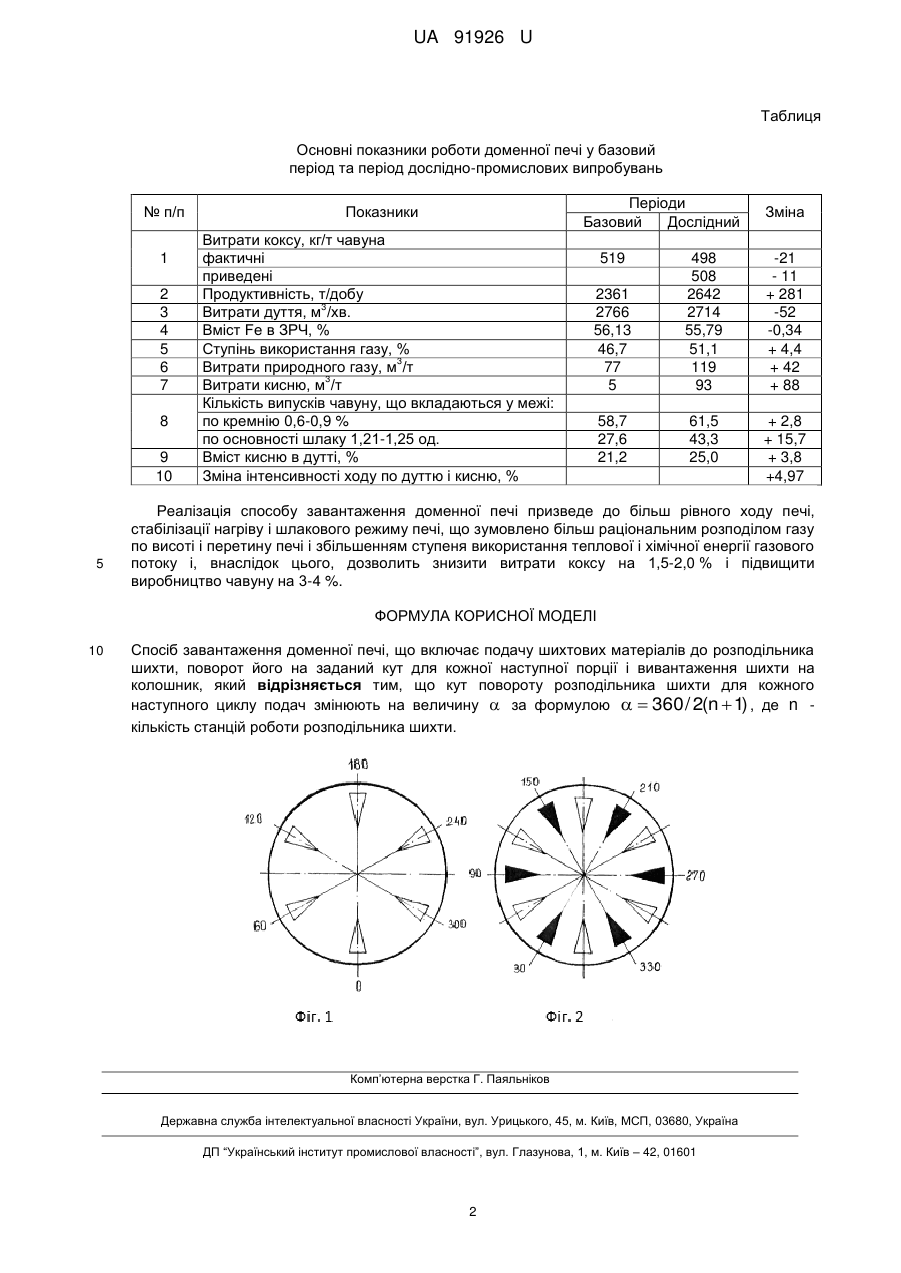

Реферат: UA 91926 U UA 91926 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до металургії, а саме до способів завантаження доменних печей, які обладнані розподільником шихти. Відомий спосіб завантаження доменної печі циклами подач, в кожному з яких обертання розподільника шихти за і проти годинникової стрілки чергують з роботою по станціях [Авт. свид. СССР № 721493, МКП С21В 7/00]. Недоліком відомого способу є нерівномірність окружного розподілу шихти на колошнику доменної печі, яка викликана сегрегацією матеріалів, що виникає при зсипанні і погіршує розподіл газового потоку по перетину і об'єму печі і, відповідно, знижує показники доменної плавки. Найбільш близьким по сукупності ознак до способу, що заявляється, є спосіб завантаження доменної печі, який включає подачу шихтових матеріалів до розподільника шихти, поворот його на заданий кут для кожної наступної подачі і вивантаження шихти на колошник [ПУ №14543 А, МПК С21В 7/20]. Недоліком зазначеного способу є те, що поворот розподільника на заданий кут, коли кількість станцій його роботи кратна кількості порцій подач у циклі, призводить до завантаження подач одного типу в ті ж самі сектори. Це приводить до стабільно нерівномірного розподілу шихти і газового потоку по перетину і висоті печі і, як наслідок, порушенню рівного ходу і погіршенню техніко-економічних показників доменного процесу. В основу корисної моделі поставлена задача удосконалення способу завантаження доменної печі, в якому за рахунок нового куту повороту розподільника шихти забезпечується більш рівний хід печі, збільшення ступеню використання теплової і хімічної енергії газового потоку, зниження витрат коксу і підвищення продуктивності печі. Для вирішення поставленої задачі у способі, що включає подачу шихтових матеріалів до розподільника шихти, поворот його на заданий кут для кожної наступної подачі і вивантаження шихти на колошник, згідно з корисною моделлю, кут повороту розподільника шихти для кожного наступного циклу подач змінюють на величину  за формулою   360 / 2(n  1) , де n кількість станцій роботи розподільника шихти. Завантаження шихтових матеріалів у розподільник шихти зі зміщенням кута повороту на величину   360 / 2(n  1) , де n - кількість станцій роботи розподільника шихти, для кожного наступного циклу подач формує стовп матеріалів із заданого циклу подач у вигляді спіралі, що дозволяє досягти більш оптимального розподілу газового потоку по висоті і перетину печі, підвищення ступеню використання теплової і хімічної енергії газу, покращення ходу печі і зниження витрат коксу внаслідок збільшення ступеня непрямого відновлення залізорудних матеріалів. Спосіб здійснюється таким чином. Шихтові матеріали в порядку, заданому системою завантаження, завантажують у розподільник шихти, здійснюють його поворот на кут, який визначається кількістю станцій роботи розподільника n , і вивантажують шихту на колошник. Для завантаження наступного циклу подач кут повороту розподільника шихти змінюють на величину  , яка визначається за формулою   360 / 2(n  1) . Подальше завантаження здійснюють аналогічним способом, формуючи, таким чином, стовп шихти у вигляді спіралі. Запропонований спосіб завантаження випробувано на доменній печі з корисним об'ємом 3 1513 м ВАТ "Запоріжсталь". Розмір залізорудної частини подачі складав 22,0 т, порядок завантаження - AAKK - 3 подачі, KAAK - 2 подачі, кількість станцій роботи розподільника шихти - 6, величина зміни кута повороту розподільника шихти складала   360 / 2(5  1)  30  . Роботу розподільника шихти здійснювали у вигляді циклів: 1 цикл 2 цикл і т.д. 0° 30° 60° 90° 120° 150° 180° 210° 240° 270° 50 Схема завантаження доменної печі зображена на фігурах 1, 2, де показані  - гребінь матеріалів подач першого циклу, ▲ - гребінь матеріалів подач другого циклу. Основні показники роботи доменної печі у період дослідно-промислових випробувань наведені у таблиці. 55 1 UA 91926 U Таблиця Основні показники роботи доменної печі у базовий період та період дослідно-промислових випробувань № п/п 1 2 3 4 5 6 7 8 9 10 5 Періоди Базовий Дослідний Показники Витрати коксу, кг/т чавуна фактичні приведені Продуктивність, т/добу 3 Витрати дуття, м /хв. Вміст Fe в ЗРЧ, % Ступінь використання газу, % 3 Витрати природного газу, м /т 3 Витрати кисню, м /т Кількість випусків чавуну, що вкладаються у межі: по кремнію 0,6-0,9 % по основності шлаку 1,21-1,25 од. Вміст кисню в дутті, % Зміна інтенсивності ходу по дуттю і кисню, % 519 Зміна 2361 2766 56,13 46,7 77 5 498 508 2642 2714 55,79 51,1 119 93 -21 - 11 + 281 -52 -0,34 + 4,4 + 42 + 88 58,7 27,6 21,2 61,5 43,3 25,0 + 2,8 + 15,7 + 3,8 +4,97 Реалізація способу завантаження доменної печі призведе до більш рівного ходу печі, стабілізації нагріву і шлакового режиму печі, що зумовлено більш раціональним розподілом газу по висоті і перетину печі і збільшенням ступеня використання теплової і хімічної енергії газового потоку і, внаслідок цього, дозволить знизити витрати коксу на 1,5-2,0 % і підвищити виробництво чавуну на 3-4 %. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Спосіб завантаження доменної печі, що включає подачу шихтових матеріалів до розподільника шихти, поворот його на заданий кут для кожної наступної порції і вивантаження шихти на колошник, який відрізняється тим, що кут повороту розподільника шихти для кожного наступного циклу подач змінюють на величину  за формулою   360 / 2(n  1) , де n кількість станцій роботи розподільника шихти. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
