Спосіб залежної від місця і/або відстані тарифікації послуг в мережі мобільного зв’язку

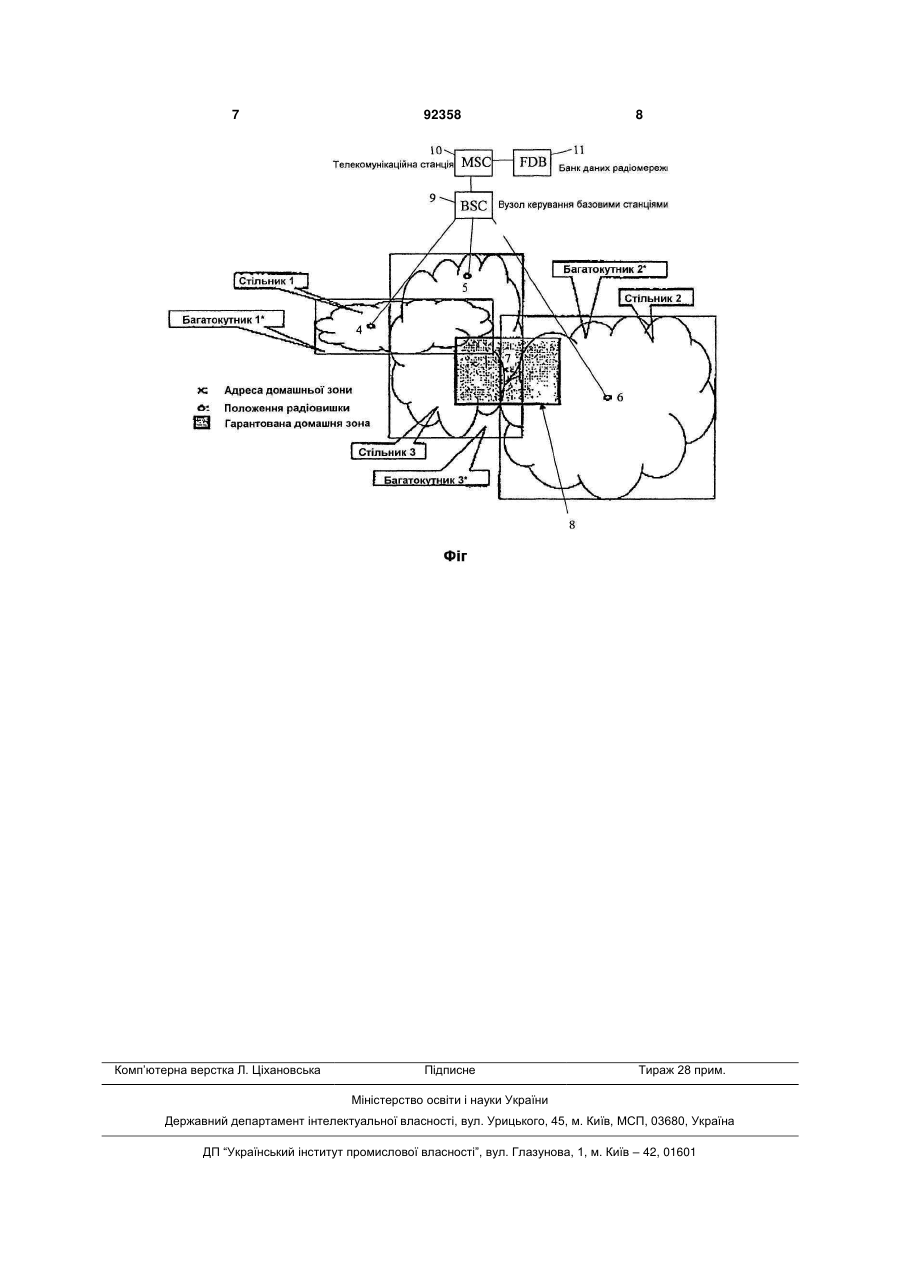

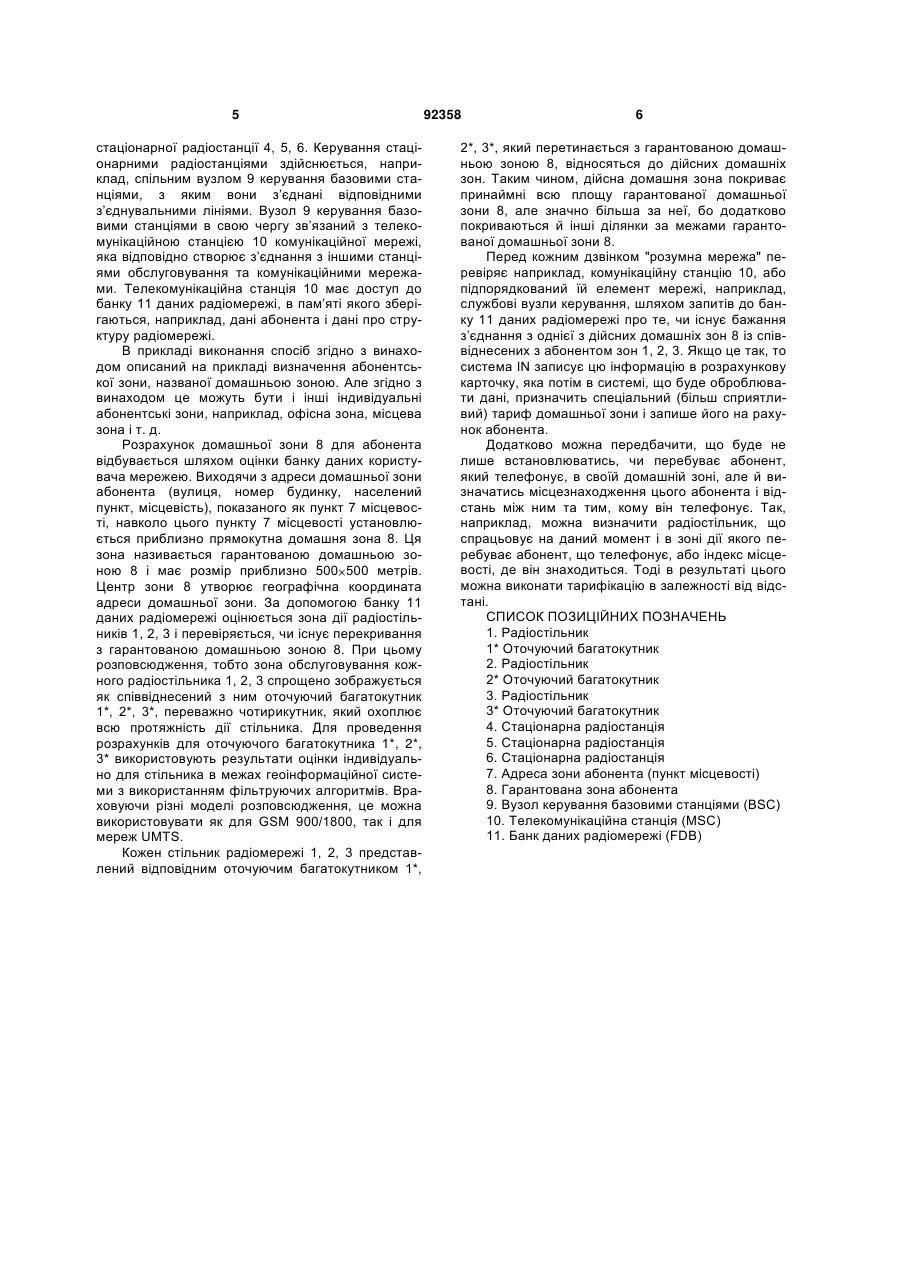

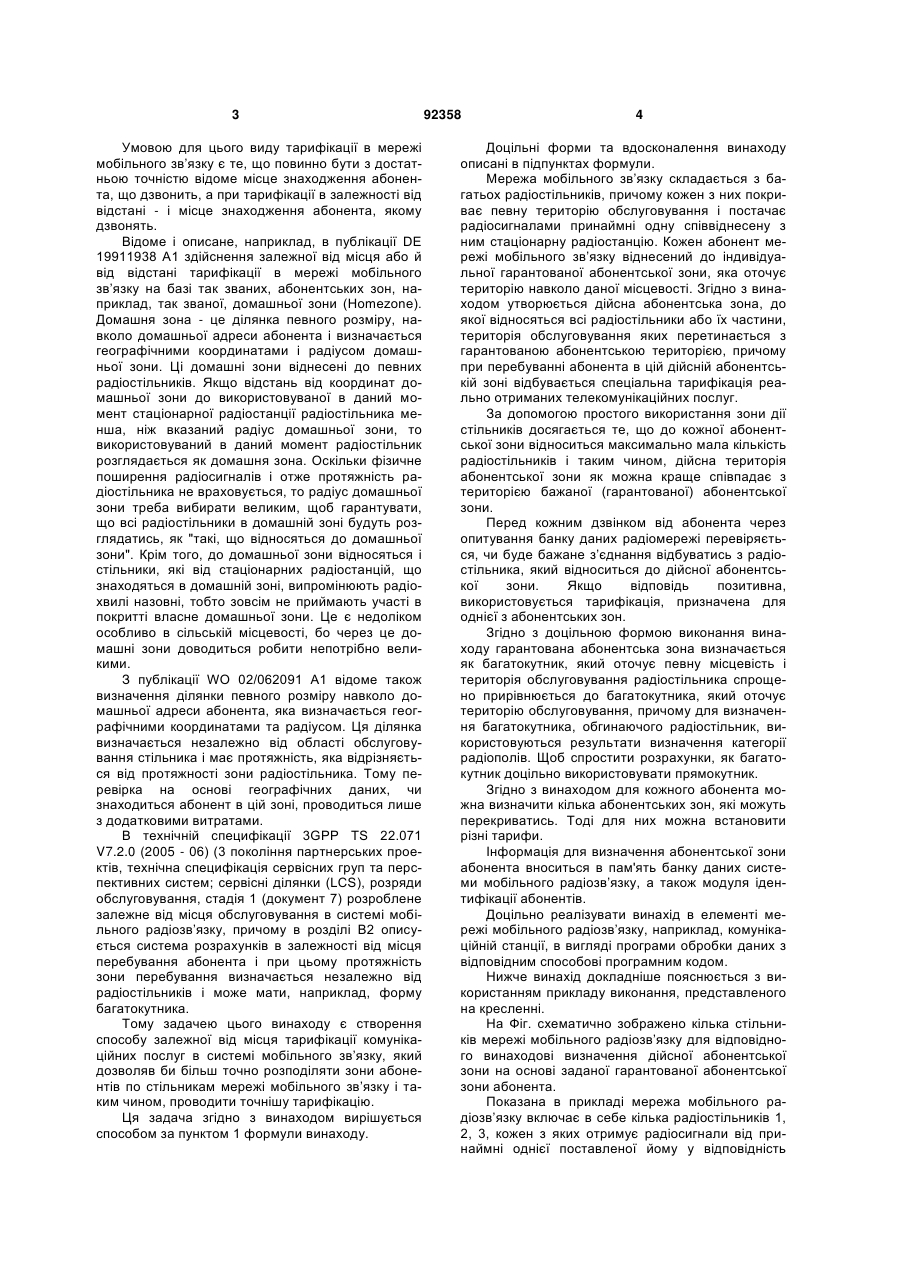

УКРАЇНА (19) UA (11) 92358 (13) C2 (51) МПК (2009) H04M 15/00 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ПАТЕНТУ НА ВИНАХІД (54) СПОСІБ ЗАЛЕЖНОЇ ВІД МІСЦЯ І/АБО ВІДСТАНІ ТАРИФІКАЦІЇ ПОСЛУГ В МЕРЕЖІ МОБІЛЬНОГО ЗВ'ЯЗКУ (13) ного зв’язку згідно з обмежувальною частиною пункту 1 формули винаходу. 92358 Винахід стосується способу залежної від місця і/або відстані тарифікації послуг в мережі мобіль (11) зображують як співвіднесений з ним описаний багатокутник (1*, 2*, 3*), переважно чотирикутник, який охоплює всю зону дії стільника, причому для вирахування описаного багатокутника (1*, 2*, 3*) використовують результати оцінки індивідуально для стільника в межах геоінформаційної системи з використанням фільтруючих алгоритмів, причому кожен радіостільник (1, 2, 3), представлений відповідним описаним багатокутником (1*, 2*, 3*), який має перекриття з гарантованою абонентською зоною (8), зараховують до дійсної абонентської зони таким чином, що дійсна абонентська зона покриває принаймні усю площу гарантованої абонентської зони (8), але є значно більшою від неї, оскільки додатково покриваються інші ділянки поза гарантованою абонентською зоною (8), причому перед кожним викликом, ініційованим абонентом, шляхом надсилання запиту до банку (11) даних радіомережі перевіряють, чи вимога з'єднання походить із радіостільника (1, 2, 3), приналежного до дійсної абонентської зони, причому у разі підтвердження застосовують тарифікацію, встановлену для абонентської зони. 2. Спосіб за пунктом 1, який відрізняється тим, що як багатокутник (1*, 2*, 3*, 8) використовують прямокутник. 3. Спосіб за одним із пунктів 1 або 2, який відрізняється тим, що для кожного абонента визначають кілька абонентських зон (8). 4. Спосіб за пунктом 3, який відрізняється тим, що кілька абонентських зон одного абонента перекриваються. 5. Спосіб за одним з пунктів 3 або 4, який відрізняється тим, що для кожної абонентської зони (8) встановлюють індивідуальний тариф. 6. Спосіб за одним з попередніх пунктів, який відрізняється тим, що інформацію для визначення абонентської зони (8) абонента вносять в модуль ідентифікації абонентів. UA (21) a200802661 (22) 28.07.2006 (24) 25.10.2010 (86) PCT/EP2006/007492, 28.07.2006 (31) 10 2005 036 588.4 (32) 01.08.2005 (33) DE (46) 25.10.2010, Бюл.№ 20, 2010 р. (72) ФЬОРІНГЕР ГЕРРІТ, DE, ТЬОННЕС АРНД, DE (73) ДОЙЧЕ ТЕЛЕКОМ АГ, DE, Т-МОБІЛЕ ІНТЕРНАЦІОНАЛЬ АГ УНД КО. КГ, DE (56) WO 02062091 A; 08.08.2002 DE 19911938 A1; 21.09.2000 US 5568153 A; 22.10.1996 DE 19731461 C1; 03.12.1998 (57) 1. Спосіб залежної від місця і/або відстані тарифікації послуг в мережі мобільного зв'язку, яка містить кілька радіостільників (1, 2, 3), причому кожен з них покриває певну територію обслуговування і забезпечений радіосигналами від принаймні однієї співвіднесеної з ним стаціонарної радіостанції (4, 5, 6), причому кожен абонент мережі мобільного зв'язку віднесений до індивідуальної гарантованої абонентської зони (8), яка оточує територію навколо заданого пункту (7) місцевості, який відрізняється тим, що вирахування домашньої зони (8) для абонента здійснюють шляхом оцінки створеного оператором мережі банку (11) даних радіомережі, причому, виходячи з адреси (7) абонентської зони, встановлюють абонентську зону (8) як багатокутник, що оточує пункт (7) місцевості, причому центр абонентської зони (8) утворює географічна координата адреси (7) абонентської зони, причому за допомогою банку (11) даних радіомережі оцінюють зону дії радіостільників (1, 2, 3) і перевіряють, чи існує перекривання для утворення гарантованої абонентської зони (8), причому область поширення, тобто зону обслуговування кожного радіостільника (1, 2, 3) спрощено C2 2 (19) 1 3 Умовою для цього виду тарифікації в мережі мобільного зв’язку є те, що повинно бути з достатньою точністю відоме місце знаходження абонента, що дзвонить, а при тарифікації в залежності від відстані - і місце знаходження абонента, якому дзвонять. Відоме і описане, наприклад, в публікації DE 19911938 A1 здійснення залежної від місця або й від відстані тарифікації в мережі мобільного зв’язку на базі так званих, абонентських зон, наприклад, так званої, домашньої зони (Homezone). Домашня зона - це ділянка певного розміру, навколо домашньої адреси абонента і визначається географічними координатами і радіусом домашньої зони. Ці домашні зони віднесені до певних радіостільників. Якщо відстань від координат домашньої зони до використовуваної в даний момент стаціонарної радіостанції радіостільника менша, ніж вказаний радіус домашньої зони, то використовуваний в даний момент радіостільник розглядається як домашня зона. Оскільки фізичне поширення радіосигналів і отже протяжність радіостільника не враховується, то радіус домашньої зони треба вибирати великим, щоб гарантувати, що всі радіостільники в домашній зоні будуть розглядатись, як "такі, що відносяться до домашньої зони". Крім того, до домашньої зони відносяться і стільники, які від стаціонарних радіостанцій, що знаходяться в домашній зоні, випромінюють радіохвилі назовні, тобто зовсім не приймають участі в покритті власне домашньої зони. Це є недоліком особливо в сільській місцевості, бо через це домашні зони доводиться робити непотрібно великими. З публікації WO 02/062091 А1 відоме також визначення ділянки певного розміру навколо домашньої адреси абонента, яка визначається географічними координатами та радіусом. Ця ділянка визначається незалежно від області обслуговування стільника і має протяжність, яка відрізняється від протяжності зони радіостільника. Тому перевірка на основі географічних даних, чи знаходиться абонент в цій зоні, проводиться лише з додатковими витратами. В технічній специфікації 3GPP TS 22.071 V7.2.0 (2005 - 06) (3 покоління партнерських проектів, технічна специфікація сервісних груп та перспективних систем; сервісні ділянки (LCS), розряди обслуговування, стадія 1 (документ 7) розроблене залежне від місця обслуговування в системі мобільного радіозв’язку, причому в розділі В2 описується система розрахунків в залежності від місця перебування абонента і при цьому протяжність зони перебування визначається незалежно від радіостільників і може мати, наприклад, форму багатокутника. Тому задачею цього винаходу є створення способу залежної від місця тарифікації комунікаційних послуг в системі мобільного зв’язку, який дозволяв би більш точно розподіляти зони абонентів по стільникам мережі мобільного зв’язку і таким чином, проводити точнішу тарифікацію. Ця задача згідно з винаходом вирішується способом за пунктом 1 формули винаходу. 92358 4 Доцільні форми та вдосконалення винаходу описані в підпунктах формули. Мережа мобільного зв’язку складається з багатьох радіостільників, причому кожен з них покриває певну територію обслуговування і постачає радіосигналами принаймні одну співвіднесену з ним стаціонарну радіостанцію. Кожен абонент мережі мобільного зв’язку віднесений до індивідуальної гарантованої абонентської зони, яка оточує територію навколо даної місцевості. Згідно з винаходом утворюється дійсна абонентська зона, до якої відносяться всі радіостільники або їх частини, територія обслуговування яких перетинається з гарантованою абонентською територією, причому при перебуванні абонента в цій дійсній абонентській зоні відбувається спеціальна тарифікація реально отриманих телекомунікаційних послуг. За допомогою простого використання зони дії стільників досягається те, що до кожної абонентської зони відноситься максимально мала кількість радіостільників і таким чином, дійсна територія абонентської зони як можна краще співпадає з територією бажаної (гарантованої) абонентської зони. Перед кожним дзвінком від абонента через опитування банку даних радіомережі перевіряється, чи буде бажане з’єднання відбуватись з радіостільника, який відноситься до дійсної абонентської зони. Якщо відповідь позитивна, використовується тарифікація, призначена для однієї з абонентських зон. Згідно з доцільною формою виконання винаходу гарантована абонентська зона визначається як багатокутник, який оточує певну місцевість і територія обслуговування радіостільника спрощено прирівнюється до багатокутника, який оточує територію обслуговування, причому для визначення багатокутника, обгинаючого радіостільник, використовуються результати визначення категорії радіополів. Щоб спростити розрахунки, як багатокутник доцільно використовувати прямокутник. Згідно з винаходом для кожного абонента можна визначити кілька абонентських зон, які можуть перекриватись. Тоді для них можна встановити різні тарифи. Інформація для визначення абонентської зони абонента вноситься в пам'ять банку даних системи мобільного радіозв’язку, а також модуля ідентифікації абонентів. Доцільно реалізувати винахід в елементі мережі мобільного радіозв’язку, наприклад, комунікаційній станції, в вигляді програми обробки даних з відповідним способові програмним кодом. Нижче винахід докладніше пояснюється з використанням прикладу виконання, представленого на кресленні. На Фіг. схематично зображено кілька стільників мережі мобільного радіозв’язку для відповідного винаходові визначення дійсної абонентської зони на основі заданої гарантованої абонентської зони абонента. Показана в прикладі мережа мобільного радіозв’язку включає в себе кілька радіостільників 1, 2, 3, кожен з яких отримує радіосигнали від принаймні однієї поставленої йому у відповідність 5 стаціонарної радіостанції 4, 5, 6. Керування стаціонарними радіостанціями здійснюється, наприклад, спільним вузлом 9 керування базовими станціями, з яким вони з’єднані відповідними з’єднувальними лініями. Вузол 9 керування базовими станціями в свою чергу зв’язаний з телекомунікаційною станцією 10 комунікаційної мережі, яка відповідно створює з’єднання з іншими станціями обслуговування та комунікаційними мережами. Телекомунікаційна станція 10 має доступ до банку 11 даних радіомережі, в пам’яті якого зберігаються, наприклад, дані абонента і дані про структуру радіомережі. В прикладі виконання спосіб згідно з винаходом описаний на прикладі визначення абонентської зони, названої домашньою зоною. Але згідно з винаходом це можуть бути і інші індивідуальні абонентські зони, наприклад, офісна зона, місцева зона і т. д. Розрахунок домашньої зони 8 для абонента відбувається шляхом оцінки банку даних користувача мережею. Виходячи з адреси домашньої зони абонента (вулиця, номер будинку, населений пункт, місцевість), показаного як пункт 7 місцевості, навколо цього пункту 7 місцевості установлюється приблизно прямокутна домашня зона 8. Ця зона називається гарантованою домашньою зоною 8 і має розмір приблизно 500 500 метрів. Центр зони 8 утворює географічна координата адреси домашньої зони. За допомогою банку 11 даних радіомережі оцінюється зона дії радіостільників 1, 2, 3 і перевіряється, чи існує перекривання з гарантованою домашньою зоною 8. При цьому розповсюдження, тобто зона обслуговування кожного радіостільника 1, 2, 3 спрощено зображується як співвіднесений з ним оточуючий багатокутник 1*, 2*, 3*, переважно чотирикутник, який охоплює всю протяжність дії стільника. Для проведення розрахунків для оточуючого багатокутника 1*, 2*, 3* використовують результати оцінки індивідуально для стільника в межах геоінформаційної системи з використанням фільтруючих алгоритмів. Враховуючи різні моделі розповсюдження, це можна використовувати як для GSM 900/1800, так і для мереж UMTS. Кожен стільник радіомережі 1, 2, 3 представлений відповідним оточуючим багатокутником 1*, 92358 6 2*, 3*, який перетинається з гарантованою домашньою зоною 8, відносяться до дійсних домашніх зон. Таким чином, дійсна домашня зона покриває принаймні всю площу гарантованої домашньої зони 8, але значно більша за неї, бо додатково покриваються й інші ділянки за межами гарантованої домашньої зони 8. Перед кожним дзвінком "розумна мережа" перевіряє наприклад, комунікаційну станцію 10, або підпорядкований їй елемент мережі, наприклад, службові вузли керування, шляхом запитів до банку 11 даних радіомережі про те, чи існує бажання з’єднання з однієї з дійсних домашніх зон 8 із співвіднесених з абонентом зон 1, 2, 3. Якщо це так, то система IN записує цю інформацію в розрахункову карточку, яка потім в системі, що буде оброблювати дані, призначить спеціальний (більш сприятливий) тариф домашньої зони і запише його на рахунок абонента. Додатково можна передбачити, що буде не лише встановлюватись, чи перебуває абонент, який телефонує, в своїй домашній зоні, але й визначатись місцезнаходження цього абонента і відстань між ним та тим, кому він телефонує. Так, наприклад, можна визначити радіостільник, що спрацьовує на даний момент і в зоні дії якого перебуває абонент, що телефонує, або індекс місцевості, де він знаходиться. Тоді в результаті цього можна виконати тарифікацію в залежності від відстані. СПИСОК ПОЗИЦІЙНИХ ПОЗНАЧЕНЬ 1. Радіостільник 1* Оточуючий багатокутник 2. Радіостільник 2* Оточуючий багатокутник 3. Радіостільник 3* Оточуючий багатокутник 4. Стаціонарна радіостанція 5. Стаціонарна радіостанція 6. Стаціонарна радіостанція 7. Адреса зони абонента (пункт місцевості) 8. Гарантована зона абонента 9. Вузол керування базовими станціями (BSC) 10. Телекомунікаційна станція (MSC) 11. Банк даних радіомережі (FDB) 7 Комп’ютерна верстка Л. Ціхановська 92358 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
