Щілиноутворювач для сівби сільськогосподарських культур

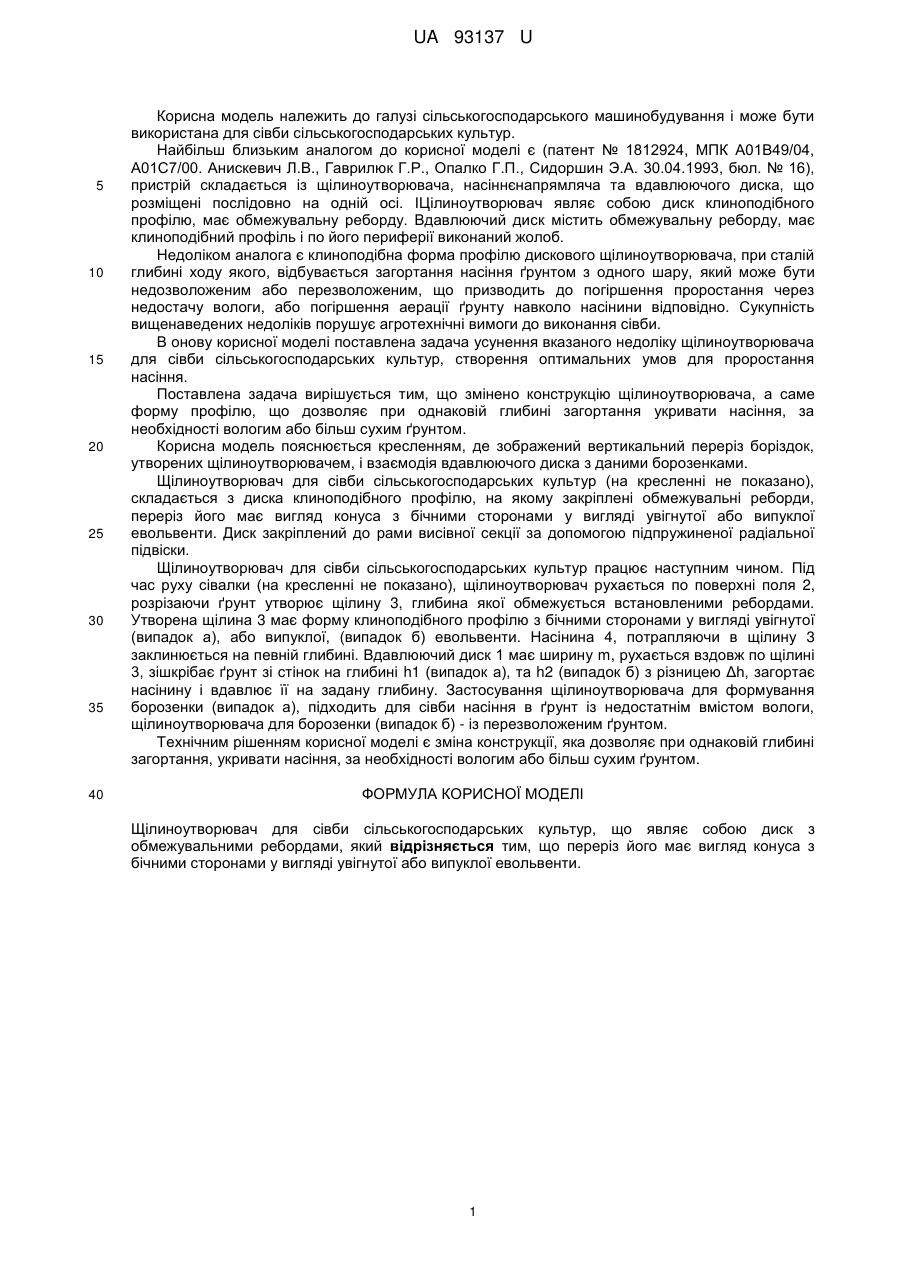

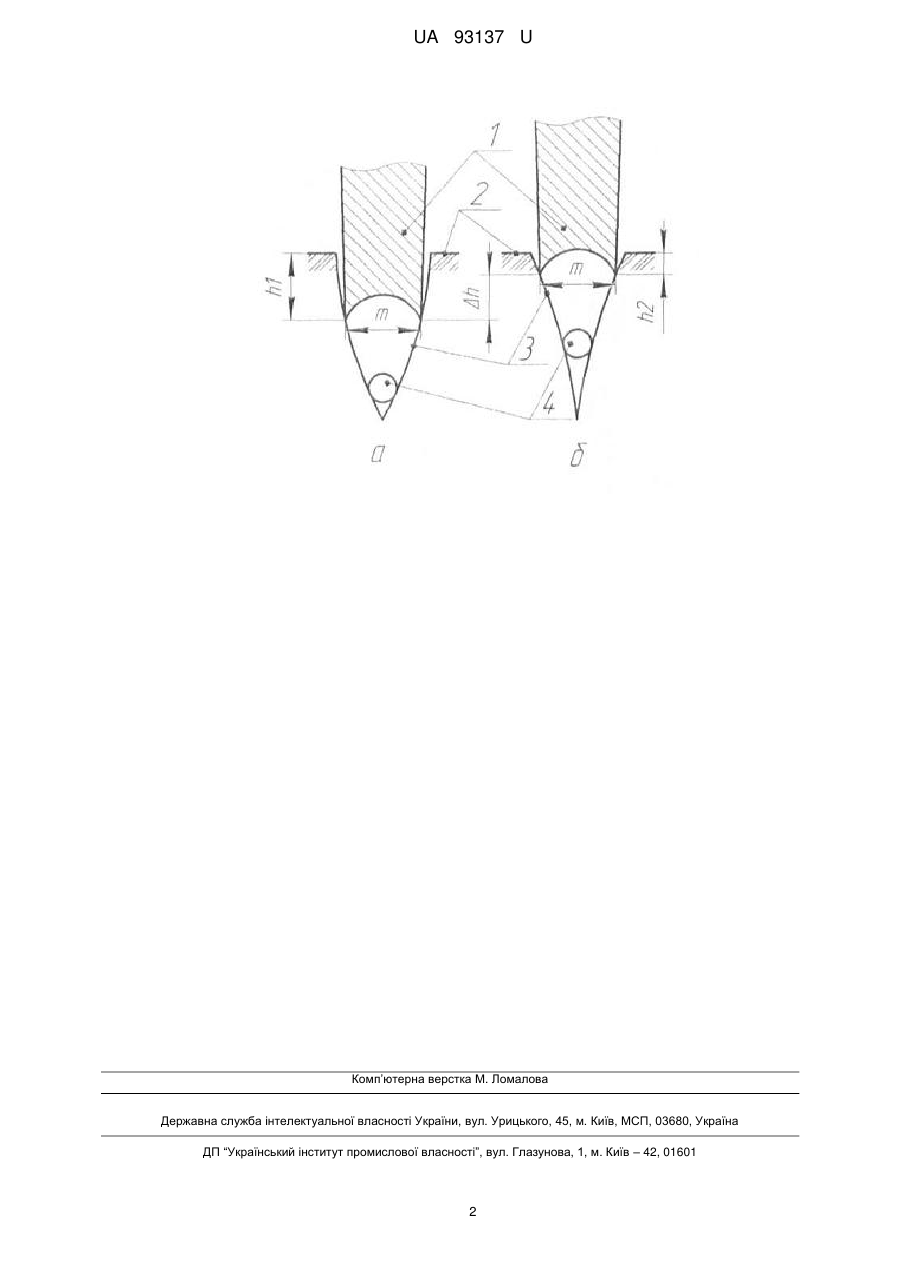

Реферат: UA 93137 U UA 93137 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана для сівби сільськогосподарських культур. Найбільш близьким аналогом до корисної моделі є (патент № 1812924, МПК А01В49/04, А01С7/00. Анискевич Л.В., Гаврилюк Г.Р., Опалко Г.П., Сидоршин Э.А. 30.04.1993, бюл. № 16), пристрій складається із щілиноутворювача, насіннєнапрямляча та вдавлюючого диска, що розміщені послідовно на одній осі. ІЦілиноутворювач являє собою диск клиноподібного профілю, має обмежувальну реборду. Вдавлюючий диск містить обмежувальну реборду, має клиноподібний профіль і по його периферії виконаний жолоб. Недоліком аналога є клиноподібна форма профілю дискового щілиноутворювача, при сталій глибині ходу якого, відбувається загортання насіння ґрунтом з одного шару, який може бути недозволоженим або перезволоженим, що призводить до погіршення проростання через недостачу вологи, або погіршення аерації ґрунту навколо насінини відповідно. Сукупність вищенаведених недоліків порушує агротехнічні вимоги до виконання сівби. В онову корисної моделі поставлена задача усунення вказаного недоліку щілиноутворювача для сівби сільськогосподарських культур, створення оптимальних умов для проростання насіння. Поставлена задача вирішується тим, що змінено конструкцію щілиноутворювача, а саме форму профілю, що дозволяє при однаковій глибині загортання укривати насіння, за необхідності вологим або більш сухим ґрунтом. Корисна модель пояснюється кресленням, де зображений вертикальний переріз боріздок, утворених щілиноутворювачем, і взаємодія вдавлюючого диска з даними борозенками. Щілиноутворювач для сівби сільськогосподарських культур (на кресленні не показано), складається з диска клиноподібного профілю, на якому закріплені обмежувальні реборди, переріз його має вигляд конуса з бічними сторонами у вигляді увігнутої або випуклої евольвенти. Диск закріплений до рами висівної секції за допомогою підпружиненої радіальної підвіски. Щілиноутворювач для сівби сільськогосподарських культур працює наступним чином. Під час руху сівалки (на кресленні не показано), щілиноутворювач рухається по поверхні поля 2, розрізаючи ґрунт утворює щілину 3, глибина якої обмежується встановленими ребордами. Утворена щілина 3 має форму клиноподібного профілю з бічними сторонами у вигляді увігнутої (випадок а), або випуклої, (випадок б) евольвенти. Насінина 4, потрапляючи в щілину 3 заклинюється на певній глибині. Вдавлюючий диск 1 має ширину m, рухається вздовж по щілині 3, зішкрібає ґрунт зі стінок на глибині h1 (випадок а), та h2 (випадок б) з різницею Δh, загортає насінину і вдавлює її на задану глибину. Застосування щілиноутворювача для формування борозенки (випадок а), підходить для сівби насіння в ґрунт із недостатнім вмістом вологи, щілиноутворювача для борозенки (випадок б) - із перезволоженим ґрунтом. Технічним рішенням корисної моделі є зміна конструкції, яка дозволяє при однаковій глибині загортання, укривати насіння, за необхідності вологим або більш сухим ґрунтом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Щілиноутворювач для сівби сільськогосподарських культур, що являє собою диск з обмежувальними ребордами, який відрізняється тим, що переріз його має вигляд конуса з бічними сторонами у вигляді увігнутої або випуклої евольвенти. 1 UA 93137 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
