Спосіб захисту та ремонту будівельних конструкцій

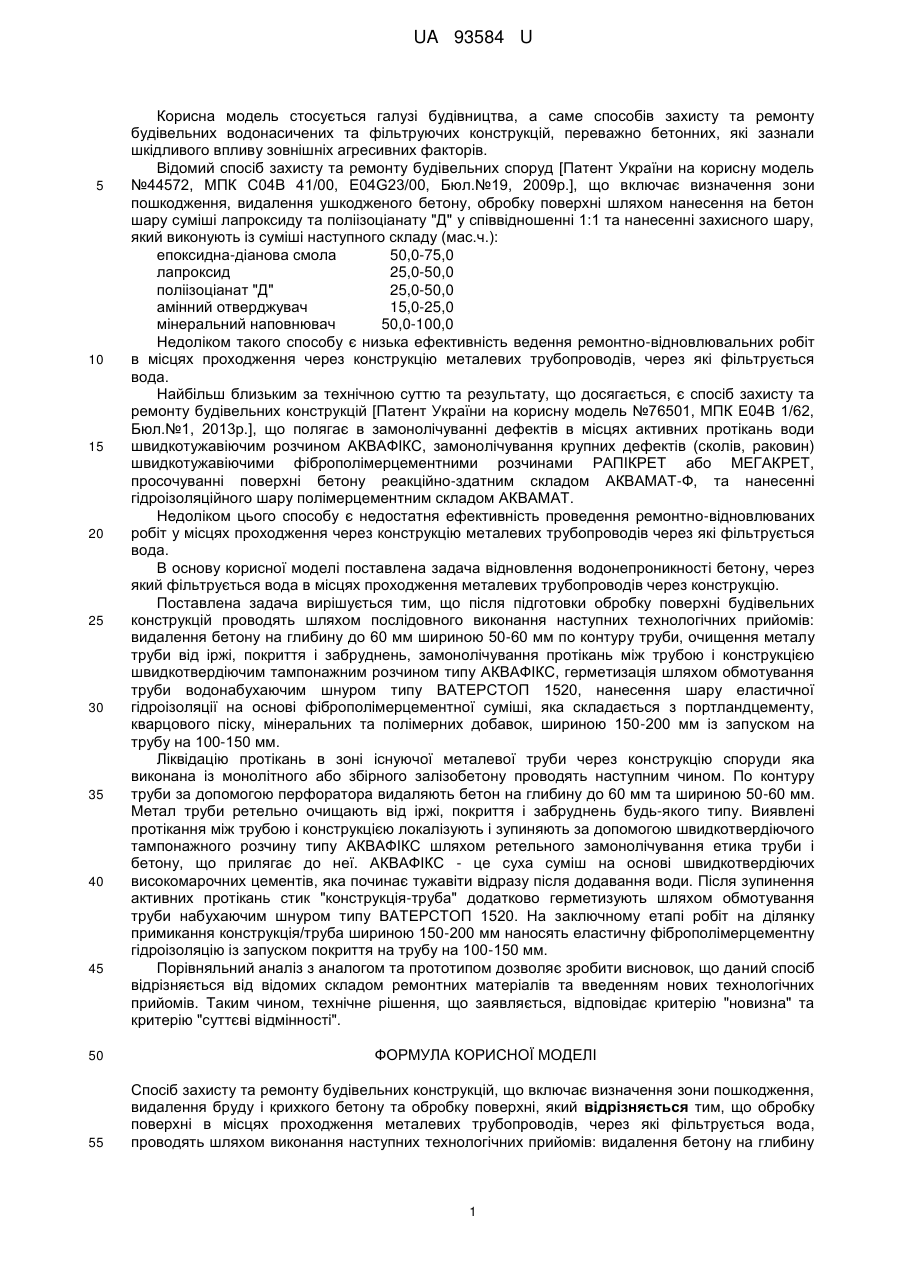

Реферат: Спосіб захисту та ремонту будівельних конструкцій, що включає визначення зони пошкодження, видалення бруду і крихкого бетону та обробку поверхні, причому обробку поверхні в місцях проходження металевих трубопроводів, через які фільтрується вода, проводять шляхом виконання наступних технологічних прийомів: видалення бетону на глибину до 60 мм шириною 50-60 мм по контуру труби, очищення металу труби від іржі, покриття і забруднень, замонолічування протікань між трубою і конструкцією швидкотвердіючим тампонажним розчином типу АКВАФІКС, герметизація шляхом обмотування труби водонабухаючим шнуром типу ВАТЕРСТОП 1520, нанесення шару еластичної гідроізоляції на основі фіброполімерцементної суміші, яка складається з портландцементу, кварцового піску, мінеральних та полімерних добавок, шириною 150-200 мм із запуском на трубу на 100-150 мм. UA 93584 U (54) СПОСІБ ЗАХИСТУ ТА РЕМОНТУ БУДІВЕЛЬНИХ КОНСТРУКЦІЙ UA 93584 U UA 93584 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель стосується галузі будівництва, а саме способів захисту та ремонту будівельних водонасичених та фільтруючих конструкцій, переважно бетонних, які зазнали шкідливого впливу зовнішніх агресивних факторів. Відомий спосіб захисту та ремонту будівельних споруд [Патент України на корисну модель №44572, МПК С04В 41/00, E04G23/00, Бюл.№19, 2009р.], що включає визначення зони пошкодження, видалення ушкодженого бетону, обробку поверхні шляхом нанесення на бетон шару суміші лапроксиду та поліізоціанату "Д" у співвідношенні 1:1 та нанесенні захисного шару, який виконують із суміші наступного складу (мас.ч.): епоксидна-діанова смола 50,0-75,0 лапроксид 25,0-50,0 поліізоціанат "Д" 25,0-50,0 амінний отверджувач 15,0-25,0 мінеральний наповнювач 50,0-100,0 Недоліком такого способу є низька ефективність ведення ремонтно-відновлювальних робіт в місцях проходження через конструкцію металевих трубопроводів, через які фільтрується вода. Найбільш близьким за технічною суттю та результату, що досягається, є спосіб захисту та ремонту будівельних конструкцій [Патент України на корисну модель №76501, МПК Е04В 1/62, Бюл.№1, 2013р.], що полягає в замонолічуванні дефектів в місцях активних протікань води швидкотужавіючим розчином АКВАФІКС, замонолічування крупних дефектів (сколів, раковин) швидкотужавіючими фіброполімерцементними розчинами РАПІКРЕТ або МЕГАКРЕТ, просочуванні поверхні бетону реакційно-здатним складом АКВАМАТ-Ф, та нанесенні гідроізоляційного шару полімерцементним складом АКВАМАТ. Недоліком цього способу є недостатня ефективність проведення ремонтно-відновлюваних робіт у місцях проходження через конструкцію металевих трубопроводів через які фільтрується вода. В основу корисної моделі поставлена задача відновлення водонепроникності бетону, через який фільтрується вода в місцях проходження металевих трубопроводів через конструкцію. Поставлена задача вирішується тим, що після підготовки обробку поверхні будівельних конструкцій проводять шляхом послідовного виконання наступних технологічних прийомів: видалення бетону на глибину до 60 мм шириною 50-60 мм по контуру труби, очищення металу труби від іржі, покриття і забруднень, замонолічування протікань між трубою і конструкцією швидкотвердіючим тампонажним розчином типу АКВАФІКС, герметизація шляхом обмотування труби водонабухаючим шнуром типу ВАТЕРСТОП 1520, нанесення шару еластичної гідроізоляції на основі фіброполімерцементної суміші, яка складається з портландцементу, кварцового піску, мінеральних та полімерних добавок, шириною 150-200 мм із запуском на трубу на 100-150 мм. Ліквідацію протікань в зоні існуючої металевої труби через конструкцію споруди яка виконана із монолітного або збірного залізобетону проводять наступним чином. По контуру труби за допомогою перфоратора видаляють бетон на глибину до 60 мм та шириною 50-60 мм. Метал труби ретельно очищають від іржі, покриття і забруднень будь-якого типу. Виявлені протікання між трубою і конструкцією локалізують і зупиняють за допомогою швидкотвердіючого тампонажного розчину типу АКВАФІКС шляхом ретельного замонолічування етика труби і бетону, що прилягає до неї. АКВАФІКС - це суха суміш на основі швидкотвердіючих високомарочних цементів, яка починає тужавіти відразу після додавання води. Після зупинення активних протікань стик "конструкція-труба" додатково герметизують шляхом обмотування труби набухаючим шнуром типу ВАТЕРСТОП 1520. На заключному етапі робіт на ділянку примикання конструкція/труба шириною 150-200 мм наносять еластичну фіброполімерцементну гідроізоляціюіз запуском покриття на трубу на 100-150 мм. Порівняльний аналіз з аналогом та прототипом дозволяє зробити висновок, що даний спосіб відрізняється від відомих складом ремонтних матеріалів та введенням нових технологічних прийомів. Таким чином, технічне рішення, що заявляється, відповідає критерію "новизна" та критерію "суттєві відмінності". ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб захисту та ремонту будівельних конструкцій, що включає визначення зони пошкодження, видалення бруду і крихкого бетону та обробку поверхні, який відрізняється тим, що обробку поверхні в місцях проходження металевих трубопроводів, через які фільтрується вода, проводять шляхом виконання наступних технологічних прийомів: видалення бетону на глибину 1 UA 93584 U 5 до 60 мм шириною 50-60 мм по контуру труби, очищення металу труби від іржі, покриття і забруднень, замонолічування протікань між трубою і конструкцією швидкотвердіючим тампонажним розчином типу АКВАФІКС, герметизація шляхом обмотування труби водонабухаючим шнуром типу ВАТЕРСТОП 1520, нанесення шару еластичної гідроізоляції на основі фіброполімерцементної суміші, яка складається з портландцементу, кварцового піску, мінеральних та полімерних добавок, шириною 150-200 мм із запуском на трубу на 100-150 мм. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
