Склад для просочування фільтруючого матеріалу

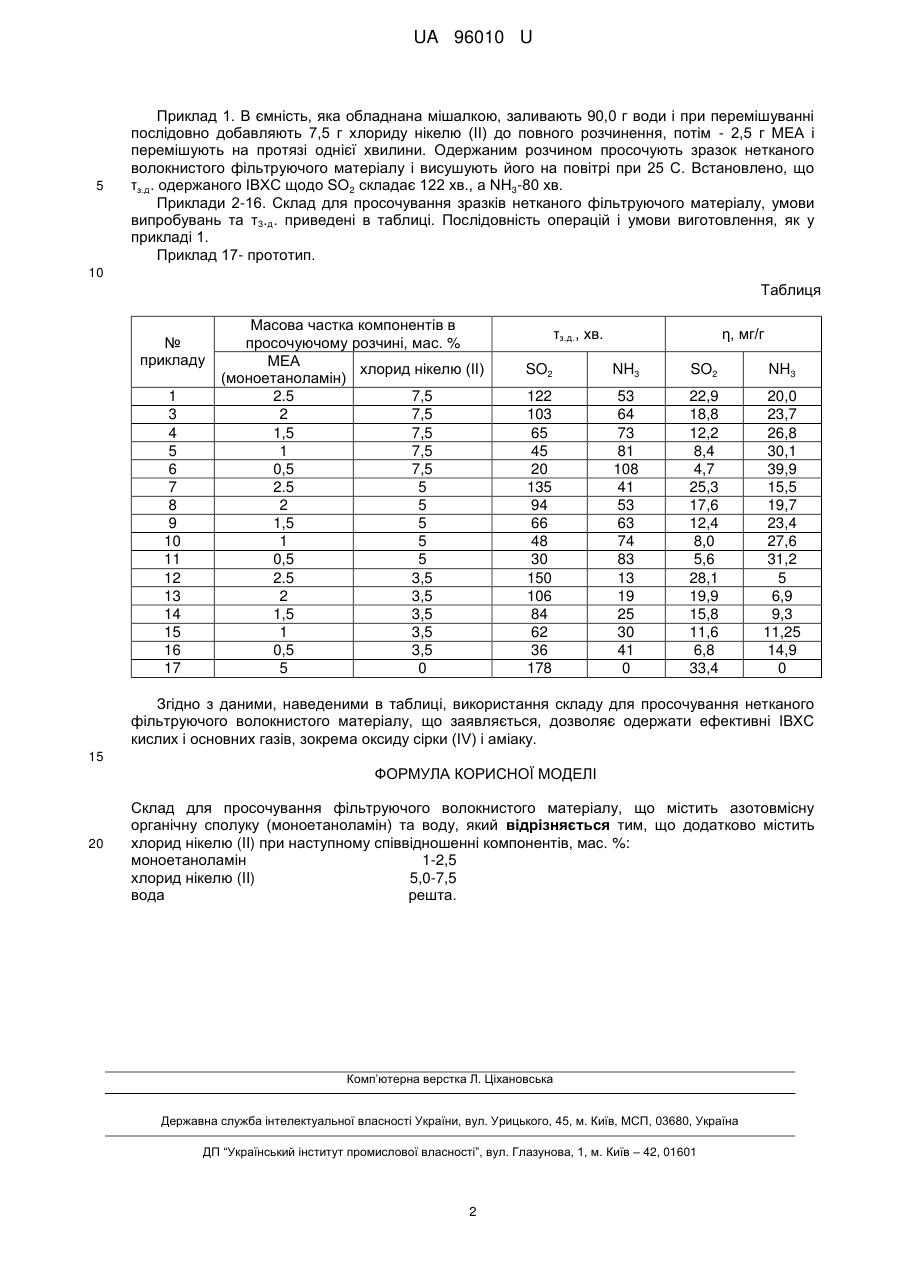

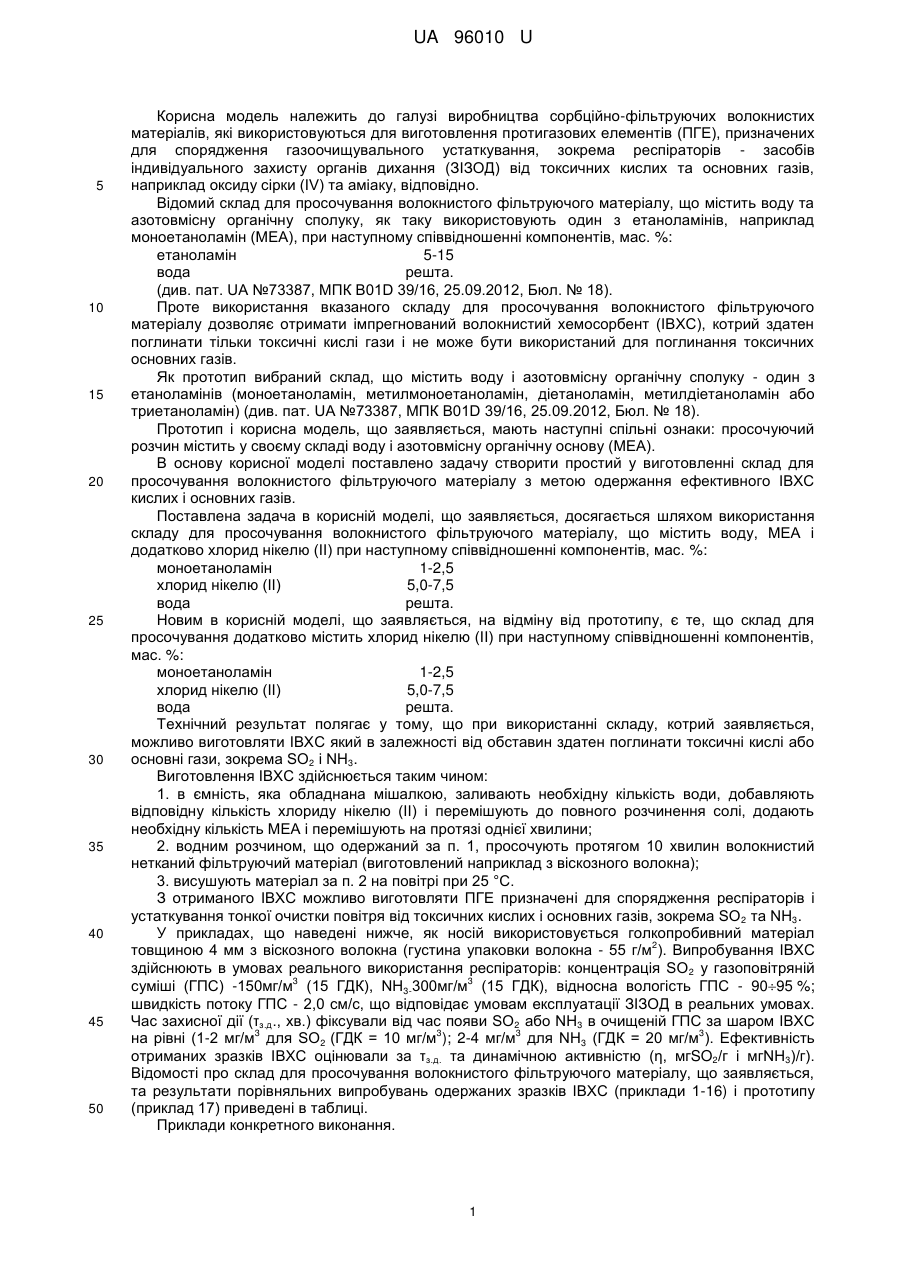

Реферат: Склад для просочування фільтруючого волокнистого матеріалу містить азотовмісну органічну сполуку (моноетаноламін) та воду, причому додатково містить хлорид нікелю (II). UA 96010 U (12) UA 96010 U UA 96010 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі виробництва сорбційно-фільтруючих волокнистих матеріалів, які використовуються для виготовлення протигазових елементів (ПГЕ), призначених для спорядження газоочищувального устаткування, зокрема респіраторів - засобів індивідуального захисту органів дихання (ЗІЗОД) від токсичних кислих та основних газів, наприклад оксиду сірки (IV) та аміаку, відповідно. Відомий склад для просочування волокнистого фільтруючого матеріалу, що містить воду та азотовмісну органічну сполуку, як таку використовують один з етаноламінів, наприклад моноетаноламін (МЕА), при наступному співвідношенні компонентів, мас. %: етаноламін 5-15 вода решта. (див. пат. UA №73387, МПК B01D 39/16, 25.09.2012, Бюл. № 18). Проте використання вказаного складу для просочування волокнистого фільтруючого матеріалу дозволяє отримати імпрегнований волокнистий хемосорбент (ІВХС), котрий здатен поглинати тільки токсичні кислі гази і не може бути використаний для поглинання токсичних основних газів. Як прототип вибраний склад, що містить воду і азотовмісну органічну сполуку - один з етаноламінів (моноетаноламін, метилмоноетаноламін, діетаноламін, метилдіетаноламін або триетаноламін) (див. пат. UA №73387, МПК B01D 39/16, 25.09.2012, Бюл. № 18). Прототип і корисна модель, що заявляється, мають наступні спільні ознаки: просочуючий розчин містить у своєму складі воду і азотовмісну органічну основу (МЕА). В основу корисної моделі поставлено задачу створити простий у виготовленні склад для просочування волокнистого фільтруючого матеріалу з метою одержання ефективного ІВХС кислих і основних газів. Поставлена задача в корисній моделі, що заявляється, досягається шляхом використання складу для просочування волокнистого фільтруючого матеріалу, що містить воду, МЕА і додатково хлорид нікелю (II) при наступному співвідношенні компонентів, мас. %: моноетаноламін 1-2,5 хлорид нікелю (II) 5,0-7,5 вода решта. Новим в корисній моделі, що заявляється, на відміну від прототипу, є те, що склад для просочування додатково містить хлорид нікелю (II) при наступному співвідношенні компонентів, мас. %: моноетаноламін 1-2,5 хлорид нікелю (II) 5,0-7,5 вода решта. Технічний результат полягає у тому, що при використанні складу, котрий заявляється, можливо виготовляти ІВХС який в залежності від обставин здатен поглинати токсичні кислі або основні гази, зокрема SO2 і NH3. Виготовлення ІВХС здійснюється таким чином: 1. в ємність, яка обладнана мішалкою, заливають необхідну кількість води, добавляють відповідну кількість хлориду нікелю (II) і перемішують до повного розчинення солі, додають необхідну кількість МЕА і перемішують на протязі однієї хвилини; 2. водним розчином, що одержаний за п. 1, просочують протягом 10 хвилин волокнистий нетканий фільтруючий матеріал (виготовлений наприклад з віскозного волокна); 3. висушують матеріал за п. 2 на повітрі при 25 °C. З отриманого ІВХС можливо виготовляти ПГЕ призначені для спорядження респіраторів і устаткування тонкої очистки повітря від токсичних кислих і основних газів, зокрема SO 2 та NH3. У прикладах, що наведені нижче, як носій використовується голкопробивний матеріал 2 товщиною 4 мм з віскозного волокна (густина упаковки волокна - 55 г/м ). Випробування ІВХС здійснюють в умовах реального використання респіраторів: концентрація SO 2 у газоповітряній 3 3 суміші (ГПС) -150мг/м (15 ГДК), NH3-300мг/м (15 ГДК), відносна вологість ГПС - 9095 %; швидкість потоку ГПС - 2,0 см/с, що відповідає умовам експлуатації ЗІЗОД в реальних умовах. Час захисної дії (τз.д., хв.) фіксували від час появи SO2 або NH3 в очищеній ГПС за шаром ІВХС 3 3 3 3 на рівні (1-2 мг/м для SO2 (ГДК = 10 мг/м ); 2-4 мг/м для NH3 (ГДК = 20 мг/м ). Ефективність отриманих зразків ІВХС оцінювали за τз.д. та динамічною активністю (η, мгSO2/г і мгNH3)/г). Відомості про склад для просочування волокнистого фільтруючого матеріалу, що заявляється, та результати порівняльних випробувань одержаних зразків ІВХС (приклади 1-16) і прототипу (приклад 17) приведені в таблиці. Приклади конкретного виконання. 1 UA 96010 U 5 Приклад 1. В ємність, яка обладнана мішалкою, заливають 90,0 г води і при перемішуванні послідовно добавляють 7,5 г хлориду нікелю (II) до повного розчинення, потім - 2,5 г МЕА і перемішують на протязі однієї хвилини. Одержаним розчином просочують зразок нетканого волокнистого фільтруючого матеріалу і висушують його на повітрі при 25 С. Встановлено, що τз.д. одержаного ІВХС щодо SO2 складає 122 хв., a NH3-80 хв. Приклади 2-16. Склад для просочування зразків нетканого фільтруючого матеріалу, умови випробувань та т3.д. приведені в таблиці. Послідовність операцій і умови виготовлення, як у прикладі 1. Приклад 17- прототип. 10 Таблиця № прикладу 1 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 Масова частка компонентів в просочуючому розчині, мас. % МЕА хлорид нікелю (II) (моноетаноламін) 2.5 7,5 2 7,5 1,5 7,5 1 7,5 0,5 7,5 2.5 5 2 5 1,5 5 1 5 0,5 5 2.5 3,5 2 3,5 1,5 3,5 1 3,5 0,5 3,5 5 0 τз.д., хв. η, мг/г SO2 NH3 SO2 NH3 122 103 65 45 20 135 94 66 48 30 150 106 84 62 36 178 53 64 73 81 108 41 53 63 74 83 13 19 25 30 41 0 22,9 18,8 12,2 8,4 4,7 25,3 17,6 12,4 8,0 5,6 28,1 19,9 15,8 11,6 6,8 33,4 20,0 23,7 26,8 30,1 39,9 15,5 19,7 23,4 27,6 31,2 5 6,9 9,3 11,25 14,9 0 Згідно з даними, наведеними в таблиці, використання складу для просочування нетканого фільтруючого волокнистого матеріалу, що заявляється, дозволяє одержати ефективні ІВХС кислих і основних газів, зокрема оксиду сірки (IV) і аміаку. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Склад для просочування фільтруючого волокнистого матеріалу, що містить азотовмісну органічну сполуку (моноетаноламін) та воду, який відрізняється тим, що додатково містить хлорид нікелю (II) при наступному співвідношенні компонентів, мас. %: моноетаноламін 1-2,5 хлорид нікелю (II) 5,0-7,5 вода решта. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
