Відбивний теплоізоляційний матеріал

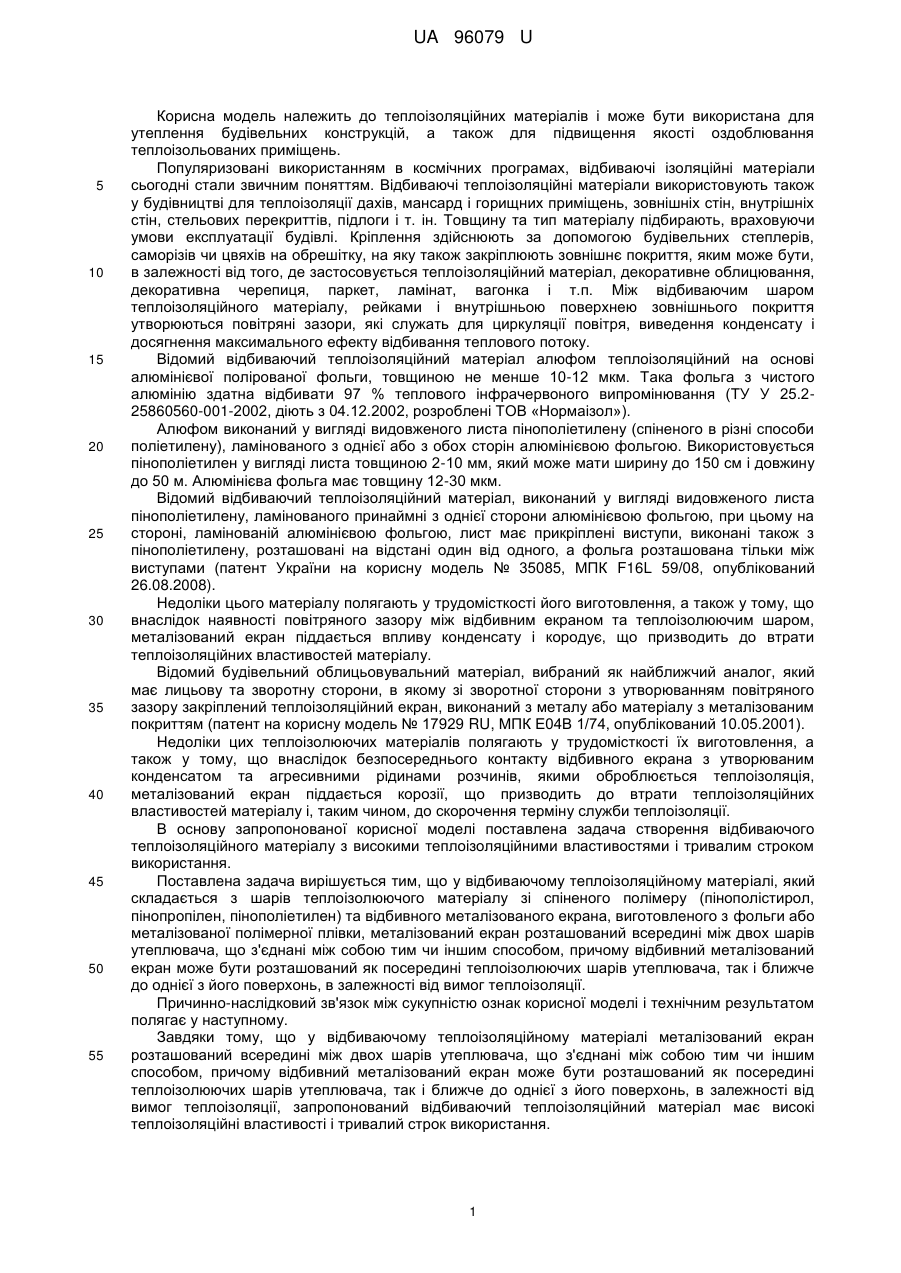

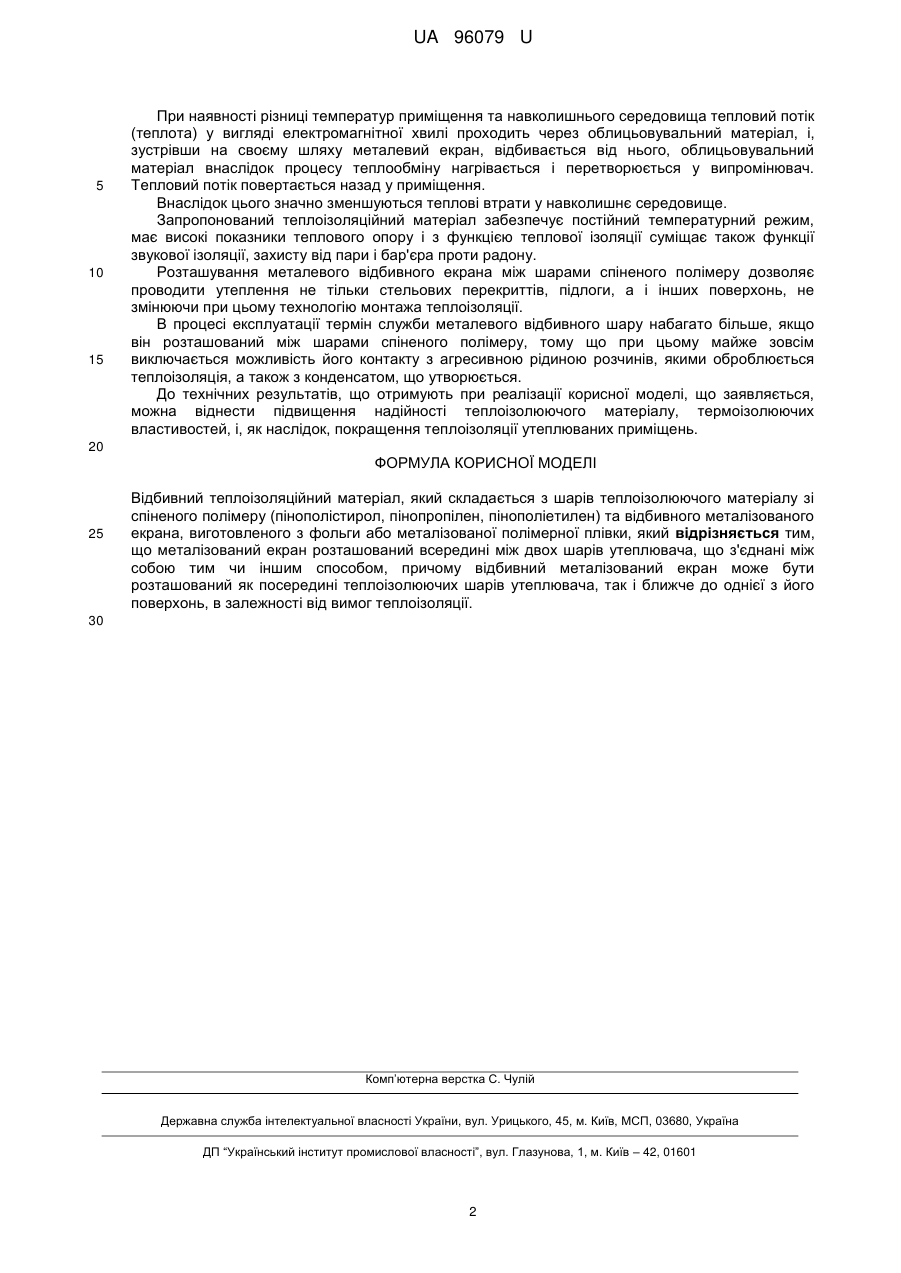

Реферат: UA 96079 U UA 96079 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до теплоізоляційних матеріалів і може бути використана для утеплення будівельних конструкцій, а також для підвищення якості оздоблювання теплоізольованих приміщень. Популяризовані використанням в космічних програмах, відбиваючі ізоляційні матеріали сьогодні стали звичним поняттям. Відбиваючі теплоізоляційні матеріали використовують також у будівництві для теплоізоляції дахів, мансард і горищних приміщень, зовнішніх стін, внутрішніх стін, стельових перекриттів, підлоги і т. ін. Товщину та тип матеріалу підбирають, враховуючи умови експлуатації будівлі. Кріплення здійснюють за допомогою будівельних степлерів, саморізів чи цвяхів на обрешітку, на яку також закріплюють зовнішнє покриття, яким може бути, в залежності від того, де застосовується теплоізоляційний матеріал, декоративне облицювання, декоративна черепиця, паркет, ламінат, вагонка і т.п. Між відбиваючим шаром теплоізоляційного матеріалу, рейками і внутрішньою поверхнею зовнішнього покриття утворюються повітряні зазори, які служать для циркуляції повітря, виведення конденсату і досягнення максимального ефекту відбивання теплового потоку. Відомий відбиваючий теплоізоляційний матеріал алюфом теплоізоляційний на основі алюмінієвої полірованої фольги, товщиною не менше 10-12 мкм. Така фольга з чистого алюмінію здатна відбивати 97 % теплового інфрачервоного випромінювання (ТУ У 25.225860560-001-2002, діють з 04.12.2002, розроблені ТОВ «Нормаізол»). Алюфом виконаний у вигляді видовженого листа пінополіетилену (спіненого в різні способи поліетилену), ламінованого з однієї або з обох сторін алюмінієвою фольгою. Використовується пінополіетилен у вигляді листа товщиною 2-10 мм, який може мати ширину до 150 см і довжину до 50 м. Алюмінієва фольга має товщину 12-30 мкм. Відомий відбиваючий теплоізоляційний матеріал, виконаний у вигляді видовженого листа пінополіетилену, ламінованого принаймні з однієї сторони алюмінієвою фольгою, при цьому на стороні, ламінованій алюмінієвою фольгою, лист має прикріплені виступи, виконані також з пінополіетилену, розташовані на відстані один від одного, а фольга розташована тільки між виступами (патент України на корисну модель № 35085, МПК F16L 59/08, опублікований 26.08.2008). Недоліки цього матеріалу полягають у трудомісткості його виготовлення, а також у тому, що внаслідок наявності повітряного зазору між відбивним екраном та теплоізолюючим шаром, металізований екран піддається впливу конденсату і кородує, що призводить до втрати теплоізоляційних властивостей матеріалу. Відомий будівельний облицьовувальний матеріал, вибраний як найближчий аналог, який має лицьову та зворотну сторони, в якому зі зворотної сторони з утворюванням повітряного зазору закріплений теплоізоляційний екран, виконаний з металу або матеріалу з металізованим покриттям (патент на корисну модель № 17929 RU, МПК Е04В 1/74, опублікований 10.05.2001). Недоліки цих теплоізолюючих матеріалів полягають у трудомісткості їх виготовлення, а також у тому, що внаслідок безпосереднього контакту відбивного екрана з утворюваним конденсатом та агресивними рідинами розчинів, якими оброблюється теплоізоляція, металізований екран піддається корозії, що призводить до втрати теплоізоляційних властивостей матеріалу і, таким чином, до скорочення терміну служби теплоізоляції. В основу запропонованої корисної моделі поставлена задача створення відбиваючого теплоізоляційного матеріалу з високими теплоізоляційними властивостями і тривалим строком використання. Поставлена задача вирішується тим, що у відбиваючому теплоізоляційному матеріалі, який складається з шарів теплоізолюючого матеріалу зі спіненого полімеру (пінополістирол, пінопропілен, пінополіетилен) та відбивного металізованого екрана, виготовленого з фольги або металізованої полімерної плівки, металізований екран розташований всередині між двох шарів утеплювача, що з'єднані між собою тим чи іншим способом, причому відбивний металізований екран може бути розташований як посередині теплоізолюючих шарів утеплювача, так і ближче до однієї з його поверхонь, в залежності від вимог теплоізоляції. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом полягає у наступному. Завдяки тому, що у відбиваючому теплоізоляційному матеріалі металізований екран розташований всередині між двох шарів утеплювача, що з'єднані між собою тим чи іншим способом, причому відбивний металізований екран може бути розташований як посередині теплоізолюючих шарів утеплювача, так і ближче до однієї з його поверхонь, в залежності від вимог теплоізоляції, запропонований відбиваючий теплоізоляційний матеріал має високі теплоізоляційні властивості і тривалий строк використання. 1 UA 96079 U 5 10 15 При наявності різниці температур приміщення та навколишнього середовища тепловий потік (теплота) у вигляді електромагнітної хвилі проходить через облицьовувальний матеріал, і, зустрівши на своєму шляху металевий екран, відбивається від нього, облицьовувальний матеріал внаслідок процесу теплообміну нагрівається і перетворюється у випромінювач. Тепловий потік повертається назад у приміщення. Внаслідок цього значно зменшуються теплові втрати у навколишнє середовище. Запропонований теплоізоляційний матеріал забезпечує постійний температурний режим, має високі показники теплового опору і з функцією теплової ізоляції суміщає також функції звукової ізоляції, захисту від пари і бар'єра проти радону. Розташування металевого відбивного екрана між шарами спіненого полімеру дозволяє проводити утеплення не тільки стельових перекриттів, підлоги, а і інших поверхонь, не змінюючи при цьому технологію монтажа теплоізоляції. В процесі експлуатації термін служби металевого відбивного шару набагато більше, якщо він розташований між шарами спіненого полімеру, тому що при цьому майже зовсім виключається можливість його контакту з агресивною рідиною розчинів, якими оброблюється теплоізоляція, а також з конденсатом, що утворюється. До технічних результатів, що отримують при реалізації корисної моделі, що заявляється, можна віднести підвищення надійності теплоізолюючого матеріалу, термоізолюючих властивостей, і, як наслідок, покращення теплоізоляції утеплюваних приміщень. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Відбивний теплоізоляційний матеріал, який складається з шарів теплоізолюючого матеріалу зі спіненого полімеру (пінополістирол, пінопропілен, пінополіетилен) та відбивного металізованого екрана, виготовленого з фольги або металізованої полімерної плівки, який відрізняється тим, що металізований екран розташований всередині між двох шарів утеплювача, що з'єднані між собою тим чи іншим способом, причому відбивний металізований екран може бути розташований як посередині теплоізолюючих шарів утеплювача, так і ближче до однієї з його поверхонь, в залежності від вимог теплоізоляції. 30 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
