Термоелектричний відлякувач шкідників

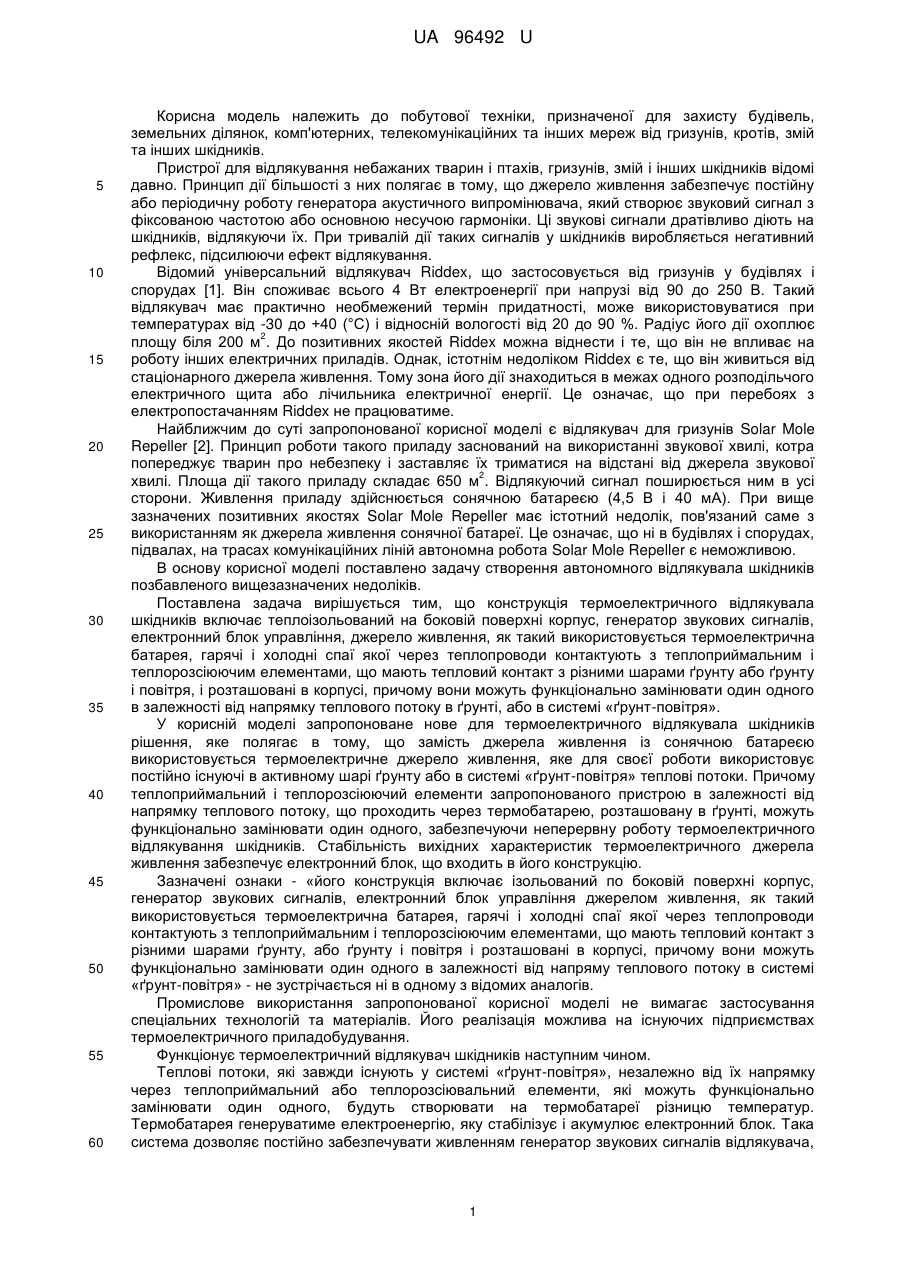

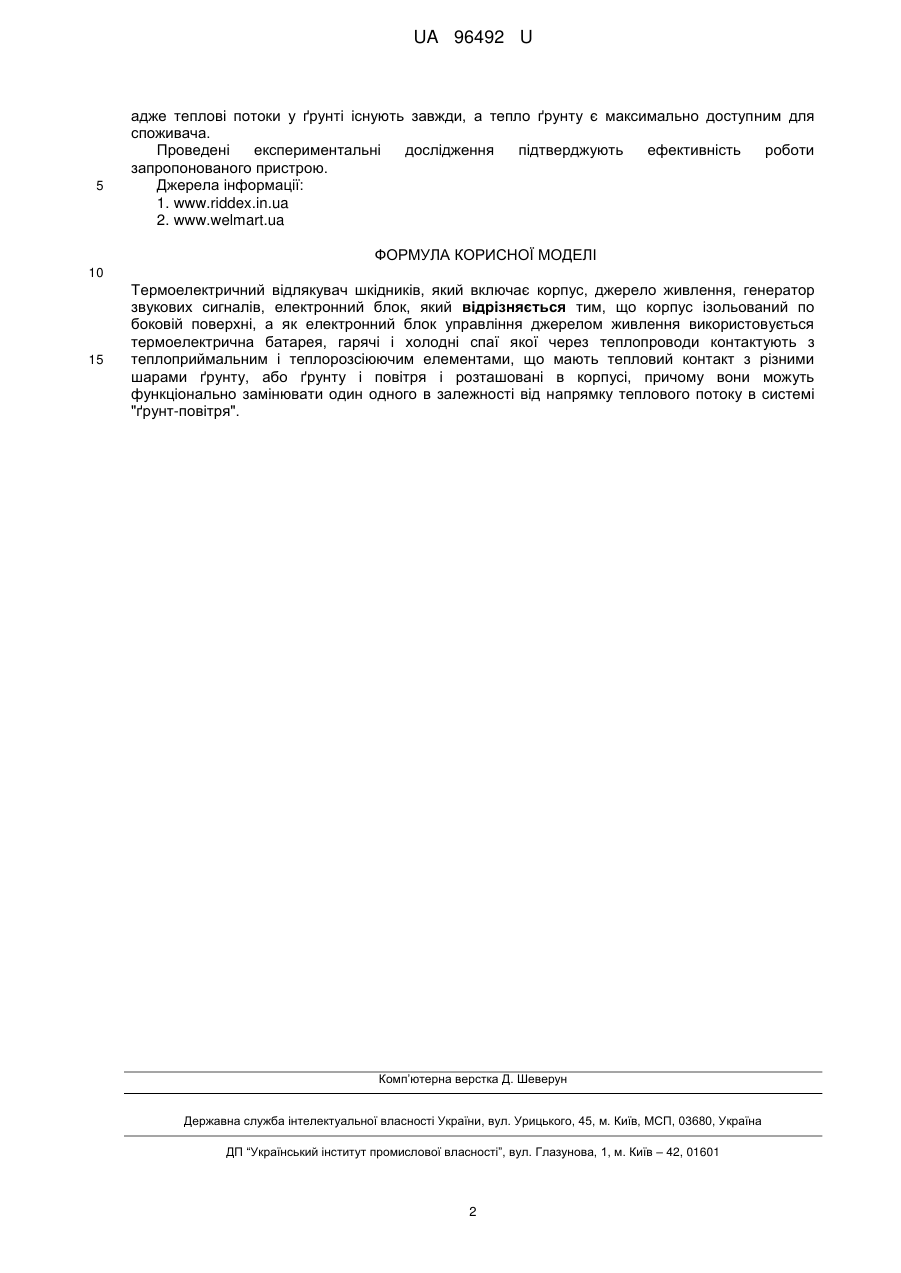

Реферат: UA 96492 U UA 96492 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до побутової техніки, призначеної для захисту будівель, земельних ділянок, комп'ютерних, телекомунікаційних та інших мереж від гризунів, кротів, змій та інших шкідників. Пристрої для відлякування небажаних тварин і птахів, гризунів, змій і інших шкідників відомі давно. Принцип дії більшості з них полягає в тому, що джерело живлення забезпечує постійну або періодичну роботу генератора акустичного випромінювача, який створює звуковий сигнал з фіксованою частотою або основною несучою гармоніки. Ці звукові сигнали дратівливо діють на шкідників, відлякуючи їх. При тривалій дії таких сигналів у шкідників виробляється негативний рефлекс, підсилюючи ефект відлякування. Відомий універсальний відлякувач Riddex, що застосовується від гризунів у будівлях і спорудах [1]. Він споживає всього 4 Вт електроенергії при напрузі від 90 до 250 В. Такий відлякувач має практично необмежений термін придатності, може використовуватися при температурах від -30 до +40 (°С) і відносній вологості від 20 до 90 %. Радіус його дії охоплює 2 площу біля 200 м . До позитивних якостей Riddex можна віднести і те, що він не впливає на роботу інших електричних приладів. Однак, істотнім недоліком Riddex є те, що він живиться від стаціонарного джерела живлення. Тому зона його дії знаходиться в межах одного розподільчого електричного щита або лічильника електричної енергії. Це означає, що при перебоях з електропостачанням Riddex не працюватиме. Найближчим до суті запропонованої корисної моделі є відлякувач для гризунів Solar Mole Repeller [2]. Принцип роботи такого приладу заснований на використанні звукової хвилі, котра попереджує тварин про небезпеку і заставляє їх триматися на відстані від джерела звукової 2 хвилі. Площа дії такого приладу складає 650 м . Відлякуючий сигнал поширюється ним в усі сторони. Живлення приладу здійснюється сонячною батареєю (4,5 В і 40 мА). При вище зазначених позитивних якостях Solar Mole Repeller має істотний недолік, пов'язаний саме з використанням як джерела живлення сонячної батареї. Це означає, що ні в будівлях і спорудах, підвалах, на трасах комунікаційних ліній автономна робота Solar Mole Repeller є неможливою. В основу корисної моделі поставлено задачу створення автономного відлякувала шкідників позбавленого вищезазначених недоліків. Поставлена задача вирішується тим, що конструкція термоелектричного відлякувала шкідників включає теплоізольований на боковій поверхні корпус, генератор звукових сигналів, електронний блок управління, джерело живлення, як такий використовується термоелектрична батарея, гарячі і холодні спаї якої через теплопроводи контактують з теплоприймальним і теплорозсіюючим елементами, що мають тепловий контакт з різними шарами ґрунту або ґрунту і повітря, і розташовані в корпусі, причому вони можуть функціонально замінювати один одного в залежності від напрямку теплового потоку в ґрунті, або в системі «ґрунт-повітря». У корисній моделі запропоноване нове для термоелектричного відлякувала шкідників рішення, яке полягає в тому, що замість джерела живлення із сонячною батареєю використовується термоелектричне джерело живлення, яке для своєї роботи використовує постійно існуючі в активному шарі ґрунту або в системі «ґрунт-повітря» теплові потоки. Причому теплоприймальний і теплорозсіюючий елементи запропонованого пристрою в залежності від напрямку теплового потоку, що проходить через термобатарею, розташовану в ґрунті, можуть функціонально замінювати один одного, забезпечуючи неперервну роботу термоелектричного відлякування шкідників. Стабільність вихідних характеристик термоелектричного джерела живлення забезпечує електронний блок, що входить в його конструкцію. Зазначені ознаки - «його конструкція включає ізольований по боковій поверхні корпус, генератор звукових сигналів, електронний блок управління джерелом живлення, як такий використовується термоелектрична батарея, гарячі і холодні спаї якої через теплопроводи контактують з теплоприймальним і теплорозсіюючим елементами, що мають тепловий контакт з різними шарами ґрунту, або ґрунту і повітря і розташовані в корпусі, причому вони можуть функціонально замінювати один одного в залежності від напряму теплового потоку в системі «ґрунт-повітря» - не зустрічається ні в одному з відомих аналогів. Промислове використання запропонованої корисної моделі не вимагає застосування спеціальних технологій та матеріалів. Його реалізація можлива на існуючих підприємствах термоелектричного приладобудування. Функціонує термоелектричний відлякувач шкідників наступним чином. Теплові потоки, які завжди існують у системі «ґрунт-повітря», незалежно від їх напрямку через теплоприймальний або теплорозсіювальний елементи, які можуть функціонально замінювати один одного, будуть створювати на термобатареї різницю температур. Термобатарея генеруватиме електроенергію, яку стабілізує і акумулює електронний блок. Така система дозволяє постійно забезпечувати живленням генератор звукових сигналів відлякувача, 1 UA 96492 U 5 адже теплові потоки у ґрунті існують завжди, а тепло ґрунту є максимально доступним для споживача. Проведені експериментальні дослідження підтверджують ефективність роботи запропонованого пристрою. Джерела інформації: 1. www.riddex.in.ua 2. www.welmart.ua ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Термоелектричний відлякувач шкідників, який включає корпус, джерело живлення, генератор звукових сигналів, електронний блок, який відрізняється тим, що корпус ізольований по боковій поверхні, а як електронний блок управління джерелом живлення використовується термоелектрична батарея, гарячі і холодні спаї якої через теплопроводи контактують з теплоприймальним і теплорозсіюючим елементами, що мають тепловий контакт з різними шарами ґрунту, або ґрунту і повітря і розташовані в корпусі, причому вони можуть функціонально замінювати один одного в залежності від напрямку теплового потоку в системі "ґрунт-повітря". Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
