Спосіб закріплення укосів

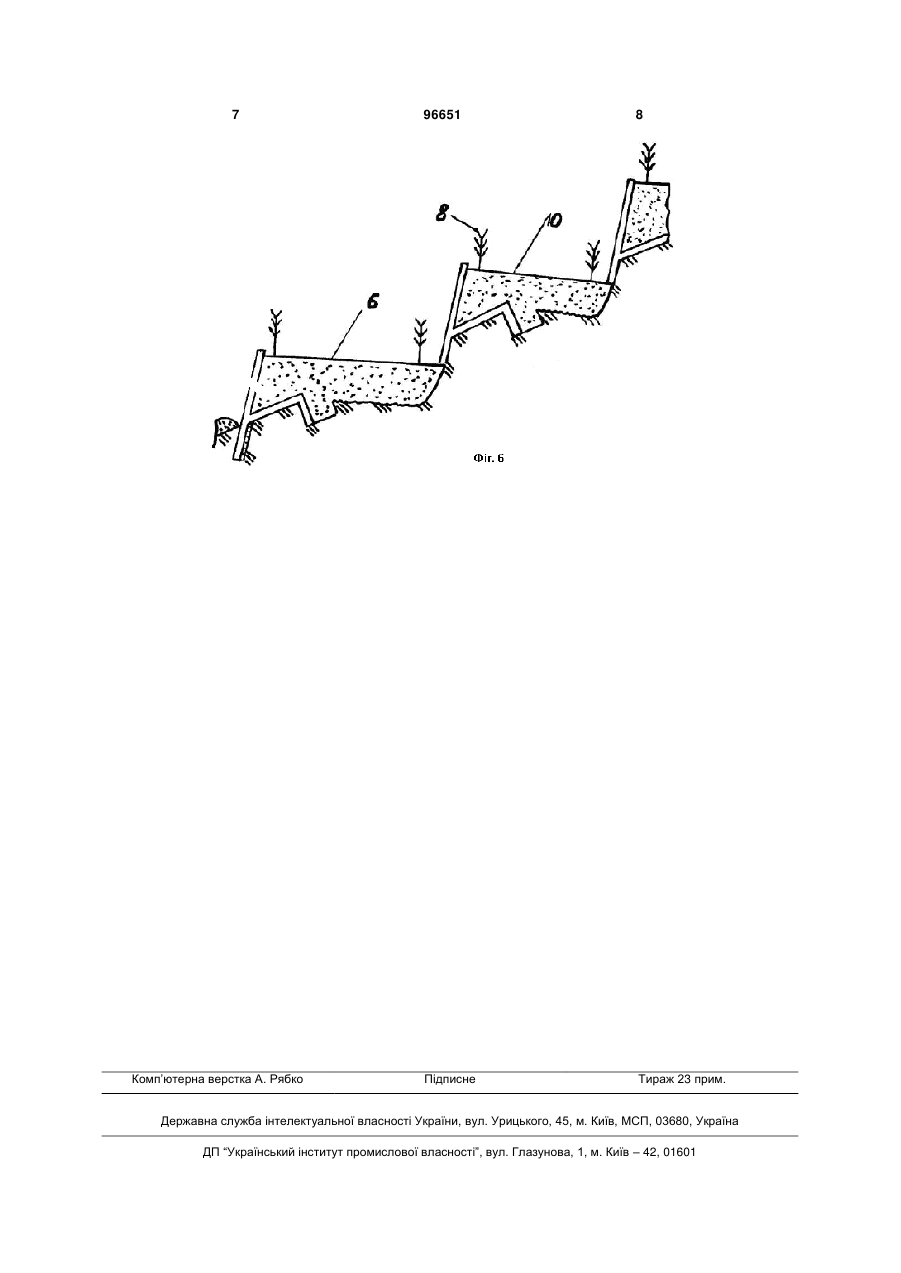

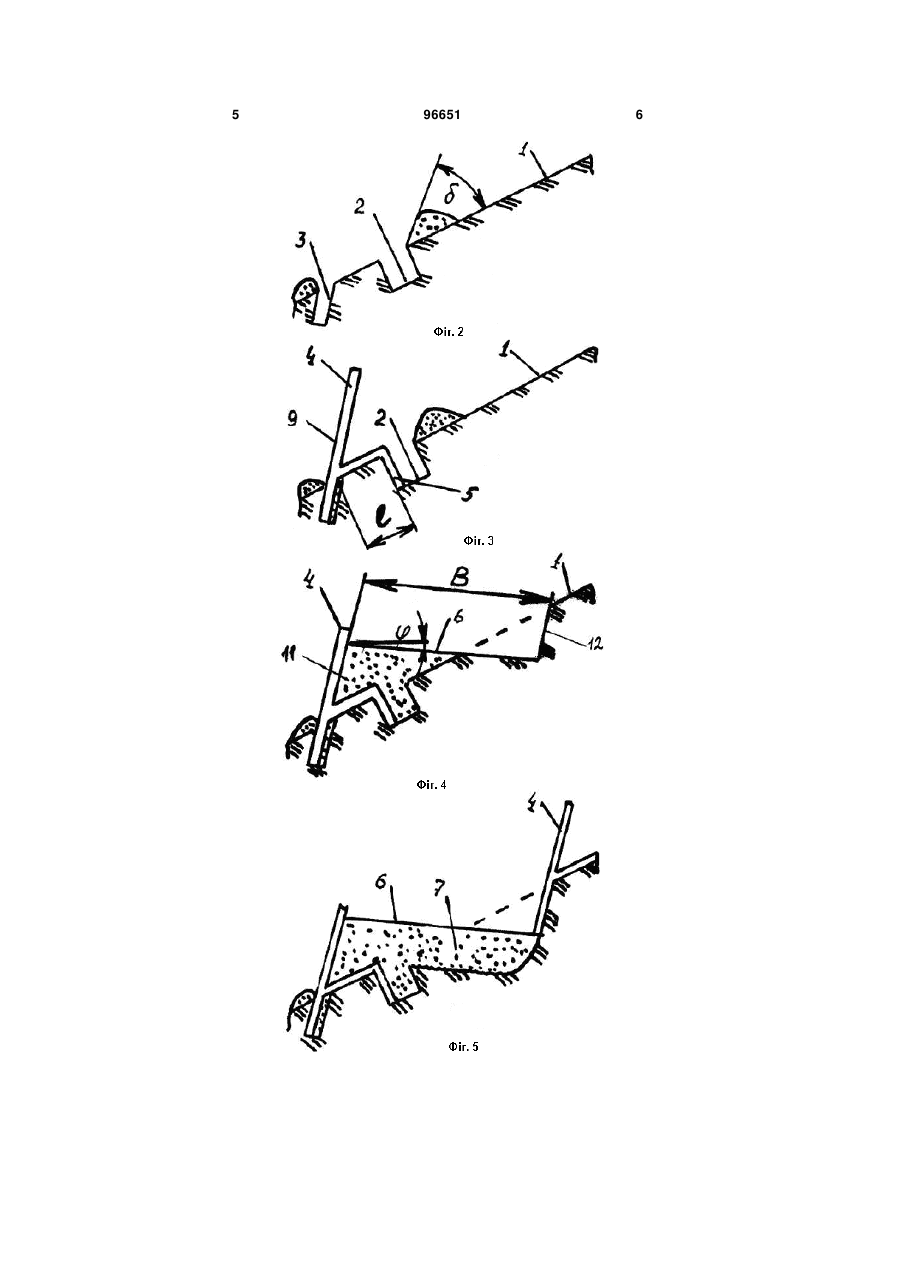

Спосіб закріплення укосів, що включає підготовку терас, установку від низу до верху зміцнень терас з їх упором і подальше формування полотен терас з насипним і виїмковим укосами засипкою ґрунтом, знятим з верхнього шару, який відрізняється тим, що насипний укіс полотна тераси суміщають з виїмковим укосом полотна розташованої нижче тераси, при цьому зміцнення встановлюють перед підготовкою терас і використовують їх як підпірний пристрій для утримання ґрунту, виконаний у вигляді плоскої плити із закріпленим до неї з нагірної сторони виступаючим уступом, віддаленим від плити на визначену відстань. (19) (21) a201002116 (22) 26.02.2010 (24) 25.11.2011 (46) 25.11.2011, Бюл.№ 22, 2011 р. (72) АГАПОНОВ МИКОЛА НЕФЕДОВИЧ, БАБИЦЬКИЙ ЛЕОНІД ФЕДОРОВИЧ, АГАПОНОВ ГЕННАДІЙ МИКОЛАЙОВИЧ, КУВШИНОВ АНДРІЙ ОЛЕКСІЙОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ УКРАЇНИ (56) RU 2271418 C2, 10.03.2006 RU 2241120 C1, 27.11.2004 SU 1605941 A1, 15.11.1990 SU 1439178 A1, 23.11.1988 DE 4226067 A1, 13.05.1993 DE 2660393 B1, 09.10.1980 3 рина полотна терас, що влаштовуються, м;  - кут освоюваного схилу, град.;  - зворотний ухил полотна лісокультурної тераси;  - кут залишеного укосу оброблюваного ґрунту, град, (для ґрунтів, сформованих на глинистих сланцях  =35-38°). Підпірний пристрій 4 складається з плоскої плити 9 і заякорювального уступу 5. Розроблений спосіб закріплення укосів здійснюється в наступній послідовності. У нижній частині ділянки, схилу 1, що підлягає освоєнню, прокладається заякорювальна 2 і настановна 3 траншеї, відстань між якими знаходять з виразу: 0,5  sin    cos  L , cos    де L - величина віддалення уступу від плити, м; В - ширина полотна тераси, що влаштовується, м;  - крутизна схилу, град.;  - зворотний ухил полотна тераси, що влаштовується, град.;  - кут природного укосу оброблюваного ґрунту, град. По ньому із залізобетону відлилися підпірні пристрої 4, що складаються з плоскої плити 9 і заякорювального уступу 5, які встановлюють в підготовлені траншеї 2 і 3. Потім вище встановлених в ряд підпірних пристроїв 4 нарізують терасу 6. При цьому ґрунт, вирізаний зі схилу, переміщається відвалом терасера або універсального бульдозера в порожнину, утворену виступаючою вгору плоскою плитою 9, яка утримується від зсуву заякорювальним уступом 5. В результаті цього формується полотно заданої ширини (В) із зворотним ухилом (  ). Після цього з полотна закріпленої тераси 6 нарізають на заданій відстані наступну упорну траншею 3. В ній упором фіксують наступний ряд підпірних пристроїв 4, у яких нижня грань плоскої плити 9 спирається на виїмкову частину полотна, а внутрішня площина - на виїмковий укіс тераси 12. Потім виконують облаштування вище розташованої тераси 10 тими ж ґрунторийними машинами. В процесі формування тераси 10 насипний укіс 11 сполучається з виїмковим укосом 12 розташованої нижче тераси 6. Полотно влаштованих терас окультурюють за допомогою глибокого 96651 4 безвідвального розпушення ґрунту 7. На полотні оброблених терас висаджують культурні рослини 8. Розроблений спосіб закріплення укосів випробуваний в Алуштинському лісництві в 2003 році на укосі крутизною до 32°, площа якого 0,1 га. Поверхня ділянки вкрита рідкою трав'янистою і чагарниковою рослинністю, представленою полином, типчаком, ячменем цибулинним, волошкою колючою, шипшиною, держи-деревом, грабінником і т.д. Ґрунт на ділянці коричневий гірничо-лісовий сильнохрящуватий. Потужність ґрунтового покриву 11±8 см. За допомогою нівеліра в нижній частині укосу вироблена розмітка траси під терасу. У підгірній межі траси екскаватором EO-5015A проривалися упорна і заякорювальна траншеї, віддалені одна від одної на величину: 0,5  sin    cos  L . cos    За встановленим розміром відлилися залізобетонні зміцнення терас, у яких заякорювальний уступ, віддалений на 2,5 м. Виготовлені плити завозилися на закріплювану ділянку і встановлювалися в підготовлені траншеї. Для доставки використовувався тракторний причіп 2ПТС-4М в агрегаті з трактором ДТ-75М, а для установки зміцнень екскаватор ЕО-5015А. Потім на ділянку переміщався універсальний бульдозер Д-493А для нарізки терас уздовж траси, обмеженої знизу підпірною стінкою із зміцнень розробленої конструкції. Після цього з полотна нарізаної тераси (завширшки В=5,0 м) висаджувалися сіянці (2-річні) сосни кримської і кедра ліванського під лісосадильну машину СЛН-1, що агрегується з трактором ДТ75М. На кожній терасі висаджувалося по два ряди рослин, віддалених один від одного на 2,7±0,2 м. Відстань між рослинами у ряді 0,7-1,0 м. Таким чином, встановлення підпірних зміцнень запропонованої конструкції дозволить підвищити стійкість влаштованих терас і понизити об'єм землерийних робіт. При цьому зросте повнота залісення укосів, що дозволить виключити ерозію ґрунтів. У свою чергу, екранування виїмкового і насипних укосів терас понизить випаровування ґрунтової вологи, що позитивно позначиться на приживаності, збереженні і розвитку вирощуваних культур. 5 96651 6 7 Комп’ютерна верстка А. Рябко 96651 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
