Захисна рукавичка

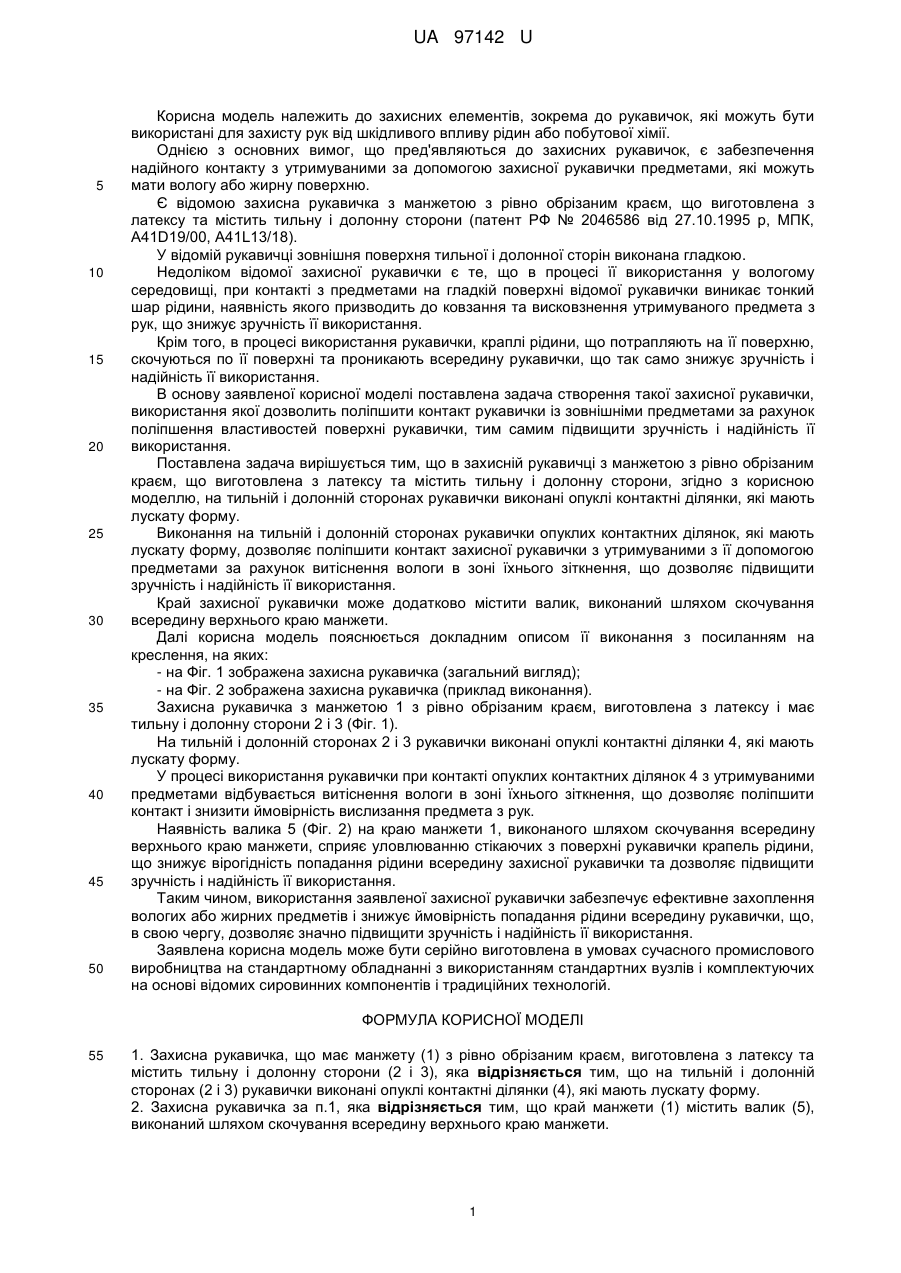

Реферат: UA 97142 U UA 97142 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до захисних елементів, зокрема до рукавичок, які можуть бути використані для захисту рук від шкідливого впливу рідин або побутової хімії. Однією з основних вимог, що пред'являються до захисних рукавичок, є забезпечення надійного контакту з утримуваними за допомогою захисної рукавички предметами, які можуть мати вологу або жирну поверхню. Є відомою захисна рукавичка з манжетою з рівно обрізаним краєм, що виготовлена з латексу та містить тильну і долонну сторони (патент РФ № 2046586 від 27.10.1995 р, МПК, A41D19/00, А41L13/18). У відомій рукавичці зовнішня поверхня тильної і долонної сторін виконана гладкою. Недоліком відомої захисної рукавички є те, що в процесі її використання у вологому середовищі, при контакті з предметами на гладкій поверхні відомої рукавички виникає тонкий шар рідини, наявність якого призводить до ковзання та висковзнення утримуваного предмета з рук, що знижує зручність її використання. Крім того, в процесі використання рукавички, краплі рідини, що потрапляють на її поверхню, скочуються по її поверхні та проникають всередину рукавички, що так само знижує зручність і надійність її використання. В основу заявленої корисної моделі поставлена задача створення такої захисної рукавички, використання якої дозволить поліпшити контакт рукавички із зовнішніми предметами за рахунок поліпшення властивостей поверхні рукавички, тим самим підвищити зручність і надійність її використання. Поставлена задача вирішується тим, що в захисній рукавичці з манжетою з рівно обрізаним краєм, що виготовлена з латексу та містить тильну і долонну сторони, згідно з корисною моделлю, на тильній і долонній сторонах рукавички виконані опуклі контактні ділянки, які мають лускату форму. Виконання на тильній і долонній сторонах рукавички опуклих контактних ділянок, які мають лускату форму, дозволяє поліпшити контакт захисної рукавички з утримуваними з її допомогою предметами за рахунок витіснення вологи в зоні їхнього зіткнення, що дозволяє підвищити зручність і надійність її використання. Край захисної рукавички може додатково містити валик, виконаний шляхом скочування всередину верхнього краю манжети. Далі корисна модель пояснюється докладним описом її виконання з посиланням на креслення, на яких: - на Фіг. 1 зображена захисна рукавичка (загальний вигляд); - на Фіг. 2 зображена захисна рукавичка (приклад виконання). Захисна рукавичка з манжетою 1 з рівно обрізаним краєм, виготовлена з латексу і має тильну і долонну сторони 2 і 3 (Фіг. 1). На тильній і долонній сторонах 2 і 3 рукавички виконані опуклі контактні ділянки 4, які мають лускату форму. У процесі використання рукавички при контакті опуклих контактних ділянок 4 з утримуваними предметами відбувається витіснення вологи в зоні їхнього зіткнення, що дозволяє поліпшити контакт і знизити ймовірність вислизання предмета з рук. Наявність валика 5 (Фіг. 2) на краю манжети 1, виконаного шляхом скочування всередину верхнього краю манжети, сприяє уловлюванню стікаючих з поверхні рукавички крапель рідини, що знижує вірогідність попадання рідини всередину захисної рукавички та дозволяє підвищити зручність і надійність її використання. Таким чином, використання заявленої захисної рукавички забезпечує ефективне захоплення вологих або жирних предметів і знижує ймовірність попадання рідини всередину рукавички, що, в свою чергу, дозволяє значно підвищити зручність і надійність її використання. Заявлена корисна модель може бути серійно виготовлена в умовах сучасного промислового виробництва на стандартному обладнанні з використанням стандартних вузлів і комплектуючих на основі відомих сировинних компонентів і традиційних технологій. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Захисна рукавичка, що має манжету (1) з рівно обрізаним краєм, виготовлена з латексу та містить тильну і долонну сторони (2 і 3), яка відрізняється тим, що на тильній і долонній сторонах (2 і 3) рукавички виконані опуклі контактні ділянки (4), які мають лускату форму. 2. Захисна рукавичка за п.1, яка відрізняється тим, що край манжети (1) містить валик (5), виконаний шляхом скочування всередину верхнього краю манжети. 1 UA 97142 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
