Комбінована засипна забійка свердловини

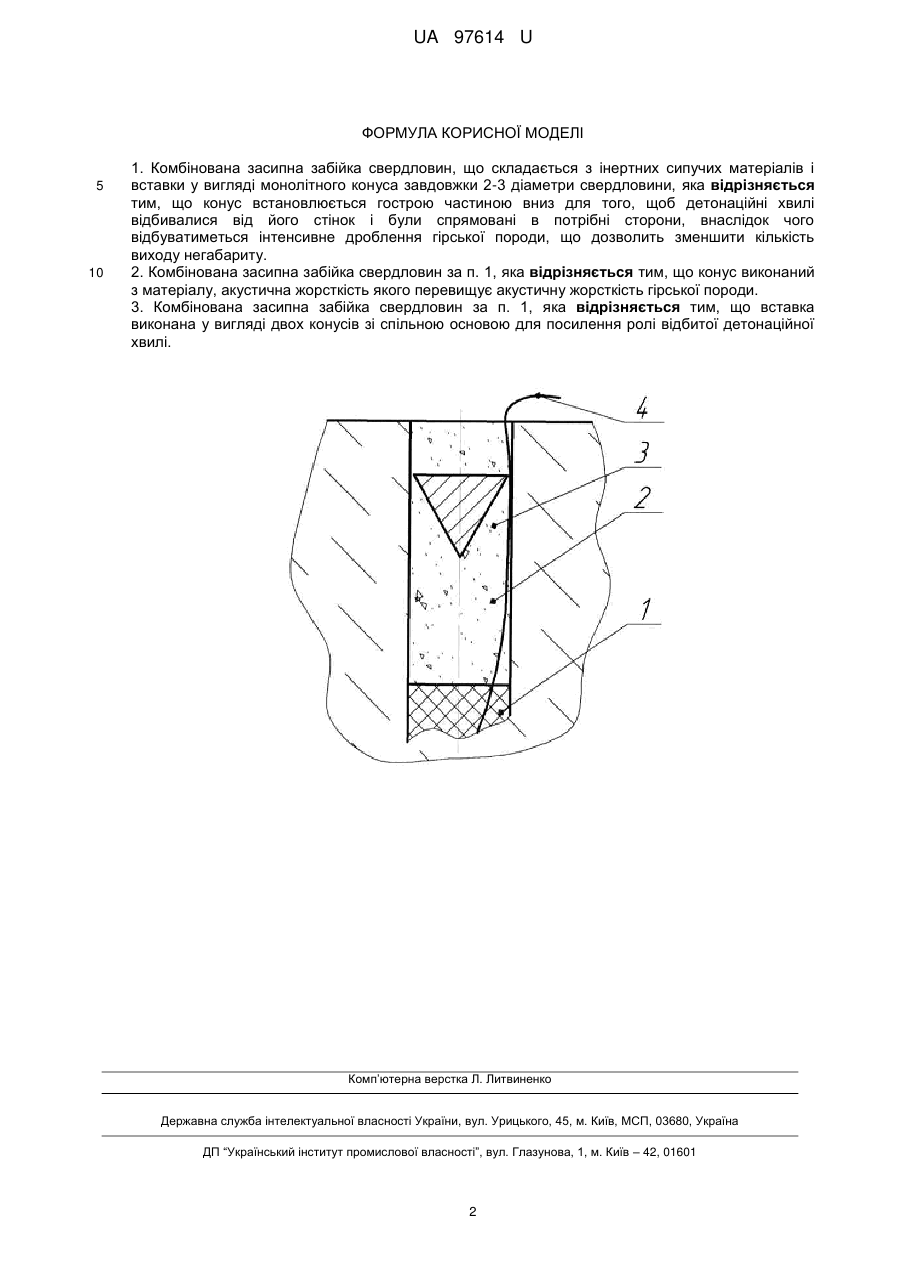

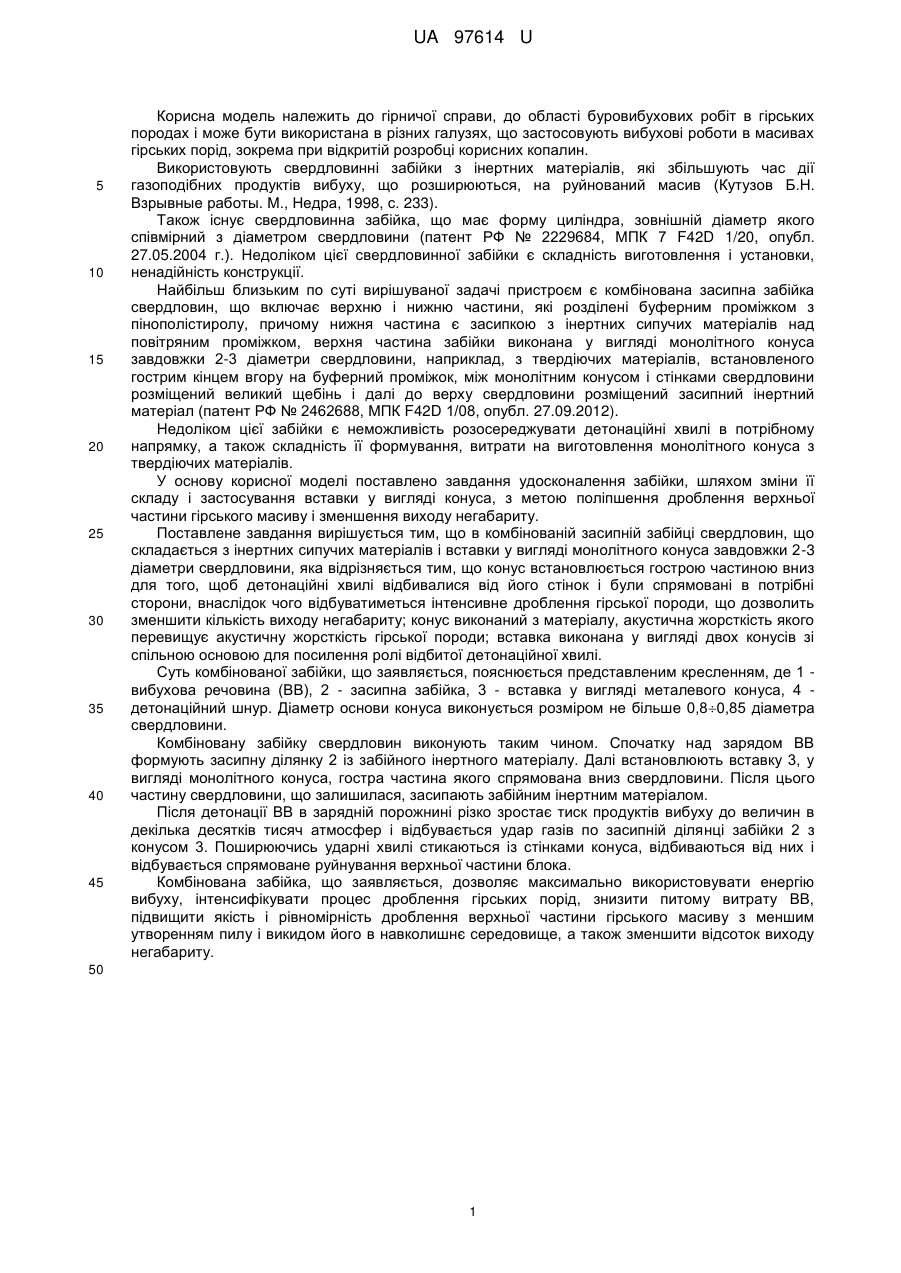

Реферат: Комбінована засипна забійка свердловин складається з інертних сипучих матеріалів і вставки у вигляді монолітного конуса завдовжки 2-3 діаметри свердловини. Конус встановлюється гострою частиною вниз для того, щоб детонаційні хвилі відбивалися від його стінок і були спрямовані в потрібні сторони, внаслідок чого відбуватиметься інтенсивне дроблення гірської породи, що дозволить зменшити кількість виходу негабариту. UA 97614 U (12) UA 97614 U UA 97614 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до гірничої справи, до області буровибухових робіт в гірських породах і може бути використана в різних галузях, що застосовують вибухові роботи в масивах гірських порід, зокрема при відкритій розробці корисних копалин. Використовують свердловинні забійки з інертних матеріалів, які збільшують час дії газоподібних продуктів вибуху, що розширюються, на руйнований масив (Кутузов Б.Н. Взрывные работы. М., Недра, 1998, с. 233). Також існує свердловинна забійка, що має форму циліндра, зовнішній діаметр якого співмірний з діаметром свердловини (патент РФ № 2229684, МПК 7 F42D 1/20, опубл. 27.05.2004 г.). Недоліком цієї свердловинної забійки є складність виготовлення і установки, ненадійність конструкції. Найбільш близьким по суті вирішуваної задачі пристроєм є комбінована засипна забійка свердловин, що включає верхню і нижню частини, які розділені буферним проміжком з пінополістиролу, причому нижня частина є засипкою з інертних сипучих матеріалів над повітряним проміжком, верхня частина забійки виконана у вигляді монолітного конуса завдовжки 2-3 діаметри свердловини, наприклад, з твердіючих матеріалів, встановленого гострим кінцем вгору на буферний проміжок, між монолітним конусом і стінками свердловини розміщений великий щебінь і далі до верху свердловини розміщений засипний інертний матеріал (патент РФ № 2462688, МПК F42D 1/08, опубл. 27.09.2012). Недоліком цієї забійки є неможливість розосереджувати детонаційні хвилі в потрібному напрямку, а також складність її формування, витрати на виготовлення монолітного конуса з твердіючих матеріалів. У основу корисної моделі поставлено завдання удосконалення забійки, шляхом зміни її складу і застосування вставки у вигляді конуса, з метою поліпшення дроблення верхньої частини гірського масиву і зменшення виходу негабариту. Поставлене завдання вирішується тим, що в комбінованій засипній забійці свердловин, що складається з інертних сипучих матеріалів і вставки у вигляді монолітного конуса завдовжки 2-3 діаметри свердловини, яка відрізняється тим, що конус встановлюється гострою частиною вниз для того, щоб детонаційні хвилі відбивалися від його стінок і були спрямовані в потрібні сторони, внаслідок чого відбуватиметься інтенсивне дроблення гірської породи, що дозволить зменшити кількість виходу негабариту; конус виконаний з матеріалу, акустична жорсткість якого перевищує акустичну жорсткість гірської породи; вставка виконана у вигляді двох конусів зі спільною основою для посилення ролі відбитої детонаційної хвилі. Суть комбінованої забійки, що заявляється, пояснюється представленим кресленням, де 1 вибухова речовина (ВВ), 2 - засипна забійка, 3 - вставка у вигляді металевого конуса, 4 детонаційний шнур. Діаметр основи конуса виконується розміром не більше 0,80,85 діаметра свердловини. Комбіновану забійку свердловин виконують таким чином. Спочатку над зарядом ВВ формують засипну ділянку 2 із забійного інертного матеріалу. Далі встановлюють вставку 3, у вигляді монолітного конуса, гостра частина якого спрямована вниз свердловини. Після цього частину свердловини, що залишилася, засипають забійним інертним матеріалом. Після детонації ВВ в зарядній порожнині різко зростає тиск продуктів вибуху до величин в декілька десятків тисяч атмосфер і відбувається удар газів по засипній ділянці забійки 2 з конусом 3. Поширюючись ударні хвилі стикаються із стінками конуса, відбиваються від них і відбувається спрямоване руйнування верхньої частини блока. Комбінована забійка, що заявляється, дозволяє максимально використовувати енергію вибуху, інтенсифікувати процес дроблення гірських порід, знизити питому витрату ВВ, підвищити якість і рівномірність дроблення верхньої частини гірського масиву з меншим утворенням пилу і викидом його в навколишнє середовище, а також зменшити відсоток виходу негабариту. 50 1 UA 97614 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Комбінована засипна забійка свердловин, що складається з інертних сипучих матеріалів і вставки у вигляді монолітного конуса завдовжки 2-3 діаметри свердловини, яка відрізняється тим, що конус встановлюється гострою частиною вниз для того, щоб детонаційні хвилі відбивалися від його стінок і були спрямовані в потрібні сторони, внаслідок чого відбуватиметься інтенсивне дроблення гірської породи, що дозволить зменшити кількість виходу негабариту. 2. Комбінована засипна забійка свердловин за п. 1, яка відрізняється тим, що конус виконаний з матеріалу, акустична жорсткість якого перевищує акустичну жорсткість гірської породи. 3. Комбінована засипна забійка свердловин за п. 1, яка відрізняється тим, що вставка виконана у вигляді двох конусів зі спільною основою для посилення ролі відбитої детонаційної хвилі. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
