Кавітаційний змішувач

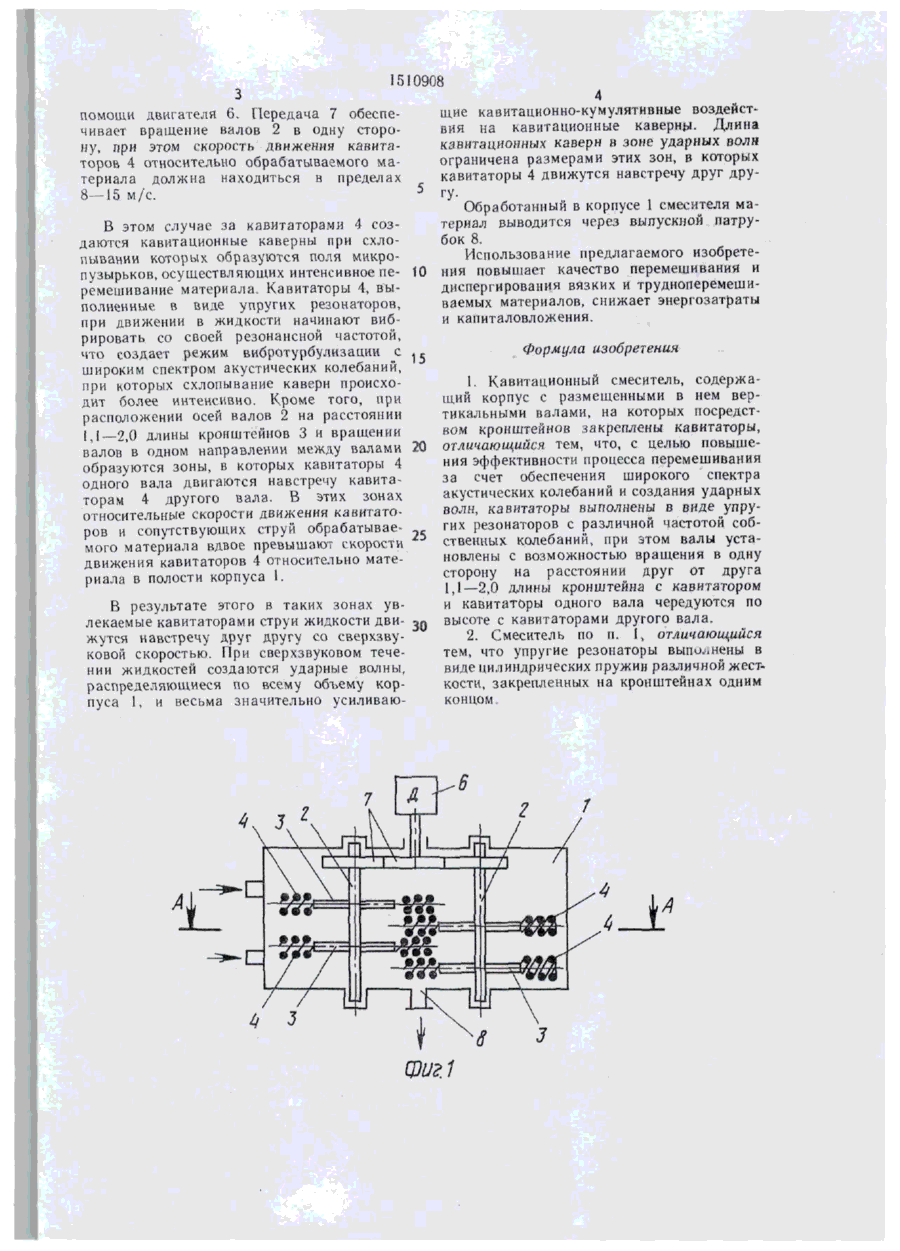

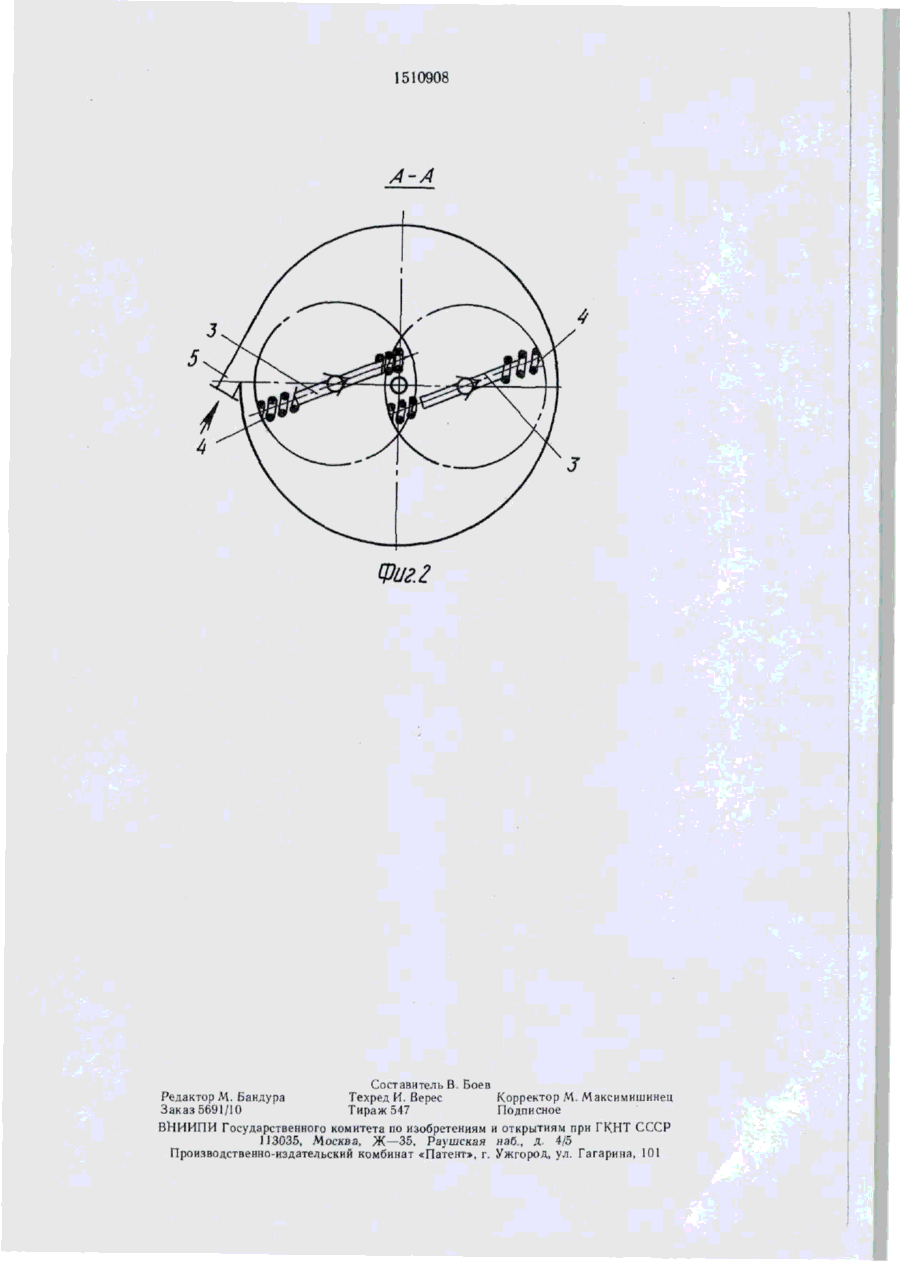

Изобретение относится к устройствам, в которых перемешивание осуществляется в поле кавитационных пузырьков, и может быть использовано в химической, нефтехимической, пищевой, целлюлозно-бумажной и других отраслях промышленности. Целью изобретения является повышение эф фективности процесса перемешивания за счет широкого спектра акустических колебаний и создания ударных волн. Кавитационный смеситель содержит корпус с размещенными в нем вертикальными валами, на которых посредством кронштейнов закреплены кавитаторы. Кавитаторы выполнены в виде упругих резонаторов с различной частотой -собственных колебаний. Валы установлены с возможностью вращения в одну сторону на расстоянии друг от друга, равном 1,1—2,0 длины кронштейна с кавитатором. Кавитаторы одного вала чередуются по высоте с кавитаторами другого вала. При этом упругие резонаторы выполнены в виде цилиндрических пружин различной жесткости, закрепленных на кронштейнах одним концом. 1 з.п. ф-лы, 2 ил. (Л С Изобретение относится к устройствам, в которых перемешивание осуществляется в поле кавитационных пузырьков, и может быть использовано в химической, нефтехимической, пищевой, целлюлозно-бумажной и других отраслях промышленности. Целью изобретения является повышение эффективности процесса перемешивания за счет обеспечения широкого спектра акустических колебаний и создания ударных волн. На фиг. 1 представлен кавитационный смеситель, разрез; на фиг. 2 — сечение А—А на фиг. 1. Кавитационный смеситель содержит корпус 1 с размещенными в нем вертикальными валами 2, на которых посредством кронштейнов 3 закреплены кавитаторы 4. Кавитаторы 4 выполнены в виде упругих резонаторов с различной частотой собственных колебаний. Валы 2 установлены с возможностью вращения в одну сторону на расстоянии друг от друга, равном 1,1 — 2,0 длины кронштейна 3 с кавитаторами 4. Кавитаторы 4 одного вала чередуются по высоте с кавитаторами другого вала. При этом упругие резонаторы выполнены в виде цилиндрических пружин различной жесткости, закрепленных на кронштейнах 3 одним концом. Кавитационный смеситель работает следующим образом. Обрабатываемый материал подают непрерывно в корпус 1 через патрубок 5 подвода. Валы 2 приводят во вращение при со о 00 1510908 помощи двигателя 6. Передача 7 обеспечивает вращение валов 2 в одну сторону, при этом скорость движения кавитаторов 4 относительно обрабатываемого материала должна находиться в пределах 8—15 м/с. щие кавитационно-кумулятнвные воздействия на кавитационные каверны. Длина кавитационных каверн в зоне ударных воля ограничена размерами этих зон, в которых кавитаторы 4 движутся навстречу друг дру Обработанный в корпусе 1 смесителя материал выводится через выпускной патруВ этом случае за кавитаторами 4 созбок 8. даются кавитационные каверны при схлоИспользование предлагаемого изобретепывании которых образуются пол микроо б р а з у т с я поля р пузырьков, осуществляющих интенсивное пе- 10 ния повышает качество перемешивания и п у р , у К 4 пеирования трудноперемешидиспергирования вязких и трудноперемешнремешивание материала. Кавитаторы 4, вываемых материалов, снижает энергозатраты полненные в виде упругих резонаторов, и капиталовложения. при движении в жидкости начинают вибрировать со своей резонансной частотой, Формула изобретения что создает режим вибротурбулизации с широким спектром акустических колебаний, 1, Кавитационный смеситель, содержапри которых схлопывание каверн происхощий корпус с размещенными в нем вердит более интенсивно. Кроме того, при тикальными валами, на которых посредстрасположении осей валов 2 на расстоянии вом кронштейнов закреплены кавитаторы, 1,1—2,0 длины кронштейнов 3 и вращении валов в одном направлении между валами 20 отличающийся тем, что, с целью повыше ния эффективности процесса перемешивания образуются зоны, в которых кавитаторы 4 за счет обеспечения широкого спектра одного вала двигаются навстречу кавитаакустических колебаний и создания ударных торам 4 другого вала. В этих зонах волн, кавитаторы выполнены в виде упруотносительные скорости движения кавитатогих резонаторов с различной частотой собров и сопутствующих струй обрабатываественных колебаний, при этом валы устамого материала вдвое превышают скорости новлены с возможностью вращения в одну движения кэвитаторов 4 относительно матесторону на расстоянии друг от друга риала в полости корпуса 1. \\—2,0 длины кронштейна с кавитатором и кавитаторы одного вала чередуются по В результате этого в таких зонах уввысоте с кавитаторами другого вала. лекаемые кавитаторами струи жидкости дви2. Смеситель по п. I, отличающийся жутся навстречу друг другу со сверхзвутем, что упругие резонаторы выполнены в ковой скоростью. При сверхзвуковом течевиде цилиндрических пружин различной жестнии жидкостей создаются ударные волны, кости, закрепленных на кронштейнах одним распределяющиеся по всему объему корконцом. пуса 1, и весьма значительно усиливаю 8 сриг.1 1510908 A-A З Фиг? Составитель В Боев Редактор М. Бандура Корректор М. Максимишинец Техред И. Верес Заказ 5691/10 Подписное Тираж 547 ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб., Д 4/5 Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101
