Охолоджувальна плита для шахтних печей

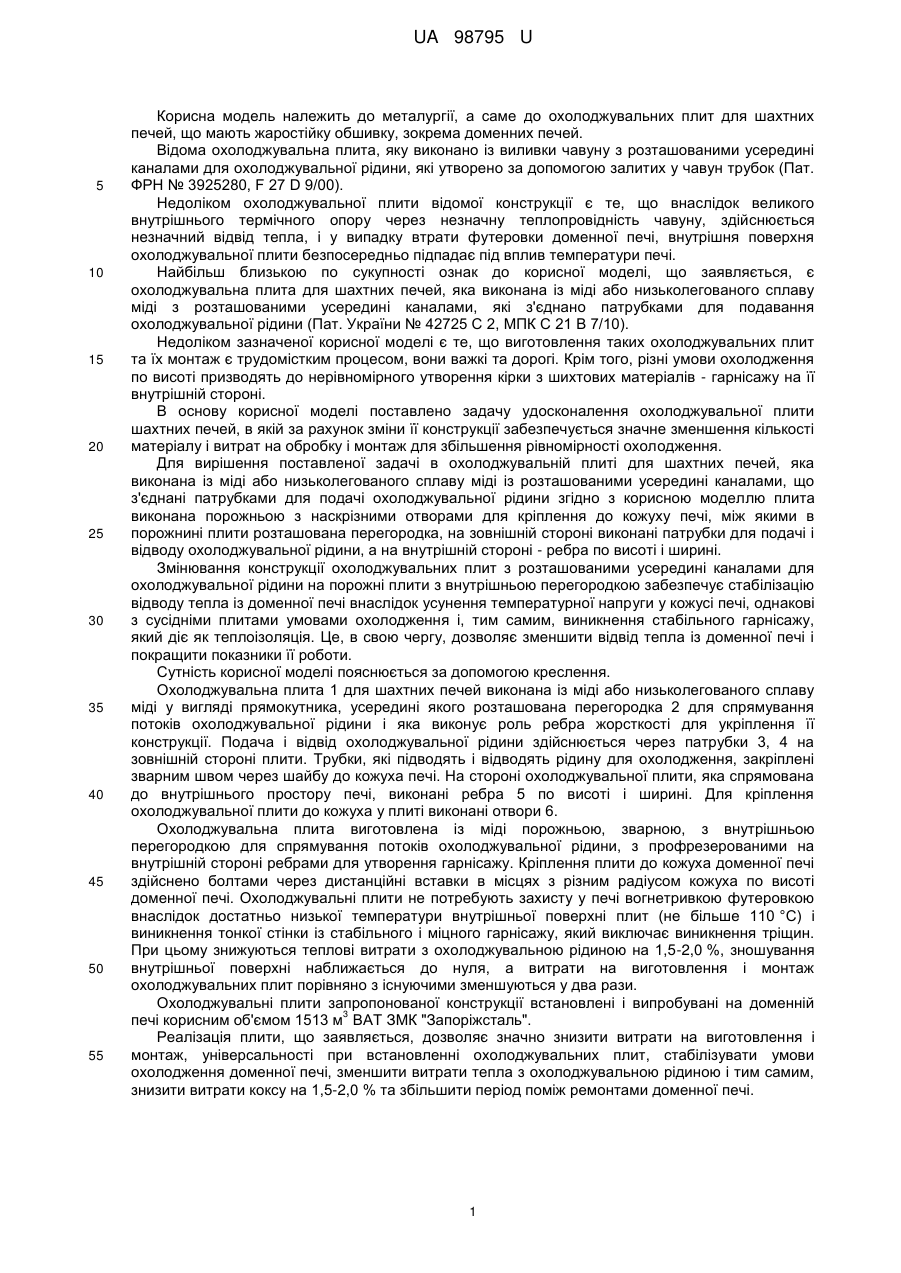

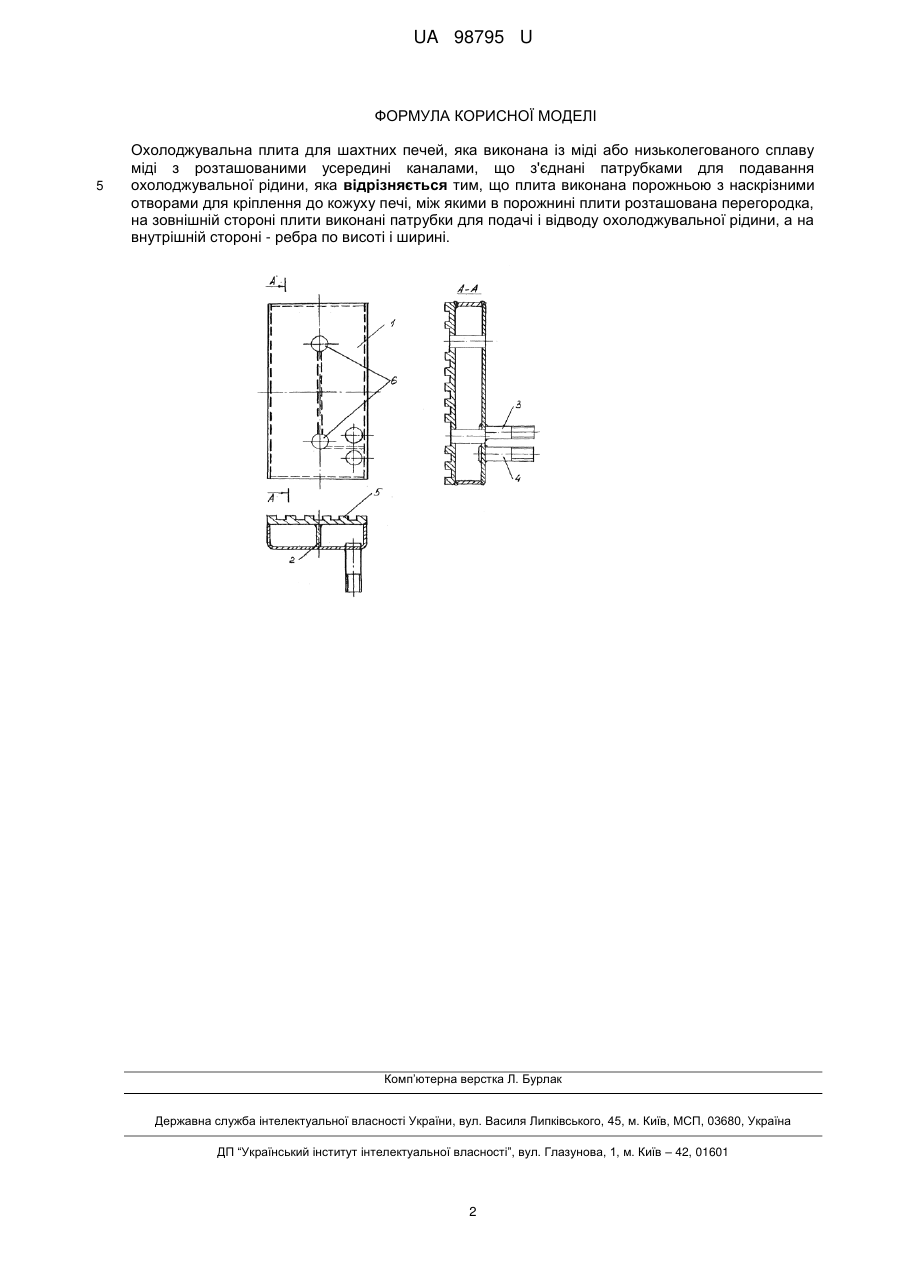

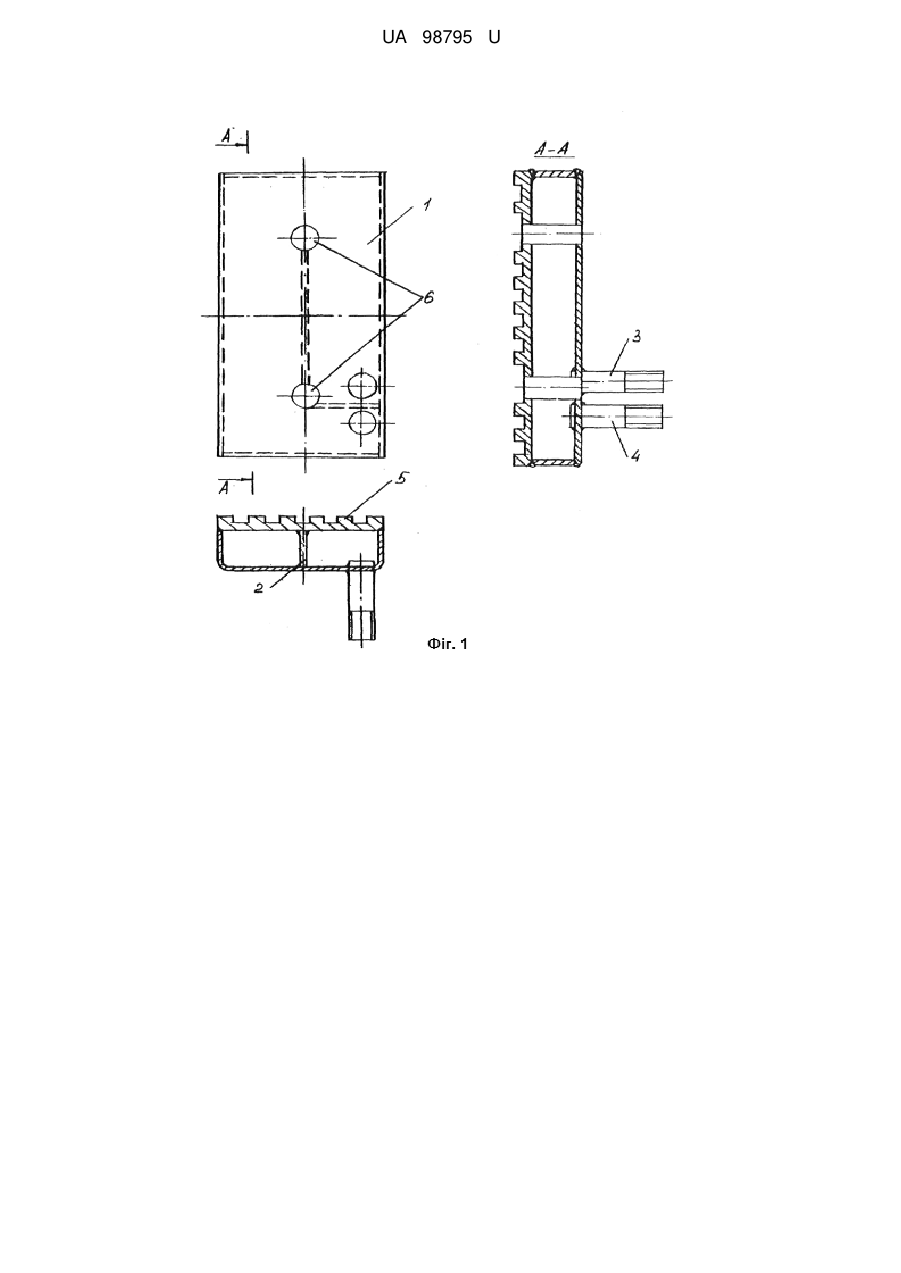

Реферат: UA 98795 U UA 98795 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до металургії, а саме до охолоджувальних плит для шахтних печей, що мають жаростійку обшивку, зокрема доменних печей. Відома охолоджувальна плита, яку виконано із виливки чавуну з розташованими усередині каналами для охолоджувальної рідини, які утворено за допомогою залитих у чавун трубок (Пат. ФРН № 3925280, F 27 D 9/00). Недоліком охолоджувальної плити відомої конструкції є те, що внаслідок великого внутрішнього термічного опору через незначну теплопровідність чавуну, здійснюється незначний відвід тепла, і у випадку втрати футеровки доменної печі, внутрішня поверхня охолоджувальної плити безпосередньо підпадає під вплив температури печі. Найбільш близькою по сукупності ознак до корисної моделі, що заявляється, є охолоджувальна плита для шахтних печей, яка виконана із міді або низьколегованого сплаву міді з розташованими усередині каналами, які з'єднано патрубками для подавання охолоджувальної рідини (Пат. України № 42725 С 2, МПК С 21 В 7/10). Недоліком зазначеної корисної моделі є те, що виготовлення таких охолоджувальних плит та їх монтаж є трудомістким процесом, вони важкі та дорогі. Крім того, різні умови охолодження по висоті призводять до нерівномірного утворення кірки з шихтових матеріалів - гарнісажу на її внутрішній стороні. В основу корисної моделі поставлено задачу удосконалення охолоджувальної плити шахтних печей, в якій за рахунок зміни її конструкції забезпечується значне зменшення кількості матеріалу і витрат на обробку і монтаж для збільшення рівномірності охолодження. Для вирішення поставленої задачі в охолоджувальній плиті для шахтних печей, яка виконана із міді або низьколегованого сплаву міді із розташованими усередині каналами, що з'єднані патрубками для подачі охолоджувальної рідини згідно з корисною моделлю плита виконана порожньою з наскрізними отворами для кріплення до кожуху печі, між якими в порожнині плити розташована перегородка, на зовнішній стороні виконані патрубки для подачі і відводу охолоджувальної рідини, а на внутрішній стороні - ребра по висоті і ширині. Змінювання конструкції охолоджувальних плит з розташованими усередині каналами для охолоджувальної рідини на порожні плити з внутрішньою перегородкою забезпечує стабілізацію відводу тепла із доменної печі внаслідок усунення температурної напруги у кожусі печі, однакові з сусідніми плитами умовами охолодження і, тим самим, виникнення стабільного гарнісажу, який діє як теплоізоляція. Це, в свою чергу, дозволяє зменшити відвід тепла із доменної печі і покращити показники її роботи. Сутність корисної моделі пояснюється за допомогою креслення. Охолоджувальна плита 1 для шахтних печей виконана із міді або низьколегованого сплаву міді у вигляді прямокутника, усередині якого розташована перегородка 2 для спрямування потоків охолоджувальної рідини і яка виконує роль ребра жорсткості для укріплення її конструкції. Подача і відвід охолоджувальної рідини здійснюється через патрубки 3, 4 на зовнішній стороні плити. Трубки, які підводять і відводять рідину для охолодження, закріплені зварним швом через шайбу до кожуха печі. На стороні охолоджувальної плити, яка спрямована до внутрішнього простору печі, виконані ребра 5 по висоті і ширині. Для кріплення охолоджувальної плити до кожуха у плиті виконані отвори 6. Охолоджувальна плита виготовлена із міді порожньою, зварною, з внутрішньою перегородкою для спрямування потоків охолоджувальної рідини, з профрезерованими на внутрішній стороні ребрами для утворення гарнісажу. Кріплення плити до кожуха доменної печі здійснено болтами через дистанційні вставки в місцях з різним радіусом кожуха по висоті доменної печі. Охолоджувальні плити не потребують захисту у печі вогнетривкою футеровкою внаслідок достатньо низької температури внутрішньої поверхні плит (не більше 110 °C) і виникнення тонкої стінки із стабільного і міцного гарнісажу, який виключає виникнення тріщин. При цьому знижуються теплові витрати з охолоджувальною рідиною на 1,5-2,0 %, зношування внутрішньої поверхні наближається до нуля, а витрати на виготовлення і монтаж охолоджувальних плит порівняно з існуючими зменшуються у два рази. Охолоджувальні плити запропонованої конструкції встановлені і випробувані на доменній 3 печі корисним об'ємом 1513 м ВАТ ЗМК "Запоріжсталь". Реалізація плити, що заявляється, дозволяє значно знизити витрати на виготовлення і монтаж, універсальності при встановленні охолоджувальних плит, стабілізувати умови охолодження доменної печі, зменшити витрати тепла з охолоджувальною рідиною і тим самим, знизити витрати коксу на 1,5-2,0 % та збільшити період поміж ремонтами доменної печі. 1 UA 98795 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Охолоджувальна плита для шахтних печей, яка виконана із міді або низьколегованого сплаву міді з розташованими усередині каналами, що з'єднані патрубками для подавання охолоджувальної рідини, яка відрізняється тим, що плита виконана порожньою з наскрізними отворами для кріплення до кожуху печі, між якими в порожнині плити розташована перегородка, на зовнішній стороні плити виконані патрубки для подачі і відводу охолоджувальної рідини, а на внутрішній стороні - ребра по висоті і ширині. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
