Датчик температури з частотним виходом

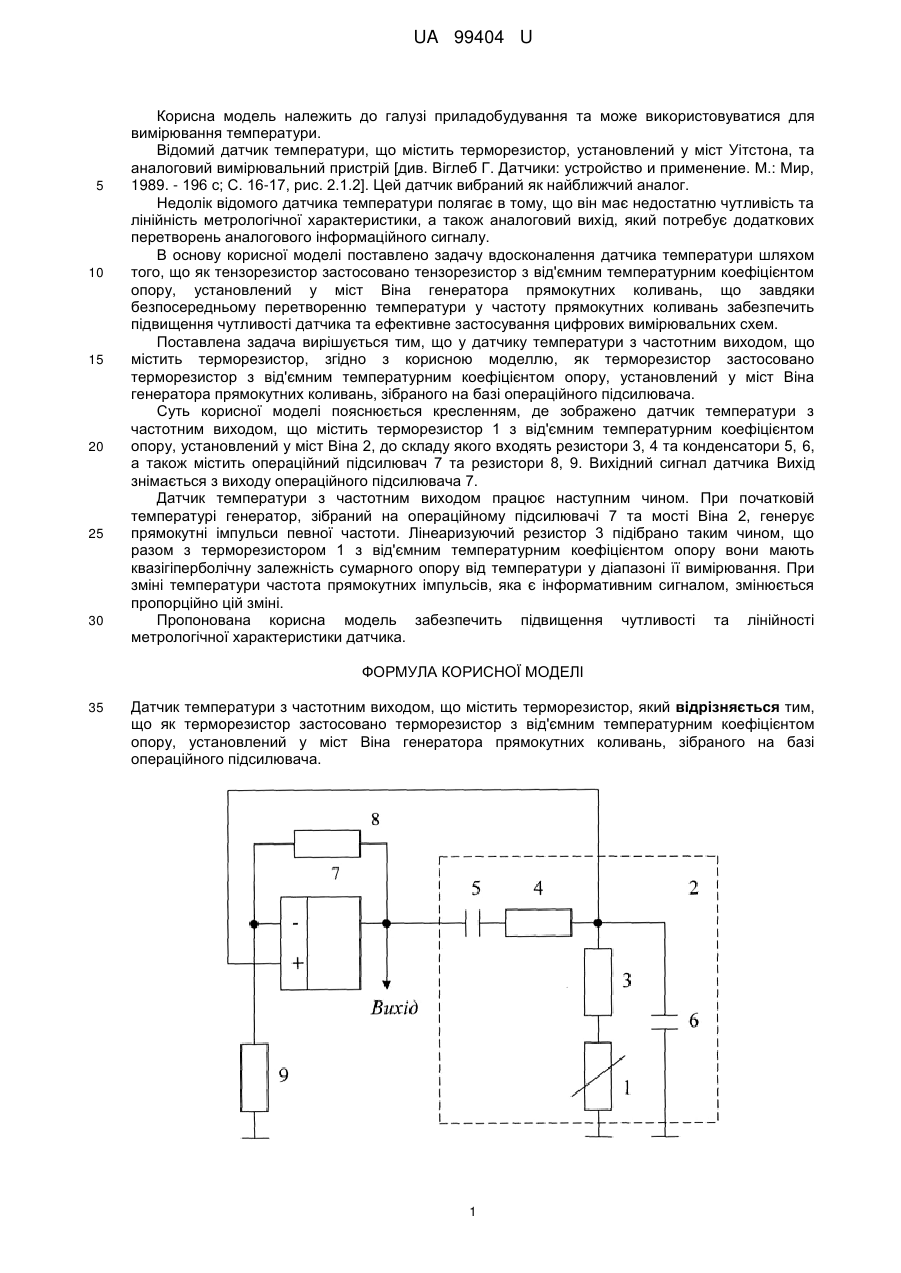

Реферат: UA 99404 U UA 99404 U 5 10 15 20 25 30 Корисна модель належить до галузі приладобудування та може використовуватися для вимірювання температури. Відомий датчик температури, що містить терморезистор, установлений у міст Уітстона, та аналоговий вимірювальний пристрій [див. Віглеб Г. Датчики: устройство и применение. М.: Мир, 1989. - 196 с; С. 16-17, рис. 2.1.2]. Цей датчик вибраний як найближчий аналог. Недолік відомого датчика температури полягає в тому, що він має недостатню чутливість та лінійність метрологічної характеристики, а також аналоговий вихід, який потребує додаткових перетворень аналогового інформаційного сигналу. В основу корисної моделі поставлено задачу вдосконалення датчика температури шляхом того, що як тензорезистор застосовано тензорезистор з від'ємним температурним коефіцієнтом опору, установлений у міст Віна генератора прямокутних коливань, що завдяки безпосередньому перетворенню температури у частоту прямокутних коливань забезпечить підвищення чутливості датчика та ефективне застосування цифрових вимірювальних схем. Поставлена задача вирішується тим, що у датчику температури з частотним виходом, що містить терморезистор, згідно з корисною моделлю, як терморезистор застосовано терморезистор з від'ємним температурним коефіцієнтом опору, установлений у міст Віна генератора прямокутних коливань, зібраного на базі операційного підсилювача. Суть корисної моделі пояснюється кресленням, де зображено датчик температури з частотним виходом, що містить терморезистор 1 з від'ємним температурним коефіцієнтом опору, установлений у міст Віна 2, до складу якого входять резистори 3, 4 та конденсатори 5, 6, а також містить операційний підсилювач 7 та резистори 8, 9. Вихідний сигнал датчика Вихід знімається з виходу операційного підсилювача 7. Датчик температури з частотним виходом працює наступним чином. При початковій температурі генератор, зібраний на операційному підсилювачі 7 та мості Віна 2, генерує прямокутні імпульси певної частоти. Лінеаризуючий резистор 3 підібрано таким чином, що разом з терморезистором 1 з від'ємним температурним коефіцієнтом опору вони мають квазігіперболічну залежність сумарного опору від температури у діапазоні її вимірювання. При зміні температури частота прямокутних імпульсів, яка є інформативним сигналом, змінюється пропорційно цій зміні. Пропонована корисна модель забезпечить підвищення чутливості та лінійності метрологічної характеристики датчика. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Датчик температури з частотним виходом, що містить терморезистор, який відрізняється тим, що як терморезистор застосовано терморезистор з від'ємним температурним коефіцієнтом опору, установлений у міст Віна генератора прямокутних коливань, зібраного на базі операційного підсилювача. 1 UA 99404 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
