Пристрій для регулювання витрати дуття по фурмах доменної печі

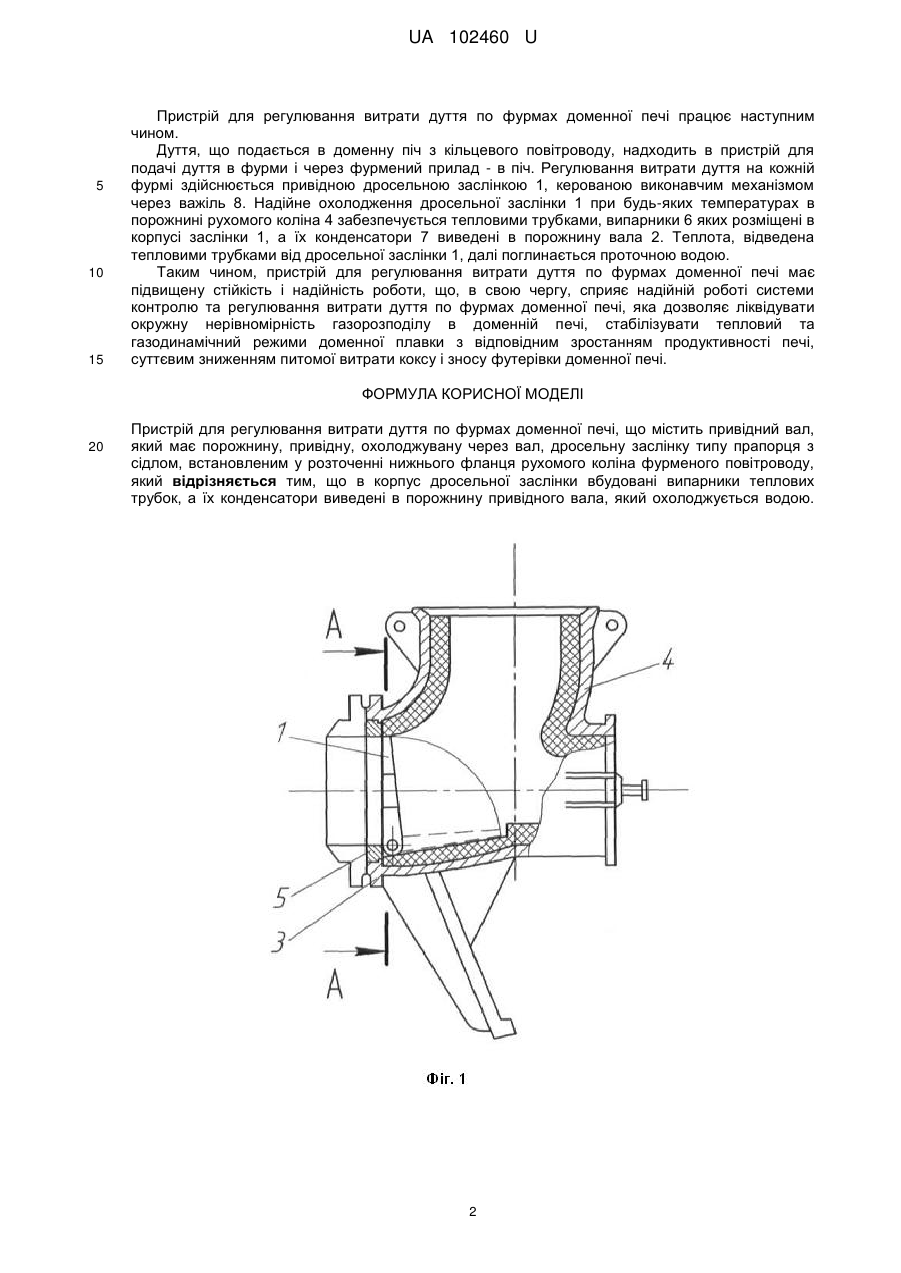

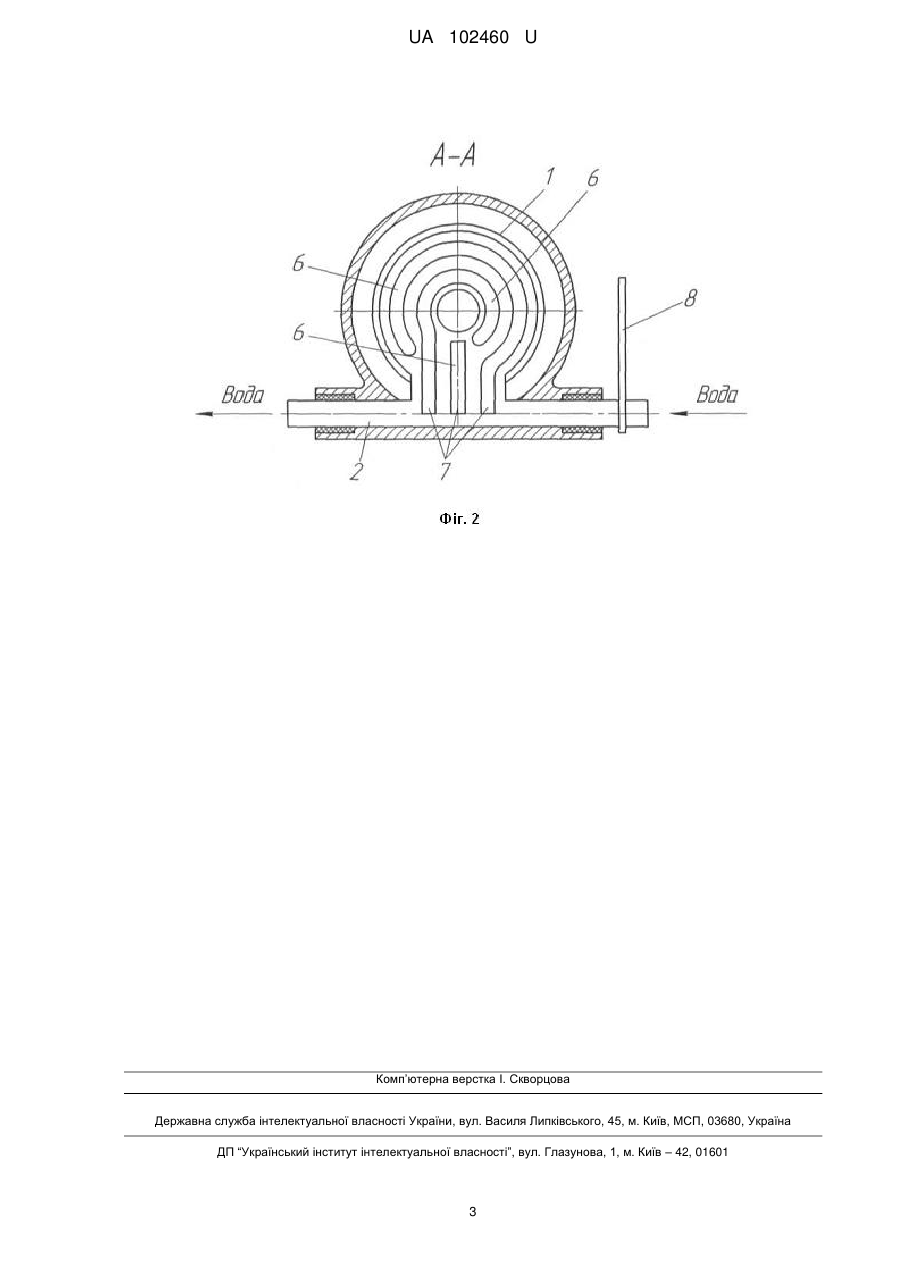

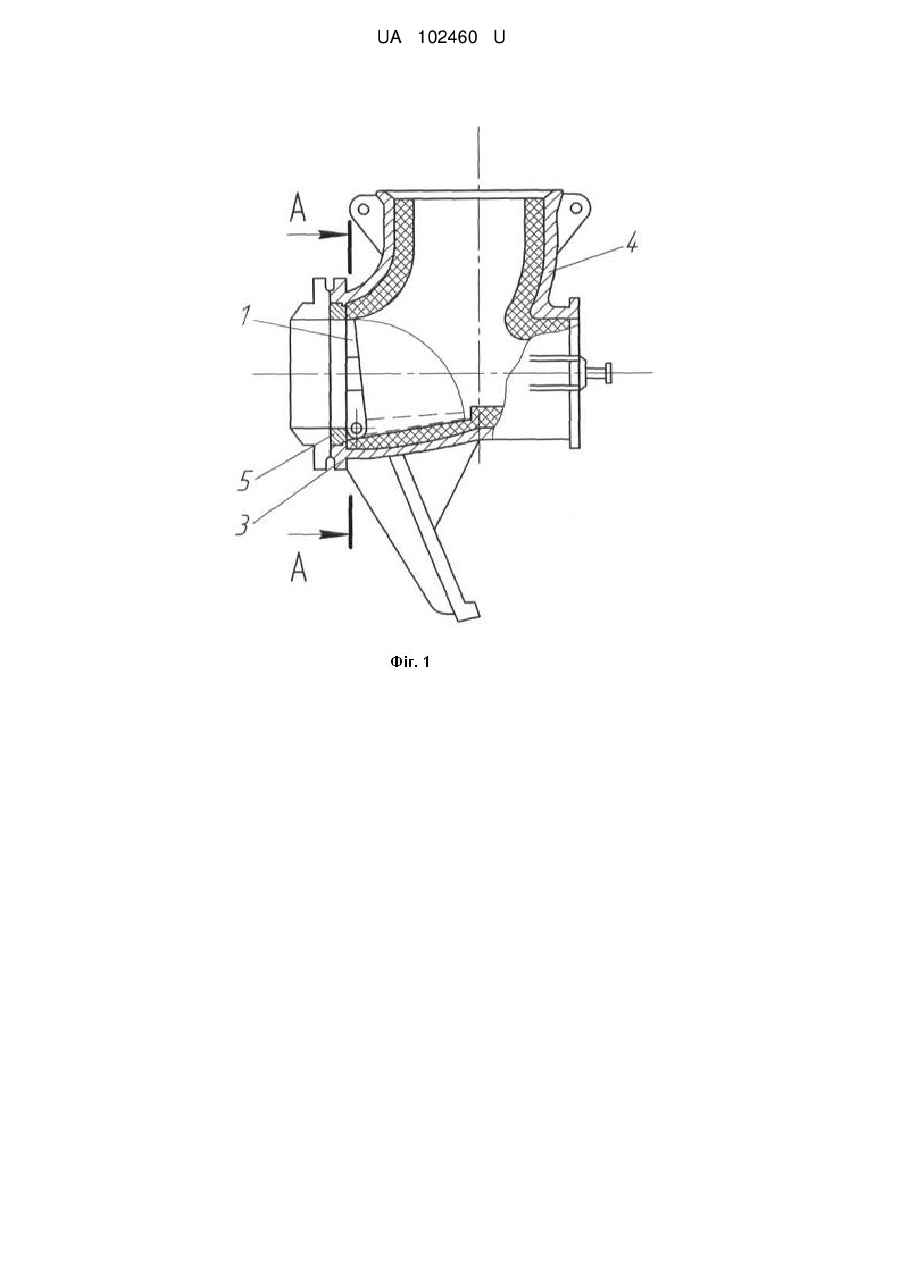

Реферат: Пристрій для регулювання витрати дуття по фурмах доменної печі містить привідний вал, який має порожнину, привідну, охолоджувану через вал, дросельну заслінку типу прапорця з сідлом, встановленим у розточенні нижнього фланця рухомого коліна фурменого повітроводу. В корпус дросельної заслінки вбудовані випарники теплових трубок, а їх конденсатори виведені в порожнину привідного вала, який охолоджується водою. UA 102460 U (12) UA 102460 U UA 102460 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до чорної металургії, а саме доменного виробництва, і може використовуватися для контролю і регулювання витрати дуття по фурмах доменної печі. Відомий пристрій для регулювання витрати дуття по фурмах доменної печі, що включає поворотну не охолоджувану дросельну заслінку, виконану з жароміцної сталі, встановлену у верхній частині рухомого коліна фурменого повітроводу [Копелович А.П. Автоматическое регулирование в черной металлургии. Справочник. - M.: Металлургиздат, 1963. - 408 с. (с. 313316)]. Недоліком пристрою для регулювання витрати дуття по фурмах доменної печі є його низька стійкість та надійність роботи. Установка дросельної заслінки у верхній частині рухомого коліна фурменого повітроводу ускладнює її демонтаж, який вимагає від'єднання рухомого коліна від фурменого повітроводу, що неможливо зробити на працюючій доменній печі. Дросельна заслінка постійно знаходиться у високотемпературному потоці дуття з температурою до 1200 °C, а при заміні фурм, що вийшли з ладу, і взятті доменної печі "на тягу", температура в патрубках фурмених повітроводів піднімається до 1700-1800 °C, що призводить до деформації та заклинювання поворотного механізму заслінки. Крім того, навіть у відкритому положенні, заслінка чинить опір потоку дуття, через що і має низький термін експлуатації. Відомий пристрій для регулювання витрати дуття по фурмах доменної печі, що включає привідну, охолоджувану водою через вал, який має порожнину, дросельну заслінку, типу прапорця з сідлом, встановленим у розточці нижнього фланця рухомого коліна фурменого повітроводу [Авторское свидетельство СССР № 440411, МПК С 21 В 7/16, 1974, Бюл. № 31]. Недоліком відомого пристрою для регулювання витрати дуття по фурмах доменної печі є його низька стійкість і надійність роботи. Заслінка прогорає в місцях найбільшого відкладення солей і шламу з води, яка використовується для охолодження, або при плівковому кипінні води через погану організацію циркуляції води в порожнині заслінки. При цьому прогар заслінки найчастіше відбувається при взятті доменної печі "на тягу", коли температура в патрубках фурмених повітроводів піднімається до 1700-1800 °C. Після прогару заслінки вода починає надходити в піч, що, в свою чергу, може призвести до прогару фурми і зупинки доменної печі на її заміну. В даний час система контролю і регулювання витрати дуття по фурмах доменної печі не експлуатується ні на одній доменній печі, незважаючи на те, що вона може повністю ліквідувати окружну нерівномірність газорозподілу в доменній печі, стабілізувати тепловий та газодинамічний режими доменної плавки з відповідним зростанням продуктивності печі та істотним зниженням питомої витрати коксу, сприяти зниженню зносу футерівки доменної печі. В основу корисної моделі поставлена задача підвищити стійкість і надійність роботи дросельної заслінки в системі контролю та регулювання витрати дуття по фурмах доменної печі, тобто забезпечити надійне її охолодження, яке не допустить її перегріву вище температур, при яких дросельна заслінка виходить з ладу. Поставлена задача вирішується тим, що пристрій для регулювання витрати дуття по фурмах доменної печі, що містить привідний вал, який має порожнину, привідну, охолоджувану через вал, дросельну заслінку типу прапорця з сідлом, встановленим у розточенні нижнього фланця рухомого коліна фурменого повітроводу, згідно з корисною моделлю в корпус дросельної заслінки вбудовані випарники теплових трубок, а їх конденсатори виведені в порожнину привідного вала, який охолоджується водою. На фіг. 1 показаний вертикальний розріз рухомого коліна фурменого повітроводу; на фіг. 2 переріз А-А на фіг. 1. Пристрій для регулювання витрати дуття по фурмах доменної печі складається з дросельної заслінки 1 типу прапорця, встановленої на валу 2 нижнього фланця 3 рухомого коліна 4 фурменого повітроводу. У розточці нижнього фланця 3 рухомого коліна 4 встановлено знімне сідло 5, що служить для обмеження руху дросельної заслінки 1. Для ефективного охолодження дросельної заслінки 1 в її корпус вбудовані випарники 6 теплових трубок, а їх конденсатори 7 виведені в порожнину вала 2, який охолоджується водою. На валу 2 встановлений важіль 8, який необхідний для повороту дросельної заслінки 1 всередині рухомого коліна 4 фурменого повітроводу. Теплова трубка - елемент системи охолодження, принцип роботи якого заснований на тому, що в закритих вакуумних трубках з металу знаходиться рідина з певною температурою кипіння. Перенесення теплоти відбувається за рахунок того, що рідина випаровується на гарячому кінці трубки, поглинаючи теплоту випаровування, і конденсується на холодному кінці, звідки переміщається назад на гарячий кінець. Теплові трубки мають великий діапазон робочих температур, високу швидкість передачі теплоти, тривалий ресурс роботи, що робить їх високоефективною і надійною технічною системою охолодження. 1 UA 102460 U 5 10 15 Пристрій для регулювання витрати дуття по фурмах доменної печі працює наступним чином. Дуття, що подається в доменну піч з кільцевого повітроводу, надходить в пристрій для подачі дуття в фурми і через фурмений прилад - в піч. Регулювання витрати дуття на кожній фурмі здійснюється привідною дросельною заслінкою 1, керованою виконавчим механізмом через важіль 8. Надійне охолодження дросельної заслінки 1 при будь-яких температурах в порожнині рухомого коліна 4 забезпечується тепловими трубками, випарники 6 яких розміщені в корпусі заслінки 1, а їх конденсатори 7 виведені в порожнину вала 2. Теплота, відведена тепловими трубками від дросельної заслінки 1, далі поглинається проточною водою. Таким чином, пристрій для регулювання витрати дуття по фурмах доменної печі має підвищену стійкість і надійність роботи, що, в свою чергу, сприяє надійній роботі системи контролю та регулювання витрати дуття по фурмах доменної печі, яка дозволяє ліквідувати окружну нерівномірність газорозподілу в доменній печі, стабілізувати тепловий та газодинамічний режими доменної плавки з відповідним зростанням продуктивності печі, суттєвим зниженням питомої витрати коксу і зносу футерівки доменної печі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Пристрій для регулювання витрати дуття по фурмах доменної печі, що містить привідний вал, який має порожнину, привідну, охолоджувану через вал, дросельну заслінку типу прапорця з сідлом, встановленим у розточенні нижнього фланця рухомого коліна фурменого повітроводу, який відрізняється тим, що в корпус дросельної заслінки вбудовані випарники теплових трубок, а їх конденсатори виведені в порожнину привідного вала, який охолоджується водою. 2 UA 102460 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
