Доменна піч

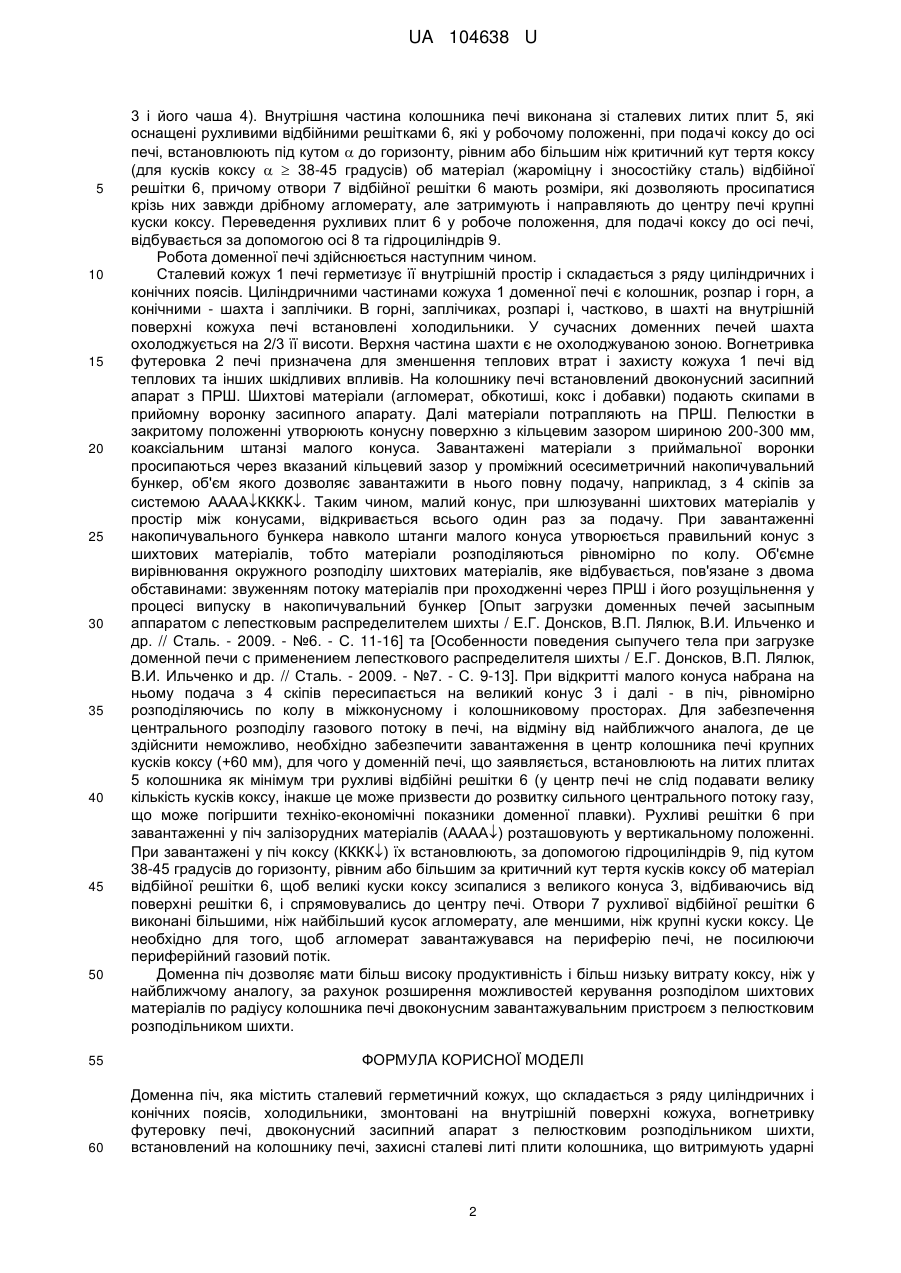

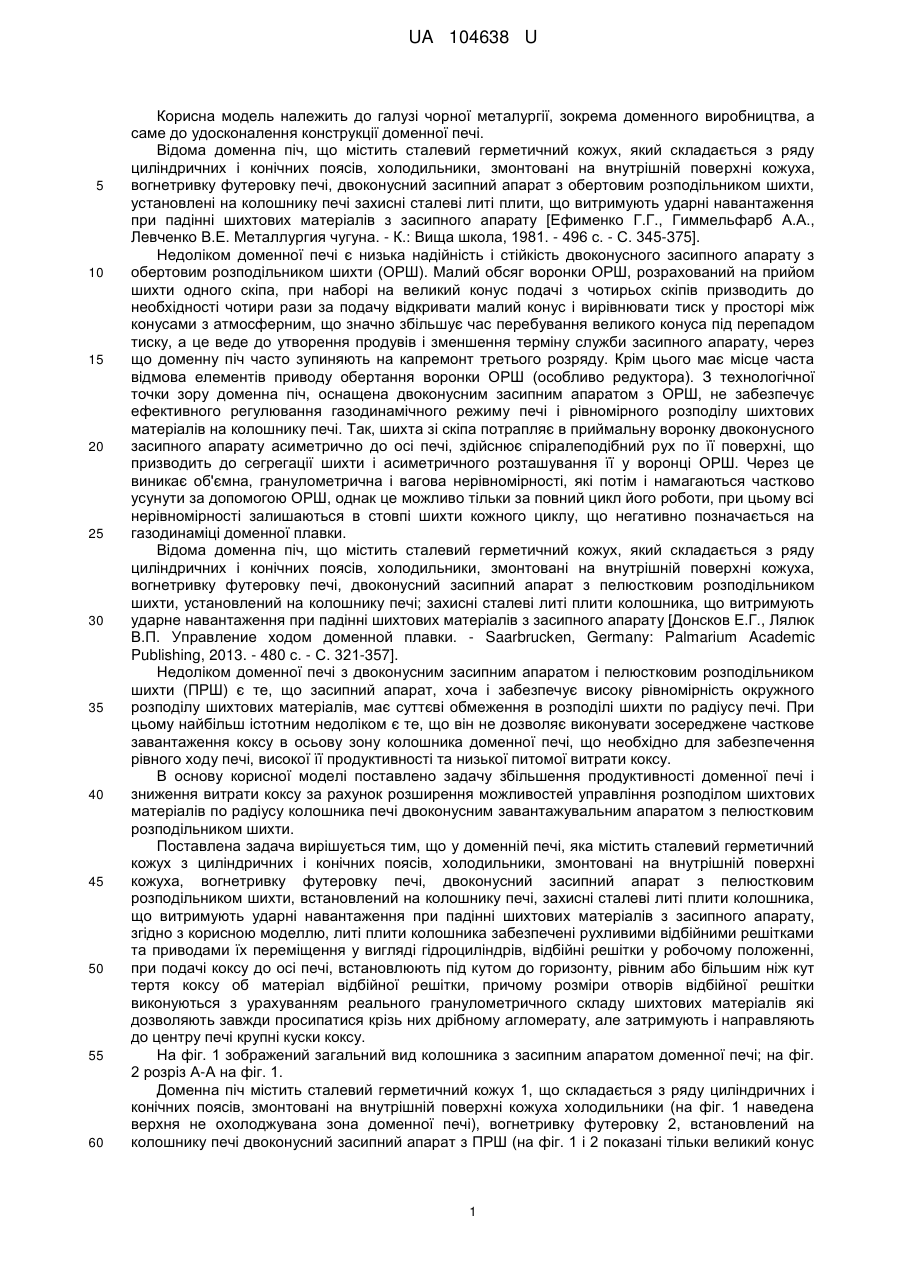

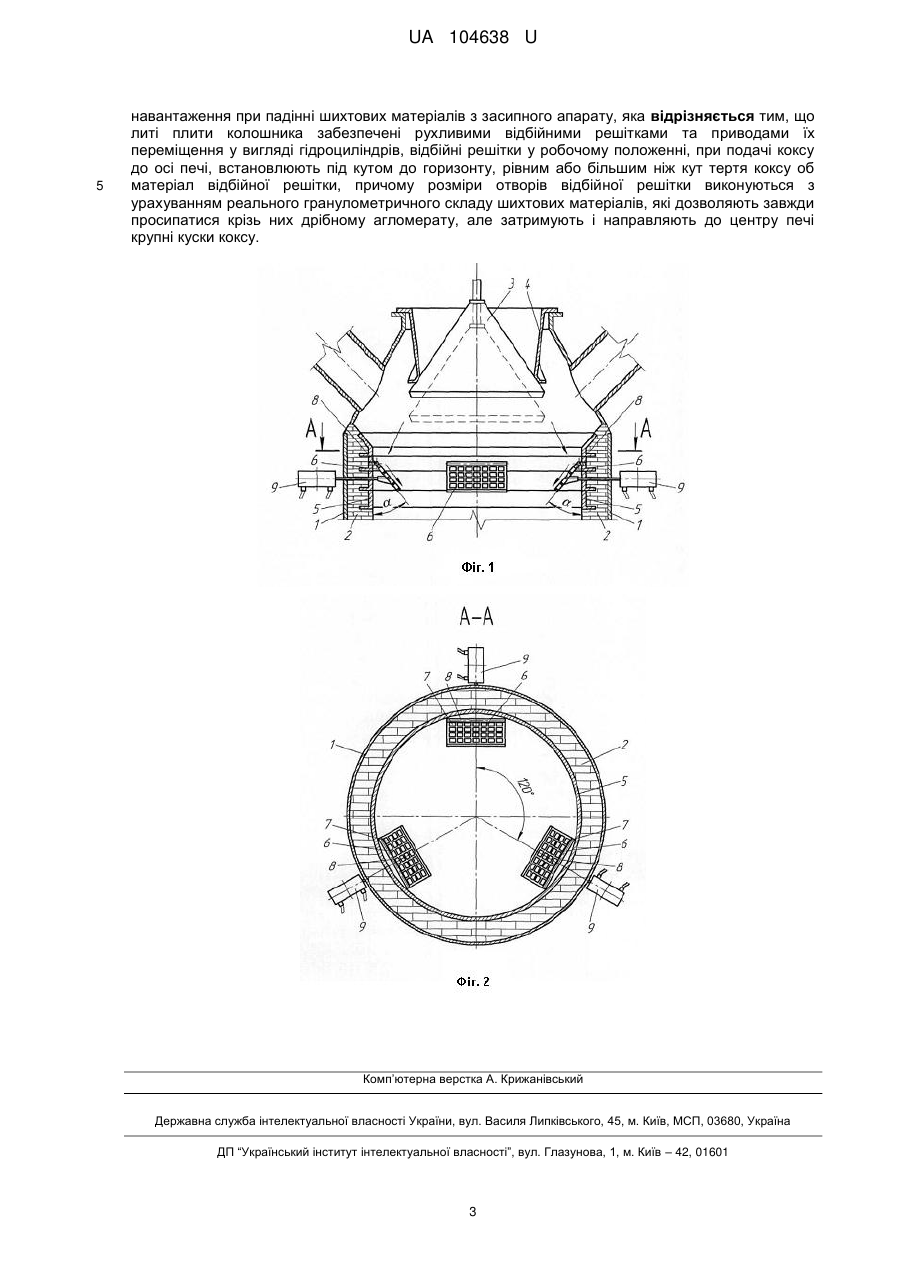

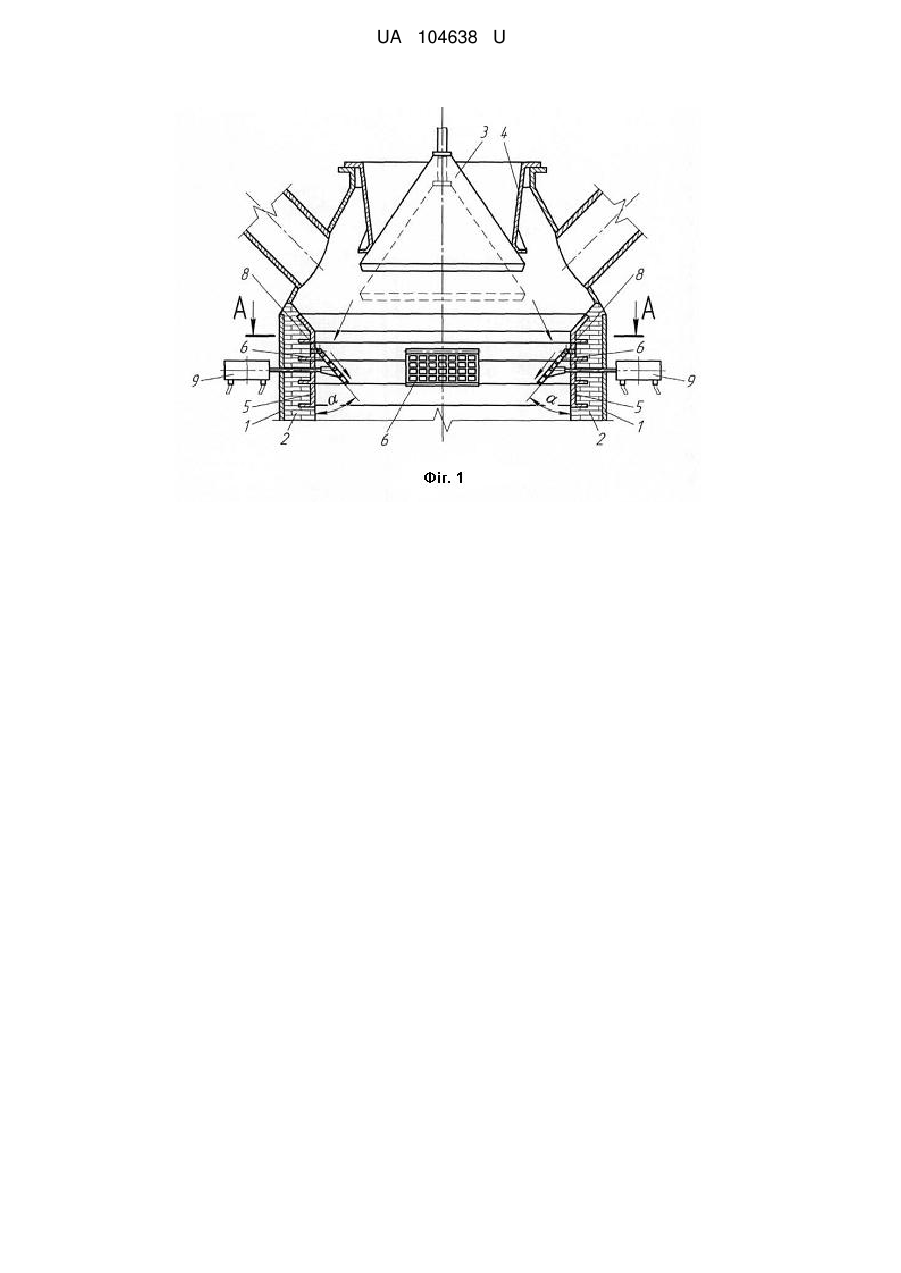

Реферат: Доменна піч містить сталевий герметичний кожух, що складається з ряду циліндричних і конічних поясів, холодильники, змонтовані на внутрішній поверхні кожуха, вогнетривку футеровку печі, двоконусний засипний апарат з пелюстковим розподільником шихти, встановлений на колошнику печі, захисні сталеві литі плити колошника, що витримують ударні навантаження при падінні шихтових матеріалів з засипного апарату. Литі плити колошника забезпечені рухливими відбійними решітками та приводами їх переміщення у вигляді гідроциліндрів, відбійні решітки у робочому положенні, при подачі коксу до осі печі, встановлюють під кутом до горизонту, рівним або більшим ніж кут тертя коксу об матеріал відбійної решітки, причому розміри отворів відбійної решітки виконуються з урахуванням реального гранулометричного складу шихтових матеріалів, які дозволяють завжди просипатися крізь них дрібному агломерату, але затримують і направляють до центру печі крупні куски коксу. UA 104638 U (12) UA 104638 U UA 104638 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі чорної металургії, зокрема доменного виробництва, а саме до удосконалення конструкції доменної печі. Відома доменна піч, що містить сталевий герметичний кожух, який складається з ряду циліндричних і конічних поясів, холодильники, змонтовані на внутрішній поверхні кожуха, вогнетривку футеровку печі, двоконусний засипний апарат з обертовим розподільником шихти, установлені на колошнику печі захисні сталеві литі плити, що витримують ударні навантаження при падінні шихтових матеріалів з засипного апарату [Ефименко Г.Г., Гиммельфарб А.А., Левченко В.Е. Металлургия чугуна. - К.: Вища школа, 1981. - 496 с. - С. 345-375]. Недоліком доменної печі є низька надійність і стійкість двоконусного засипного апарату з обертовим розподільником шихти (ОРШ). Малий обсяг воронки ОРШ, розрахований на прийом шихти одного скіпа, при наборі на великий конус подачі з чотирьох скіпів призводить до необхідності чотири рази за подачу відкривати малий конус і вирівнювати тиск у просторі між конусами з атмосферним, що значно збільшує час перебування великого конуса під перепадом тиску, а це веде до утворення продувів і зменшення терміну служби засипного апарату, через що доменну піч часто зупиняють на капремонт третього розряду. Крім цього має місце часта відмова елементів приводу обертання воронки ОРШ (особливо редуктора). З технологічної точки зору доменна піч, оснащена двоконусним засипним апаратом з ОРШ, не забезпечує ефективного регулювання газодинамічного режиму печі і рівномірного розподілу шихтових матеріалів на колошнику печі. Так, шихта зі скіпа потрапляє в приймальну воронку двоконусного засипного апарату асиметрично до осі печі, здійснює спіралеподібний рух по її поверхні, що призводить до сегрегації шихти і асиметричного розташування її у воронці ОРШ. Через це виникає об'ємна, гранулометрична і вагова нерівномірності, які потім і намагаються частково усунути за допомогою ОРШ, однак це можливо тільки за повний цикл його роботи, при цьому всі нерівномірності залишаються в стовпі шихти кожного циклу, що негативно позначається на газодинаміці доменної плавки. Відома доменна піч, що містить сталевий герметичний кожух, який складається з ряду циліндричних і конічних поясів, холодильники, змонтовані на внутрішній поверхні кожуха, вогнетривку футеровку печі, двоконусний засипний апарат з пелюстковим розподільником шихти, установлений на колошнику печі; захисні сталеві литі плити колошника, що витримують ударне навантаження при падінні шихтових матеріалів з засипного апарату [Донсков Е.Г., Лялюк В.П. Управление ходом доменной плавки. - Saarbrucken, Germany: Palmarium Academic Publishing, 2013. - 480 с. - С. 321-357]. Недоліком доменної печі з двоконусним засипним апаратом і пелюстковим розподільником шихти (ПРШ) є те, що засипний апарат, хоча і забезпечує високу рівномірність окружного розподілу шихтових матеріалів, має суттєві обмеження в розподілі шихти по радіусу печі. При цьому найбільш істотним недоліком є те, що він не дозволяє виконувати зосереджене часткове завантаження коксу в осьову зону колошника доменної печі, що необхідно для забезпечення рівного ходу печі, високої її продуктивності та низької питомої витрати коксу. В основу корисної моделі поставлено задачу збільшення продуктивності доменної печі і зниження витрати коксу за рахунок розширення можливостей управління розподілом шихтових матеріалів по радіусу колошника печі двоконусним завантажувальним апаратом з пелюстковим розподільником шихти. Поставлена задача вирішується тим, що у доменній печі, яка містить сталевий герметичний кожух з циліндричних і конічних поясів, холодильники, змонтовані на внутрішній поверхні кожуха, вогнетривку футеровку печі, двоконусний засипний апарат з пелюстковим розподільником шихти, встановлений на колошнику печі, захисні сталеві литі плити колошника, що витримують ударні навантаження при падінні шихтових матеріалів з засипного апарату, згідно з корисною моделлю, литі плити колошника забезпечені рухливими відбійними решітками та приводами їх переміщення у вигляді гідроциліндрів, відбійні решітки у робочому положенні, при подачі коксу до осі печі, встановлюють під кутом до горизонту, рівним або більшим ніж кут тертя коксу об матеріал відбійної решітки, причому розміри отворів відбійної решітки виконуються з урахуванням реального гранулометричного складу шихтових матеріалів які дозволяють завжди просипатися крізь них дрібному агломерату, але затримують і направляють до центру печі крупні куски коксу. На фіг. 1 зображений загальний вид колошника з засипним апаратом доменної печі; на фіг. 2 розріз А-А на фіг. 1. Доменна піч містить сталевий герметичний кожух 1, що складається з ряду циліндричних і конічних поясів, змонтовані на внутрішній поверхні кожуха холодильники (на фіг. 1 наведена верхня не охолоджувана зона доменної печі), вогнетривку футеровку 2, встановлений на колошнику печі двоконусний засипний апарат з ПРШ (на фіг. 1 і 2 показані тільки великий конус 1 UA 104638 U 5 10 15 20 25 30 35 40 45 50 3 і його чаша 4). Внутрішня частина колошника печі виконана зі сталевих литих плит 5, які оснащені рухливими відбійними решітками 6, які у робочому положенні, при подачі коксу до осі печі, встановлюють під кутом  до горизонту, рівним або більшим ніж критичний кут тертя коксу (для кусків коксу   38-45 градусів) об матеріал (жароміцну і зносостійку сталь) відбійної решітки 6, причому отвори 7 відбійної решітки 6 мають розміри, які дозволяють просипатися крізь них завжди дрібному агломерату, але затримують і направляють до центру печі крупні куски коксу. Переведення рухливих плит 6 у робоче положення, для подачі коксу до осі печі, відбувається за допомогою осі 8 та гідроциліндрів 9. Робота доменної печі здійснюється наступним чином. Сталевий кожух 1 печі герметизує її внутрішній простір і складається з ряду циліндричних і конічних поясів. Циліндричними частинами кожуха 1 доменної печі є колошник, розпар і горн, а конічними - шахта і заплічики. В горні, заплічиках, розпарі і, частково, в шахті на внутрішній поверхні кожуха печі встановлені холодильники. У сучасних доменних печей шахта охолоджується на 2/3 її висоти. Верхня частина шахти є не охолоджуваною зоною. Вогнетривка футеровка 2 печі призначена для зменшення теплових втрат і захисту кожуха 1 печі від теплових та інших шкідливих впливів. На колошнику печі встановлений двоконусний засипний апарат з ПРШ. Шихтові матеріали (агломерат, обкотиші, кокс і добавки) подають скипами в прийомну воронку засипного апарату. Далі матеріали потрапляють на ПРШ. Пелюстки в закритому положенні утворюють конусну поверхню з кільцевим зазором шириною 200-300 мм, коаксіальним штанзі малого конуса. Завантажені матеріали з приймальної воронки просипаються через вказаний кільцевий зазор у проміжний осесиметричний накопичувальний бункер, об'єм якого дозволяє завантажити в нього повну подачу, наприклад, з 4 скіпів за системою ААААКККК. Таким чином, малий конус, при шлюзуванні шихтових матеріалів у простір між конусами, відкривається всього один раз за подачу. При завантаженні накопичувального бункера навколо штанги малого конуса утворюється правильний конус з шихтових матеріалів, тобто матеріали розподіляються рівномірно по колу. Об'ємне вирівнювання окружного розподілу шихтових матеріалів, яке відбувається, пов'язане з двома обставинами: звуженням потоку матеріалів при проходженні через ПРШ і його розущільнення у процесі випуску в накопичувальний бункер [Опыт загрузки доменных печей засыпным аппаратом с лепестковым распределителем шихты / Е.Г. Донсков, В.П. Лялюк, В.И. Ильченко и др. // Сталь. - 2009. - №6. - С. 11-16] та [Особенности поведения сыпучего тела при загрузке доменной печи с применением лепесткового распределителя шихты / Е.Г. Донсков, В.П. Лялюк, В.И. Ильченко и др. // Сталь. - 2009. - №7. - С. 9-13]. При відкритті малого конуса набрана на ньому подача з 4 скіпів пересипається на великий конус 3 і далі - в піч, рівномірно розподіляючись по колу в міжконусному і колошниковому просторах. Для забезпечення центрального розподілу газового потоку в печі, на відміну від найближчого аналога, де це здійснити неможливо, необхідно забезпечити завантаження в центр колошника печі крупних кусків коксу (+60 мм), для чого у доменній печі, що заявляється, встановлюють на литих плитах 5 колошника як мінімум три рухливі відбійні решітки 6 (у центр печі не слід подавати велику кількість кусків коксу, інакше це може призвести до розвитку сильного центрального потоку газу, що може погіршити техніко-економічні показники доменної плавки). Рухливі решітки 6 при завантаженні у піч залізорудних матеріалів (АААА) розташовують у вертикальному положенні. При завантажені у піч коксу (КККК) їх встановлюють, за допомогою гідроциліндрів 9, під кутом 38-45 градусів до горизонту, рівним або більшим за критичний кут тертя кусків коксу об матеріал відбійної решітки 6, щоб великі куски коксу зсипалися з великого конуса 3, відбиваючись від поверхні решітки 6, і спрямовувались до центру печі. Отвори 7 рухливої відбійної решітки 6 виконані більшими, ніж найбільший кусок агломерату, але меншими, ніж крупні куски коксу. Це необхідно для того, щоб агломерат завантажувався на периферію печі, не посилюючи периферійний газовий потік. Доменна піч дозволяє мати більш високу продуктивність і більш низьку витрату коксу, ніж у найближчому аналогу, за рахунок розширення можливостей керування розподілом шихтових матеріалів по радіусу колошника печі двоконусним завантажувальним пристроєм з пелюстковим розподільником шихти. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Доменна піч, яка містить сталевий герметичний кожух, що складається з ряду циліндричних і конічних поясів, холодильники, змонтовані на внутрішній поверхні кожуха, вогнетривку футеровку печі, двоконусний засипний апарат з пелюстковим розподільником шихти, встановлений на колошнику печі, захисні сталеві литі плити колошника, що витримують ударні 2 UA 104638 U 5 навантаження при падінні шихтових матеріалів з засипного апарату, яка відрізняється тим, що литі плити колошника забезпечені рухливими відбійними решітками та приводами їх переміщення у вигляді гідроциліндрів, відбійні решітки у робочому положенні, при подачі коксу до осі печі, встановлюють під кутом до горизонту, рівним або більшим ніж кут тертя коксу об матеріал відбійної решітки, причому розміри отворів відбійної решітки виконуються з урахуванням реального гранулометричного складу шихтових матеріалів, які дозволяють завжди просипатися крізь них дрібному агломерату, але затримують і направляють до центру печі крупні куски коксу. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
