Загін для випасання свиней

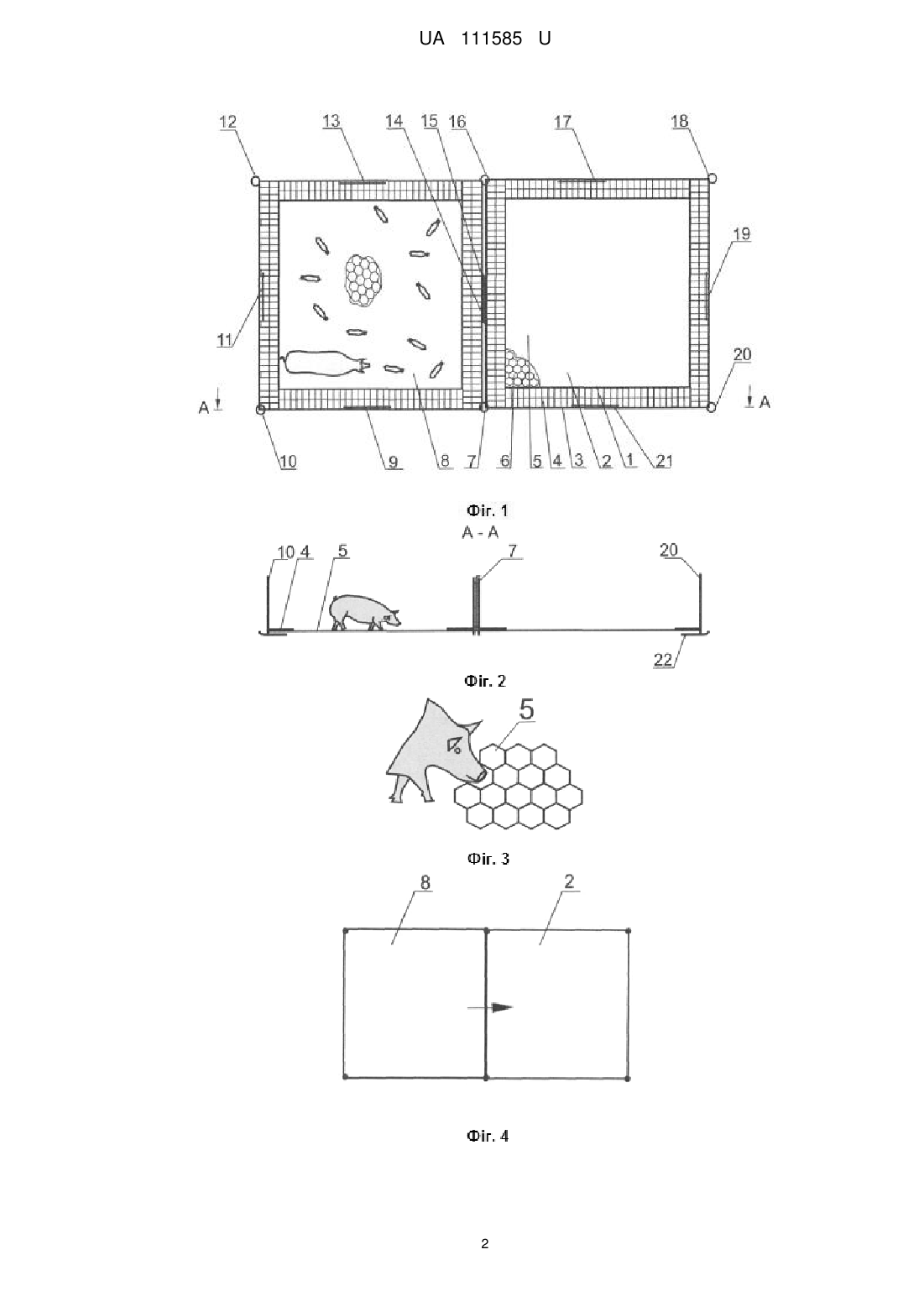

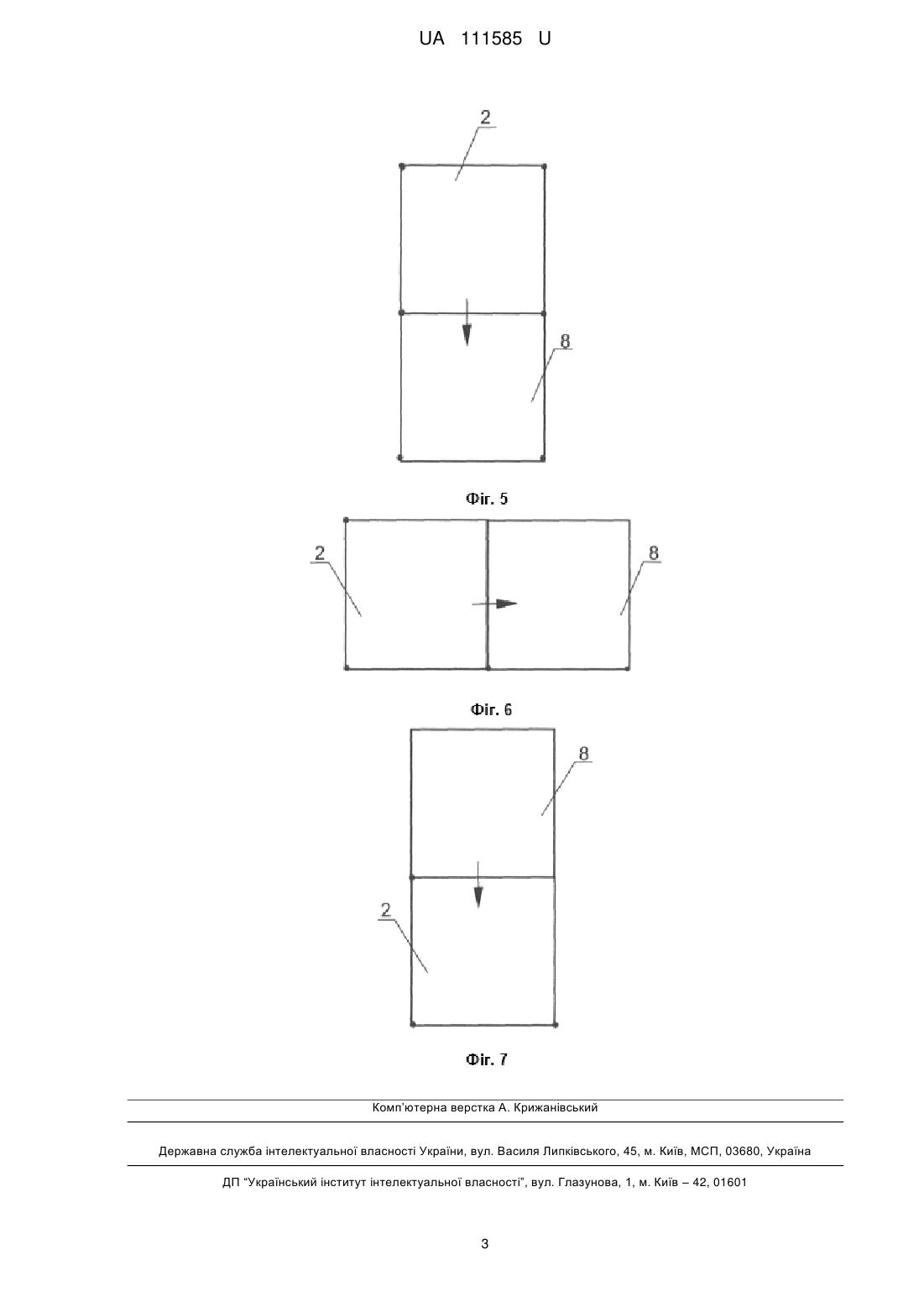

Реферат: Загін для випасання свиней з металевого дроту містить плетену огорожу з дроту з вертикальними стійками, до яких по периметру горизонтально приєднані ґратчасті крила, кріпильні елементи. Загін виконується із двох шарнірно з'єднаних секцій з дверцятами на кожній стороні огорожі. Горизонтальні крила жорстко приєднані до огорожі і з'єднані по периметру металевою сіткою, розмір полігональних чарунок яких забезпечує з'їдання трави, але перешкоджає підриванню дернового шару пасовища. UA 111585 U (12) UA 111585 U UA 111585 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільського господарства, зокрема до свинарства. Відомий загін із металевого дроту [1]. Він містить плетену огорожу з дроту з вертикальними стійками, до яких по периметру горизонтально приєднані ґратчасті крила, які лежать на землі і перешкоджають підривати паркан, кріпильні елементи. Недоліком даного пристрою є те, що при випасанні свиней тварини, риючи землю, підривають дерновий шар і згортають його у валки, тим самим пошкоджують природне або культурне пасовище, яке засіяне багаторічними травами (люцерна, конюшина) до такого стану, що воно стає неприродним до використання. Крім того, недоліком даного пристрою є складність конструкції та велика металоємність. Він потребує багато часу на демонтаж і установку. Виходячи із вищенаведеного, в основу корисної моделі поставлена задача - удосконалити огорожу та забезпечити умови для ощадного стравлювання рослинного покриву та недопущення пошкодження дернового шару пасовища. Зазначена задача вирішується тим, що загін виконується із двох шарнірно з'єднаних секцій з дверцятами на кожній стороні огорожі. Крім того, горизонтальні крила жорстко приєднані до огорожі і з'єднані по периметру металевою сіткою, розмір чарунок яких забезпечує з'їдання трави але перешкоджає підриванню дернового шару пасовища. На Фіг. 1 показано загальний вигляд складного загону, на Фіг. 2 - розріз А-А на Фіг. 1, на Фіг 3 - фрагмент чарунок дна загону, на Фіг. 4, 5, 6, 7 - схема трансформації секцій загону в процесі випасання тварин. Пристрій являє собою складний загін 1, який має із секцію 2 і 8, що містять огорожу 3, до якої жорстко приєднані горизонтальні крила 4 з решітчастим дном 5, виконане у вигляді полігональних чарунок 6; роз'ємні стійки-шарніри 7, 10, 12, 16, 18, 20; дверцята шандорного типу 9, 11, 13, 14, 15, 17, 19, 21 і шарнірно сполучені полозки 22. Пристрій працює наступним чином. Складний загін 1 встановлюють на пасовищі і свиноматку з поросятами заганяють через дверцята у секцію 8, де вони пасуться, переміщаючись по полігональних чарунках 6 решітчастого дна 5, яке сполучено з горизонтальними крилами 4, що жорстко приєднані до стійок-шарнірів 7, 10, 12, 16, 18, 20. (Фіг. 1, 2). Завдяки тому, що горизонтальні крила 4 жорстко прикріплені до стійок-шарнірів 7, 10, 12, 16, 18, 20, забезпечують стійкість огорожі 3. Враховуючи те, що дно 5 виконано із полігональних чарунок 6, розмір яких не перевищує оральної частини голови, свиноматка тільки з'їдає траву і не підриває дерновий шар пасовища (Фіг. 3). Поросята також не пошкоджують дерновий шар пасовища в силу своїх слабих фізичних властивостей. Полігональна форма чарунок 6 дає можливість дорослим тваринам швидко пристосуватися до пересування по решітчастому дну 5, переступати із одної чарунки 6 в іншу, не пошкоджуючи копитця. Причому, для кожної вікової групи свиней встановлюють відповідний розмір чарунок 6. Після повного з'їдання трави в секції 8 тварин переганяють через дверцята 14 і 15 у секцію 2 до повного споживання зеленої маси пасовища (Фіг. 4). Після цього секцію 8 завдяки стійці-шарніру 7 повертають на 180° таким чином, щоб дверцята 9 були напроти дверцят 21, через які тварин переганяють на нову ділянку пасовища. По закінченні випасання тварин через дверцята 9 і 21 переганяють в секцію 8 (Фіг. 5). Аналогічну операцію виконують після повного поїдання трави в секції 8 (Фіг. 6). Теж саме виконують після закінчення випасання тварин у секції 2 (Фіг. 7). Під час трансформації огорожі 3 шарнірно сполучені полозки 22 із стійками повертаються у необхідному напрямку і ковзаючись по траві забезпечують її легке перенесення. Перевага запропонованого пристрою полягає в тому, що він запобігає пошкодженню дернового шару пасовища, зменшує матеріаломісткість, затрати праці на пересування загону по пасовищу. Джерела інформації: 1. Patent US1618739A. Portable fence, Wenzin Joh, 9.04. 1925. Patented Feb. 22, 1927, United States. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Загін для випасання свиней з металевого дроту, що містить плетену огорожу з дроту з вертикальними стійками, до яких по периметру горизонтально приєднані ґратчасті крила, кріпильні елементи, який відрізняється тим, що виконаний із двох шарнірно з'єднаних секцій з дверцятами на кожній стороні огорожі, крім того горизонтальні крила жорстко приєднані до огорожі і з'єднані по периметру металевою сіткою, розмір полігональних чарунок яких забезпечує з'їдання трави, але перешкоджає підриванню дернового шару пасовища. 1 UA 111585 U 2 UA 111585 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
