Машина для обробки насіння порошкоподібними біопрепаратами

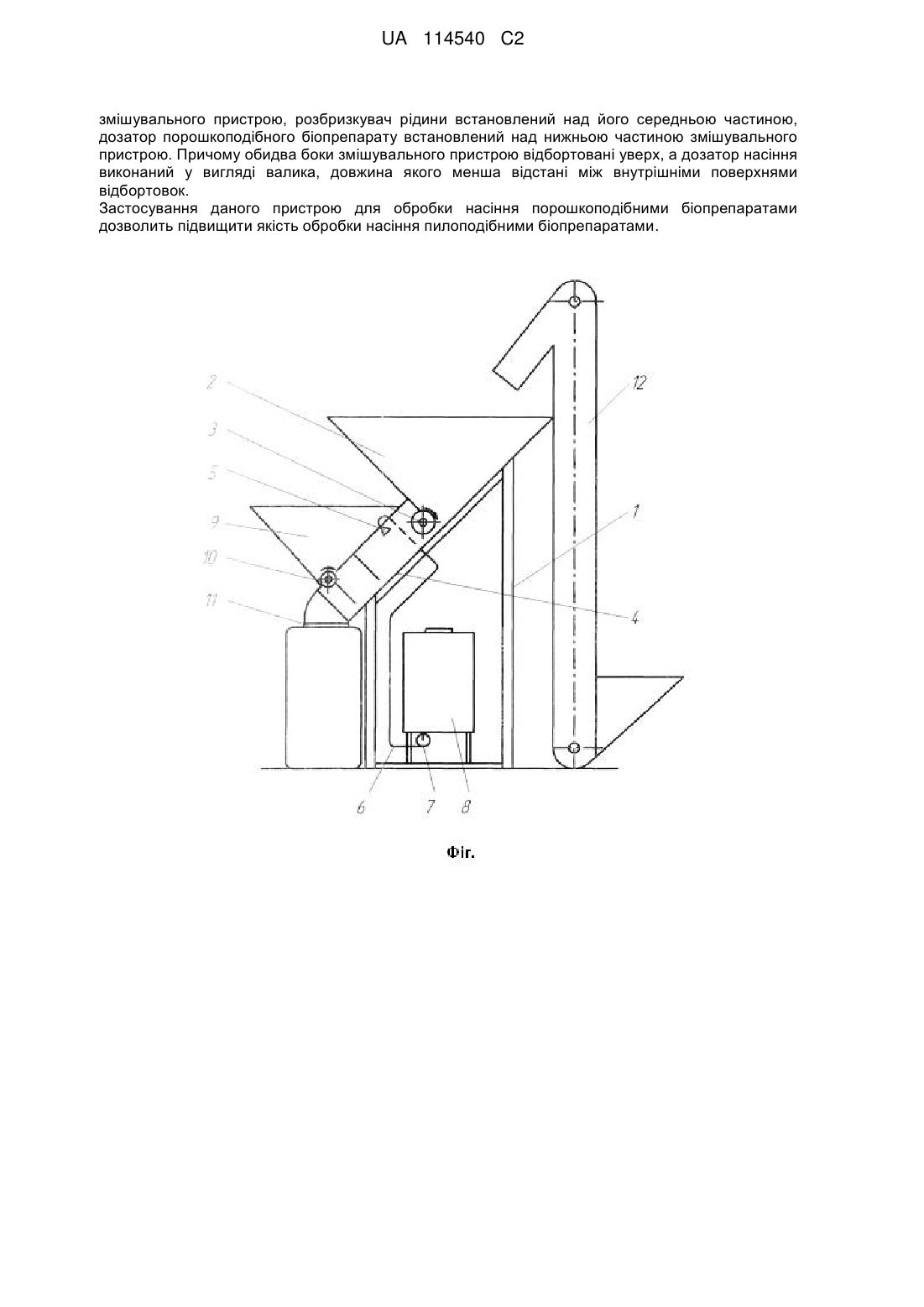

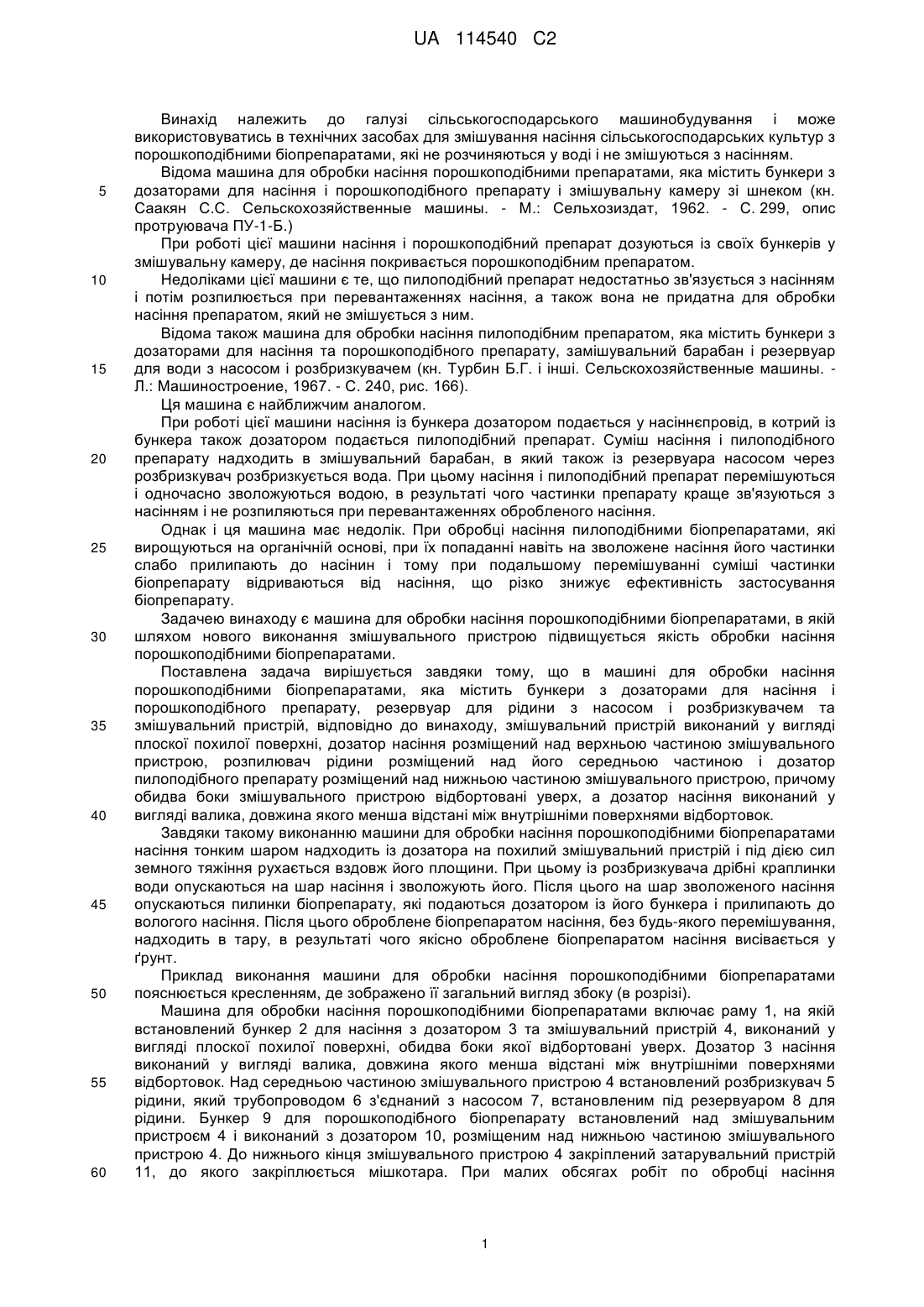

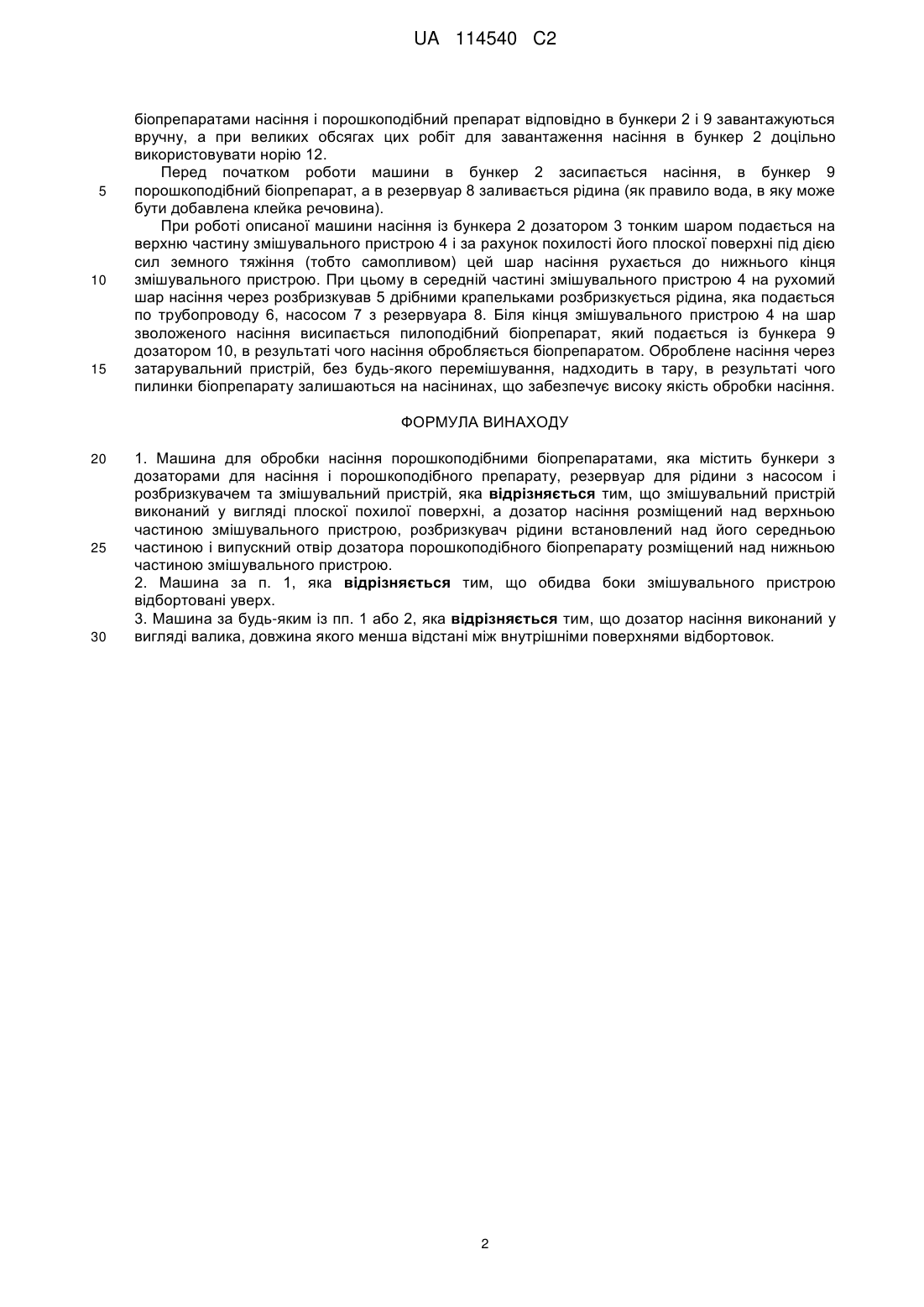

Реферат: Винахід належить до галузі сільськогосподарського машинобудування і може використовуватись в технічних засобах для змішування насіння сільськогосподарських культур з порошкоподібними біопрепаратами, які не розчиняються у воді і не змішуються з насінням. Машина для обробки насіння порошкоподібними біопрепаратами містить бункери з дозаторами для насіння і порошкоподібного біопрепарату, резервуар для рідини з насосом і розбризкувачем та змішувальний пристрій. Змішувальний пристрій виконаний у вигляді плоскої похилої поверхні, вихідний отвір дозатора насіння розміщений над верхньою частиною UA 114540 C2 (12) UA 114540 C2 змішувального пристрою, розбризкувач рідини встановлений над його середньою частиною, дозатор порошкоподібного біопрепарату встановлений над нижньою частиною змішувального пристрою. Причому обидва боки змішувального пристрою відбортовані уверх, а дозатор насіння виконаний у вигляді валика, довжина якого менша відстані між внутрішніми поверхнями відбортовок. Застосування даного пристрою для обробки насіння порошкоподібними біопрепаратами дозволить підвищити якість обробки насіння пилоподібними біопрепаратами. UA 114540 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі сільськогосподарського машинобудування і може використовуватись в технічних засобах для змішування насіння сільськогосподарських культур з порошкоподібними біопрепаратами, які не розчиняються у воді і не змішуються з насінням. Відома машина для обробки насіння порошкоподібними препаратами, яка містить бункери з дозаторами для насіння і порошкоподібного препарату і змішувальну камеру зі шнеком (кн. Саакян С.С. Сельскохозяйственные машины. - М.: Сельхозиздат, 1962. - С. 299, опис протруювача ПУ-1-Б.) При роботі цієї машини насіння і порошкоподібний препарат дозуються із своїх бункерів у змішувальну камеру, де насіння покривається порошкоподібним препаратом. Недоліками цієї машини є те, що пилоподібний препарат недостатньо зв'язується з насінням і потім розпилюється при перевантаженнях насіння, а також вона не придатна для обробки насіння препаратом, який не змішується з ним. Відома також машина для обробки насіння пилоподібним препаратом, яка містить бункери з дозаторами для насіння та порошкоподібного препарату, замішувальний барабан і резервуар для води з насосом і розбризкувачем (кн. Турбин Б.Г. і інші. Сельскохозяйственные машины. Л.: Машиностроение, 1967. - С. 240, рис. 166). Ця машина є найближчим аналогом. При роботі цієї машини насіння із бункера дозатором подається у насіннєпровід, в котрий із бункера також дозатором подається пилоподібний препарат. Суміш насіння і пилоподібного препарату надходить в змішувальний барабан, в який також із резервуара насосом через розбризкувач розбризкується вода. При цьому насіння і пилоподібний препарат перемішуються і одночасно зволожуються водою, в результаті чого частинки препарату краще зв'язуються з насінням і не розпиляються при перевантаженнях обробленого насіння. Однак і ця машина має недолік. При обробці насіння пилоподібними біопрепаратами, які вирощуються на органічній основі, при їх попаданні навіть на зволожене насіння його частинки слабо прилипають до насінин і тому при подальшому перемішуванні суміші частинки біопрепарату відриваються від насіння, що різко знижує ефективність застосування біопрепарату. Задачею винаходу є машина для обробки насіння порошкоподібними біопрепаратами, в якій шляхом нового виконання змішувального пристрою підвищується якість обробки насіння порошкоподібними біопрепаратами. Поставлена задача вирішується завдяки тому, що в машині для обробки насіння порошкоподібними біопрепаратами, яка містить бункери з дозаторами для насіння і порошкоподібного препарату, резервуар для рідини з насосом і розбризкувачем та змішувальний пристрій, відповідно до винаходу, змішувальний пристрій виконаний у вигляді плоскої похилої поверхні, дозатор насіння розміщений над верхньою частиною змішувального пристрою, розпилювач рідини розміщений над його середньою частиною і дозатор пилоподібного препарату розміщений над нижньою частиною змішувального пристрою, причому обидва боки змішувального пристрою відбортовані уверх, а дозатор насіння виконаний у вигляді валика, довжина якого менша відстані між внутрішніми поверхнями відбортовок. Завдяки такому виконанню машини для обробки насіння порошкоподібними біопрепаратами насіння тонким шаром надходить із дозатора на похилий змішувальний пристрій і під дією сил земного тяжіння рухається вздовж його площини. При цьому із розбризкувача дрібні краплинки води опускаються на шар насіння і зволожують його. Після цього на шар зволоженого насіння опускаються пилинки біопрепарату, які подаються дозатором із його бункера і прилипають до вологого насіння. Після цього оброблене біопрепаратом насіння, без будь-якого перемішування, надходить в тару, в результаті чого якісно оброблене біопрепаратом насіння висівається у ґрунт. Приклад виконання машини для обробки насіння порошкоподібними біопрепаратами пояснюється кресленням, де зображено її загальний вигляд збоку (в розрізі). Машина для обробки насіння порошкоподібними біопрепаратами включає раму 1, на якій встановлений бункер 2 для насіння з дозатором 3 та змішувальний пристрій 4, виконаний у вигляді плоскої похилої поверхні, обидва боки якої відбортовані уверх. Дозатор 3 насіння виконаний у вигляді валика, довжина якого менша відстані між внутрішніми поверхнями відбортовок. Над середньою частиною змішувального пристрою 4 встановлений розбризкувач 5 рідини, який трубопроводом 6 з'єднаний з насосом 7, встановленим під резервуаром 8 для рідини. Бункер 9 для порошкоподібного біопрепарату встановлений над змішувальним пристроєм 4 і виконаний з дозатором 10, розміщеним над нижньою частиною змішувального пристрою 4. До нижнього кінця змішувального пристрою 4 закріплений затарувальний пристрій 11, до якого закріплюється мішкотара. При малих обсягах робіт по обробці насіння 1 UA 114540 C2 5 10 15 біопрепаратами насіння і порошкоподібний препарат відповідно в бункери 2 і 9 завантажуються вручну, а при великих обсягах цих робіт для завантаження насіння в бункер 2 доцільно використовувати норію 12. Перед початком роботи машини в бункер 2 засипається насіння, в бункер 9 порошкоподібний біопрепарат, а в резервуар 8 заливається рідина (як правило вода, в яку може бути добавлена клейка речовина). При роботі описаної машини насіння із бункера 2 дозатором 3 тонким шаром подається на верхню частину змішувального пристрою 4 і за рахунок похилості його плоскої поверхні під дією сил земного тяжіння (тобто самопливом) цей шар насіння рухається до нижнього кінця змішувального пристрою. При цьому в середній частині змішувального пристрою 4 на рухомий шар насіння через розбризкував 5 дрібними крапельками розбризкується рідина, яка подається по трубопроводу 6, насосом 7 з резервуара 8. Біля кінця змішувального пристрою 4 на шар зволоженого насіння висипається пилоподібний біопрепарат, який подається із бункера 9 дозатором 10, в результаті чого насіння обробляється біопрепаратом. Оброблене насіння через затарувальний пристрій, без будь-якого перемішування, надходить в тару, в результаті чого пилинки біопрепарату залишаються на насінинах, що забезпечує високу якість обробки насіння. ФОРМУЛА ВИНАХОДУ 20 25 30 1. Машина для обробки насіння порошкоподібними біопрепаратами, яка містить бункери з дозаторами для насіння і порошкоподібного препарату, резервуар для рідини з насосом і розбризкувачем та змішувальний пристрій, яка відрізняється тим, що змішувальний пристрій виконаний у вигляді плоскої похилої поверхні, а дозатор насіння розміщений над верхньою частиною змішувального пристрою, розбризкувач рідини встановлений над його середньою частиною і випускний отвір дозатора порошкоподібного біопрепарату розміщений над нижньою частиною змішувального пристрою. 2. Машина за п. 1, яка відрізняється тим, що обидва боки змішувального пристрою відбортовані уверх. 3. Машина за будь-яким із пп. 1 або 2, яка відрізняється тим, що дозатор насіння виконаний у вигляді валика, довжина якого менша відстані між внутрішніми поверхнями відбортовок. 2 UA 114540 C2 Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
