Комбінований незнімний зубний протез з частковою анатомією оклюзійної поверхні з діоксину цирконію

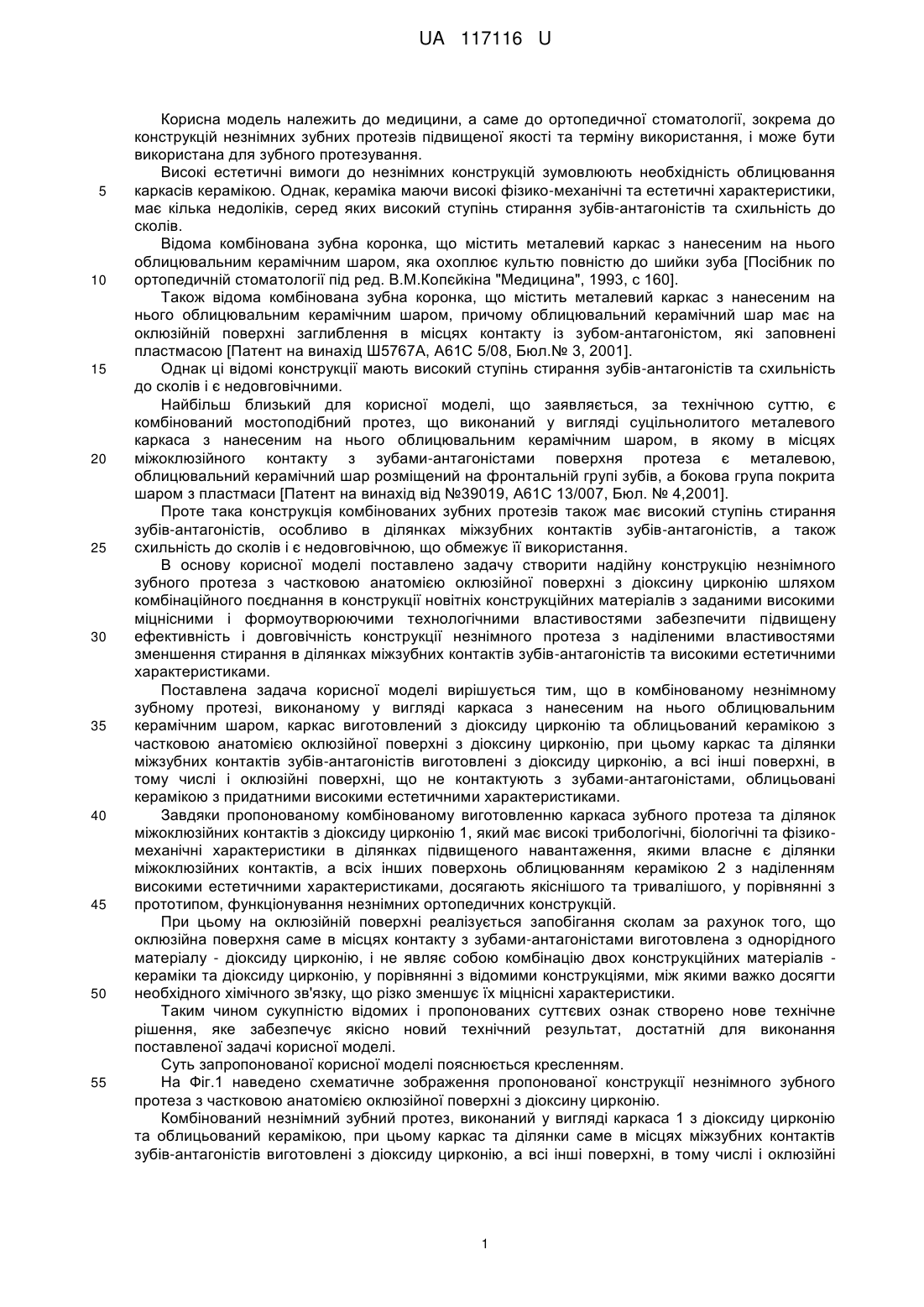

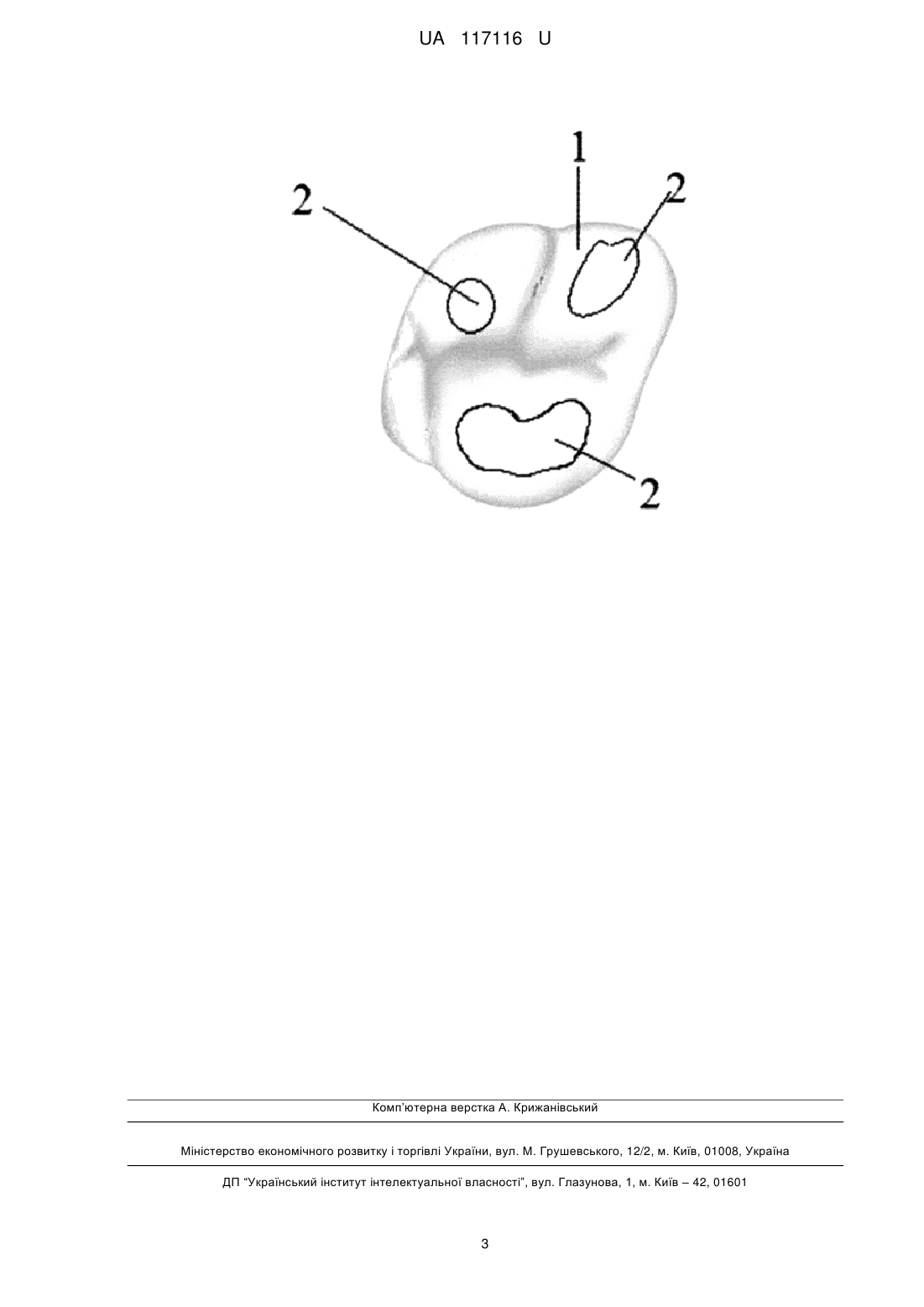

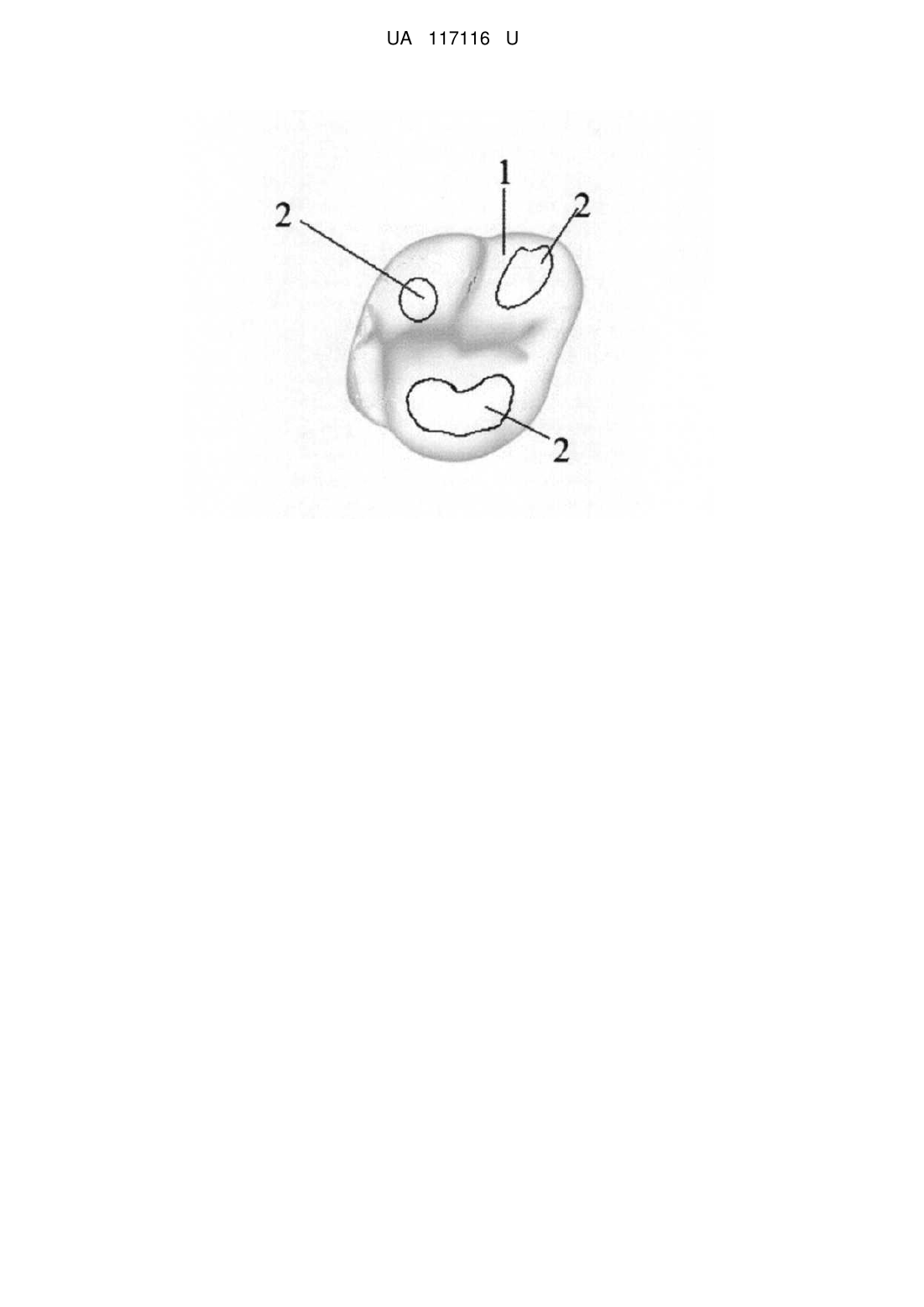

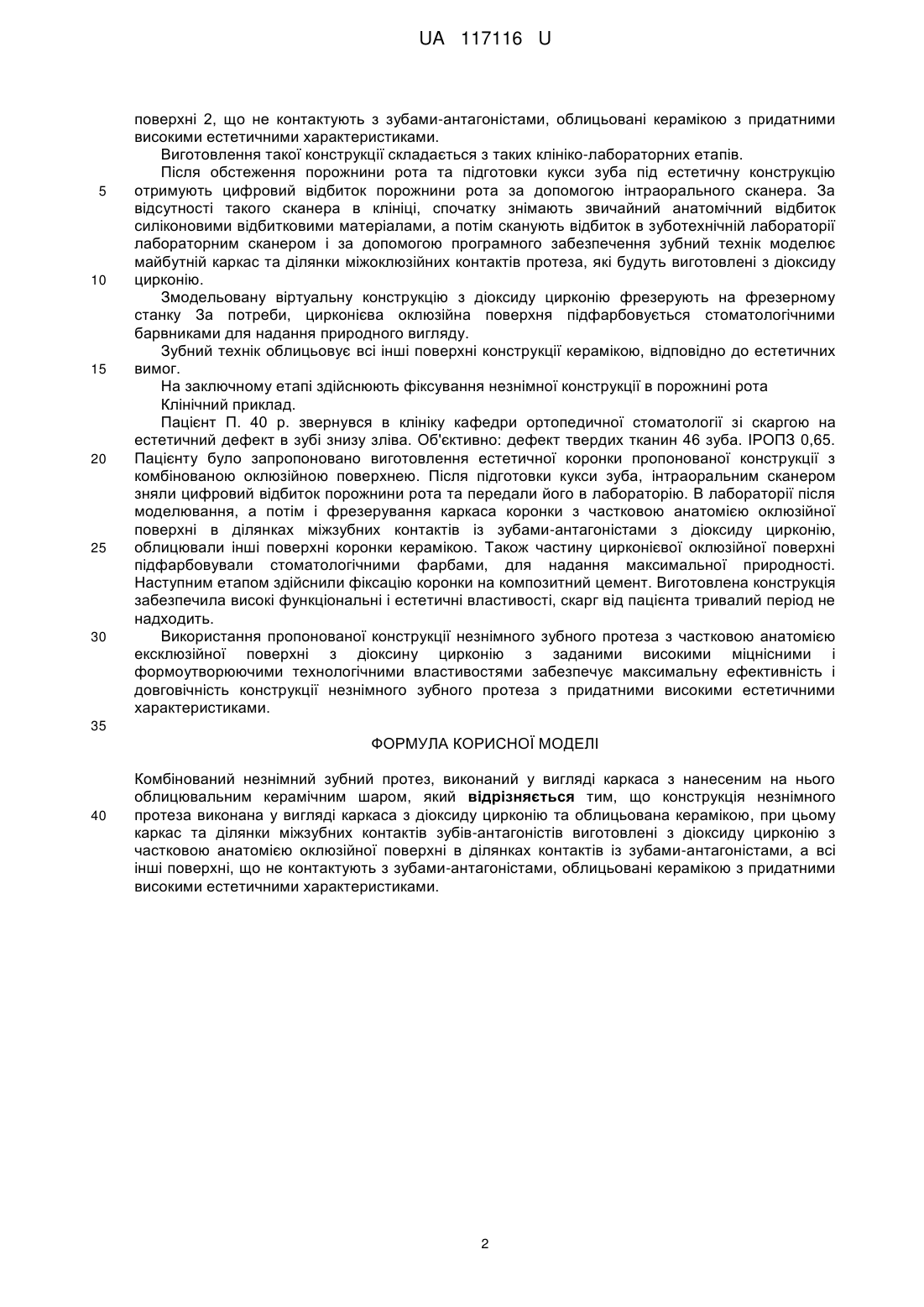

Реферат: Комбінований незнімний зубний протез виконаний у вигляді каркаса з нанесеним на нього облицювальним керамічним шаром, причому конструкція незнімного протеза виконана у вигляді каркаса з діоксиду цирконію та облицьована керамікою, при цьому каркас та ділянки міжзубних контактів зубів-антагоністів виготовлені з діоксиду цирконію з частковою анатомією оклюзійної поверхні в ділянках контактів із зубами-антагоністами, а всі інші поверхні, що не контактують з зубами-антагоністами, облицьовані керамікою з придатними високими естетичними характеристиками. UA 117116 U (12) UA 117116 U UA 117116 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме до ортопедичної стоматології, зокрема до конструкцій незнімних зубних протезів підвищеної якості та терміну використання, і може бути використана для зубного протезування. Високі естетичні вимоги до незнімних конструкцій зумовлюють необхідність облицювання каркасів керамікою. Однак, кераміка маючи високі фізико-механічні та естетичні характеристики, має кілька недоліків, серед яких високий ступінь стирання зубів-антагоністів та схильність до сколів. Відома комбінована зубна коронка, що містить металевий каркас з нанесеним на нього облицювальним керамічним шаром, яка охоплює культю повністю до шийки зуба [Посібник по ортопедичній стоматології під ред. В.М.Копєйкіна "Медицина", 1993, с 160]. Також відома комбінована зубна коронка, що містить металевий каркас з нанесеним на нього облицювальним керамічним шаром, причому облицювальний керамічний шар має на оклюзійній поверхні заглиблення в місцях контакту із зубом-антагоністом, які заповнені пластмасою [Патент на винахід Ш5767А, А61С 5/08, Бюл.№ 3, 2001]. Однак ці відомі конструкції мають високий ступінь стирання зубів-антагоністів та схильність до сколів і є недовговічними. Найбільш близький для корисної моделі, що заявляється, за технічною суттю, є комбінований мостоподібний протез, що виконаний у вигляді суцільнолитого металевого каркаса з нанесеним на нього облицювальним керамічним шаром, в якому в місцях міжоклюзійного контакту з зубами-антагоністами поверхня протеза є металевою, облицювальний керамічний шар розміщений на фронтальній групі зубів, а бокова група покрита шаром з пластмаси [Патент на винахід від №39019, А61С 13/007, Бюл. № 4,2001]. Проте така конструкція комбінованих зубних протезів також має високий ступінь стирання зубів-антагоністів, особливо в ділянках міжзубних контактів зубів-антагоністів, а також схильність до сколів і є недовговічною, що обмежує її використання. В основу корисної моделі поставлено задачу створити надійну конструкцію незнімного зубного протеза з частковою анатомією оклюзійної поверхні з діоксину цирконію шляхом комбінаційного поєднання в конструкції новітніх конструкційних матеріалів з заданими високими міцнісними і формоутворюючими технологічними властивостями забезпечити підвищену ефективність і довговічність конструкції незнімного протеза з наділеними властивостями зменшення стирання в ділянках міжзубних контактів зубів-антагоністів та високими естетичними характеристиками. Поставлена задача корисної моделі вирішується тим, що в комбінованому незнімному зубному протезі, виконаному у вигляді каркаса з нанесеним на нього облицювальним керамічним шаром, каркас виготовлений з діоксиду цирконію та облицьований керамікою з частковою анатомією оклюзійної поверхні з діоксину цирконію, при цьому каркас та ділянки міжзубних контактів зубів-антагоністів виготовлені з діоксиду цирконію, а всі інші поверхні, в тому числі і оклюзійні поверхні, що не контактують з зубами-антагоністами, облицьовані керамікою з придатними високими естетичними характеристиками. Завдяки пропонованому комбінованому виготовленню каркаса зубного протеза та ділянок міжоклюзійних контактів з діоксиду цирконію 1, який має високі трибологічні, біологічні та фізикомеханічні характеристики в ділянках підвищеного навантаження, якими власне є ділянки міжоклюзійних контактів, а всіх інших поверхонь облицюванням керамікою 2 з наділенням високими естетичними характеристиками, досягають якіснішого та тривалішого, у порівнянні з прототипом, функціонування незнімних ортопедичних конструкцій. При цьому на оклюзійній поверхні реалізується запобігання сколам за рахунок того, що оклюзійна поверхня саме в місцях контакту з зубами-антагоністами виготовлена з однорідного матеріалу - діоксиду цирконію, і не являє собою комбінацію двох конструкційних матеріалів кераміки та діоксиду цирконію, у порівнянні з відомими конструкціями, між якими важко досягти необхідного хімічного зв'язку, що різко зменшує їх міцнісні характеристики. Таким чином сукупністю відомих і пропонованих суттєвих ознак створено нове технічне рішення, яке забезпечує якісно новий технічний результат, достатній для виконання поставленої задачі корисної моделі. Суть запропонованої корисної моделі пояснюється кресленням. На Фіг.1 наведено схематичне зображення пропонованої конструкції незнімного зубного протеза з частковою анатомією оклюзійної поверхні з діоксину цирконію. Комбінований незнімний зубний протез, виконаний у вигляді каркаса 1 з діоксиду цирконію та облицьований керамікою, при цьому каркас та ділянки саме в місцях міжзубних контактів зубів-антагоністів виготовлені з діоксиду цирконію, а всі інші поверхні, в тому числі і оклюзійні 1 UA 117116 U 5 10 15 20 25 30 поверхні 2, що не контактують з зубами-антагоністами, облицьовані керамікою з придатними високими естетичними характеристиками. Виготовлення такої конструкції складається з таких клініко-лабораторних етапів. Після обстеження порожнини рота та підготовки кукси зуба під естетичну конструкцію отримують цифровий відбиток порожнини рота за допомогою інтраорального сканера. За відсутності такого сканера в клініці, спочатку знімають звичайний анатомічний відбиток силіконовими відбитковими матеріалами, а потім сканують відбиток в зуботехнічній лабораторії лабораторним сканером і за допомогою програмного забезпечення зубний технік моделює майбутній каркас та ділянки міжоклюзійних контактів протеза, які будуть виготовлені з діоксиду цирконію. Змодельовану віртуальну конструкцію з діоксиду цирконію фрезерують на фрезерному станку За потреби, цирконієва оклюзійна поверхня підфарбовується стоматологічними барвниками для надання природного вигляду. Зубний технік облицьовує всі інші поверхні конструкції керамікою, відповідно до естетичних вимог. На заключному етапі здійснюють фіксування незнімної конструкції в порожнині рота Клінічний приклад. Пацієнт П. 40 р. звернувся в клініку кафедри ортопедичної стоматології зі скаргою на естетичний дефект в зубі знизу зліва. Об'єктивно: дефект твердих тканин 46 зуба. ІРОПЗ 0,65. Пацієнту було запропоновано виготовлення естетичної коронки пропонованої конструкції з комбінованою оклюзійною поверхнею. Після підготовки кукси зуба, інтраоральним сканером зняли цифровий відбиток порожнини рота та передали його в лабораторію. В лабораторії після моделювання, а потім і фрезерування каркаса коронки з частковою анатомією оклюзійної поверхні в ділянках міжзубних контактів із зубами-антагоністами з діоксиду цирконію, облицювали інші поверхні коронки керамікою. Також частину цирконієвої оклюзійної поверхні підфарбовували стоматологічними фарбами, для надання максимальної природності. Наступним етапом здійснили фіксацію коронки на композитний цемент. Виготовлена конструкція забезпечила високі функціональні і естетичні властивості, скарг від пацієнта тривалий період не надходить. Використання пропонованої конструкції незнімного зубного протеза з частковою анатомією ексклюзійної поверхні з діоксину цирконію з заданими високими міцнісними і формоутворюючими технологічними властивостями забезпечує максимальну ефективність і довговічність конструкції незнімного зубного протеза з придатними високими естетичними характеристиками. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Комбінований незнімний зубний протез, виконаний у вигляді каркаса з нанесеним на нього облицювальним керамічним шаром, який відрізняється тим, що конструкція незнімного протеза виконана у вигляді каркаса з діоксиду цирконію та облицьована керамікою, при цьому каркас та ділянки міжзубних контактів зубів-антагоністів виготовлені з діоксиду цирконію з частковою анатомією оклюзійної поверхні в ділянках контактів із зубами-антагоністами, а всі інші поверхні, що не контактують з зубами-антагоністами, облицьовані керамікою з придатними високими естетичними характеристиками. 2 UA 117116 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
