Спосіб біологічного очищення стічних вод з використанням надлишкового активного мулу

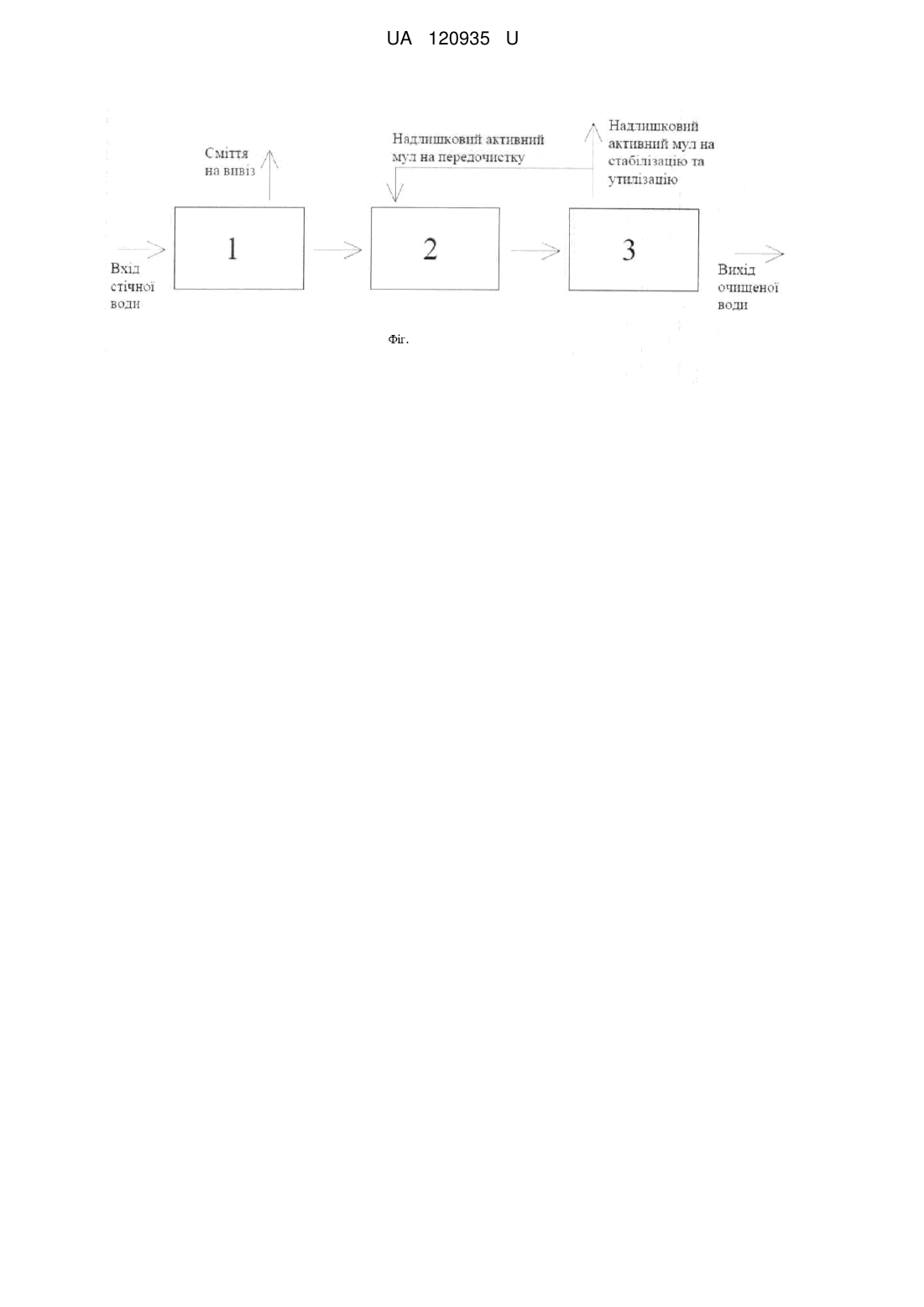

Реферат: Спосіб біологічного очищення стічних вод з використанням надлишкового активного мулу виконується наступним чином: - стічна вода від споживача по трубопроводах надходить на пристрій затримання грубого сміття (поз. 1) - решітки, корзина з отворами, де затримуються пакети, засоби особистої гігієни, папір, тканина та подібне; періодично сміття збирається та вивозиться на полігон твердих побутових відходів; - потім стічна вода надходить в усереднювач (поз. 2), де встановлений циркуляційний насос для якісного перемішування стічної води і надлишкового активного мулу, що надходить з біореактора послідовно-змінної дії; проходить накопичення залпових витрат та концентрацій стічних вод, а також попередню очистку стічних вод, на поверхні активного мулу відбувається накопичення високих концентрацій забруднень; - далі передочищена вода періодично надходить в біореактор послідовно-змінної дії (поз. 3), багатократно відбуваються фази закачування стічної води, аерації, відстоювання, денітрифікації, відкачування очищеної води та надлишкового активного мулу на стабілізацію й попередню очистку в усереднювачі; надлишковий активний мул після стабілізації проходить процес зневоднення у фільтрувальних мішках або інших установках зневоднення, а потім утилізується на полігон твердих побутових відходів або як удобрення для ґрунтів: очищена вода далі відкачується ерліфтом у дренажну систему у ґрунт або після знезараження води надходить у водойму: необхідна концентрація активного мулу у біореакторі забезпечується ерліфтом надлишкового активного мулу; необхідна концентрація надлишкового активного мулу, що надходить в усереднювач, забезпечується регулюючими засобами на трубопроводах. UA 120935 U (54) СПОСІБ БІОЛОГІЧНОГО ОЧИЩЕННЯ СТІЧНИХ ВОД З ВИКОРИСТАННЯМ НАДЛИШКОВОГО АКТИВНОГО МУЛУ UA 120935 U UA 120935 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до біологічного очищення стічних вод. Може бути використана для очистки стічних вод від житлових будівель та подібних до них за складом промислових стічних вод. Відомо: 1) спосіб очистки стічних вод (патент UA 37683, C02F 3/02), що передбачає анаеробноаеробну очистку їх мікроорганізмами, причому анаеробну очистку проводять гранульованими мікроогрнізмами, а аеробну - мікроорганізмами, іммобілізованими на волокнистому носії, недоліком даного способу є незадовільний ступінь очищення стічних вод: 2) проточний (континуальний) спосіб очистки стічних вод (патент USA 5874002, 23.02.1999 р.), при якому стічна вода рухається перетоком (самопливом) від одного біореактора до іншого, проходячи анаеробні та аеробні ступені очистки, недолік цього способу очистки є складність приймання залпових скидів стічних вод, як по концентраціях забруднень, так і по витратах води, що негативно впливає на активний мул та відповідно на якість очищуваної стічної води, 3) найбільш близьким технологічним аналогом способу біологічного очищення стічних вод з використанням надлишкового активного мулу є спосіб послідовно-змінної дії (дисконтинуальний), при якому оброблювана вода проходить всі цикли очистки в одному біореакторі - аерацію, відстоювання, денітрифікацію, відкачування очищеної води та надлишкового активного мулу (патент CZ 92799 15.03.1995 p.). Недоліком відомої конструкції (прототипу), з метою досягнення результатів якісного очищення стічних вод, є неможливість швидкої адаптації активного мулу до змінної концентрації забруднень - недостатній ступінь очистки води при залпових скидах стічної води. Неефективний спосіб очистки стічних вод робить процес біологічної очистки стічних вод неповним з-за пригнічення біоценозу активного мулу високими концентраціями забруднень в стічній воді, що надходить у біореактор. Корисна модель розроблена на покращення роботи активного мулу у біореакторі і відповідно отримання стабільної і якісної біологічної очистки стічних вод. Дана задача вирішується тим, що додається споруда для усереднення і передочистки стічних вод (усереднювач), а також у процес біологічного очищення стічних вод в реакторі послідовно-змінної дії, крім фаз аерації, відстоювання, денітрифікації, відкачування очищеної води та надлишкового активного мулу доповнюється фаза відкачки надлишкового активного мулу в усереднювач. В усереднювачі встановлений насос для якісного перемішування стічної води з надлишковим активним мулом. Активний мул має розвинену поверхню, на якій сорбуються основні забруднення стічної води (завислі речовини, хімічне споживання кисню (ХСК), біологічне споживання кисню (БСК), синтетичні поверхнево активні речовини (СПАР), фосфати та ін.). Зменшення високих концентрацій забруднень покращує адаптацію активного мулу в біореакторі і відповідно стабільність і якість очистки стічних вод. Високі концентрації забруднень стічних вод, що надходять з мийними засобами, речовинами особистої гігієни, жирами та ін., пригнічують життєдіяльність біоценозу активного мулу, їх активну поглинальну спроможність та розмноження мікроорганізмів. Спосіб проходить наступним чином (див. Фіг.). Стічна вода від споживача по трубопроводах надходить на пристрій затримання грубого сміття - решітки, корзина з отворами та ін. (поз. 1), де затримуються пакети, засоби особистої гігієни, папір, тканина та подібне. Періодично сміття збирається та вивозиться на полігон твердих побутових відходів. Потім стічна вода надходить в усереднювач (поз. 2). В усереднювачі проходить накопичення залпових витрат та концентрацій стічних вод, а також попередня очистка стічних вод. В усереднювачі встановлений циркуляційний насос для якісного перемішування стічної води і надлишкового активного мулу, що надходить з біореактора послідовно-змінної дії (поз. 3). На поверхні активного мулу відбувається накопичення високих концентрацій забруднень. Далі передочищена вода періодично надходить в біореактор послідовно-змінної дії (поз. 3) в цьому реакторі біологічного очищення багатократно відбуваються фази закачування стічної води, аерації, відстоювання, денітрифікації, відкачування очищеної води та надлишкового активного мулу на стабілізацію й попередню очистку в усереднювачі. Надлишковий активний мул після стабілізації проходить процес зневоднення у фільтрувальних мішках або інших установках зневоднення, а потім утилізується на полігон твердих побутових відходів або як удобрення для ґрунтів. Очищена вода далі відкачується ерліфтом у дренажну систему в ґрунт або після знезараження води надходить у водойму. Необхідна концентрація активного мулу у біореакторі забезпечується ерліфтом надлишкового активного мулу. Необхідна концентрація надлишкового активного мулу, що надходить в усереднювач, забезпечується регулюючими засобами на трубопроводах. 1 UA 120935 U 5 10 15 20 25 30 35 40 45 Особлива перевага даного способу - її вітчизняна розробка як технології, так і конструкції, матеріали та енергозберігаюча система біологічної очистки. Спосіб біологічного очищення стічних вод з використанням надлишкового активного мулу застосований і апробований в промисловому масштабі, має як практичне так і теоретичне обґрунтування. Особливістю і відмінним фактором способу є - покращені умови біологічної очистки стічних вод. Система ефективніше існуючого способу. Розроблені для підземного виконання. Крім ефективності процесу, зменшуються капітальні та експлуатаційні витрати. Споруди даного способу очистки менші та легші прототипу, зменшуються матеріалоємність, транспортні та монтажні роботи. Також мінімізується площа під будівництво, можливість повного заглибленого самонесучого виконання. Некорозійні поверхні збільшують період експлуатації (більше 50-80 років). Повна автоматизація процесів полегшує обслуговування. Економічне використання електроенергії зменшує витрати. Технічним результатом від використання всіх існуючих показників в об'ємі патентних домагань є створення якісного способу біологічного очищення стічних вод зі стабільними показниками очищеної води. Установка з використанням цього способу виготовлена і застосована компанією ПП "ОСКЕколайн". Установка застосована у робочих проектах для багатьох об'єктів, і дала енергетичний, екологічний та економічний ефекти. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Спосіб біологічного очищення стічних вод з використанням надлишкового активного мулу, який виконується наступним чином: - стічна вода від споживача по трубопроводах надходить на пристрій затримання грубого сміття (поз. 1) - решітки, корзина з отворами, де затримуються пакети, засоби особистої гігієни, папір, тканина та подібне; періодично сміття збирається та вивозиться на полігон твердих побутових відходів; - потім стічна вода надходить в усереднювач (поз. 2), де встановлений циркуляційний насос для якісного перемішування стічної води і надлишкового активного мулу, що надходить з біореактора послідовно-змінної дії; проходить накопичення залпових витрат та концентрацій стічних вод, а також попередню очистку стічних вод, на поверхні активного мулу відбувається накопичення високих концентрацій забруднень; - далі передочищена вода періодично надходить в біореактор послідовно-змінної дії (поз. 3), багатократно відбуваються фази закачування стічної води, аерації, відстоювання, денітрифікації, відкачування очищеної води та надлишкового активного мулу на стабілізацію й попередню очистку в усереднювачі; надлишковий активний мул після стабілізації проходить процес зневоднення у фільтрувальних мішках або інших установках зневоднення, а потім утилізується на полігон твердих побутових відходів або як удобрення для ґрунтів: очищена вода далі відкачується ерліфтом у дренажну систему у ґрунт або після знезараження води надходить у водойму: необхідна концентрація активного мулу у біореакторі забезпечується ерліфтом надлишкового активного мулу; необхідна концентрація надлишкового активного мулу, що надходить в усереднювач, забезпечується регулюючими засобами на трубопроводах. 2. Спосіб за п. 1, який відрізняється тим, що передбачене усереднення, при якому відбувається приймання залпових витрат та концентрацій забруднень стічної води. 3. Спосіб за будь-яким з пп. 1, 2, який відрізняється тим, що передбачена передочистка стічної води за допомогою надлишкового активного мулу. 2 UA 120935 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
