Будівля для безприв’язного утримання корів з подвійним каркасом

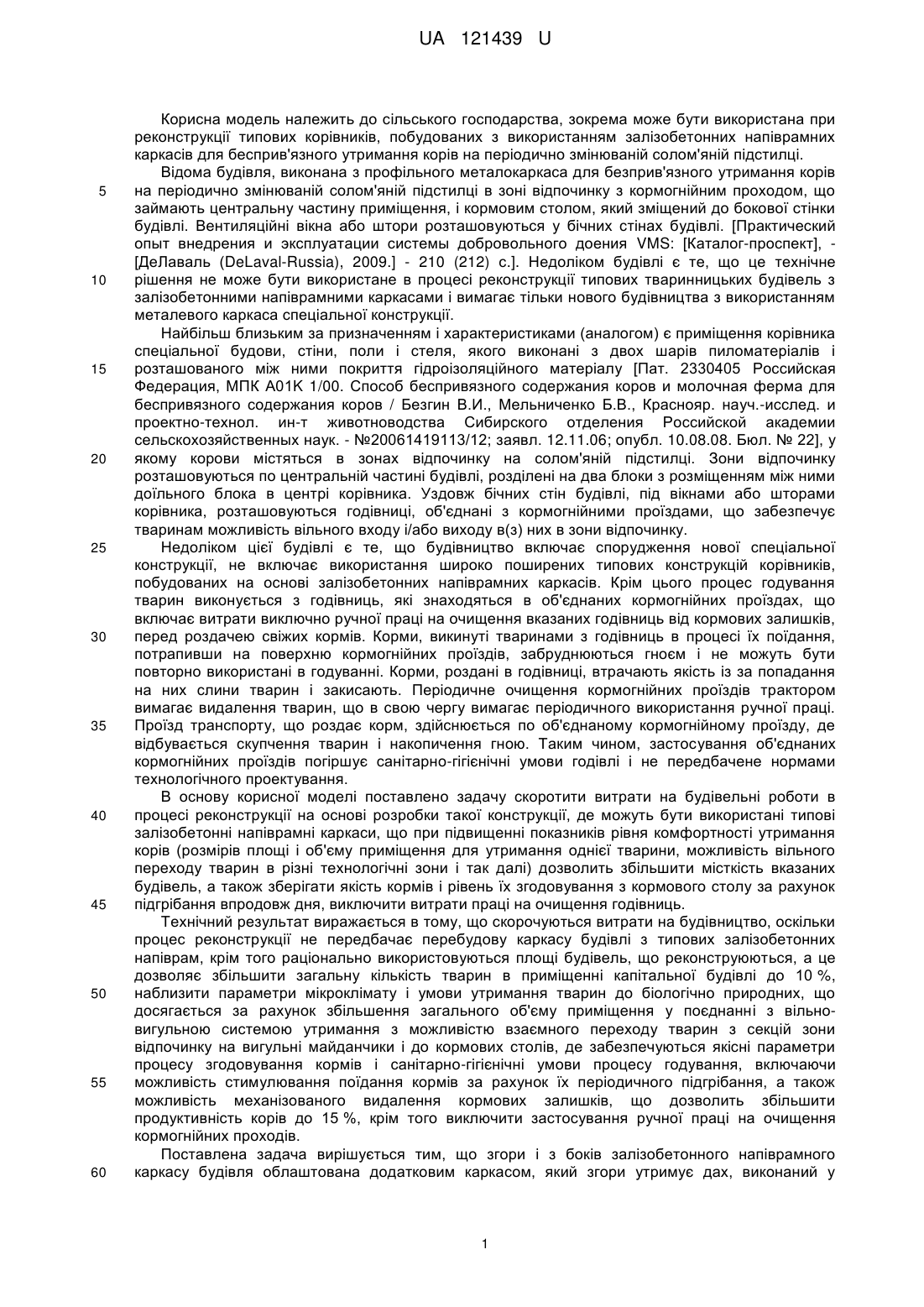

Реферат: Будівля для безприв’язного утримання корів з подвійним каркасом містить зони відпочинку тварин в секціях з вільним входом і виходом, розташовані в центральній частині будівлі і зміщені до бічних стін зони годування, дах, що містить шар гідроізолюючого покриття, а також вигульні майданчики, розташовані зовні бічних стін будівлі, в яких облаштовані вентиляційні вікна або штори. Згори і з боків залізобетонного напіврамного каркасу будівля облаштована додатковим каркасом, який згори утримує дах, виконаний у вигляді зовнішнього і внутрішнього листів з гідроізолюючого покриття, між якими є шар утеплювача з можливістю природної вентиляції, яка виходить між зовнішнім листом покриття і утеплювачем в зону світлоаераційного ліхтаря, що проходить вздовж коника будівлі, при цьому кормові столи облаштовані в прибудовах між зовнішніми стінами будівлі і вертикальними стійками залізобетонного напіврамного каркасу. UA 121439 U (54) БУДІВЛЯ ДЛЯ БЕЗПРИВ'ЯЗНОГО УТРИМАННЯ КОРІВ З ПОДВІЙНИМ КАРКАСОМ UA 121439 U UA 121439 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільського господарства, зокрема може бути використана при реконструкції типових корівників, побудованих з використанням залізобетонних напіврамних каркасів для бесприв'язного утримання корів на періодично змінюваній солом'яній підстилці. Відома будівля, виконана з профільного металокаркаса для безприв'язного утримання корів на періодично змінюваній солом'яній підстилці в зоні відпочинку з кормогнійним проходом, що займають центральну частину приміщення, і кормовим столом, який зміщений до бокової стінки будівлі. Вентиляційні вікна або штори розташовуються у бічних стінах будівлі. [Практический опыт внедрения и эксплуатации системы добровольного доения VMS: [Каталог-проспект], [ДеЛаваль (DeLaval-Russia), 2009.] - 210 (212) с.]. Недоліком будівлі є те, що це технічне рішення не може бути використане в процесі реконструкції типових тваринницьких будівель з залізобетонними напіврамними каркасами і вимагає тільки нового будівництва з використанням металевого каркаса спеціальної конструкції. Найбільш близьким за призначенням і характеристиками (аналогом) є приміщення корівника спеціальної будови, стіни, поли і стеля, якого виконані з двох шарів пиломатеріалів і розташованого між ними покриття гідроізоляційного матеріалу [Пат. 2330405 Российская Федерация, МПК А01K 1/00. Способ беспривязного содержания коров и молочная ферма для беспривязного содержания коров / Безгин В.И., Мельниченко Б.В., Краснояр. науч.-исслед. и проектно-технол. ин-т животноводства Сибирского отделения Российской академии сельскохозяйственных наук. - №20061419113/12; заявл. 12.11.06; опубл. 10.08.08. Бюл. № 22], у якому корови містяться в зонах відпочинку на солом'яній підстилці. Зони відпочинку розташовуються по центральній частині будівлі, розділені на два блоки з розміщенням між ними доїльного блока в центрі корівника. Уздовж бічних стін будівлі, під вікнами або шторами корівника, розташовуються годівниці, об'єднані з кормогнійними проїздами, що забезпечує тваринам можливість вільного входу і/або виходу в(з) них в зони відпочинку. Недоліком цієї будівлі є те, що будівництво включає спорудження нової спеціальної конструкції, не включає використання широко поширених типових конструкцій корівників, побудованих на основі залізобетонних напіврамних каркасів. Крім цього процес годування тварин виконується з годівниць, які знаходяться в об'єднаних кормогнійних проїздах, що включає витрати виключно ручної праці на очищення вказаних годівниць від кормових залишків, перед роздачею свіжих кормів. Корми, викинуті тваринами з годівниць в процесі їх поїдання, потрапивши на поверхню кормогнійних проїздів, забруднюються гноєм і не можуть бути повторно використані в годуванні. Корми, роздані в годівниці, втрачають якість із за попадання на них слини тварин і закисають. Періодичне очищення кормогнійних проїздів трактором вимагає видалення тварин, що в свою чергу вимагає періодичного використання ручної праці. Проїзд транспорту, що роздає корм, здійснюється по об'єднаному кормогнійному проїзду, де відбувається скупчення тварин і накопичення гною. Таким чином, застосування об'єднаних кормогнійних проїздів погіршує санітарно-гігієнічні умови годівлі і не передбачене нормами технологічного проектування. В основу корисної моделі поставлено задачу скоротити витрати на будівельні роботи в процесі реконструкції на основі розробки такої конструкції, де можуть бути використані типові залізобетонні напіврамні каркаси, що при підвищенні показників рівня комфортності утримання корів (розмірів площі і об'єму приміщення для утримання однієї тварини, можливість вільного переходу тварин в різні технологічні зони і так далі) дозволить збільшити місткість вказаних будівель, а також зберігати якість кормів і рівень їх згодовування з кормового столу за рахунок підгрібання впродовж дня, виключити витрати праці на очищення годівниць. Технічний результат виражається в тому, що скорочуються витрати на будівництво, оскільки процес реконструкції не передбачає перебудову каркасу будівлі з типових залізобетонних напіврам, крім того раціонально використовуються площі будівель, що реконструюються, а це дозволяє збільшити загальну кількість тварин в приміщенні капітальної будівлі до 10 %, наблизити параметри мікроклімату і умови утримання тварин до біологічно природних, що досягається за рахунок збільшення загального об'єму приміщення у поєднанні з вільновигульною системою утримання з можливістю взаємного переходу тварин з секцій зони відпочинку на вигульні майданчики і до кормових столів, де забезпечуються якісні параметри процесу згодовування кормів і санітарно-гігієнічні умови процесу годування, включаючи можливість стимулювання поїдання кормів за рахунок їх періодичного підгрібання, а також можливість механізованого видалення кормових залишків, що дозволить збільшити продуктивність корів до 15 %, крім того виключити застосування ручної праці на очищення кормогнійних проходів. Поставлена задача вирішується тим, що згори і з боків залізобетонного напіврамного каркасу будівля облаштована додатковим каркасом, який згори утримує дах, виконаний у 1 UA 121439 U 5 10 15 20 25 30 35 40 45 50 55 вигляді зовнішнього і внутрішнього листів гідроізолюючого покриття, між якими є шар утеплювача з можливістю природної вентиляції, яка виходить між зовнішнім листом покриття і утеплювачем в зону світлоаераційного ліхтаря, який проходить вздовж коника даху будівлі, при цьому кормові столи облаштовані в прибудовах між зовнішніми стінами будівлі і вертикальними стійками залізобетонного напіврамного каркасу. Будівля з типовим залізобетонним напіврамним каркасом для безприв'язного утримання корів представлена на кресленнях (Фіг. 1 і Фіг. 2), де зображено: 1. Залізобетонний напіврамний каркас. 2. Додатковий каркас. 3. Дах. 4. Світлоаераційний ліхтар. 5. Зовнішні стіни будівлі. 6. Огорожі. 7. Кормові столи. 8. Хвіртки та ворота. 9. Вигульні майданчики. 10. Кормогнійні проходи для тварин. 11. Зони відпочинку. 12. Система воріт. 13. Прохід. Тваринницька будівля для безприв'язного утримання корів є приміщенням з типовим залізобетонним напіврамним каркасом (1), згори і з бічних сторін якого облаштовано додатковий каркас (2), який утримує дах (3), виконаний у вигляді зовнішнього і внутрішнього листів покриття, між якими є шар утеплювача з можливістю виходу природної вентиляції між зовнішнім листом покриття і утеплювачем в зону під світлоаераційним ліхтарем (4), що проходить вздовж коника даху будівлі, при цьому вертикальні стійки додаткового каркасу проходять через зовнішні стіни будівлі (5), огорожі (6), розділяють секції для безприв'язного утримання, куди входять зміщені до зовнішніх стін будівлі кормові столи (7) з розташованими на них хвіртками і воротами (8) для регулювання переходу тварин на вигульні майданчики (9), кормогнійні проходи для тварин (10) з прибиранням гною скреперним конвеєром, що примикають до внутрішньої сторони кормових столів (7) кормових зон, а також зони відпочинку (11) з періодично змінюваною солом'яною підстилкою, які розташовуються по центру будівлі, система воріт (12) і прохід (13), що забезпечують перехід тварин на доїння та в зворотному напрямі. Впровадження запропонованої моделі при реконструкції тваринницької будівлі з напіврамним залізобетонним каркасом дозволяє збільшити кількість тварино-місць в приміщенні, наближає до природних загальні умови утримання, покращує санітарно-гігієнічні умови годування і скорочує витрати на будівництво, оскільки процес реконструкції не передбачає перебудову каркасу будівлі з типових залізобетонних напіврам. Все це дозволяє скоротити витрати на будівництво, зберігати якість кормів в процесі їх поїдання, а також стимулювати їх поїдання за рахунок періодичного підгрібання, виконувати механізоване очищення кормових столів, що сприяє збільшенню продуктивності тварин, збільшує їх продуктивне довголіття і тим самим знижує собівартість виробленої продукції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Будівля для безприв’язного утримання корів з подвійним каркасом, що містить зони відпочинку тварин в секціях з вільним входом і виходом, розташовані в центральній частині будівлі і зміщені до бічних стін зони годування, дах, що містить шар гідроізолюючого покриття, а також вигульні майданчики, розташовані зовні бічних стін будівлі, в яких облаштовані вентиляційні вікна або штори, яка відрізняється тим, що згори і з боків залізобетонного напіврамного каркасу будівля облаштована додатковим каркасом, який згори утримує дах, виконаний у вигляді зовнішнього і внутрішнього листів з гідроізолюючого покриття, між якими є шар утеплювача з можливістю природної вентиляції, яка виходить між зовнішнім листом покриття і утеплювачем в зону світлоаераційного ліхтаря, що проходить вздовж коника будівлі, при цьому кормові столи облаштовані в прибудовах між зовнішніми стінами будівлі і вертикальними стійками залізобетонного напіврамного каркасу. 2 UA 121439 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
