Система автоматичного регулювання витрати повітря в приміщеннях будівель

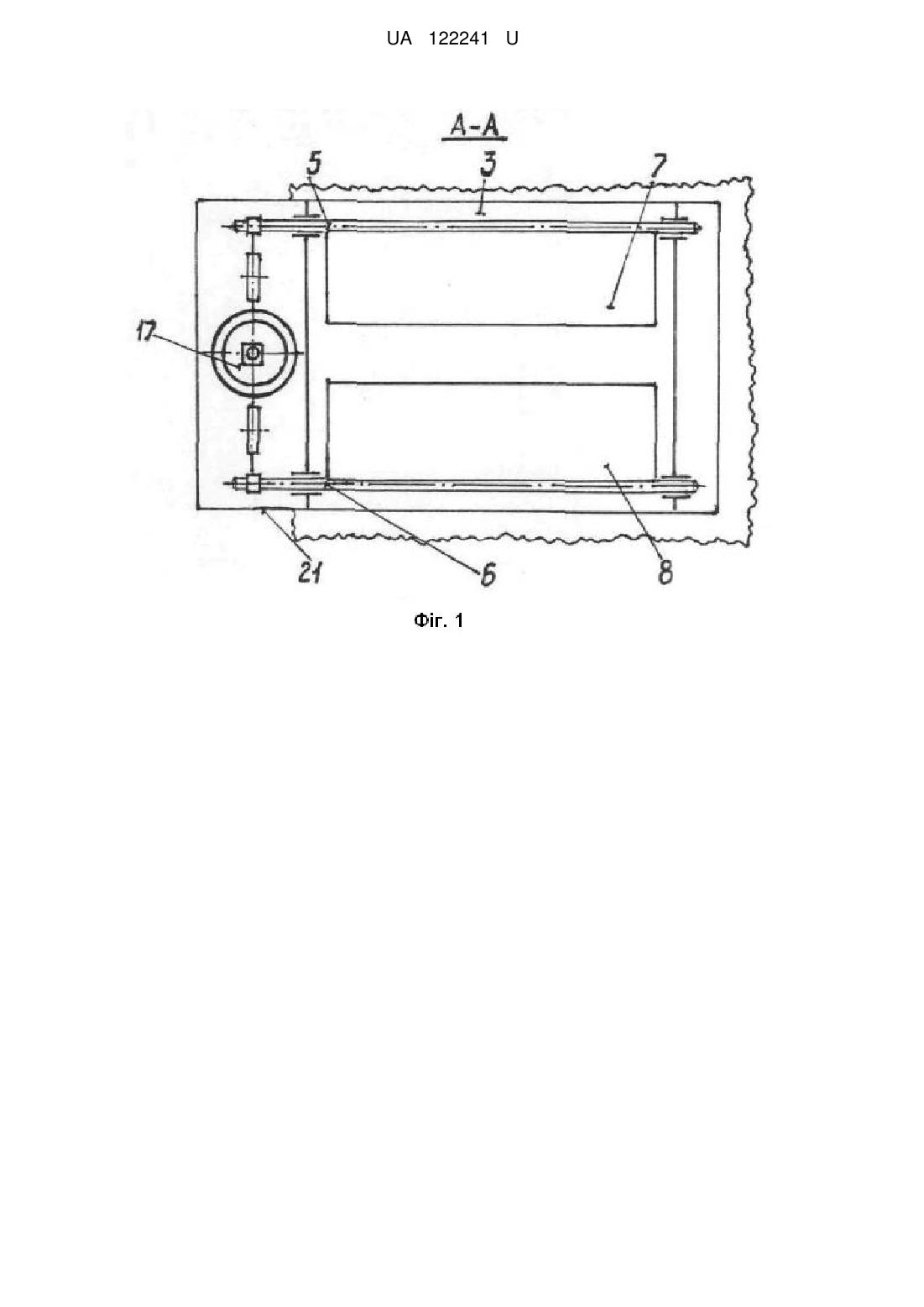

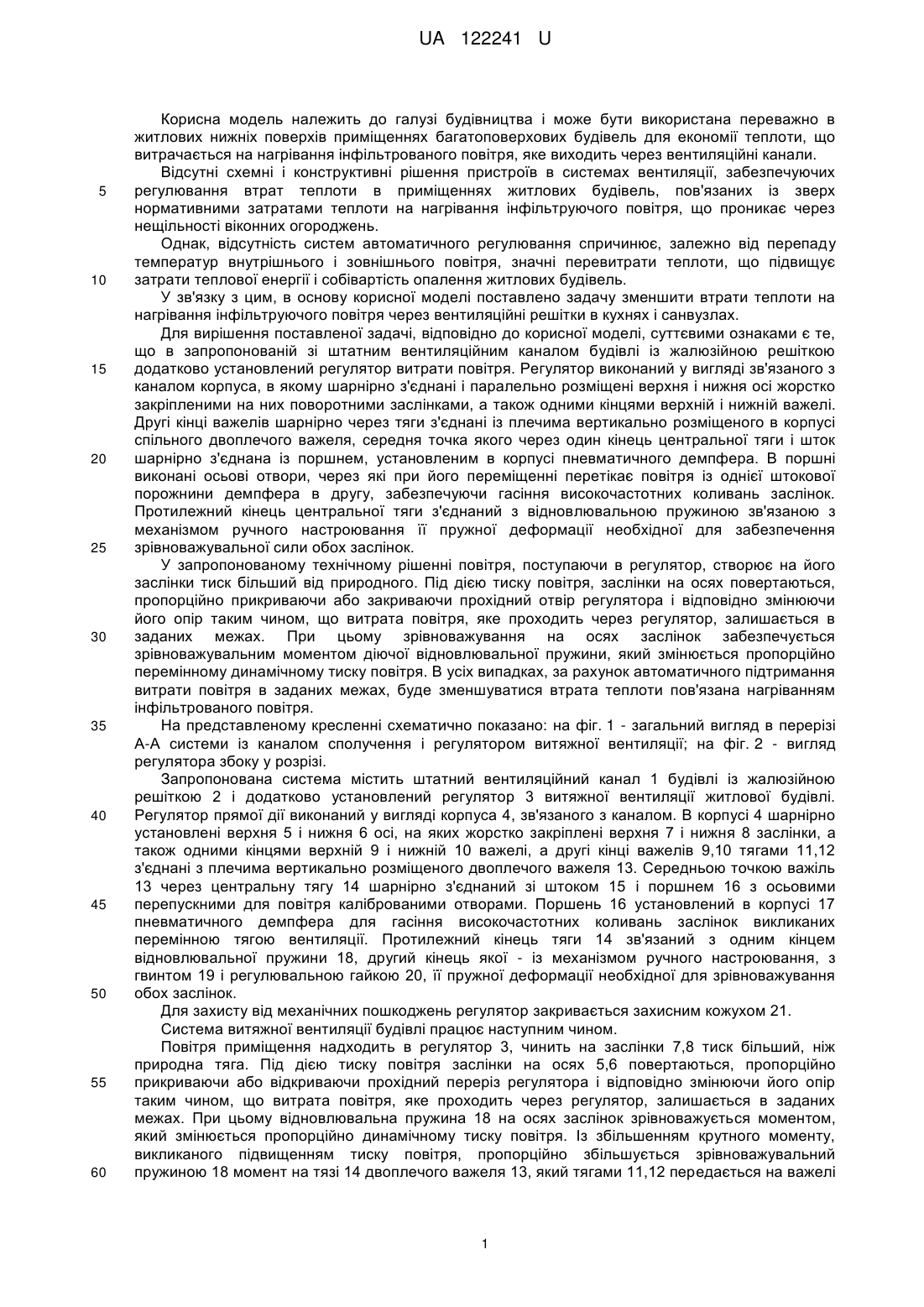

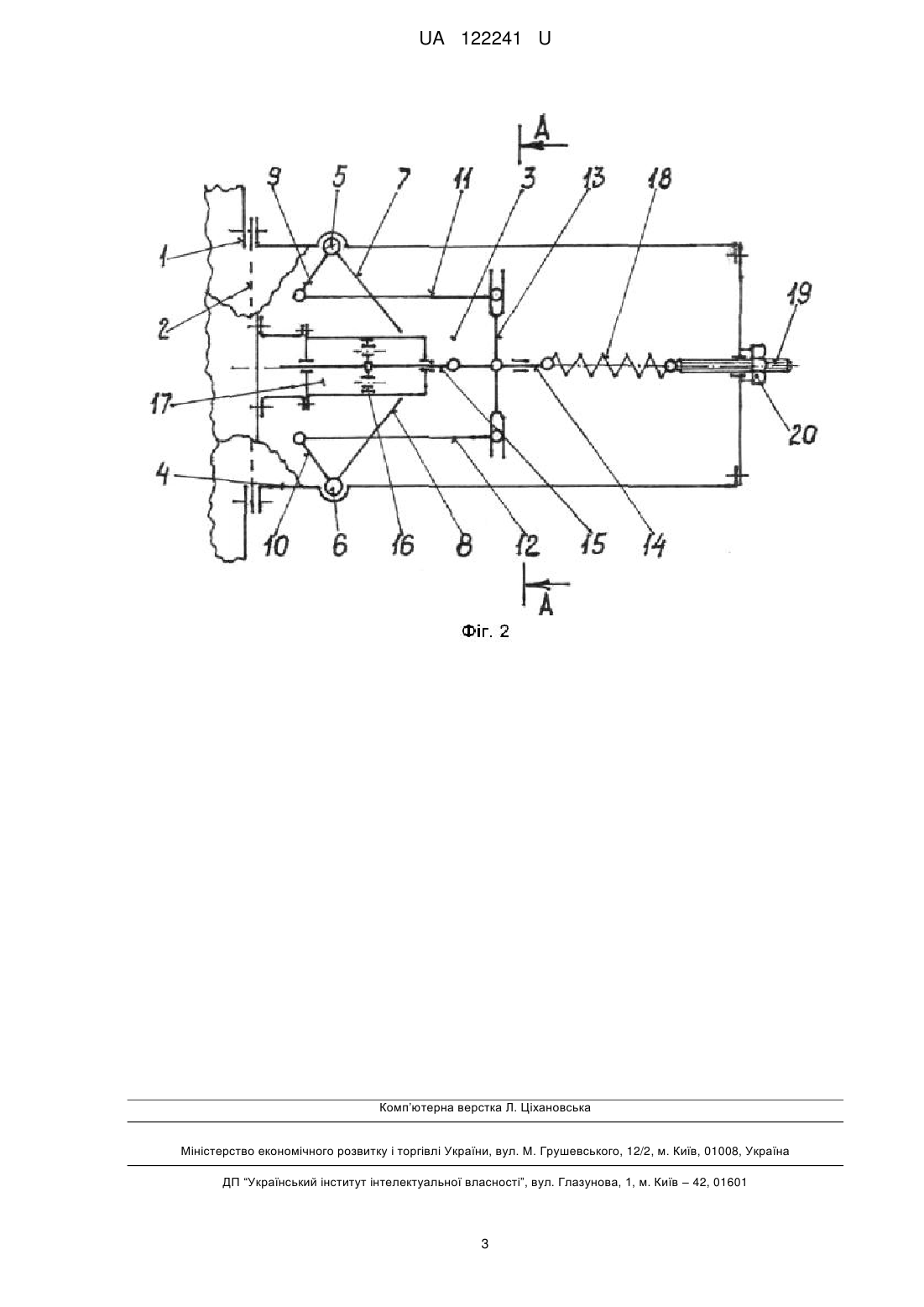

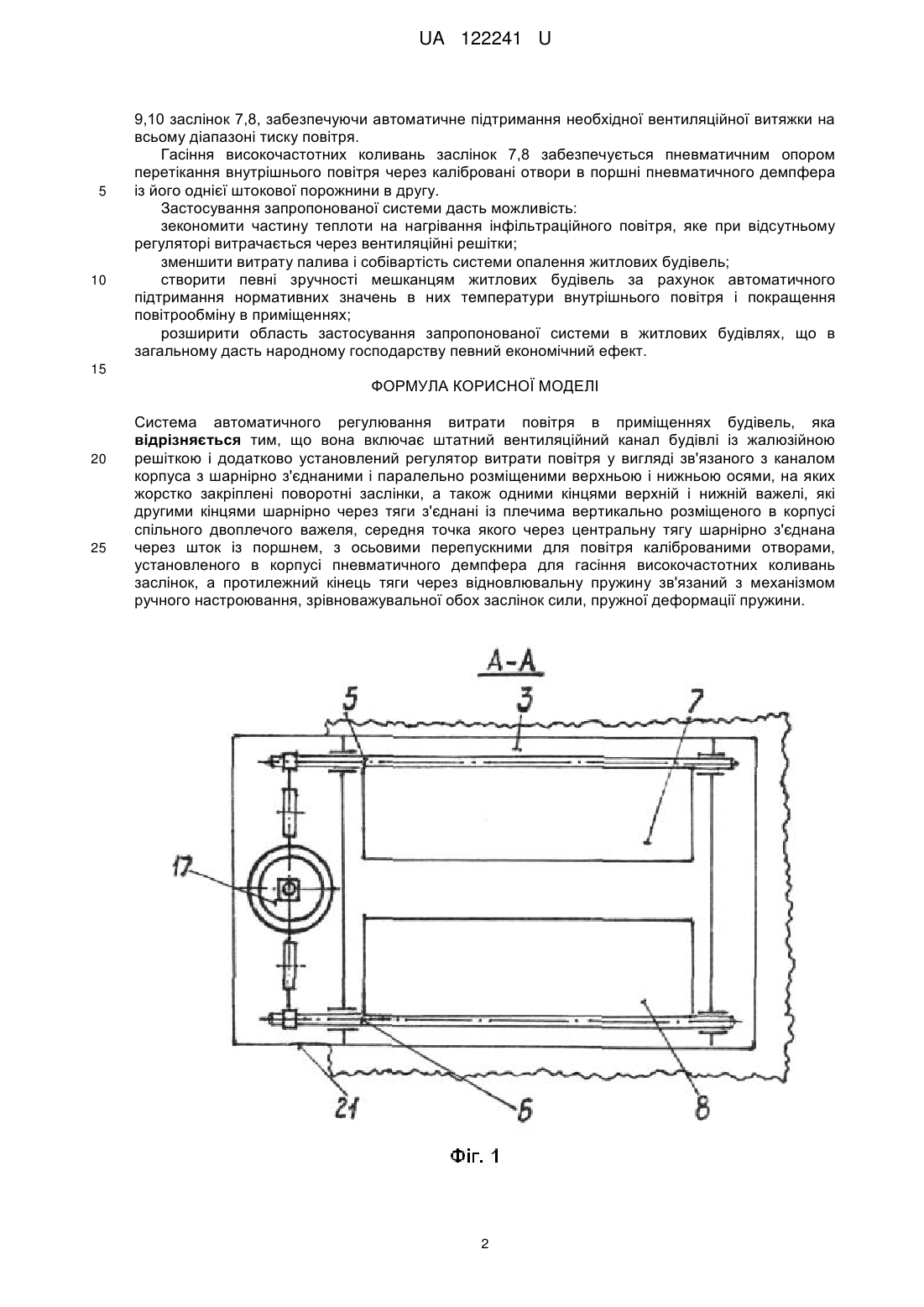

Реферат: Система автоматичного регулювання витрати повітря в приміщеннях будівель включає штатний вентиляційний канал будівлі із жалюзійною решіткою і додатково установлений регулятор витрати повітря у вигляді зв'язаного з каналом корпуса з шарнірно з'єднаними і паралельно розміщеними верхньою і нижньою осями, на яких жорстко закріплені поворотні заслінки, а також одними кінцями верхній і нижній важелі, які другими кінцями шарнірно через тяги з'єднані із плечима вертикально розміщеного в корпусі спільного двоплечого важеля. Середня точка важеля через центральну тягу шарнірно з'єднана через шток із поршнем, з осьовими перепускними для повітря каліброваними отворами, установленого в корпусі пневматичного демпфера для гасіння високочастотних коливань заслінок. Протилежний кінець тяги через відновлювальну пружину зв'язаний з механізмом ручного настроювання, зрівноважувальної обох заслінок сили, пружної деформації пружини. UA 122241 U (12) UA 122241 U UA 122241 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва і може бути використана переважно в житлових нижніх поверхів приміщеннях багатоповерхових будівель для економії теплоти, що витрачається на нагрівання інфільтрованого повітря, яке виходить через вентиляційні канали. Відсутні схемні і конструктивні рішення пристроїв в системах вентиляції, забезпечуючих регулювання втрат теплоти в приміщеннях житлових будівель, пов'язаних із зверх нормативними затратами теплоти на нагрівання інфільтруючого повітря, що проникає через нещільності віконних огороджень. Однак, відсутність систем автоматичного регулювання спричинює, залежно від перепаду температур внутрішнього і зовнішнього повітря, значні перевитрати теплоти, що підвищує затрати теплової енергії і собівартість опалення житлових будівель. У зв'язку з цим, в основу корисної моделі поставлено задачу зменшити втрати теплоти на нагрівання інфільтруючого повітря через вентиляційні решітки в кухнях і санвузлах. Для вирішення поставленої задачі, відповідно до корисної моделі, суттєвими ознаками є те, що в запропонованій зі штатним вентиляційним каналом будівлі із жалюзійною решіткою додатково установлений регулятор витрати повітря. Регулятор виконаний у вигляді зв'язаного з каналом корпуса, в якому шарнірно з'єднані і паралельно розміщені верхня і нижня осі жорстко закріпленими на них поворотними заслінками, а також одними кінцями верхній і нижній важелі. Другі кінці важелів шарнірно через тяги з'єднані із плечима вертикально розміщеного в корпусі спільного двоплечого важеля, середня точка якого через один кінець центральної тяги і шток шарнірно з'єднана із поршнем, установленим в корпусі пневматичного демпфера. В поршні виконані осьові отвори, через які при його переміщенні перетікає повітря із однієї штокової порожнини демпфера в другу, забезпечуючи гасіння високочастотних коливань заслінок. Протилежний кінець центральної тяги з'єднаний з відновлювальною пружиною зв'язаною з механізмом ручного настроювання її пружної деформації необхідної для забезпечення зрівноважувальної сили обох заслінок. У запропонованому технічному рішенні повітря, поступаючи в регулятор, створює на його заслінки тиск більший від природного. Під дією тиску повітря, заслінки на осях повертаються, пропорційно прикриваючи або закриваючи прохідний отвір регулятора і відповідно змінюючи його опір таким чином, що витрата повітря, яке проходить через регулятор, залишається в заданих межах. При цьому зрівноважування на осях заслінок забезпечується зрівноважувальним моментом діючої відновлювальної пружини, який змінюється пропорційно перемінному динамічному тиску повітря. В усіх випадках, за рахунок автоматичного підтримання витрати повітря в заданих межах, буде зменшуватися втрата теплоти пов'язана нагріванням інфільтрованого повітря. На представленому кресленні схематично показано: на фіг. 1 - загальний вигляд в перерізі А-А системи із каналом сполучення і регулятором витяжної вентиляції; на фіг. 2 - вигляд регулятора збоку у розрізі. Запропонована система містить штатний вентиляційний канал 1 будівлі із жалюзійною решіткою 2 і додатково установлений регулятор 3 витяжної вентиляції житлової будівлі. Регулятор прямої дії виконаний у вигляді корпуса 4, зв'язаного з каналом. В корпусі 4 шарнірно установлені верхня 5 і нижня 6 осі, на яких жорстко закріплені верхня 7 і нижня 8 заслінки, а також одними кінцями верхній 9 і нижній 10 важелі, а другі кінці важелів 9,10 тягами 11,12 з'єднані з плечима вертикально розміщеного двоплечого важеля 13. Середньою точкою важіль 13 через центральну тягу 14 шарнірно з'єднаний зі штоком 15 і поршнем 16 з осьовими перепускними для повітря каліброваними отворами. Поршень 16 установлений в корпусі 17 пневматичного демпфера для гасіння високочастотних коливань заслінок викликаних перемінною тягою вентиляції. Протилежний кінець тяги 14 зв'язаний з одним кінцем відновлювальної пружини 18, другий кінець якої - із механізмом ручного настроювання, з гвинтом 19 і регулювальною гайкою 20, її пружної деформації необхідної для зрівноважування обох заслінок. Для захисту від механічних пошкоджень регулятор закривається захисним кожухом 21. Система витяжної вентиляції будівлі працює наступним чином. Повітря приміщення надходить в регулятор 3, чинить на заслінки 7,8 тиск більший, ніж природна тяга. Під дією тиску повітря заслінки на осях 5,6 повертаються, пропорційно прикриваючи або відкриваючи прохідний переріз регулятора і відповідно змінюючи його опір таким чином, що витрата повітря, яке проходить через регулятор, залишається в заданих межах. При цьому відновлювальна пружина 18 на осях заслінок зрівноважується моментом, який змінюється пропорційно динамічному тиску повітря. Із збільшенням крутного моменту, викликаного підвищенням тиску повітря, пропорційно збільшується зрівноважувальний пружиною 18 момент на тязі 14 двоплечого важеля 13, який тягами 11,12 передається на важелі 1 UA 122241 U 5 10 9,10 заслінок 7,8, забезпечуючи автоматичне підтримання необхідної вентиляційної витяжки на всьому діапазоні тиску повітря. Гасіння високочастотних коливань заслінок 7,8 забезпечується пневматичним опором перетікання внутрішнього повітря через калібровані отвори в поршні пневматичного демпфера із його однієї штокової порожнини в другу. Застосування запропонованої системи дасть можливість: зекономити частину теплоти на нагрівання інфільтраційного повітря, яке при відсутньому регуляторі витрачається через вентиляційні решітки; зменшити витрату палива і собівартість системи опалення житлових будівель; створити певні зручності мешканцям житлових будівель за рахунок автоматичного підтримання нормативних значень в них температури внутрішнього повітря і покращення повітрообміну в приміщеннях; розширити область застосування запропонованої системи в житлових будівлях, що в загальному дасть народному господарству певний економічний ефект. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Система автоматичного регулювання витрати повітря в приміщеннях будівель, яка відрізняється тим, що вона включає штатний вентиляційний канал будівлі із жалюзійною решіткою і додатково установлений регулятор витрати повітря у вигляді зв'язаного з каналом корпуса з шарнірно з'єднаними і паралельно розміщеними верхньою і нижньою осями, на яких жорстко закріплені поворотні заслінки, а також одними кінцями верхній і нижній важелі, які другими кінцями шарнірно через тяги з'єднані із плечима вертикально розміщеного в корпусі спільного двоплечого важеля, середня точка якого через центральну тягу шарнірно з'єднана через шток із поршнем, з осьовими перепускними для повітря каліброваними отворами, установленого в корпусі пневматичного демпфера для гасіння високочастотних коливань заслінок, а протилежний кінець тяги через відновлювальну пружину зв'язаний з механізмом ручного настроювання, зрівноважувальної обох заслінок сили, пружної деформації пружини. 2 UA 122241 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
