Пристрій для вирівнювання будинків та споруд

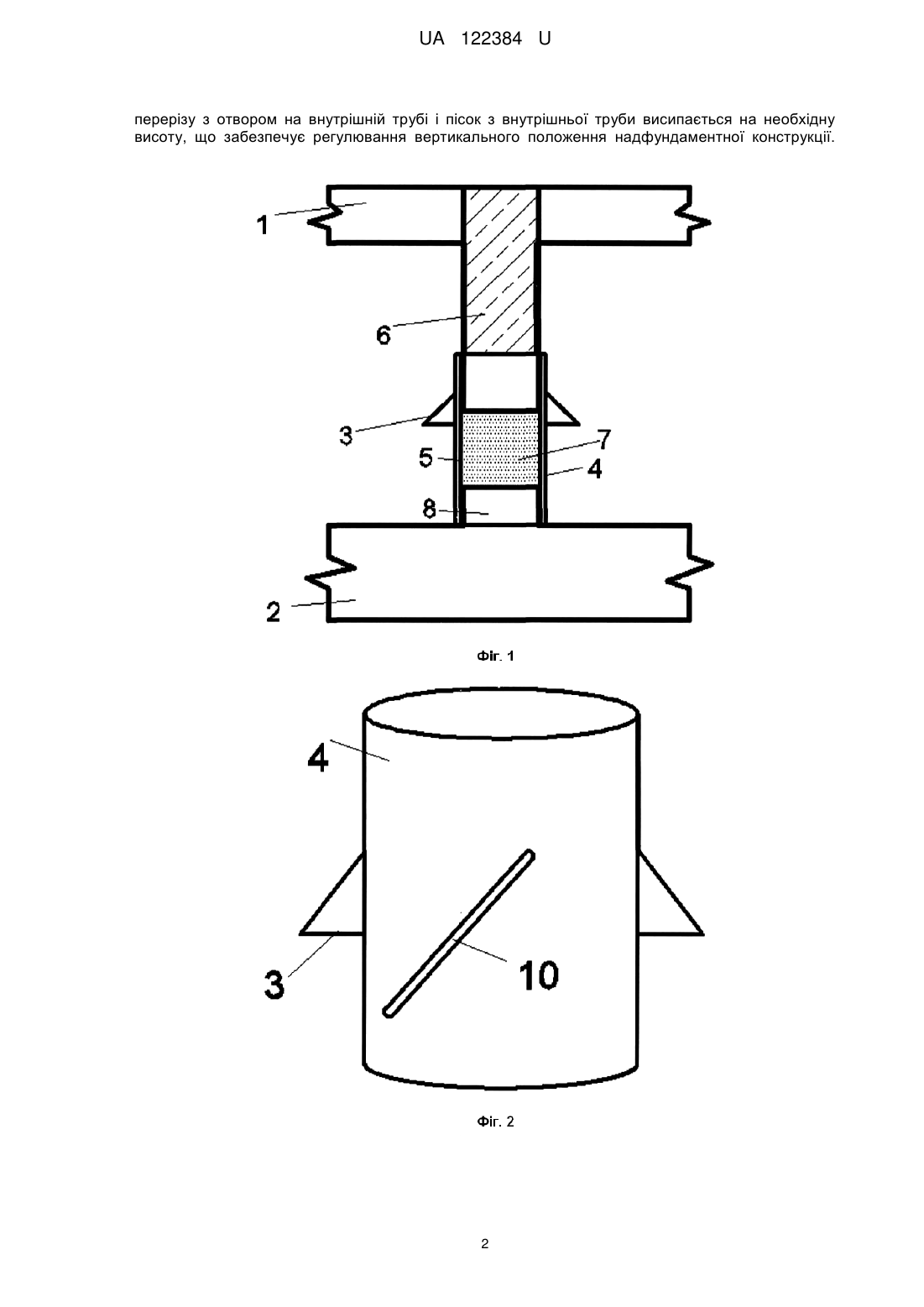

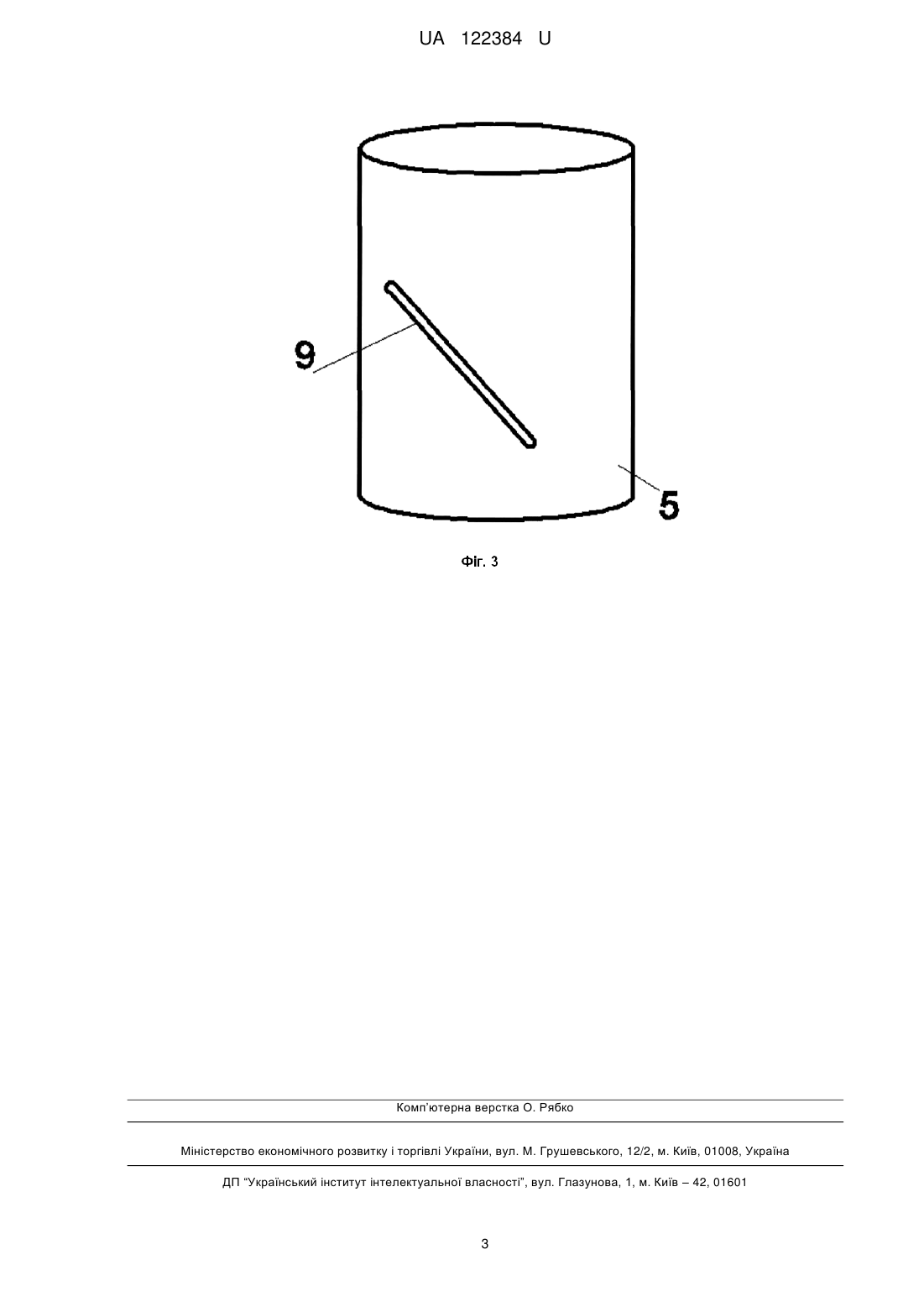

Реферат: Пристрій для вирівнювання будинків та споруд містить циліндричну обойму, розташовану між цокольною і опорною частиною споруди, заповнену робочим матеріалом. При цьому пристрій розміщений у боці, протилежному крену, та вміщує внутрішню та зовнішню труби, які мають отвори. В свою чергу внутрішня труба наповнена піском, на який опирається колона, і при просіданні основи зовнішня труба повертається за допомогою ручки до перерізу з отвором на внутрішній трубі і пісок з внутрішньої труби висипається на необхідну висоту, що забезпечує регулювання вертикального положення надфундаментної конструкції. UA 122384 U (12) UA 122384 U UA 122384 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівництва і може бути застосована при зведенні будівель і споруд на плитному фундаменті на будь-якій ґрунтовій основі для вирівнювання багатоповерхових будівель і різних споруд, які отримали наднормативний крен, зокрема, через осідання основи. Відомий пристрій для регулювання положення будівлі, споруди, що містить систему гідродомкратів і автоматично управляє роботою домкратів [1]. Недоліком відомого пристрою є його складність, трудомісткість в експлуатації й ненадійність в роботі. Найбільш близьким до корисної моделі є пристрій для вирівнювання споруди, що містить циліндричну обойму, розташовану між цокольною і опорною частиною споруди, заповнену робочим матеріалом [2]. Недоліком цього пристрою є те, що при великій кількості опор споруди, які потребують різних осідань, точність вирівнювання споруди не є достатньою, а також мають місце низька ефективність і необхідність виконання додаткових заходів по техніці безпеки. Задача корисної моделі полягає в створенні більш надійного пристрою в роботі, спрощенні технологічного процесу вирівнювання надфундаментної конструкції в початкове положення, а також досягненні більш якісних показників вирівнювання будівлі, споруди в порівнянні з існуючими системами цього призначення. Поставлена задача вирішується тим, що пристрій для вирівнювання будинків та споруд розміщений між фундаментною плитою і надфундаментною конструкцією у боці, протилежному крену, та містить внутрішню та зовнішню труби, які мають отвори, в свою чергу внутрішня труба наповнена піском, на який опирається колона, і при просіданні основи зовнішня труба повертається за допомогою ручки до перерізу з отвором на внутрішній трубі і пісок з внутрішньої труби висипається на необхідну висоту, що забезпечує регулювання вертикального положення надфундаментної конструкції. На фіг. 1 зображено пристрій, загальний вигляд. На фіг. 2 і фіг. 3 зображено перерізи пристрою. Пристрій складається з: 1 - балка перекриття, 2 - фундаментна плита, 3 - металеві ручки, 4 зовнішня труба, 5 - внутрішня труба, 6 - колона, 7 - пісок, 8 - технологічний виступ з фундаментної плити, 9 - отвір у внутрішній трубі, 10 - отвір у зовнішній трубі. Робота пристрою виконується наступним чином: дві металеві труби (зовнішня труба 4 і внутрішня труба 5) мають похилі отвори у внутрішній трубі 9 і похилі отвори у зовнішній трубі 10. Внутрішня труба наповнена піском 7. З боку фундаменту є технологічний виступ з плити 2, який заходить в пристрій. З іншого боку колона спирається на пісок 7 у внутрішній трубі 5. Такі пристрої встановлюються при зведенні будівлі в технологічному підвальному поверсі під кожною колоною. При отриманні крену будівлею і необхідності регулювання вертикального положення в просторі необхідно у боці, протилежному крену, використовувати один або декілька приладів. Для цього необхідно за допомогою ручок 3, приварених до труби, повернути зовнішню трубу 4 до перерізу похилих отворів у зовнішній трубі 10 і похилих отворів у внутрішній трубі 9 на необхідній позначці. Застосовуючи пристрій, який розташовується під кожною колоною будівлі, в необхідних для коригування геометричного положення місцях, здійснюється виправлення крену будівлі. Пристрій для вирівнювання положення будівлі або споруди, розміщений між фундаментною плитою і надфундаментною конструкцією, вирівнює крен споруди шляхом випуску піску з внутрішньої труби, у боці, протилежному крену, виконані отвори, розташовані у трубах, за допомогою перерізу яких на необхідній висоті регулюють, наскільки буде виправлене вертикальне положення у просторі, що значно полегшує процес вертикального вирівнювання надфундаментної конструкції, а також є більш економічним і менш працевитратним у порівнянні з іншими методами коригування. Джерела інформації: 1. Авторське свідоцтво СССР No 397599, кл. Е02D 35/00, 1970. 2. Авторське свідоцтво СССР No 1276764, кл. Е02D 35/00, 1986. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Пристрій для вирівнювання будинків та споруд, що містить циліндричну обойму, розташовану між цокольною і опорною частинами споруди, заповнену робочим матеріалом, який відрізняється тим, що пристрій розміщений у боці, протилежному крену, та вміщує внутрішню та зовнішню труби, які мають отвори, в свою чергу внутрішня труба наповнена піском, на який опирається колона, і при просіданні основи зовнішня труба повертається за допомогою ручки до 1 UA 122384 U перерізу з отвором на внутрішній трубі і пісок з внутрішньої труби висипається на необхідну висоту, що забезпечує регулювання вертикального положення надфундаментної конструкції. 2 UA 122384 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
