Пристрій для експлуатаційного провертання плунжера в циліндрі глибинного штангового насоса рилова б. м.

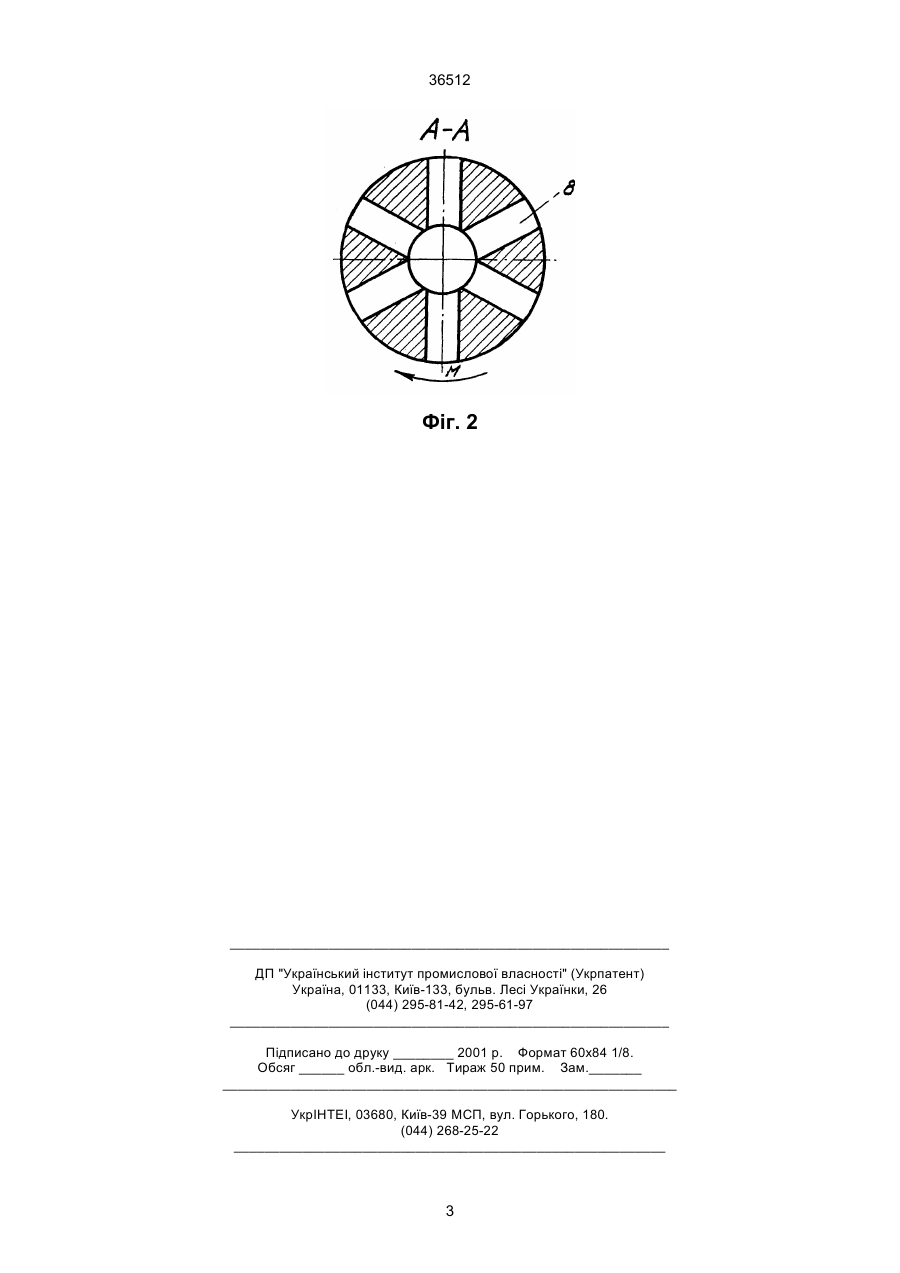

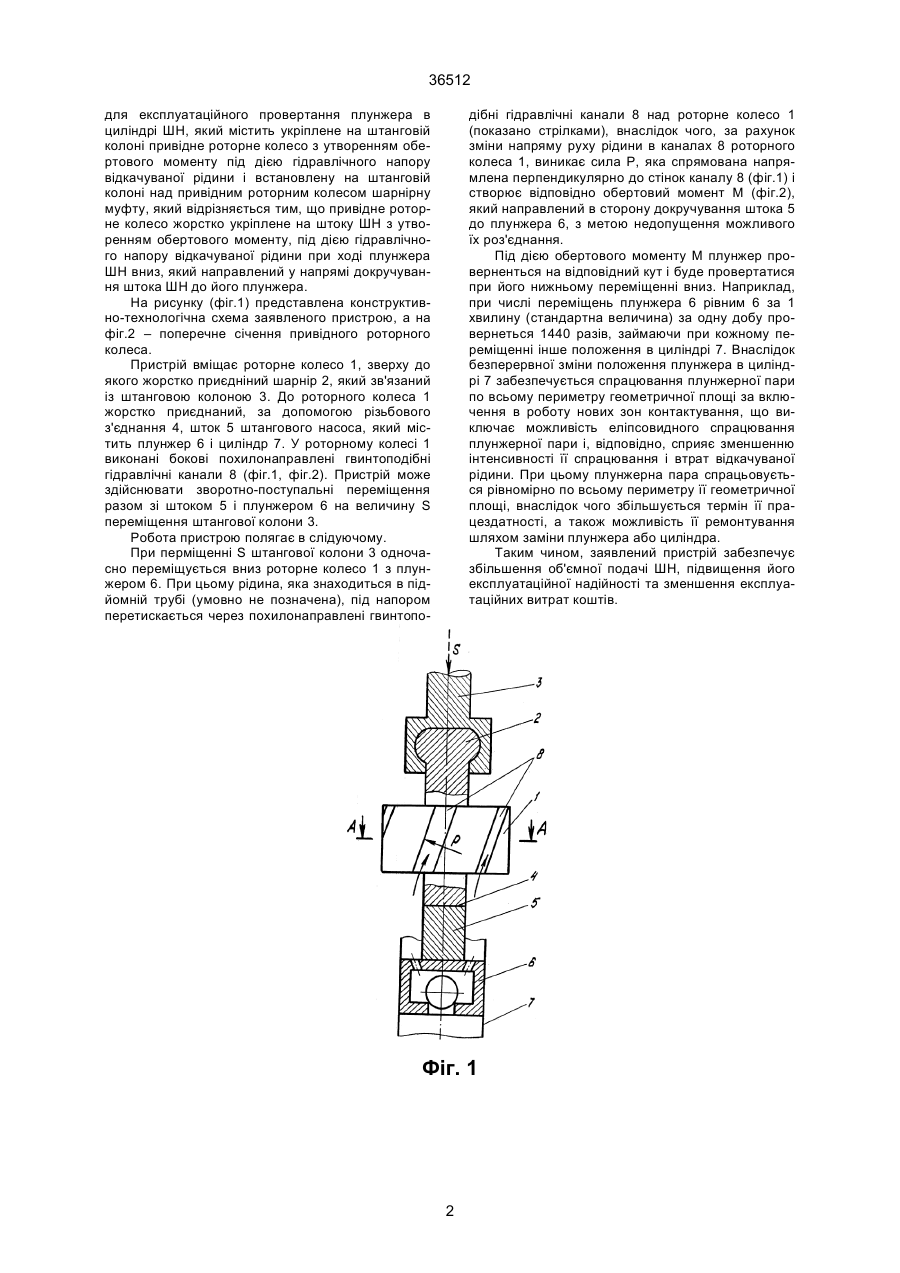

Пристрій для експлуатаційного провертання плунжера в циліндрі глибинного штангового насоса, який містить укріплене на штанговій колоні 36512 для експлуатаційного провертання плунжера в циліндрі ШН, який містить укріплене на штанговій колоні привідне роторне колесо з утворенням обертового моменту під дією гідравлічного напору відкачуваної рідини і встановлену на штанговій колоні над привідним роторним колесом шарнірну муфту, який відрізняється тим, що привідне роторне колесо жорстко укріплене на штоку ШН з утворенням обертового моменту, під дією гідравлічного напору відкачуваної рідини при ході плунжера ШН вниз, який направлений у напрямі докручування штока ШН до його плунжера. На рисунку (фіг.1) представлена конструктивно-технологічна схема заявленого пристрою, а на фіг.2 – поперечне січення привідного роторного колеса. Пристрій вміщає роторне колесо 1, зверху до якого жорстко приєдніний шарнір 2, який зв'язаний із штанговою колоною 3. До роторного колеса 1 жорстко приєднаний, за допомогою різьбового з'єднання 4, шток 5 штангового насоса, який містить плунжер 6 і циліндр 7. У роторному колесі 1 виконані бокові похилонаправлені гвинтоподібні гідравлічні канали 8 (фіг.1, фіг.2). Пристрій може здійснювати зворотно-поступальні переміщення разом зі штоком 5 і плунжером 6 на величину S переміщення штангової колони 3. Робота пристрою полягає в слідуючому. При перміщенні S штангової колони 3 одночасно переміщується вниз роторне колесо 1 з плунжером 6. При цьому рідина, яка знаходиться в підйомній трубі (умовно не позначена), під напором перетискається через похилонаправлені гвинтопо дібні гідравлічні канали 8 над роторне колесо 1 (показано стрілками), внаслідок чого, за рахунок зміни напряму руху рідини в каналах 8 роторного колеса 1, виникає сила Р, яка спрямована напрямлена перпендикулярно до стінок каналу 8 (фіг.1) і створює відповідно обертовий момент М (фіг.2), який направлений в сторону докручування штока 5 до плунжера 6, з метою недопущення можливого їх роз'єднання. Під дією обертового моменту М плунжер проверненться на відповідний кут і буде провертатися при його нижньому переміщенні вниз. Наприклад, при числі переміщень плунжера 6 рівним 6 за 1 хвилину (стандартна величина) за одну добу провернеться 1440 разів, займаючи при кожному переміщенні інше положення в циліндрі 7. Внаслідок безперервної зміни положення плунжера в циліндрі 7 забезпечується спрацювання плунжерної пари по всьому периметру геометричної площі за включення в роботу нових зон контактування, що виключає можливість еліпсовидного спрацювання плунжерної пари і, відповідно, сприяє зменшенню інтенсивності її спрацювання і втрат відкачуваної рідини. При цьому плунжерна пара спрацьовується рівномірно по всьому периметру її геометричної площі, внаслідок чого збільшується термін її працездатності, а також можливість її ремонтування шляхом заміни плунжера або циліндра. Таким чином, заявлений пристрій забезпечує збільшення об'ємної подачі ШН, підвищення його експлуатаційної надійності та зменшення експлуатаційних витрат коштів. Фіг. 1 2 36512 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 _________________________________________________________ 3 36512 4 36512 __ 5
