Центральна станція системи радіозв’язку з рухомими об’єктами

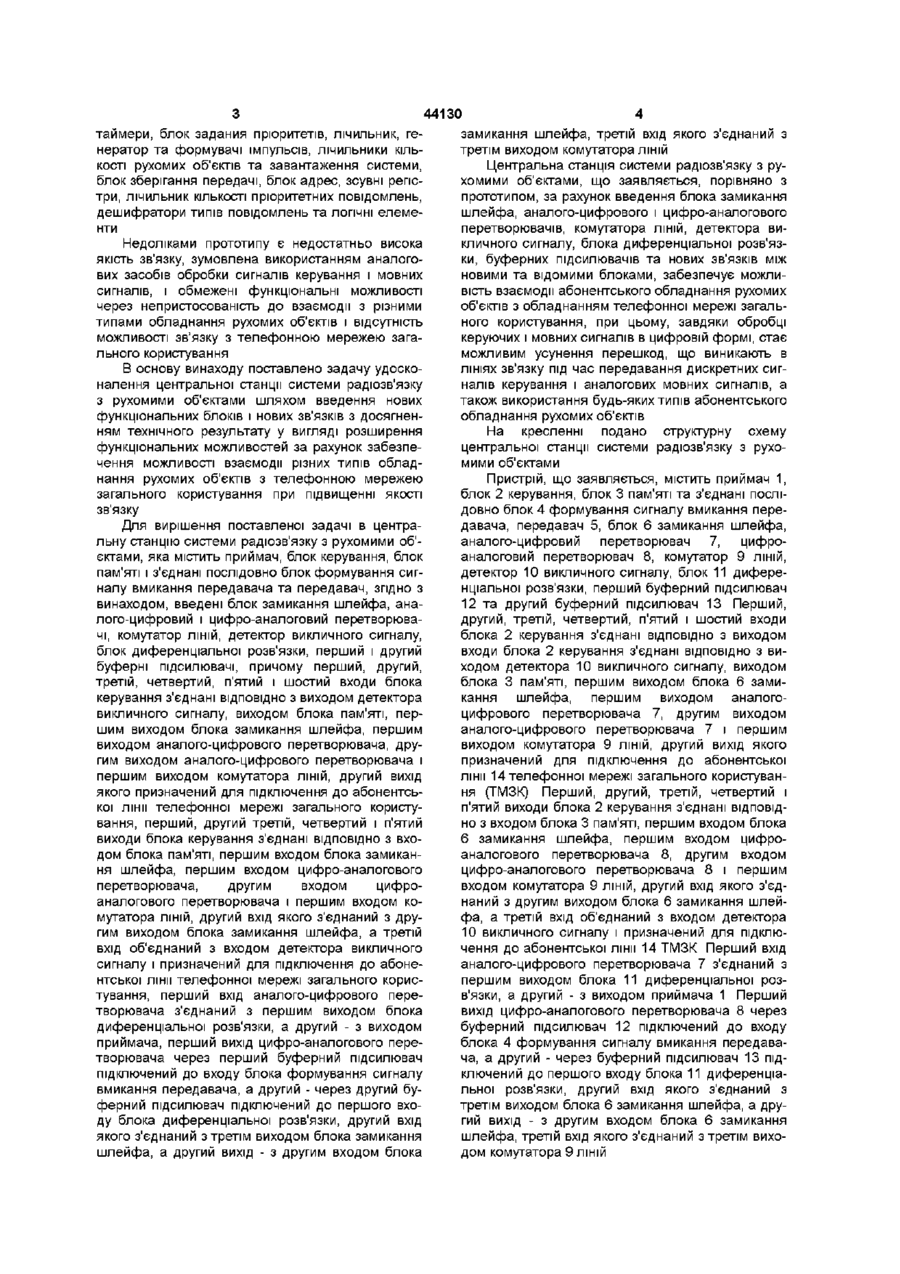

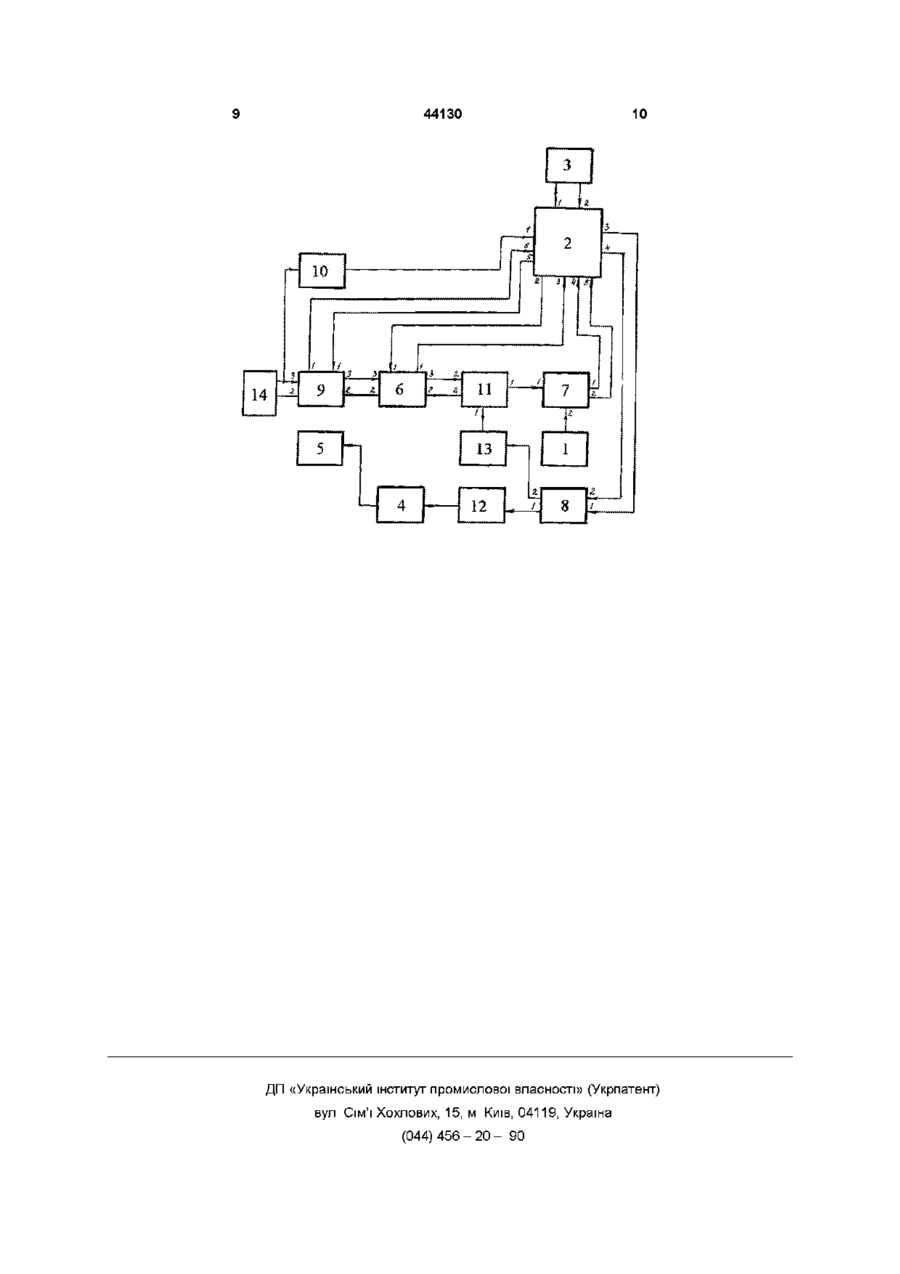

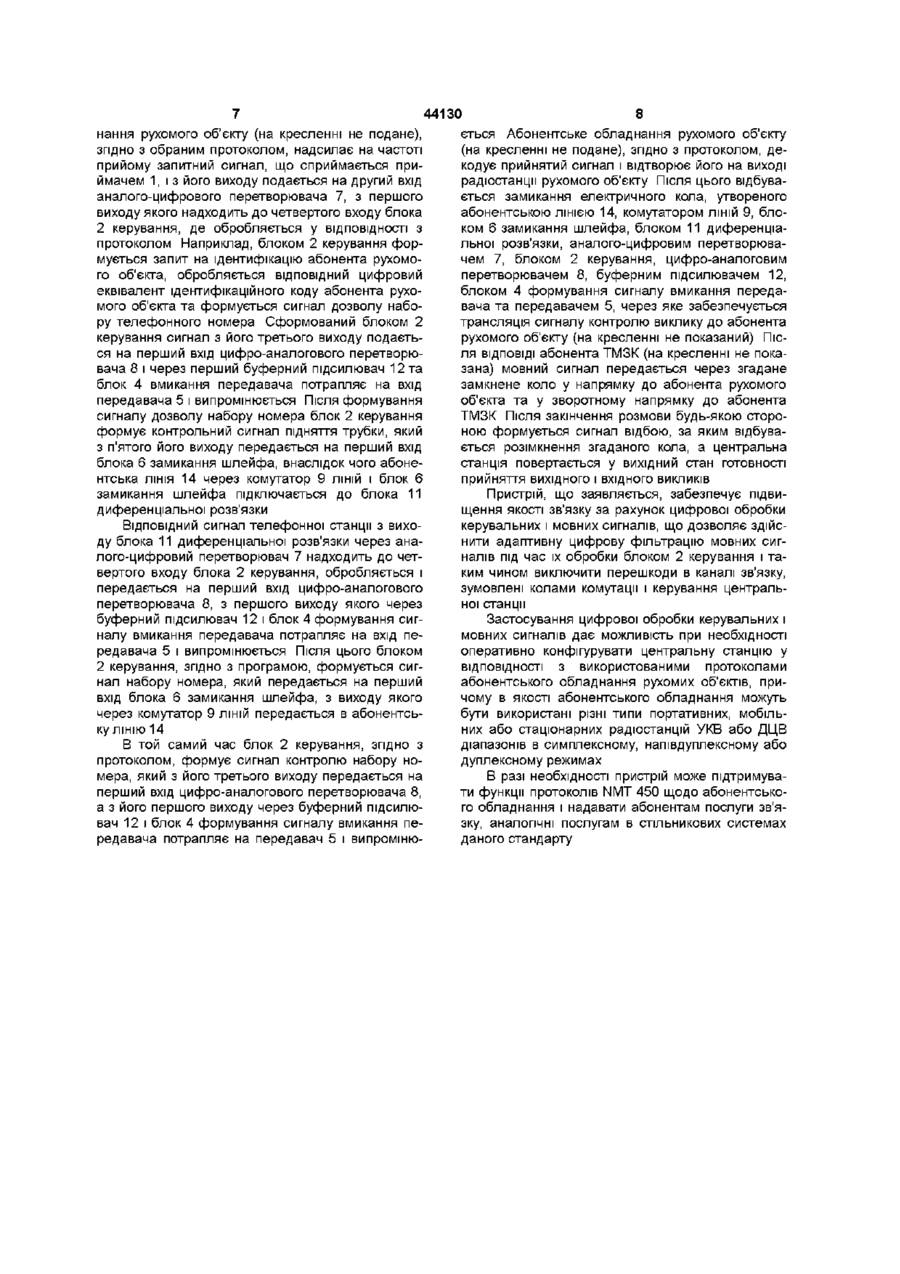

Центральна станція системи радіозв'язку з рухомими об'єктами, яка містить приймач, блок керування, блок пам'яті і з'єднані послідовно блок формування сигналу вмикання передавача та передавач, яка відрізняється тим, що введені блок замикання шлейфа, аналого-цифровий і цифроаналоговий перетворювачі, комутатор ЛІНІЙ, детектор викличного сигналу, блок диференціальної розв'язки, перший і другий буферні підсилювачі, причому перший, другий, третій, четвертий, п'ятий і шостий входи блока керування з'єднані ВІДПОВІДНО з виходом детектора викличного сигналу, виходом блока пам'яті, першим виходом блока замикання шлейфа, першим виходом аналогоцифрового перетворювача, другим виходом аналого-цифрового перетворювача і першим виходом комутатора ЛІНІЙ, другий вихід якого призначений для підключення до абонентської лінії телефонної мережі загального користування, перший, другий, третій, четвертий і п'ятий виходи блока керування з'єднані ВІДПОВІДНО з входом блока пам'яті, першим входом блока замикання шлейфа, першим входом цифро-аналогового перетворювача, другим входом цифро-аналогового перетворювача і першим входом комутатора ЛІНІЙ, другий вхід якого з'єднаний з другим виходом блока замикання шлейфа, а третій вхід об'єднаний з входом детектора викличного сигналу і призначений для підключення до абонентської лінії телефонної мережі загального користування, перший вхід аналого-цифрового перетворювача з'єднаний з першим виходом блока диференціальної розв'язки, а другий - з виходом приймача, перший вихід цифроаналогового перетворювача через перший буферний підсилювач підключений до входу блока формування сигналу вмикання передавача, а другий через другий буферний підсилювач підключений до першого входу блока диференціальної розв'язки, другий вхід якого з'єднаний з третім виходом блока замикання шлейфа, а другий вихід - з другим входом блока замикання шлейфа, третій вхід якого з'єднаний з третім виходом комутатора ЛІНІЙ О со Винахід належить до техніки сухопутного мобільного радіо- і радіотелефонного зв'язку і призначений для автоматичного сполучення телефонної мережі загального користування з радіостанціями рухомих об'єктів ВІДОМІ аналогові системи радіотелефонного зв'язку з рухомими об'єктами, до складу яких входять центральна станція і радіостанції рухомих об'єктів, наприклад, система "Алтай-ЗМ" (Системы подвижной радиосвязи, под ред Пышкина И М , М , "Радио и связь", 1986, с 74 - 86), система стандарта NMT 450 (Ламекин В Ф , Сотовая связь, М "Зевс", 1997, с 53-65) та ІНШІ Центральні станції відомих систем забезпечують керування системою та виконують функції інтерфейсу між радіостанціями рухомих об'єктів і телефонною мережею загального користування, причому кожна з них є сумісною лише з певним типом обладнання рухомих об'єктів і призначена для виконання функцій, передбачених певним протоколом взаємодії з обладнанням рухомих об'єктів Суттєвим недоліком відомих пристроїв є також недостатньо висока якість зв'язку, зумовлена складністю усунення перешкод, що виникають в ЛІНІЯХ зв'язку під час передавання дискретних сигналів керування і аналогових мовних сигналів, а також перешкод в радіоканалах Прототипом пристрою, що заявляється, є центральна станція системи радіозв'язку з рухомими об'єктами, яка містить приймач, блок керування, блок пам'яті і з'єднані послідовно блок формування сигналу вмикання передавача та передавач (патент Російської Федерації №2050695, опубл 1995 12 20, МКВ Н04В7/26) Відомий пристрій також містить демодулятор, 44130 таймери, блок задания пріоритетів, лічильник, гезамикання шлейфа, третій вхід якого з'єднаний з нератор та формувачі імпульсів, лічильники КІЛЬтретім виходом комутатора ЛІНІЙ КОСТІ рухомих об'єктів та завантаження системи, Центральна станція системи радіозв'язку з рублок зберігання передачі, блок адрес, зсувні регісхомими об'єктами, що заявляється, порівняно з три, лічильник КІЛЬКОСТІ пріоритетних повідомлень, прототипом, за рахунок введення блока замикання дешифратори типів повідомлень та ЛОГІЧНІ елемешлейфа, аналого-цифрового і цифро-аналогового нти перетворювачів, комутатора ЛІНІЙ, детектора викличного сигналу, блока диференціальної розв'язНедоліками прототипу є недостатньо висока ки, буферних підсилювачів та нових зв'язків між якість зв'язку, зумовлена використанням аналогоновими та відомими блоками, забезпечує можливих засобів обробки сигналів керування і мовних вість взаємодії абонентського обладнання рухомих сигналів, і обмежені функціональні можливості об'єктів з обладнанням телефонної мережі загальчерез непристосованість до взаємодії з різними ного користування, при цьому, завдяки обробці типами обладнання рухомих об'єктів і відсутність керуючих і мовних сигналів в цифровій формі, стає можливості зв'язку з телефонною мережею загаможливим усунення перешкод, що виникають в льного користування ЛІНІЯХ зв'язку під час передавання дискретних сигВ основу винаходу поставлено задачу удосконалів керування і аналогових мовних сигналів, а налення центральної станції системи радіозв'язку також використання будь-яких типів абонентського з рухомими об'єктами шляхом введення нових обладнання рухомих об'єктів функціональних блоків і нових зв'язків з досягненням технічного результату у вигляді розширення На кресленні подано структурну схему функціональних можливостей за рахунок забезпецентральної станції системи радіозв'язку з рухочення можливості взаємодії різних типів обладмими об'єктами нання рухомих об'єктів з телефонною мережею Пристрій, що заявляється, містить приймач 1, загального користування при підвищенні якості блок 2 керування, блок 3 пам'яті та з'єднані послізв'язку довно блок 4 формування сигналу вмикання передавача, передавач 5, блок 6 замикання шлейфа, Для вирішення поставленої задачі в центрааналого-цифровий перетворювач 7, цифрольну станцію системи радіозв'язку з рухомими об'аналоговий перетворювач 8, комутатор 9 ЛІНІЙ, єктами, яка містить приймач, блок керування, блок детектор 10 викличного сигналу, блок 11 диферепам'яті і з'єднані послідовно блок формування сигнціальної розв'язки, перший буферний підсилювач налу вмикання передавача та передавач, згідно з 12 та другий буферний підсилювач 13 Перший, винаходом, введені блок замикання шлейфа, анадругий, третій, четвертий, п'ятий і шостий входи лого-цифровий і цифро-аналоговий перетворюваблока 2 керування з'єднані ВІДПОВІДНО З ВИХОДОМ чі, комутатор ЛІНІЙ, детектор викличного сигналу, входи блока 2 керування з'єднані ВІДПОВІДНО З ВИблок диференціальної розв'язки, перший і другий ХОДОМ детектора 10 викличного сигналу, виходом буферні підсилювачі, причому перший, другий, блока 3 пам'яті, першим виходом блока 6 замитретій, четвертий, п'ятий і шостий входи блока кання шлейфа, першим виходом аналогокерування з'єднані ВІДПОВІДНО З ВИХОДОМ детектора цифрового перетворювача 7, другим виходом викличного сигналу, виходом блока пам'яті, пераналого-цифрового перетворювача 7 і першим шим виходом блока замикання шлейфа, першим виходом комутатора 9 ЛІНІЙ, другий вихід якого виходом аналого-цифрового перетворювача, друпризначений для підключення до абонентської гим виходом аналого-цифрового перетворювача і лінії 14 телефонної мережі загального користуванпершим виходом комутатора ЛІНІЙ, другий вихід ня (ТМЗК) Перший, другий, третій, четвертий і якого призначений для підключення до абонентсьп'ятий виходи блока 2 керування з'єднані ВІДПОВІДкої лінії телефонної мережі загального користуНО з входом блока 3 пам'яті, першим входом блока вання, перший, другий третій, четвертий і п'ятий 6 замикання шлейфа, першим входом цифровиходи блока керування з'єднані ВІДПОВІДНО З ВХОаналогового перетворювача 8, другим входом ДОМ блока пам'яті, першим входом блока замиканцифро-аналогового перетворювача 8 і першим ня шлейфа, першим входом цифро-аналогового входом комутатора 9 ЛІНІЙ, другий вхід якого з'єдперетворювача, другим входом цифронаний з другим виходом блока 6 замикання шлейаналогового перетворювача і першим входом кофа, а третій вхід об'єднаний з входом детектора мутатора ЛІНІЙ, другий вхід якого з'єднаний з дру10 викличного сигналу і призначений для підклюгим виходом блока замикання шлейфа, а третій чення до абонентської лінії 14 ТМЗК Перший вхід вхід об'єднаний з входом детектора викличного аналого-цифрового перетворювача 7 з'єднаний з сигналу і призначений для підключення до абонепершим виходом блока 11 диференціальної рознтської лінії телефонної мережі загального корисв'язки, а другий - з виходом приймача 1 Перший тування, перший вхід аналого-цифрового перевихід цифро-аналогового перетворювача 8 через творювача з'єднаний з першим виходом блока буферний підсилювач 12 підключений до входу диференціальної розв'язки, а другий - з виходом блока 4 формування сигналу вмикання передаваприймача, перший вихід цифро-аналогового переча, а другий - через буферний підсилювач 13 підтворювача через перший буферний підсилювач ключений до першого входу блока 11 диференціапідключений до входу блока формування сигналу льної розв'язки, другий вхід якого з'єднаний з вмикання передавача, а другий - через другий бутретім виходом блока 6 замикання шлейфа, а друферний підсилювач підключений до першого вхогий вихід - з другим входом блока 6 замикання ду блока диференціальної розв'язки, другий вхід шлейфа, третій вхід якого з'єднаний з третім вихоякого з'єднаний з третім виходом блока замикання дом комутатора 9 ЛІНІЙ шлейфа, а другий вихід - з другим входом блока 44130 Всі блоки, що входять до складу пристрою, є стандартними Блок 2 керування являє собою комплекс програмно-апаратних засобів і призначений для цифрової обробки і аналізування інформації, розпізнавання, фільтрації і перетворювання мовних повідомлень і даних, сигналів комутації каналів, формування сигналів керування і також реалізації протоколів взаємодії радіостанцій рухомих об'єктів з обладнанням центральної станції Блок 2 керування може бути реалізований, наприклад, на базі мікропроцесора ADSP2181 фірми "Analog Devices", США Функції аналого-цифрового і цифроаналогового перетворювачів 7 і 8, ВІДПОВІДНО, може виконувати, наприклад, 16-бітовий звуковий порт АД1847 виробництва фірми "Analog Devises", США Блок 3 пам'яті призначений для зберігання програмного статку, бази даних користувачів, інформації щодо з'єднань тощо Прикладом блока З пам'яті може бути енергонезалежна пам'ять ємністю 512кбайт виробництва фірми "AMD", США Блок 6 замикання шлейфа, призначений для формування сигналів підняття трубки і набору номера, та блок 4 формування сигналу вмикання передавача можуть бути реалізовані, наприклад, на стандартних реле РЄК-30 та підсилювачах струму Детектор 10 викличного сигналу може бути виконаний, наприклад, на базі оптрона АОТ 110 Як буферні підсилювачі 12 і 13 можуть бути використаними, наприклад, операційні підсилювачі типу SSM2275 Блок 11 диференціальної розв'язки, призначений для розв'язання приймально-передавального тракту і забезпечення дуплексного режиму приймання-передавання в телефонній лінії, виконаний на базі трансформаторів Центральна станція системи радіозв'язку з рухомими об'єктами працює наступним чином Під час вхідного виклику абонента ТМЗК (на кресленні не подана) викличний сигнал через абонентську ЛІНІЮ 14 надходить водночас до третього входу комутатора 9 ЛІНІЙ та входу детектора 10 викличного сигналу, який формує сигнал наявності викличного сигналу, що передається з виходу детектора 10 викличного сигналу на перший вхід блока 2 керування Після обробки цього сигналу блоком 2 формуються сигнали керування, один із яких з його другого виходу подається на перший вхід блока 6 замикання шлейфа, а другий - з п'ятого виходу блока 2 керування - на перший вхід комутатора 9 ЛІНІЙ для підключення абонентської лінії 14 до третього входу блока 6 замикання шлейфа, надаючи можливість абоненту ТМЗК набирати номер абонента рухомого об'єкта Після замикання абонентської лінії 14 блоком 6 замикання шлейфа формується контрольний сигнал, який з його першого виходу передається на третій вхід блока 2 керування У ВІДПОВІДНОСТІ з програмою, що зберігається в блоці 3 пам'яті, вхід якого з'єднаний з першим виходом блока 2 керування, а вихід - з його другим входом, блок 2 обробляє контрольний сигнал, що надійшов до його третього входу, і формує цифро ве зображення мовного повідомлення "наберіть номер абонента", яке з його третього виходу передається на перший вхід цифро-аналогового перетворювача 8, з другого виходу якого через буферний підсилювач 13, блок 11 диференціальної розв'язки, другим виходом з'єднаний з другим входом блока 6 замикання шлейфа, другий вихід якого з'єднаний з другим входом комутатора 9 ЛІНІЙ, надходить до абонентської лінії 14 Сигнал набору номера з абонентської лінії 14 через комутатор 9 ЛІНІЙ і блок 6 замикання шлейфа надходить до другого входу блока 11 диференціальної розв'язки, а з його першого виходу - на перший вхід аналого-цифрового перетворювача 7, де перетворюється у цифрову форму 3 першого виходу аналого-цифрового перетворювача 7 цифровий сигнал набору номера подається на четвертий вхід блока 2 керування Блок 2 керування здійснює декодування даного сигналу і, у ВІДПОВІДНОСТІ з обраним протоколом взаємодії з абонентським обладнанням рухомого об'єкту, формує цифровий сигнал виклику, який з третього виходу блока 2 керування надходить на перший вхід цифро-аналогового перетворювача 8, а з його першого виходу через буферний підсилювач 12 і блок 4 формування сигналу вмикання передавача - на вхід передавача 5, а далі випромінюється Одночасно на третьому виході блока 2 керування з'являється сигнал контролю виклику, який через другий вхід і другий вихід цифроаналогового перетворювача 8 передається на вхід буферного підсилювача 13, з виходу якого передається до першого входу блока 11 диференціальної розв'язки, а з його другого виходу через блок 6 замикання шлейфа та комутатор 9 ЛІНІЙ надходить до абонентської лінії 14 Абонентське обладнання рухомого об'єкта (на кресленні не подане), виявивши індивідуальний викличний сигнал, у ВІДПОВІДНОСТІ З обраним протоколом взаємодії з обладнанням центральної станції, формує ВІДПОВІДНИЙ сигнал, який радютрактом передається на вхід приймача 1, з виходу якого через другий вхід і другий вихід аналогоцифрового перетворювача 7 надходить на п'ятий вхід блока 2 керування В результаті обробки ВІДПОВІДНОГО сигналу блок 2 керування формує сигнал керування, за яким припиняється дія сигналу контролю виклику, що перебував у абонентській лінії 14, і підключається розмовний канал, електричне коло якого утворюють приймач 1, аналого-цифровий перетворювач 7, другим виходом з'єднаний з п'ятим входом блока 2 керування, третій вихід якого з'єднаний з першим входом цифро-аналогового перетворювача 8, а також цифро-аналоговий перетворювач 8, буферний підсилювач 13 і блок 11 диференціальної розв'язки, який через блок 6 замикання шлейфа та комутатор 9 ЛІНІЙ замикає абонентську ЛІНІЮ 14 Розмикання вищезгаданого електричного кола після закінчення розмови, згідно з програмою, може бути здійснено за одним з наступних сигналів "зайнято" або "відбій" абонентської лінії, "контроль несучої в радютракті" або "відбій" абонента рухомого об'єкта Під час вихідного виклику абонентське облад 44130 8 нання рухомого об'єкту (на кресленні не подане), ється Абонентське обладнання рухомого об'єкту згідно з обраним протоколом, надсилає на частоті (на кресленні не подане), згідно з протоколом, деприйому запитний сигнал, що сприймається прикодує прийнятий сигнал і відтворює його на виході ймачем 1,із його виходу подається на другий вхід радіостанції рухомого об'єкту Після цього відбувааналого-цифрового перетворювача 7, з першого ється замикання електричного кола, утвореного виходу якого надходить до четвертого входу блока абонентською ЛІНІЄЮ 14, комутатором ЛІНІЙ 9, блоком 6 замикання шлейфа, блоком 11 диференціа2 керування, де обробляється у ВІДПОВІДНОСТІ З льної розв'язки, аналого-цифровим перетворювапротоколом Наприклад, блоком 2 керування форчем 7, блоком 2 керування, цифро-аналоговим мується запит на ідентифікацію абонента рухомоперетворювачем 8, буферним підсилювачем 12, го об'єкта, обробляється ВІДПОВІДНИЙ цифровий блоком 4 формування сигналу вмикання передаеквівалент ідентифікаційного коду абонента руховача та передавачем 5, через яке забезпечується мого об'єкта та формується сигнал дозволу наботрансляція сигналу контролю виклику до абонента ру телефонного номера Сформований блоком 2 рухомого об'єкту (на кресленні не показаний) Піскерування сигнал з його третього виходу подаєтьля ВІДПОВІДІ абонента ТМЗК (на кресленні не покася на перший вхід цифро-аналогового перетворюзана) мовний сигнал передається через згадане вача 8 і через перший буферний підсилювач 12 та замкнене коло у напрямку до абонента рухомого блок 4 вмикання передавача потрапляє на вхід об'єкта та у зворотному напрямку до абонента передавача 5 і випромінюється Після формування ТМЗК Після закінчення розмови будь-якою сторосигналу дозволу набору номера блок 2 керування ною формується сигнал відбою, за яким відбуваформує контрольний сигнал підняття трубки, який ється розімкнення згаданого кола, а центральна 3 п'ятого його виходу передається на перший вхід станція повертається у вихідний стан готовності блока 6 замикання шлейфа, внаслідок чого абонеприйняття вихідного і вхідного викликів нтська ЛІНІЯ 14 через комутатор 9 ЛІНІЙ І блок 6 замикання шлейфа підключається до блока 11 Пристрій, що заявляється, забезпечує підвидиференціальної розв'язки щення якості зв'язку за рахунок цифрової обробки керувальних і мовних сигналів, що дозволяє здійсВІДПОВІДНИЙ сигнал телефонної станції з вихонити адаптивну цифрову фільтрацію мовних сигду блока 11 диференціальної розв'язки через ананалів під час їх обробки блоком 2 керування і талого-цифровий перетворювач 7 надходить до четким чином виключити перешкоди в каналі зв'язку, вертого входу блока 2 керування, обробляється і зумовлені колами комутації і керування центральпередається на перший вхід цифро-аналогового ної станції перетворювача 8, з першого виходу якого через буферний підсилювач 12 і блок 4 формування сигЗастосування цифрової обробки керувальних і налу вмикання передавача потрапляє на вхід пемовних сигналів дає можливість при необхідності редавача 5 і випромінюється Після ЦЬОГО блоком оперативно конфігурувати центральну станцію у 2 керування, згідно з програмою, формується сигВІДПОВІДНОСТІ з використованими протоколами нал набору номера, який передається на перший абонентського обладнання рухомих об'єктів, привхід блока 6 замикання шлейфа, з виходу якого чому в якості абонентського обладнання можуть через комутатор 9 ЛІНІЙ передається в абонентсьбути використані різні типи портативних, мобільку ЛІНІЮ 14 них або стаціонарних радіостанцій УКВ або ДЦВ діапазонів в симплексному, напівдуплексному або В той самий час блок 2 керування, згідно з дуплексному режимах протоколом, формує сигнал контролю набору номера, який з його третього виходу передається на В разі необхідності пристрій може підтримуваперший вхід цифро-аналогового перетворювача 8, ти функції протоколів NMT 450 щодо абонентськоа з його першого виходу через буферний підсилюго обладнання і надавати абонентам послуги зв'явач 12 і блок 4 формування сигналу вмикання пезку, аналогічні послугам в стільникових системах редавача потрапляє на передавач 5 і випромінюданого стандарту 44130 10 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
