Дегазаційна установка
Номер патенту: 45410
Опубліковано: 10.11.2009
Автори: Гамаюнов Володимир Васильович, Шахназаров Георгій Нодарович, Будник Андрій Васильович, Левчинський Григорій Семенович, Скобелкин Володимир Ілліч
Формула / Реферат
1. Дегазаційна установка, що містить з'єднані між собою за допомогою трубопроводів в замкнений контур водокільцевий вакуум-насос, водовіддільник і водоохолоджувач, виконаний у вигляді двох теплообмінних блоків, причому другий теплообмінний блок підключений між першим теплообмінним блоком і вакуум-насосом, перший теплообмінний блок виконаний у вигляді радіатора з оребреними трубками, що обдувається вентилятором, а другий теплообмінний блок виконаний у вигляді бака з кришкою, на якій установлений вакуум-насос, до якого підведені всмоктуючий і нагнітальний колектори, останній з'єднаний з водовіддільником, корпус вакуум-насоса має відповідно перший і другий сальники для вала робочого колеса, кожен з яких оснащений патрубком для стікання води, яка відрізняється тим, що введені дві ємності, розміщені одна над одною і встановлені нижче рівня розташування вакуум-насоса, верхня ємність з'єднана за допомогою першого і другого гнучких рукавів з патрубками для стікання води відповідно першого і другого сальників, нижня ємність оснащена рівнеміром і має перший, другий, третій і четвертий патрубки з вентилями, що з'єднані відповідно з верхньою ємністю, вакуум-насосом, нагнітальним колектором і з всмоктуючим колектором, а також п'ятий патрубок з вентилем і відкритим вільним кінцем.
2. Пристрій за п. 1, який відрізняється тим, що ємності встановлені між стояками рами для кріплення вакуум-насоса на кришці бака і закріплені на останній.
3. Пристрій за п. 1, який відрізняється тим, що ємності встановлені поряд з баком.
4. Пристрій за п. 1, який відрізняється тим, що другий, третій і четвертий патрубки нижньої ємності з'єднані відповідно з вакуум-насосом, нагнітальним колектором і всмоктуючим колектором за допомогою гнучких рукавів.
5. Пристрій за п. 1, який відрізняється тим, що верхня ємність закріплена на нижній ємності електрозварюванням.
6. Пристрій за п. 1, який відрізняється тим, що кожен кінець вала робочого колеса вакуум-насоса спирається на підшипник, що прикріплений до корпусу вакуум-насоса верхнім і нижнім кронштейнами, форма останнього подібна до лотка, у дні якого виконаний патрубок для стікання води з сальника.
Текст

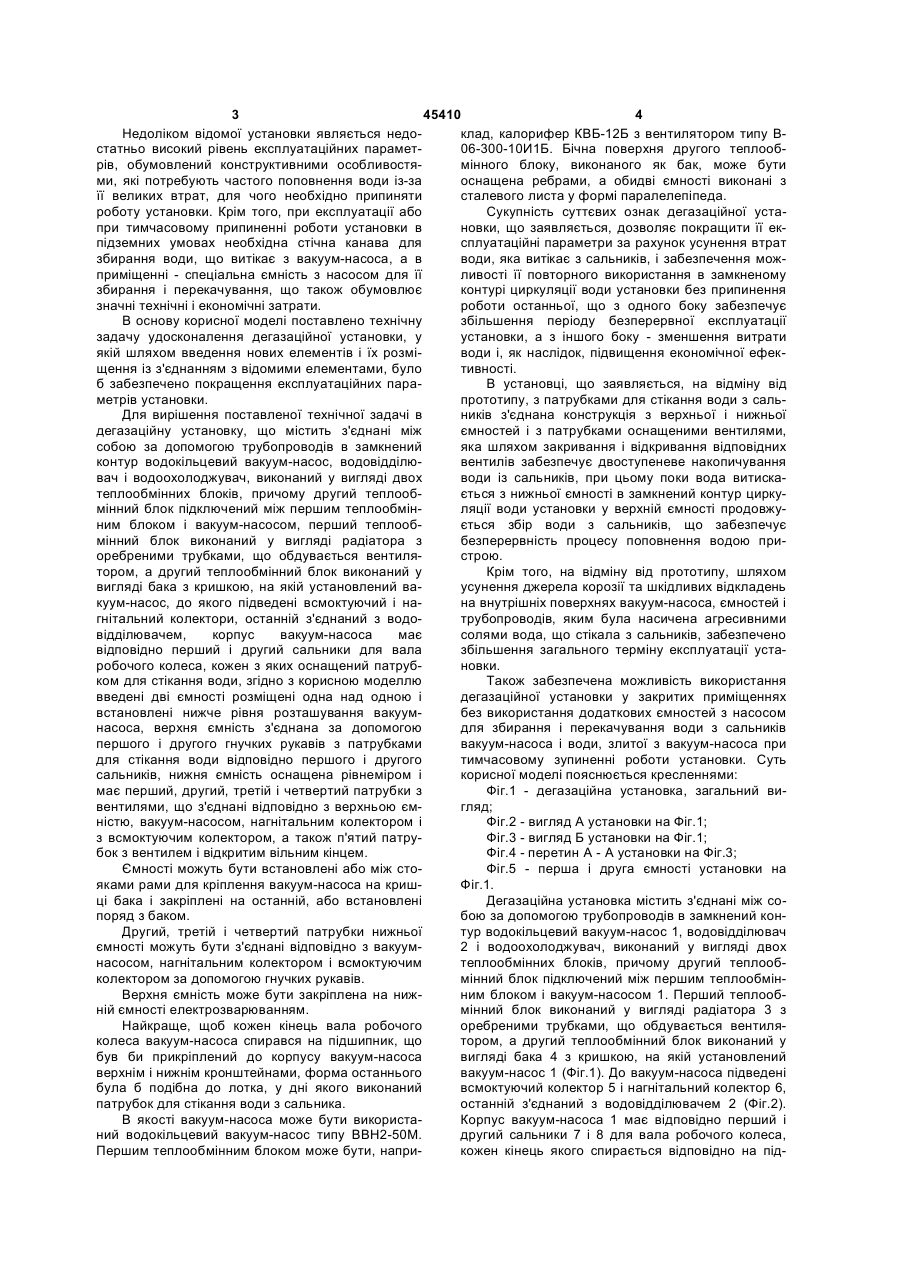

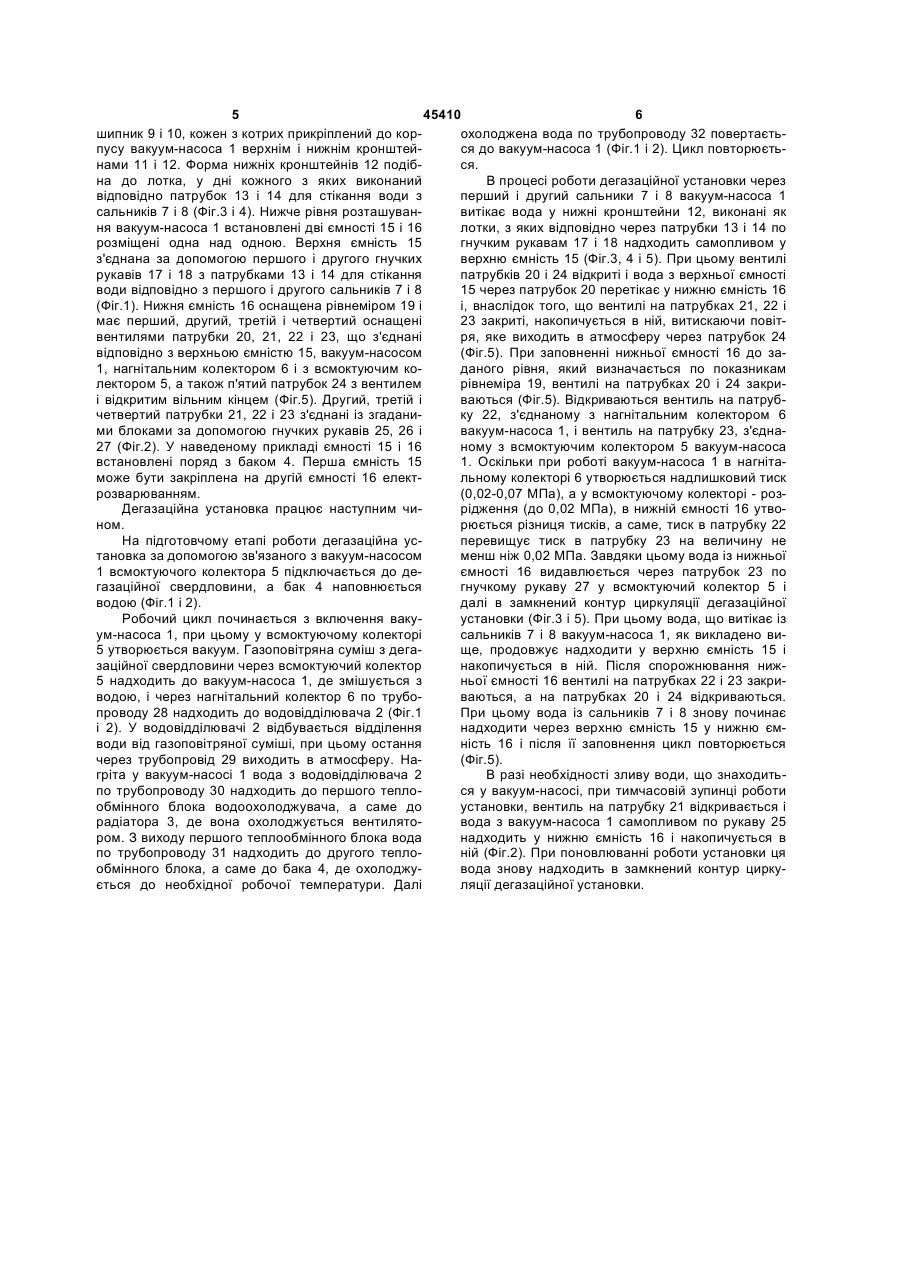

1. Дегазаційна установка, що містить з'єднані між собою за допомогою трубопроводів в замкнений контур водокільцевий вакуум-насос, водовіддільник і водоохолоджувач, виконаний у вигляді двох теплообмінних блоків, причому другий теплообмінний блок підключений між першим теплообмінним блоком і вакуум-насосом, перший теплообмінний блок виконаний у вигляді радіатора з оребреними трубками, що обдувається вентилятором, а другий теплообмінний блок виконаний у вигляді бака з кришкою, на якій установлений вакуум-насос, до якого підведені всмоктуючий і нагнітальний колектори, останній з'єднаний з водовіддільником, корпус вакуум-насоса має відповідно перший і другий сальники для вала робочого колеса, кожен з яких оснащений патрубком для стікання води, яка відрізняється тим, що введені дві ємності, розміщені одна над одною і встановлені нижче рівня розташування вакуум-насоса, верхня ємність з'єднана за допомогою першого і другого U 2 45410 1 3 45410 4 Недоліком відомої установки являється недоклад, калорифер КВБ-12Б з вентилятором типу Встатньо високий рівень експлуатаційних парамет06-300-10И1Б. Бічна поверхня другого теплообрів, обумовлений конструктивними особливостямінного блоку, виконаного як бак, може бути ми, які потребують частого поповнення води із-за оснащена ребрами, а обидві ємності виконані з її великих втрат, для чого необхідно припиняти сталевого листа у формі паралелепіпеда. роботу установки. Крім того, при експлуатації або Сукупність суттєвих ознак дегазаційної устапри тимчасовому припиненні роботи установки в новки, що заявляється, дозволяє покращити її екпідземних умовах необхідна стічна канава для сплуатаційні параметри за рахунок усунення втрат збирання води, що витікає з вакуум-насоса, а в води, яка витікає з сальників, і забезпечення можприміщенні - спеціальна ємність з насосом для її ливості її повторного використання в замкненому збирання і перекачування, що також обумовлює контурі циркуляції води установки без припинення значні технічні і економічні затрати. роботи останньої, що з одного боку забезпечує В основу корисної моделі поставлено технічну збільшення періоду безперервної експлуатації задачу удосконалення дегазаційної установки, у установки, а з іншого боку - зменшення витрати якій шляхом введення нових елементів і їх розміводи і, як наслідок, підвищення економічної ефекщення із з'єднанням з відомими елементами, було тивності. б забезпечено покращення експлуатаційних параВ установці, що заявляється, на відміну від метрів установки. прототипу, з патрубками для стікання води з сальДля вирішення поставленої технічної задачі в ників з'єднана конструкція з верхньої і нижньої дегазаційну установку, що містить з'єднані між ємностей і з патрубками оснащеними вентилями, собою за допомогою трубопроводів в замкнений яка шляхом закривання і відкривання відповідних контур водокільцевий вакуум-насос, водовідділювентилів забезпечує двоступеневе накопичування вач і водоохолоджувач, виконаний у вигляді двох води із сальників, при цьому поки вода витискатеплообмінних блоків, причому другий теплообється з нижньої ємності в замкнений контур циркумінний блок підключений між першим теплообмінляції води установки у верхній ємності продовжуним блоком і вакуум-насосом, перший теплообється збір води з сальників, що забезпечує мінний блок виконаний у вигляді радіатора з безперервність процесу поповнення водою приоребреними трубками, що обдувається вентилястрою. тором, а другий теплообмінний блок виконаний у Крім того, на відміну від прототипу, шляхом вигляді бака з кришкою, на якій установлений ваусунення джерела корозії та шкідливих відкладень куум-насос, до якого підведені всмоктуючий і нана внутрішніх поверхнях вакуум-насоса, ємностей і гнітальний колектори, останній з'єднаний з водотрубопроводів, яким була насичена агресивними відділювачем, корпус вакуум-насоса має солями вода, що стікала з сальників, забезпечено відповідно перший і другий сальники для вала збільшення загального терміну експлуатації устаробочого колеса, кожен з яких оснащений патрубновки. ком для стікання води, згідно з корисною моделлю Також забезпечена можливість використання введені дві ємності розміщені одна над одною і дегазаційної установки у закритих приміщеннях встановлені нижче рівня розташування вакуумбез використання додаткових ємностей з насосом насоса, верхня ємність з'єднана за допомогою для збирання і перекачування води з сальників першого і другого гнучких рукавів з патрубками вакуум-насоса і води, злитої з вакуум-насоса при для стікання води відповідно першого і другого тимчасовому зупиненні роботи установки. Суть сальників, нижня ємність оснащена рівнеміром і корисної моделі пояснюється кресленнями: має перший, другий, третій і четвертий патрубки з Фіг.1 - дегазаційна установка, загальний вивентилями, що з'єднані відповідно з верхньою ємгляд; ністю, вакуум-насосом, нагнітальним колектором і Фіг.2 - вигляд А установки на Фіг.1; з всмоктуючим колектором, а також п'ятий патруФіг.3 - вигляд Б установки на Фіг.1; бок з вентилем і відкритим вільним кінцем. Фіг.4 - перетин А - А установки на Фіг.3; Ємності можуть бути встановлені або між стоФіг.5 - перша і друга ємності установки на яками рами для кріплення вакуум-насоса на кришФіг.1. ці бака і закріплені на останній, або встановлені Дегазаційна установка містить з'єднані між сопоряд з баком. бою за допомогою трубопроводів в замкнений конДругий, третій і четвертий патрубки нижньої тур водокільцевий вакуум-насос 1, водовідділювач ємності можуть бути з'єднані відповідно з вакуум2 і водоохолоджувач, виконаний у вигляді двох насосом, нагнітальним колектором і всмоктуючим теплообмінних блоків, причому другий теплообколектором за допомогою гнучких рукавів. мінний блок підключений між першим теплообмінВерхня ємність може бути закріплена на нижним блоком і вакуум-насосом 1. Перший теплообній ємності електрозварюванням. мінний блок виконаний у вигляді радіатора 3 з Найкраще, щоб кожен кінець вала робочого оребреними трубками, що обдувається вентиляколеса вакуум-насоса спирався на підшипник, що тором, а другий теплообмінний блок виконаний у був би прикріплений до корпусу вакуум-насоса вигляді бака 4 з кришкою, на якій установлений верхнім і нижнім кронштейнами, форма останнього вакуум-насос 1 (Фіг.1). До вакуум-насоса підведені була б подібна до лотка, у дні якого виконаний всмоктуючий колектор 5 і нагнітальний колектор 6, патрубок для стікання води з сальника. останній з'єднаний з водовідділювачем 2 (Фіг.2). В якості вакуум-насоса може бути використаКорпус вакуум-насоса 1 має відповідно перший і ний водокільцевий вакуум-насос типу ВВН2-50М. другий сальники 7 і 8 для вала робочого колеса, Першим теплообмінним блоком може бути, наприкожен кінець якого спирається відповідно на під 5 45410 6 шипник 9 і 10, кожен з котрих прикріплений до корохолоджена вода по трубопроводу 32 повертаєтьпусу вакуум-насоса 1 верхнім і нижнім кронштейся до вакуум-насоса 1 (Фіг.1 і 2). Цикл повторюєтьнами 11 і 12. Форма нижніх кронштейнів 12 подібся. на до лотка, у дні кожного з яких виконаний В процесі роботи дегазаційної установки через відповідно патрубок 13 і 14 для стікання води з перший і другий сальники 7 і 8 вакуум-насоса 1 сальників 7 і 8 (Фіг.3 і 4). Нижче рівня розташуванвитікає вода у нижні кронштейни 12, виконані як ня вакуум-насоса 1 встановлені дві ємності 15 і 16 лотки, з яких відповідно через патрубки 13 і 14 по розміщені одна над одною. Верхня ємність 15 гнучким рукавам 17 і 18 надходить самопливом у з'єднана за допомогою першого і другого гнучких верхню ємність 15 (Фіг.3, 4 і 5). При цьому вентилі рукавів 17 і 18 з патрубками 13 і 14 для стікання патрубків 20 і 24 відкриті і вода з верхньої ємності води відповідно з першого і другого сальників 7 і 8 15 через патрубок 20 перетікає у нижню ємність 16 (Фіг.1). Нижня ємність 16 оснащена рівнеміром 19 і і, внаслідок того, що вентилі на патрубках 21, 22 і має перший, другий, третій і четвертий оснащені 23 закриті, накопичується в ній, витискаючи повітвентилями патрубки 20, 21, 22 і 23, що з'єднані ря, яке виходить в атмосферу через патрубок 24 відповідно з верхньою ємністю 15, вакуум-насосом (Фіг.5). При заповненні нижньої ємності 16 до за1, нагнітальним колектором 6 і з всмоктуючим коданого рівня, який визначається по показникам лектором 5, а також п'ятий патрубок 24 з вентилем рівнеміра 19, вентилі на патрубках 20 і 24 закриі відкритим вільним кінцем (Фіг.5). Другий, третій і ваються (Фіг.5). Відкриваються вентиль на патрубчетвертий патрубки 21, 22 і 23 з'єднані із згаданику 22, з'єднаному з нагнітальним колектором 6 ми блоками за допомогою гнучких рукавів 25, 26 і вакуум-насоса 1, і вентиль на патрубку 23, з'єдна27 (Фіг.2). У наведеному прикладі ємності 15 і 16 ному з всмоктуючим колектором 5 вакуум-насоса встановлені поряд з баком 4. Перша ємність 15 1. Оскільки при роботі вакуум-насоса 1 в нагнітаможе бути закріплена на другій ємності 16 електльному колекторі 6 утворюється надлишковий тиск розварюванням. (0,02-0,07 МПа), а у всмоктуючому колекторі - розДегазаційна установка працює наступним чирідження (до 0,02 МПа), в нижній ємності 16 утвоном. рюється різниця тисків, а саме, тиск в патрубку 22 На підготовчому етапі роботи дегазаційна усперевищує тиск в патрубку 23 на величину не тановка за допомогою зв'язаного з вакуум-насосом менш ніж 0,02 МПа. Завдяки цьому вода із нижньої 1 всмоктуючого колектора 5 підключається до деємності 16 видавлюється через патрубок 23 по газаційної свердловини, а бак 4 наповнюється гнучкому рукаву 27 у всмоктуючий колектор 5 і водою (Фіг.1 і 2). далі в замкнений контур циркуляції дегазаційної Робочий цикл починається з включення вакуустановки (Фіг.3 і 5). При цьому вода, що витікає із ум-насоса 1, при цьому у всмоктуючому колекторі сальників 7 і 8 вакуум-насоса 1, як викладено ви5 утворюється вакуум. Газоповітряна суміш з дегаще, продовжує надходити у верхню ємність 15 і заційної свердловини через всмоктуючий колектор накопичується в ній. Після спорожнювання ниж5 надходить до вакуум-насоса 1, де змішується з ньої ємності 16 вентилі на патрубках 22 і 23 закриводою, і через нагнітальний колектор 6 по трубоваються, а на патрубках 20 і 24 відкриваються. проводу 28 надходить до водовідділювача 2 (Фіг.1 При цьому вода із сальників 7 і 8 знову починає і 2). У водовідділювачі 2 відбувається відділення надходити через верхню ємність 15 у нижню ємводи від газоповітряної суміші, при цьому остання ність 16 і після її заповнення цикл повторюється через трубопровід 29 виходить в атмосферу. На(Фіг.5). гріта у вакуум-насосі 1 вода з водовідділювача 2 В разі необхідності зливу води, що знаходитьпо трубопроводу 30 надходить до першого теплося у вакуум-насосі, при тимчасовій зупинці роботи обмінного блока водоохолоджувача, а саме до установки, вентиль на патрубку 21 відкривається і радіатора 3, де вона охолоджується вентилятовода з вакуум-насоса 1 самопливом по рукаву 25 ром. З виходу першого теплообмінного блока вода надходить у нижню ємність 16 і накопичується в по трубопроводу 31 надходить до другого теплоній (Фіг.2). При поновлюванні роботи установки ця обмінного блока, а саме до бака 4, де охолоджувода знову надходить в замкнений контур циркується до необхідної робочої температури. Далі ляції дегазаційної установки. 7 45410 8 9 Комп’ютерна верстка Г. Паяльніков 45410 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDegassing installation
Автори англійськоюBudnik Andrii Vasyliovych, Hamaiunov Volodymyr Vasyliovych, Levchynskyi Hryhorii Semenovych, Skobelkin Volodymyr Illich, Shakhnazarov Heorhii Nodarovych
Назва патенту російськоюДегазационная установка
Автори російськоюБудник Андрей Васильевич, Гамаюнов Владимир Васильевич, Левчинский Григорий Семенович, Скобелкин Владимир Ильич, Шахназаров Георгий Нодарович
МПК / Мітки
МПК: E21F 7/00
Мітки: установка, дегазаційна
