Пересувний пристрій для вирівнювання поверхні

Номер патенту: 53838

Опубліковано: 25.10.2010

Автори: Легкий Сергій Іванович, Легка Наталія Василівна

Завантажити PDF файл.

Формула / Реферат

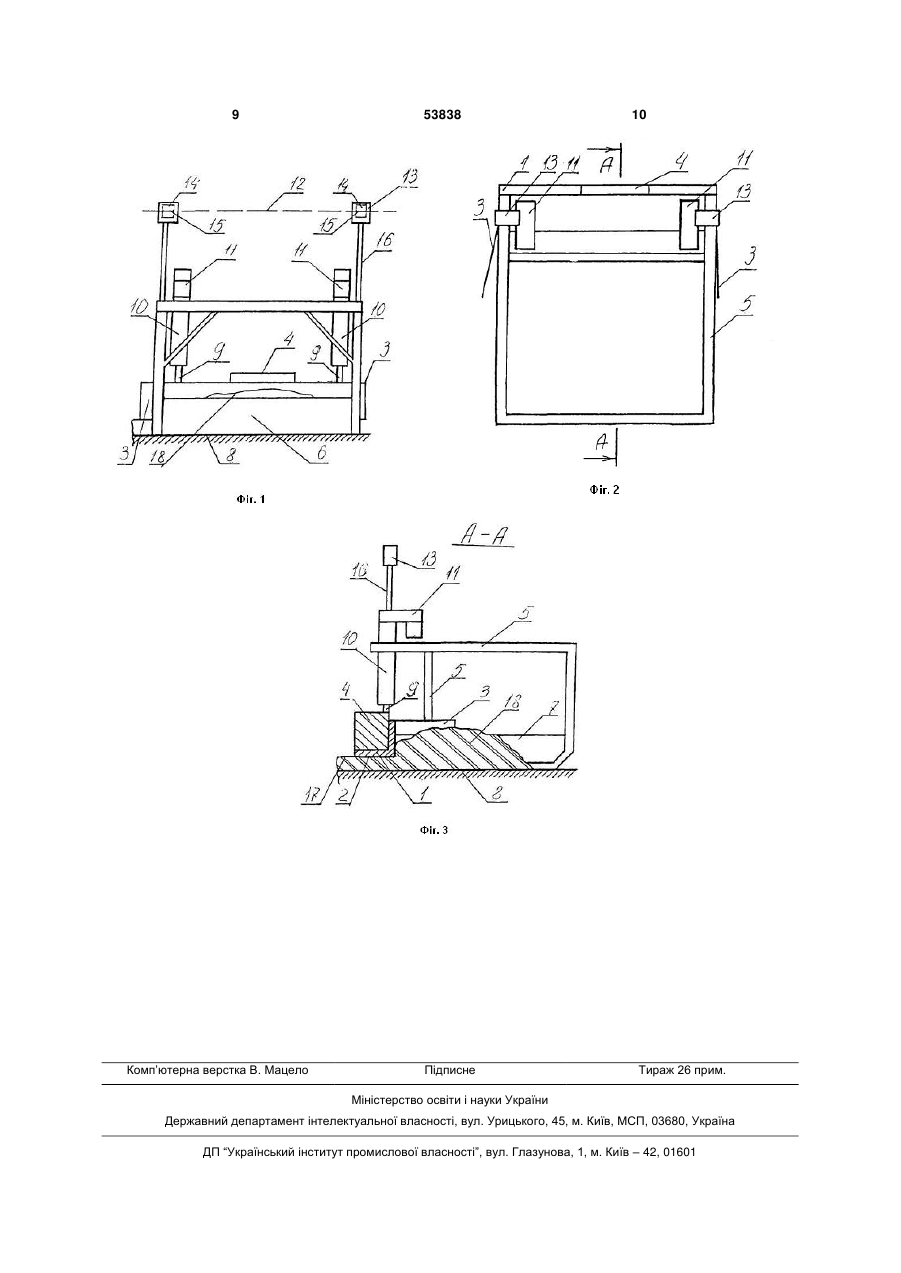

1. Пересувний пристрій для вирівнювання поверхні, який відрізняється тим, що складається з засобу для вирівнювання, з засобу для переміщення засобу для вирівнювання, з принаймні двох розміщених на відстані засобів для лінійного переміщення, кожен з яких поєднаний нерухомою частиною з засобом для переміщення засобу для вирівнювання, а рухомою частиною з засобом для вирівнювання, з індикатора положення, що містить лазер, виконаний з можливістю визначення своїм випромінюванням площини під потрібним кутом до горизонту, та вказівник для випромінювання лазера, який містить принаймні два електронно-оптичні приймачі, встановлені на відстані або на засобі для вирівнювання і/або на засобах, що постійно пов'язані з ним, і/або на засобах для лінійного переміщення, і/або на засобах, що пов'язані з ними, так, що їх візири знаходяться на однаковій відстані і паралельні до робочої поверхні засобу для вирівнювання, з принаймні двох засобів для управління і регулювання роботи приводу, кожен з яких пов'язаний з відповідним засобом для лінійного переміщення і з відповідним електронно-оптичним приймачем вказівника для випромінювання лазера.

2. Пристрій за п. 1, який відрізняється тим, що засіб для вирівнювання являє собою правило і/або віброрейку.

3. Пристрій за п. 1, який відрізняється тим, що засіб для вирівнювання являє собою кутник.

4. Пристрій за п. 3, який відрізняється тим, що до кутника приєднано рухомі пластини і/або вібродвигун.

5. Пристрій за будь-яким з пп. 1-4, який відрізняється тим, що засіб для переміщення засобу для вирівнювання являє собою рухомий механізм.

6. Пристрій за п. 5, який відрізняється тим, що засіб для переміщення засобу для вирівнювання додатково містить засіб для прийому матеріалу.

7. Пристрій за будь-яким з пп. 1-4, який відрізняється тим, що засіб для переміщення засобу для вирівнювання виконаний у вигляді засобу для прийому матеріалу.

8. Пристрій за будь-яким з пп. 6, 7, який відрізняється тим, що засіб для прийому матеріалу виконаний у вигляді жорсткої ємності без дна, яка містить раму, лицьову, бокові, задню стінки, виконані з металевого листа.

9. Пристрій за п. 8, який відрізняється тим, що задня стінка засобу для прийому матеріалу виконана з можливістю переміщення донизу/доверху.

10. Пристрій за будь-яким з пп. 7-9, який відрізняється тим, що засіб для прийому матеріалу виконаний з можливістю ручного переміщення вздовж обробної поверхні з тертям ковзання або кочення.

11. Пристрій за будь-яким з пп. 7-9, який відрізняється тим, що засіб для прийому матеріалу виконаний з можливістю переміщення вздовж обробної поверхні з тертям ковзання або кочення і містить механізм для переміщення засобу для прийому матеріалу.

12. Пристрій за п. 11, який відрізняється тим, що механізм для переміщення засобу для прийому матеріалу має привід, виконаний з можливістю або ручного керування, або керування засобом для управління і регулювання роботи приводу.

13. Пристрій за будь-яким з пп. 1-12, який відрізняється тим, що засіб для лінійного переміщення являє собою або лінійний модуль, або лінійний електродвигун.

14. Пристрій за будь-яким з пп. 1-13, який відрізняється тим, що індикатор положення містить лінійний або ротаційний лазер.

15. Пристрій за п. 14, який відрізняється тим, що лазер індикатора положення являє собою саморегульований лазер.

16. Пристрій за будь-яким з пп. 1-15, який відрізняється тим, що кожен електронно-оптичний приймач вказівника для випромінювання лазера виконаний з можливістю повороту навколо осі, що перпендикулярна площині, що визначена випромінюванням лазера індикатора положення.

17. Пристрій за будь-яким з пп. 1-16, який відрізняється тим, що кожен електронно-оптичний приймач вказівника для випромінювання лазера виконаний з можливістю створення сигналу з його світлочутливої зони під дією випромінювання лазера індикатора положення.

18. Пристрій за будь-яким з пп. 1-17, який відрізняється тим, що засіб для управління і регулювання роботи приводу виконаний з можливістю вмикання/вимикання приводу засобу для прямолінійного переміщення рухомої ланки вздовж напрямної лінійного модуля або лінійного електродвигуна під дією сигналів, що створені пов'язаним з ним електронно-оптичним приймачем вказівника для випромінювання лазера.

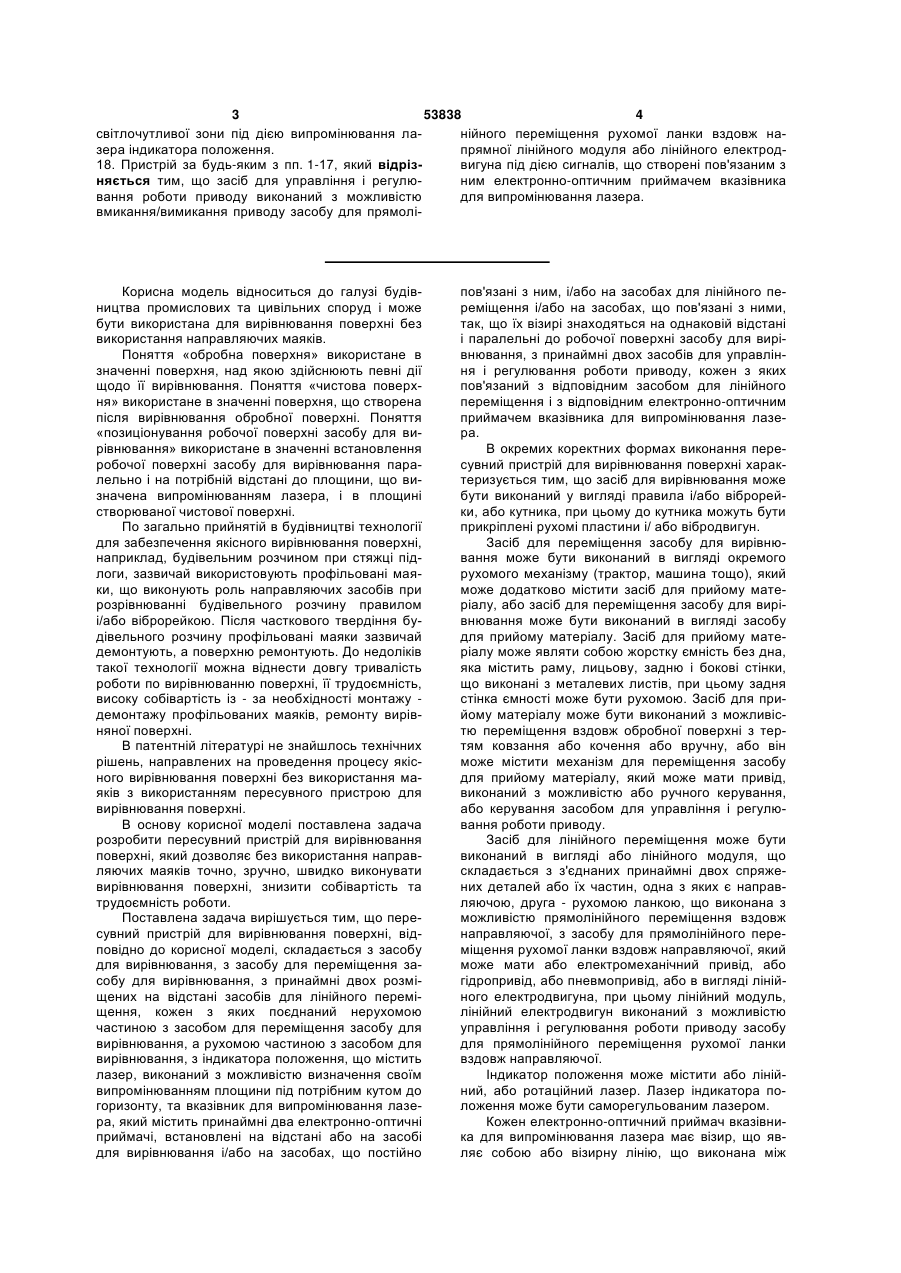

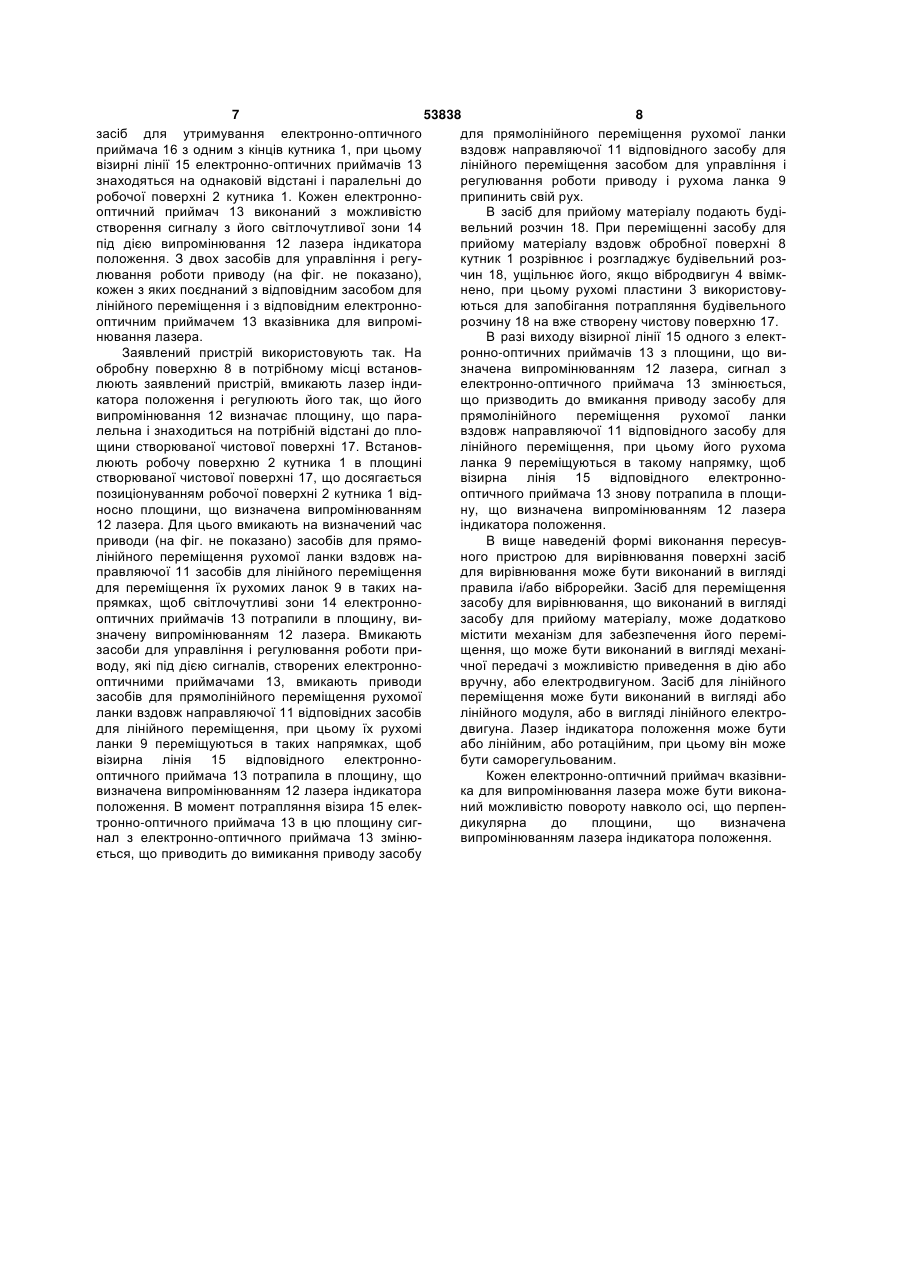

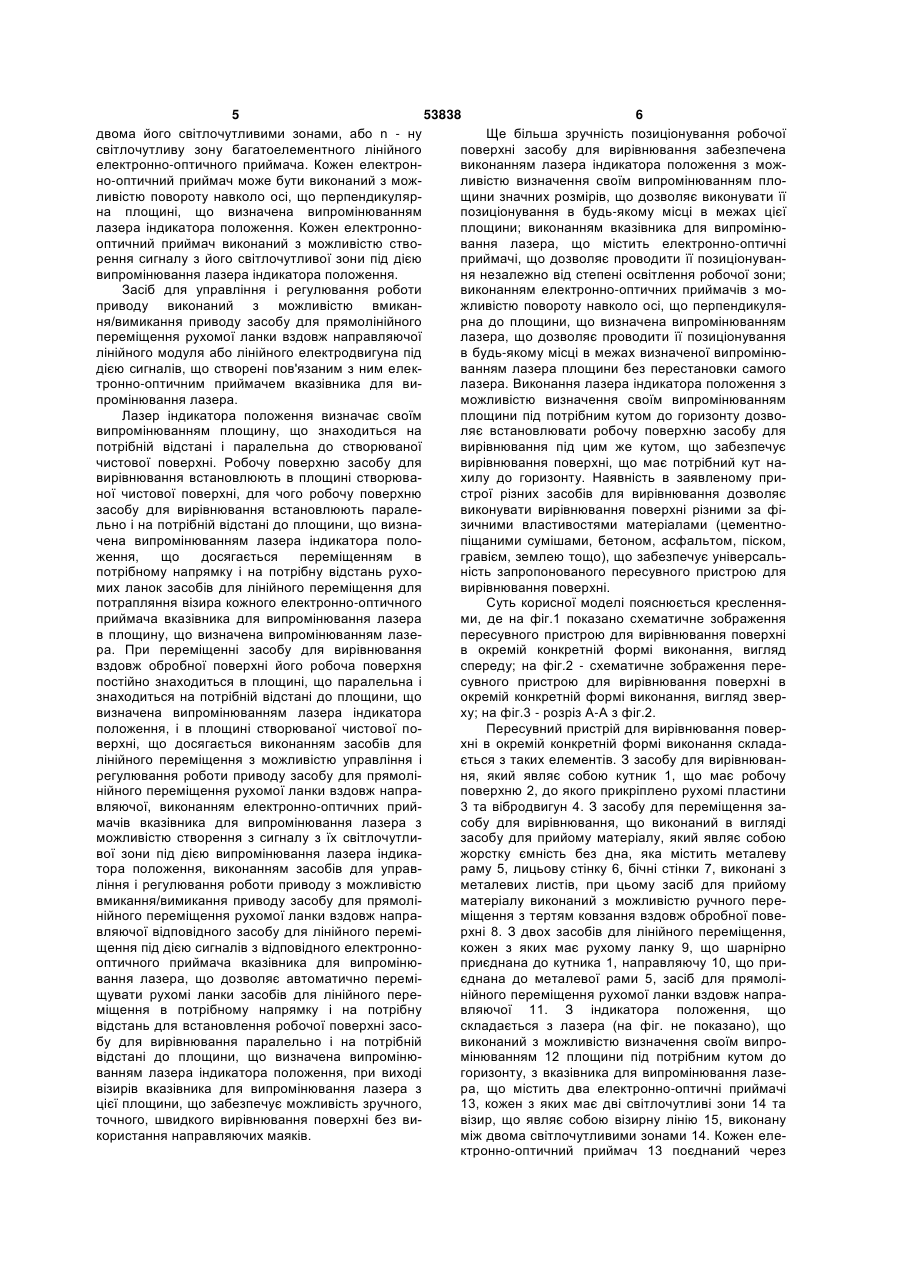

Текст

1. Пересувний пристрій для вирівнювання поверхні, який відрізняється тим, що складається з засобу для вирівнювання, з засобу для переміщення засобу для вирівнювання, з принаймні двох розміщених на відстані засобів для лінійного переміщення, кожен з яких поєднаний нерухомою частиною з засобом для переміщення засобу для вирівнювання, а рухомою частиною з засобом для вирівнювання, з індикатора положення, що містить лазер, виконаний з можливістю визначення своїм випромінюванням площини під потрібним кутом до горизонту, та вказівник для випромінювання лазера, який містить принаймні два електронно-оптичні приймачі, встановлені на відстані або на засобі для вирівнювання і/або на засобах, що постійно пов'язані з ним, і/або на засобах для лінійного переміщення, і/або на засобах, що пов'язані з ними, так, що їх візири знаходяться на однаковій відстані і паралельні до робочої поверхні засобу для вирівнювання, з принаймні двох засобів для управління і регулювання роботи приводу, кожен з яких пов'язаний з відповідним засобом для лінійного переміщення і з відповідним електронно-оптичним приймачем вказівника для випромінювання лазера. 2. Пристрій за п. 1, який відрізняється тим, що засіб для вирівнювання являє собою правило і/або віброрейку. 3. Пристрій за п. 1, який відрізняється тим, що засіб для вирівнювання являє собою кутник. 4. Пристрій за п. 3, який відрізняється тим, що до кутника приєднано рухомі пластини і/або вібродвигун. 5. Пристрій за будь-яким з пп. 1-4, який відрізняється тим, що засіб для переміщення засобу для вирівнювання являє собою рухомий механізм. 6. Пристрій за п. 5, який відрізняється тим, що засіб для переміщення засобу для вирівнювання додатково містить засіб для прийому матеріалу. 2 (19) 1 3 53838 4 світлочутливої зони під дією випромінювання ланійного переміщення рухомої ланки вздовж назера індикатора положення. прямної лінійного модуля або лінійного електрод18. Пристрій за будь-яким з пп. 1-17, який відрізвигуна під дією сигналів, що створені пов'язаним з няється тим, що засіб для управління і регулюним електронно-оптичним приймачем вказівника вання роботи приводу виконаний з можливістю для випромінювання лазера. вмикання/вимикання приводу засобу для прямолі Корисна модель відноситься до галузі будівництва промислових та цивільних споруд і може бути використана для вирівнювання поверхні без використання направляючих маяків. Поняття «обробна поверхня» використане в значенні поверхня, над якою здійснюють певні дії щодо її вирівнювання. Поняття «чистова поверхня» використане в значенні поверхня, що створена після вирівнювання обробної поверхні. Поняття «позиціонування робочої поверхні засобу для вирівнювання» використане в значенні встановлення робочої поверхні засобу для вирівнювання паралельно і на потрібній відстані до площини, що визначена випромінюванням лазера, і в площині створюваної чистової поверхні. По загально прийнятій в будівництві технології для забезпечення якісного вирівнювання поверхні, наприклад, будівельним розчином при стяжці підлоги, зазвичай використовують профільовані маяки, що виконують роль направляючих засобів при розрівнюванні будівельного розчину правилом і/або віброрейкою. Після часткового твердіння будівельного розчину профільовані маяки зазвичай демонтують, а поверхню ремонтують. До недоліків такої технології можна віднести довгу тривалість роботи по вирівнюванню поверхні, її трудоємність, високу собівартість із - за необхідності монтажу демонтажу профільованих маяків, ремонту вирівняної поверхні. В патентній літературі не знайшлось технічних рішень, направлених на проведення процесу якісного вирівнювання поверхні без використання маяків з використанням пересувного пристрою для вирівнювання поверхні. В основу корисної моделі поставлена задача розробити пересувний пристрій для вирівнювання поверхні, який дозволяє без використання направляючих маяків точно, зручно, швидко виконувати вирівнювання поверхні, знизити собівартість та трудоємність роботи. Поставлена задача вирішується тим, що пересувний пристрій для вирівнювання поверхні, відповідно до корисної моделі, складається з засобу для вирівнювання, з засобу для переміщення засобу для вирівнювання, з принаймні двох розміщених на відстані засобів для лінійного переміщення, кожен з яких поєднаний нерухомою частиною з засобом для переміщення засобу для вирівнювання, а рухомою частиною з засобом для вирівнювання, з індикатора положення, що містить лазер, виконаний з можливістю визначення своїм випромінюванням площини під потрібним кутом до горизонту, та вказівник для випромінювання лазера, який містить принаймні два електронно-оптичні приймачі, встановлені на відстані або на засобі для вирівнювання і/або на засобах, що постійно пов'язані з ним, і/або на засобах для лінійного переміщення і/або на засобах, що пов'язані з ними, так, що їх візирі знаходяться на однаковій відстані і паралельні до робочої поверхні засобу для вирівнювання, з принаймні двох засобів для управління і регулювання роботи приводу, кожен з яких пов'язаний з відповідним засобом для лінійного переміщення і з відповідним електронно-оптичним приймачем вказівника для випромінювання лазера. В окремих коректних формах виконання пересувний пристрій для вирівнювання поверхні характеризується тим, що засіб для вирівнювання може бути виконаний у вигляді правила і/або віброрейки, або кутника, при цьому до кутника можуть бути прикріплені рухомі пластини і/ або вібродвигун. Засіб для переміщення засобу для вирівнювання може бути виконаний в вигляді окремого рухомого механізму (трактор, машина тощо), який може додатково містити засіб для прийому матеріалу, або засіб для переміщення засобу для вирівнювання може бути виконаний в вигляді засобу для прийому матеріалу. Засіб для прийому матеріалу може являти собою жорстку ємність без дна, яка містить раму, лицьову, задню і бокові стінки, що виконані з металевих листів, при цьому задня стінка ємності може бути рухомою. Засіб для прийому матеріалу може бути виконаний з можливістю переміщення вздовж обробної поверхні з тертям ковзання або кочення або вручну, або він може містити механізм для переміщення засобу для прийому матеріалу, який може мати привід, виконаний з можливістю або ручного керування, або керування засобом для управління і регулювання роботи приводу. Засіб для лінійного переміщення може бути виконаний в вигляді або лінійного модуля, що складається з з'єднаних принаймні двох спряжених деталей або їх частин, одна з яких є направляючою, друга - рухомою ланкою, що виконана з можливістю прямолінійного переміщення вздовж направляючої, з засобу для прямолінійного переміщення рухомої ланки вздовж направляючої, який може мати або електромеханічний привід, або гідропривід, або пневмопривід, або в вигляді лінійного електродвигуна, при цьому лінійний модуль, лінійний електродвигун виконаний з можливістю управління і регулювання роботи приводу засобу для прямолінійного переміщення рухомої ланки вздовж направляючої. Індикатор положення може містити або лінійний, або ротаційний лазер. Лазер індикатора положення може бути саморегульованим лазером. Кожен електронно-оптичний приймач вказівника для випромінювання лазера має візир, що являє собою або візирну лінію, що виконана між 5 53838 6 двома його світлочутливими зонами, або n - ну Ще більша зручність позиціонування робочої світлочутливу зону багатоелементного лінійного поверхні засобу для вирівнювання забезпечена електронно-оптичного приймача. Кожен електронвиконанням лазера індикатора положення з можно-оптичний приймач може бути виконаний з можливістю визначення своїм випромінюванням плоливістю повороту навколо осі, що перпендикулярщини значних розмірів, що дозволяє виконувати її на площині, що визначена випромінюванням позиціонування в будь-якому місці в межах цієї лазера індикатора положення. Кожен електронноплощини; виконанням вказівника для випромінюоптичний приймач виконаний з можливістю ствовання лазера, що містить електронно-оптичні рення сигналу з його світлочутливої зони під дією приймачі, що дозволяє проводити її позиціонуванвипромінювання лазера індикатора положення. ня незалежно від степені освітлення робочої зони; Засіб для управління і регулювання роботи виконанням електронно-оптичних приймачів з моприводу виконаний з можливістю вмиканжливістю повороту навколо осі, що перпендикуляня/вимикання приводу засобу для прямолінійного рна до площини, що визначена випромінюванням переміщення рухомої ланки вздовж направляючої лазера, що дозволяє проводити її позиціонування лінійного модуля або лінійного електродвигуна під в будь-якому місці в межах визначеної випромінюдією сигналів, що створені пов'язаним з ним елекванням лазера площини без перестановки самого тронно-оптичним приймачем вказівника для вилазера. Виконання лазера індикатора положення з промінювання лазера. можливістю визначення своїм випромінюванням Лазер індикатора положення визначає своїм площини під потрібним кутом до горизонту дозвовипромінюванням площину, що знаходиться на ляє встановлювати робочу поверхню засобу для потрібній відстані і паралельна до створюваної вирівнювання під цим же кутом, що забезпечує чистової поверхні. Робочу поверхню засобу для вирівнювання поверхні, що має потрібний кут навирівнювання встановлюють в площині створювахилу до горизонту. Наявність в заявленому приної чистової поверхні, для чого робочу поверхню строї різних засобів для вирівнювання дозволяє засобу для вирівнювання встановлюють паралевиконувати вирівнювання поверхні різними за фільно і на потрібній відстані до площини, що визназичними властивостями матеріалами (цементночена випромінюванням лазера індикатора полопіщаними сумішами, бетоном, асфальтом, піском, ження, що досягається переміщенням в гравієм, землею тощо), що забезпечує універсальпотрібному напрямку і на потрібну відстань рухоність запропонованого пересувного пристрою для мих ланок засобів для лінійного переміщення для вирівнювання поверхні. потрапляння візира кожного електронно-оптичного Суть корисної моделі пояснюється кресленняприймача вказівника для випромінювання лазера ми, де на фіг.1 показано схематичне зображення в площину, що визначена випромінюванням лазепересувного пристрою для вирівнювання поверхні ра. При переміщенні засобу для вирівнювання в окремій конкретній формі виконання, вигляд вздовж обробної поверхні його робоча поверхня спереду; на фіг.2 - схематичне зображення перепостійно знаходиться в площині, що паралельна і сувного пристрою для вирівнювання поверхні в знаходиться на потрібній відстані до площини, що окремій конкретній формі виконання, вигляд звервизначена випромінюванням лазера індикатора ху; на фіг.3 - розріз А-А з фіг.2. положення, і в площині створюваної чистової поПересувний пристрій для вирівнювання поверверхні, що досягається виконанням засобів для хні в окремій конкретній формі виконання складалінійного переміщення з можливістю управління і ється з таких елементів. З засобу для вирівнюванрегулювання роботи приводу засобу для прямоліня, який являє собою кутник 1, що має робочу нійного переміщення рухомої ланки вздовж напраповерхню 2, до якого прикріплено рухомі пластини вляючої, виконанням електронно-оптичних прий3 та вібродвигун 4. З засобу для переміщення замачів вказівника для випромінювання лазера з собу для вирівнювання, що виконаний в вигляді можливістю створення з сигналу з їх світлочутлизасобу для прийому матеріалу, який являє собою вої зони під дією випромінювання лазера індикажорстку ємність без дна, яка містить металеву тора положення, виконанням засобів для управраму 5, лицьову стінку 6, бічні стінки 7, виконані з ління і регулювання роботи приводу з можливістю металевих листів, при цьому засіб для прийому вмикання/вимикання приводу засобу для прямоліматеріалу виконаний з можливістю ручного перенійного переміщення рухомої ланки вздовж напраміщення з тертям ковзання вздовж обробної повевляючої відповідного засобу для лінійного перемірхні 8. З двох засобів для лінійного переміщення, щення під дією сигналів з відповідного електроннокожен з яких має рухому ланку 9, що шарнірно оптичного приймача вказівника для випромінюприєднана до кутника 1, направляючу 10, що привання лазера, що дозволяє автоматично перемієднана до металевої рами 5, засіб для прямоліщувати рухомі ланки засобів для лінійного перенійного переміщення рухомої ланки вздовж напраміщення в потрібному напрямку і на потрібну вляючої 11. З індикатора положення, що відстань для встановлення робочої поверхні засоскладається з лазера (на фіг. не показано), що бу для вирівнювання паралельно і на потрібній виконаний з можливістю визначення своїм випровідстані до площини, що визначена випромінюмінюванням 12 площини під потрібним кутом до ванням лазера індикатора положення, при виході горизонту, з вказівника для випромінювання лазевізирів вказівника для випромінювання лазера з ра, що містить два електронно-оптичні приймачі цієї площини, що забезпечує можливість зручного, 13, кожен з яких має дві світлочутливі зони 14 та точного, швидкого вирівнювання поверхні без вивізир, що являє собою візирну лінію 15, виконану користання направляючих маяків. між двома світлочутливими зонами 14. Кожен електронно-оптичний приймач 13 поєднаний через 7 53838 8 засіб для утримування електронно-оптичного для прямолінійного переміщення рухомої ланки приймача 16 з одним з кінців кутника 1, при цьому вздовж направляючої 11 відповідного засобу для візирні лінії 15 електронно-оптичних приймачів 13 лінійного переміщення засобом для управління і знаходяться на однаковій відстані і паралельні до регулювання роботи приводу і рухома ланка 9 робочої поверхні 2 кутника 1. Кожен електронноприпинить свій рух. оптичний приймач 13 виконаний з можливістю В засіб для прийому матеріалу подають будістворення сигналу з його світлочутливої зони 14 вельний розчин 18. При переміщенні засобу для під дією випромінювання 12 лазера індикатора прийому матеріалу вздовж обробної поверхні 8 положення. З двох засобів для управління і регукутник 1 розрівнює і розгладжує будівельний розлювання роботи приводу (на фіг. не показано), чин 18, ущільнює його, якщо вібродвигун 4 ввімккожен з яких поєднаний з відповідним засобом для нено, при цьому рухомі пластини 3 використовулінійного переміщення і з відповідним електронноються для запобігання потрапляння будівельного оптичним приймачем 13 вказівника для випромірозчину 18 на вже створену чистову поверхню 17. нювання лазера. В разі виходу візирної лінії 15 одного з електЗаявлений пристрій використовують так. На ронно-оптичних приймачів 13 з площини, що виобробну поверхню 8 в потрібному місці встановзначена випромінюванням 12 лазера, сигнал з люють заявлений пристрій, вмикають лазер індиелектронно-оптичного приймача 13 змінюється, катора положення і регулюють його так, що його що призводить до вмикання приводу засобу для випромінювання 12 визначає площину, що парапрямолінійного переміщення рухомої ланки лельна і знаходиться на потрібній відстані до пловздовж направляючої 11 відповідного засобу для щини створюваної чистової поверхні 17. Встановлінійного переміщення, при цьому його рухома люють робочу поверхню 2 кутника 1 в площині ланка 9 переміщуються в такому напрямку, щоб створюваної чистової поверхні 17, що досягається візирна лінія 15 відповідного електроннопозиціонуванням робочої поверхні 2 кутника 1 відоптичного приймача 13 знову потрапила в площиносно площини, що визначена випромінюванням ну, що визначена випромінюванням 12 лазера 12 лазера. Для цього вмикають на визначений час індикатора положення. приводи (на фіг. не показано) засобів для прямоВ вище наведеній формі виконання пересувлінійного переміщення рухомої ланки вздовж наного пристрою для вирівнювання поверхні засіб правляючої 11 засобів для лінійного переміщення для вирівнювання може бути виконаний в вигляді для переміщення їх рухомих ланок 9 в таких направила і/або віброрейки. Засіб для переміщення прямках, щоб світлочутливі зони 14 електроннозасобу для вирівнювання, що виконаний в вигляді оптичних приймачів 13 потрапили в площину, визасобу для прийому матеріалу, може додатково значену випромінюванням 12 лазера. Вмикають містити механізм для забезпечення його перемізасоби для управління і регулювання роботи прищення, що може бути виконаний в вигляді механіводу, які під дією сигналів, створених електронночної передачі з можливістю приведення в дію або оптичними приймачами 13, вмикають приводи вручну, або електродвигуном. Засіб для лінійного засобів для прямолінійного переміщення рухомої переміщення може бути виконаний в вигляді або ланки вздовж направляючої 11 відповідних засобів лінійного модуля, або в вигляді лінійного електродля лінійного переміщення, при цьому їх рухомі двигуна. Лазер індикатора положення може бути ланки 9 переміщуються в таких напрямках, щоб або лінійним, або ротаційним, при цьому він може візирна лінія 15 відповідного електроннобути саморегульованим. оптичного приймача 13 потрапила в площину, що Кожен електронно-оптичний приймач вказівнивизначена випромінюванням 12 лазера індикатора ка для випромінювання лазера може бути виконаположення. В момент потрапляння візира 15 елекний можливістю повороту навколо осі, що перпентронно-оптичного приймача 13 в цю площину сигдикулярна до площини, що визначена нал з електронно-оптичного приймача 13 змінювипромінюванням лазера індикатора положення. ється, що приводить до вимикання приводу засобу 9 Комп’ютерна верстка В. Мацело 53838 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Mobile device for surface leveling

Автори англійською

Lehkyi Serhii Ivanovych, Lehka Natalia Vasylivna

Назва патенту російською

Передвижное устройство для выравнивания поверхности

Автори російською

Легкий Сергей Иванович, Легкая Наталия Васильевна

МПК / Мітки

МПК: E04G 21/18, E04F 21/00

Мітки: вирівнювання, пересувний, поверхні, пристрій
