Спосіб визначення характеристик зернового бункера та розвантажувального пристрою збирального комбайна

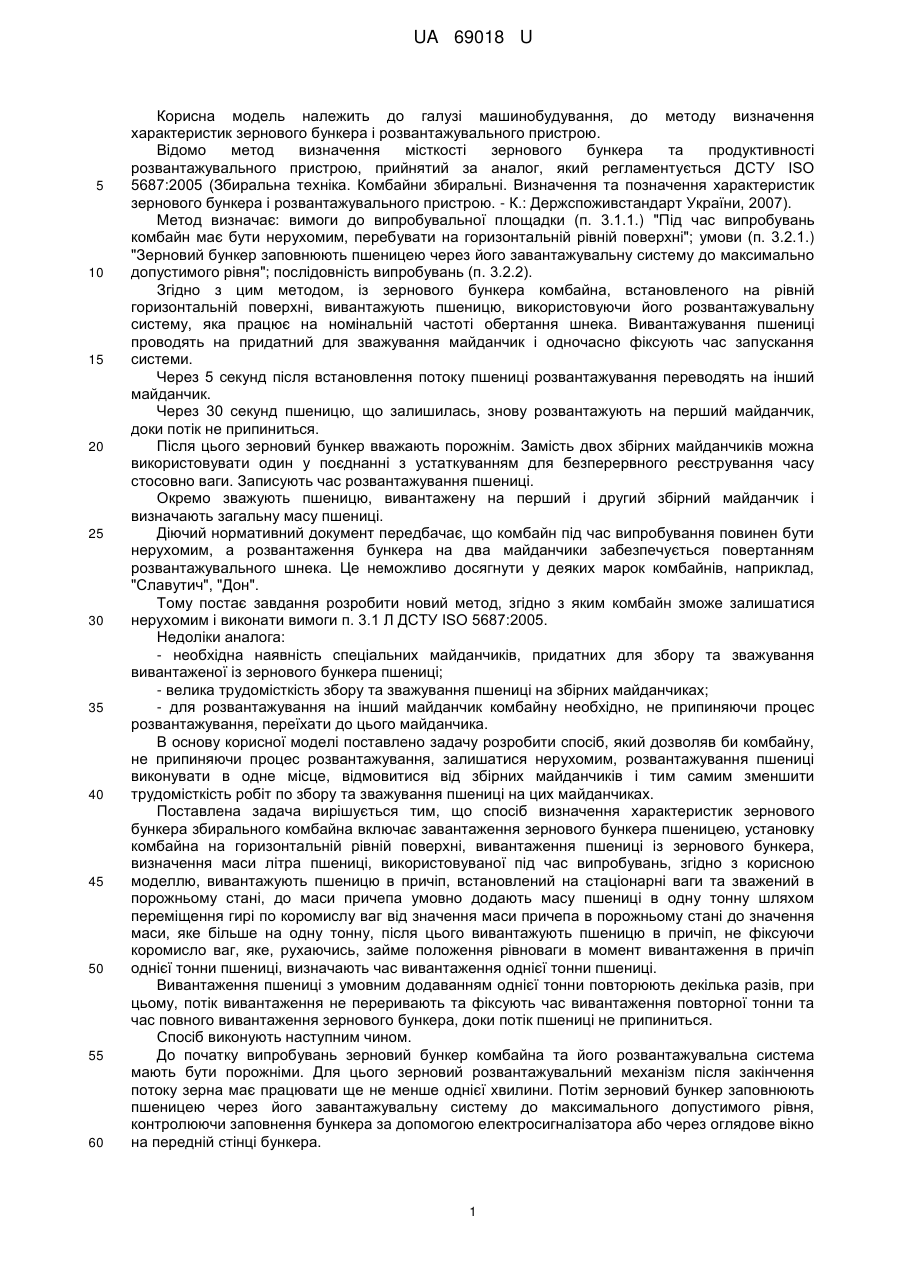

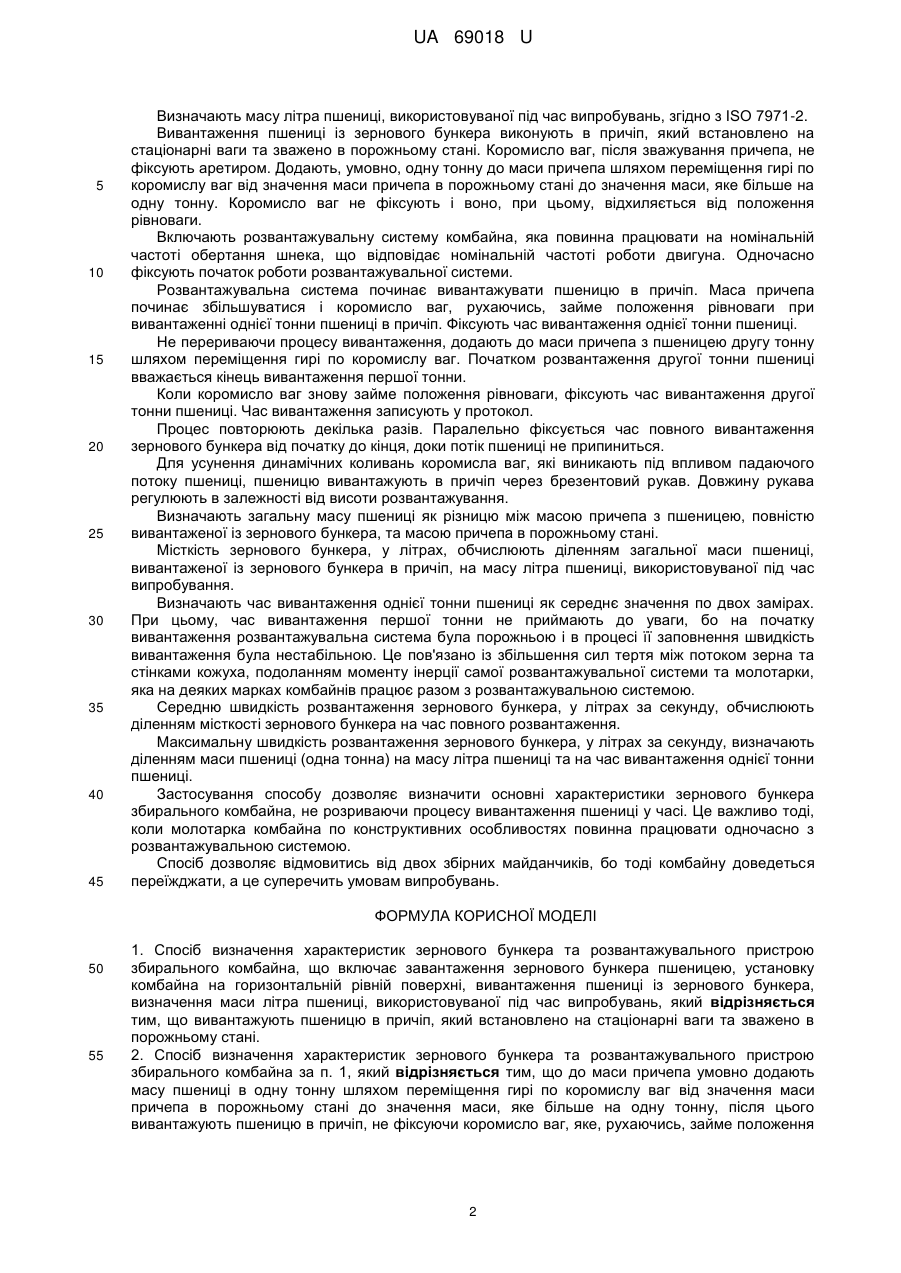

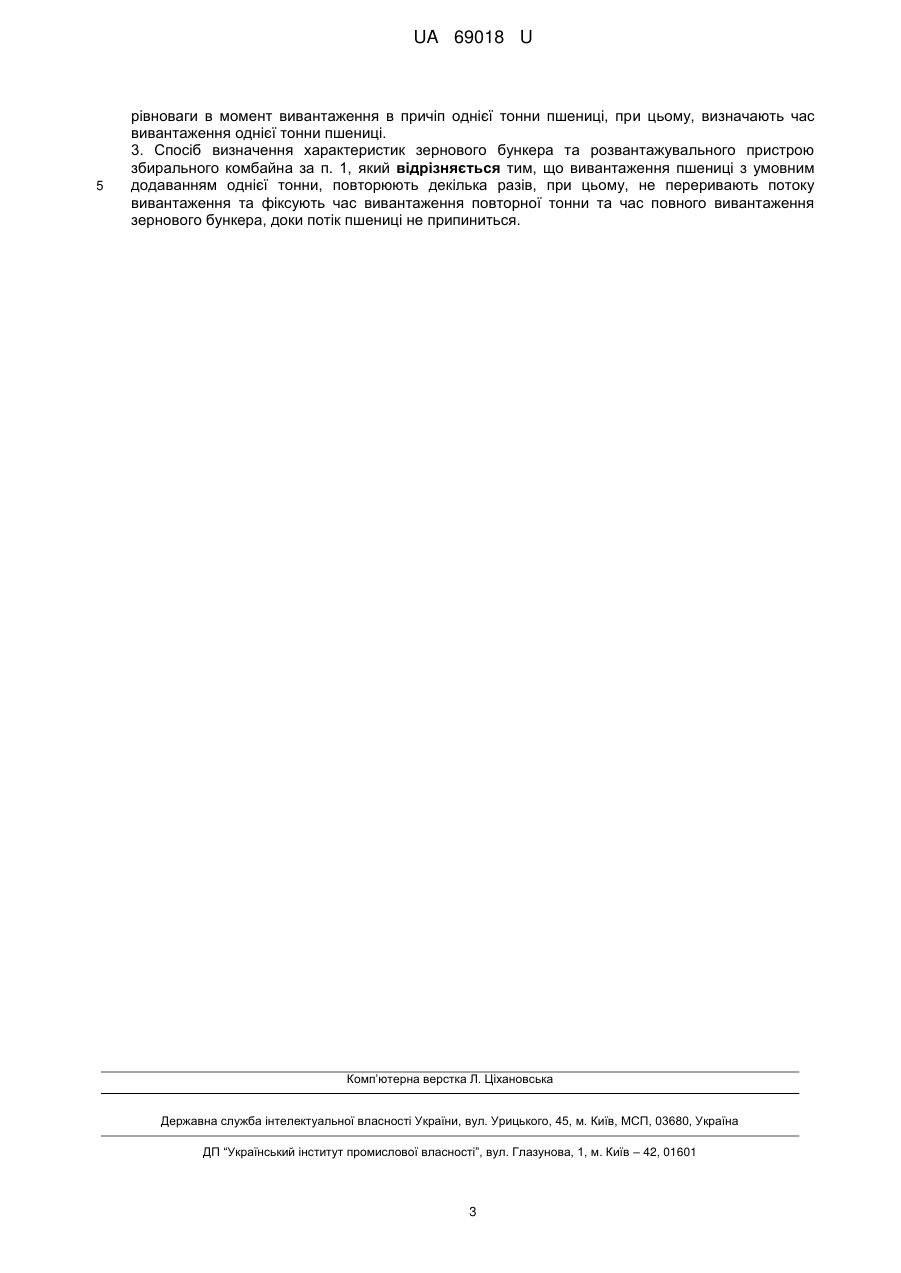

Реферат: Спосіб визначення характеристик зернового бункера та розвантажувального пристрою збирального комбайна, при якому вивантажують пшеницю в причіп, який встановлено на стаціонарні ваги та зважено в порожньому стані. UA 69018 U (12) UA 69018 U UA 69018 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі машинобудування, до методу визначення характеристик зернового бункера і розвантажувального пристрою. Відомо метод визначення місткості зернового бункера та продуктивності розвантажувального пристрою, прийнятий за аналог, який регламентується ДСТУ ISO 5687:2005 (Збиральна техніка. Комбайни збиральні. Визначення та позначення характеристик зернового бункера і розвантажувального пристрою. - К.: Держспоживстандарт України, 2007). Метод визначає: вимоги до випробувальної площадки (п. 3.1.1.) "Під час випробувань комбайн має бути нерухомим, перебувати на горизонтальній рівній поверхні"; умови (п. 3.2.1.) "Зерновий бункер заповнюють пшеницею через його завантажувальну систему до максимально допустимого рівня"; послідовність випробувань (п. 3.2.2). Згідно з цим методом, із зернового бункера комбайна, встановленого на рівній горизонтальній поверхні, вивантажують пшеницю, використовуючи його розвантажувальну систему, яка працює на номінальній частоті обертання шнека. Вивантажування пшениці проводять на придатний для зважування майданчик і одночасно фіксують час запускання системи. Через 5 секунд після встановлення потоку пшениці розвантажування переводять на інший майданчик. Через 30 секунд пшеницю, що залишилась, знову розвантажують на перший майданчик, доки потік не припиниться. Після цього зерновий бункер вважають порожнім. Замість двох збірних майданчиків можна використовувати один у поєднанні з устаткуванням для безперервного реєстрування часу стосовно ваги. Записують час розвантажування пшениці. Окремо зважують пшеницю, вивантажену на перший і другий збірний майданчик і визначають загальну масу пшениці. Діючий нормативний документ передбачає, що комбайн під час випробування повинен бути нерухомим, а розвантаження бункера на два майданчики забезпечується повертанням розвантажувального шнека. Це неможливо досягнути у деяких марок комбайнів, наприклад, "Славутич", "Дон". Тому постає завдання розробити новий метод, згідно з яким комбайн зможе залишатися нерухомим і виконати вимоги п. 3.1 Л ДСТУ ISO 5687:2005. Недоліки аналога: - необхідна наявність спеціальних майданчиків, придатних для збору та зважування вивантаженої із зернового бункера пшениці; - велика трудомісткість збору та зважування пшениці на збірних майданчиках; - для розвантажування на інший майданчик комбайну необхідно, не припиняючи процес розвантажування, переїхати до цього майданчика. В основу корисної моделі поставлено задачу розробити спосіб, який дозволяв би комбайну, не припиняючи процес розвантажування, залишатися нерухомим, розвантажування пшениці виконувати в одне місце, відмовитися від збірних майданчиків і тим самим зменшити трудомісткість робіт по збору та зважування пшениці на цих майданчиках. Поставлена задача вирішується тим, що спосіб визначення характеристик зернового бункера збирального комбайна включає завантаження зернового бункера пшеницею, установку комбайна на горизонтальній рівній поверхні, вивантаження пшениці із зернового бункера, визначення маси літра пшениці, використовуваної під час випробувань, згідно з корисною моделлю, вивантажують пшеницю в причіп, встановлений на стаціонарні ваги та зважений в порожньому стані, до маси причепа умовно додають масу пшениці в одну тонну шляхом переміщення гирі по коромислу ваг від значення маси причепа в порожньому стані до значення маси, яке більше на одну тонну, після цього вивантажують пшеницю в причіп, не фіксуючи коромисло ваг, яке, рухаючись, займе положення рівноваги в момент вивантаження в причіп однієї тонни пшениці, визначають час вивантаження однієї тонни пшениці. Вивантаження пшениці з умовним додаванням однієї тонни повторюють декілька разів, при цьому, потік вивантаження не переривають та фіксують час вивантаження повторної тонни та час повного вивантаження зернового бункера, доки потік пшениці не припиниться. Спосіб виконують наступним чином. До початку випробувань зерновий бункер комбайна та його розвантажувальна система мають бути порожніми. Для цього зерновий розвантажувальний механізм після закінчення потоку зерна має працювати ще не менше однієї хвилини. Потім зерновий бункер заповнюють пшеницею через його завантажувальну систему до максимального допустимого рівня, контролюючи заповнення бункера за допомогою електросигналізатора або через оглядове вікно на передній стінці бункера. 1 UA 69018 U 5 10 15 20 25 30 35 40 45 Визначають масу літра пшениці, використовуваної під час випробувань, згідно з ISO 7971-2. Вивантаження пшениці із зернового бункера виконують в причіп, який встановлено на стаціонарні ваги та зважено в порожньому стані. Коромисло ваг, після зважування причепа, не фіксують аретиром. Додають, умовно, одну тонну до маси причепа шляхом переміщення гирі по коромислу ваг від значення маси причепа в порожньому стані до значення маси, яке більше на одну тонну. Коромисло ваг не фіксують і воно, при цьому, відхиляється від положення рівноваги. Включають розвантажувальну систему комбайна, яка повинна працювати на номінальній частоті обертання шнека, що відповідає номінальній частоті роботи двигуна. Одночасно фіксують початок роботи розвантажувальної системи. Розвантажувальна система починає вивантажувати пшеницю в причіп. Маса причепа починає збільшуватися і коромисло ваг, рухаючись, займе положення рівноваги при вивантаженні однієї тонни пшениці в причіп. Фіксують час вивантаження однієї тонни пшениці. Не перериваючи процесу вивантаження, додають до маси причепа з пшеницею другу тонну шляхом переміщення гирі по коромислу ваг. Початком розвантаження другої тонни пшениці вважається кінець вивантаження першої тонни. Коли коромисло ваг знову займе положення рівноваги, фіксують час вивантаження другої тонни пшениці. Час вивантаження записують у протокол. Процес повторюють декілька разів. Паралельно фіксується час повного вивантаження зернового бункера від початку до кінця, доки потік пшениці не припиниться. Для усунення динамічних коливань коромисла ваг, які виникають під впливом падаючого потоку пшениці, пшеницю вивантажують в причіп через брезентовий рукав. Довжину рукава регулюють в залежності від висоти розвантажування. Визначають загальну масу пшениці як різницю між масою причепа з пшеницею, повністю вивантаженої із зернового бункера, та масою причепа в порожньому стані. Місткість зернового бункера, у літрах, обчислюють діленням загальної маси пшениці, вивантаженої із зернового бункера в причіп, на масу літра пшениці, використовуваної під час випробування. Визначають час вивантаження однієї тонни пшениці як середнє значення по двох замірах. При цьому, час вивантаження першої тонни не приймають до уваги, бо на початку вивантаження розвантажувальна система була порожньою і в процесі її заповнення швидкість вивантаження була нестабільною. Це пов'язано із збільшення сил тертя між потоком зерна та стінками кожуха, подоланням моменту інерції самої розвантажувальної системи та молотарки, яка на деяких марках комбайнів працює разом з розвантажувальною системою. Середню швидкість розвантаження зернового бункера, у літрах за секунду, обчислюють діленням місткості зернового бункера на час повного розвантаження. Максимальну швидкість розвантаження зернового бункера, у літрах за секунду, визначають діленням маси пшениці (одна тонна) на масу літра пшениці та на час вивантаження однієї тонни пшениці. Застосування способу дозволяє визначити основні характеристики зернового бункера збирального комбайна, не розриваючи процесу вивантаження пшениці у часі. Це важливо тоді, коли молотарка комбайна по конструктивних особливостях повинна працювати одночасно з розвантажувальною системою. Спосіб дозволяє відмовитись від двох збірних майданчиків, бо тоді комбайну доведеться переїжджати, а це суперечить умовам випробувань. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Спосіб визначення характеристик зернового бункера та розвантажувального пристрою збирального комбайна, що включає завантаження зернового бункера пшеницею, установку комбайна на горизонтальній рівній поверхні, вивантаження пшениці із зернового бункера, визначення маси літра пшениці, використовуваної під час випробувань, який відрізняється тим, що вивантажують пшеницю в причіп, який встановлено на стаціонарні ваги та зважено в порожньому стані. 2. Спосіб визначення характеристик зернового бункера та розвантажувального пристрою збирального комбайна за п. 1, який відрізняється тим, що до маси причепа умовно додають масу пшениці в одну тонну шляхом переміщення гирі по коромислу ваг від значення маси причепа в порожньому стані до значення маси, яке більше на одну тонну, після цього вивантажують пшеницю в причіп, не фіксуючи коромисло ваг, яке, рухаючись, займе положення 2 UA 69018 U 5 рівноваги в момент вивантаження в причіп однієї тонни пшениці, при цьому, визначають час вивантаження однієї тонни пшениці. 3. Спосіб визначення характеристик зернового бункера та розвантажувального пристрою збирального комбайна за п. 1, який відрізняється тим, що вивантаження пшениці з умовним додаванням однієї тонни, повторюють декілька разів, при цьому, не переривають потоку вивантаження та фіксують час вивантаження повторної тонни та час повного вивантаження зернового бункера, доки потік пшениці не припиниться. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
