Підставка-сушарка кришок посуду

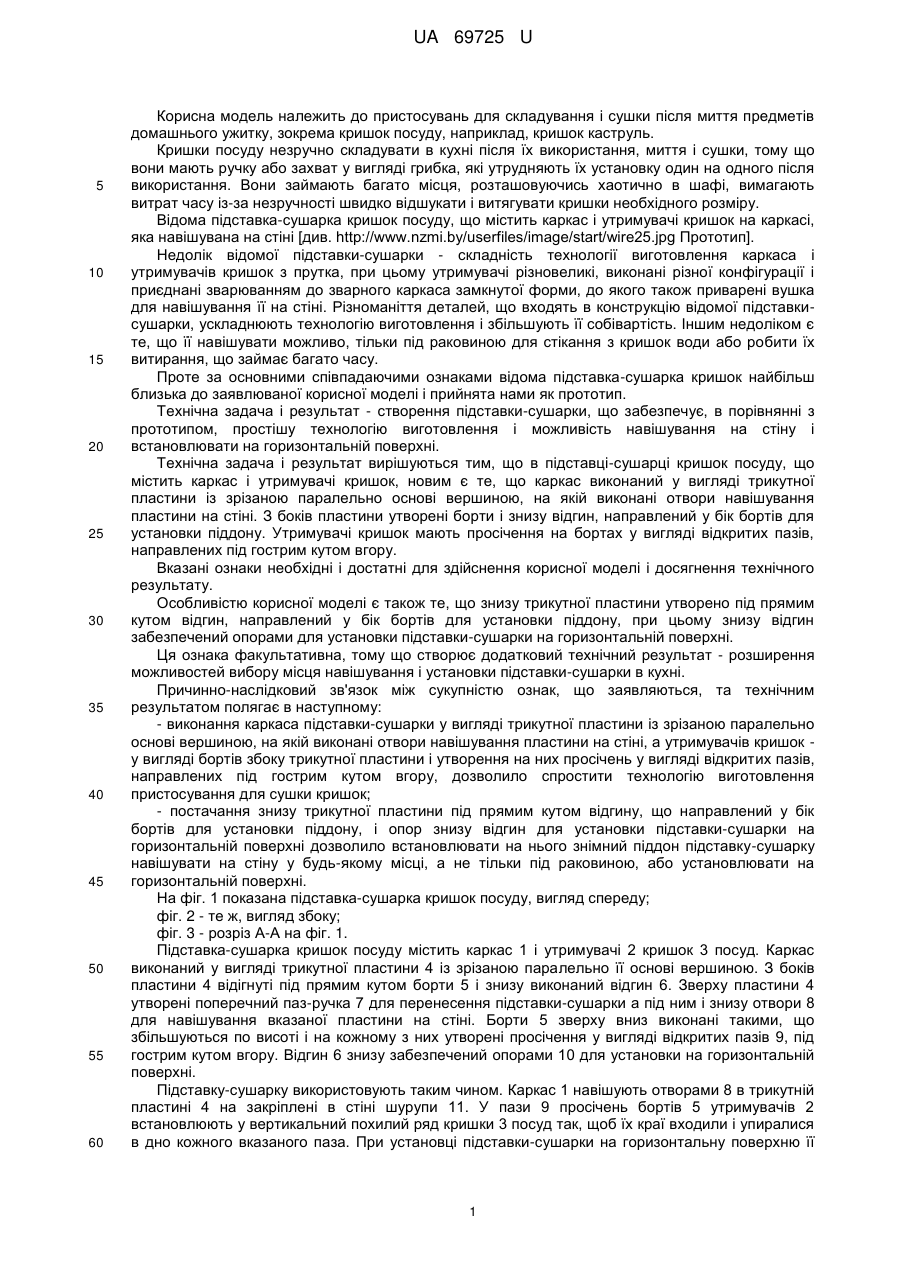

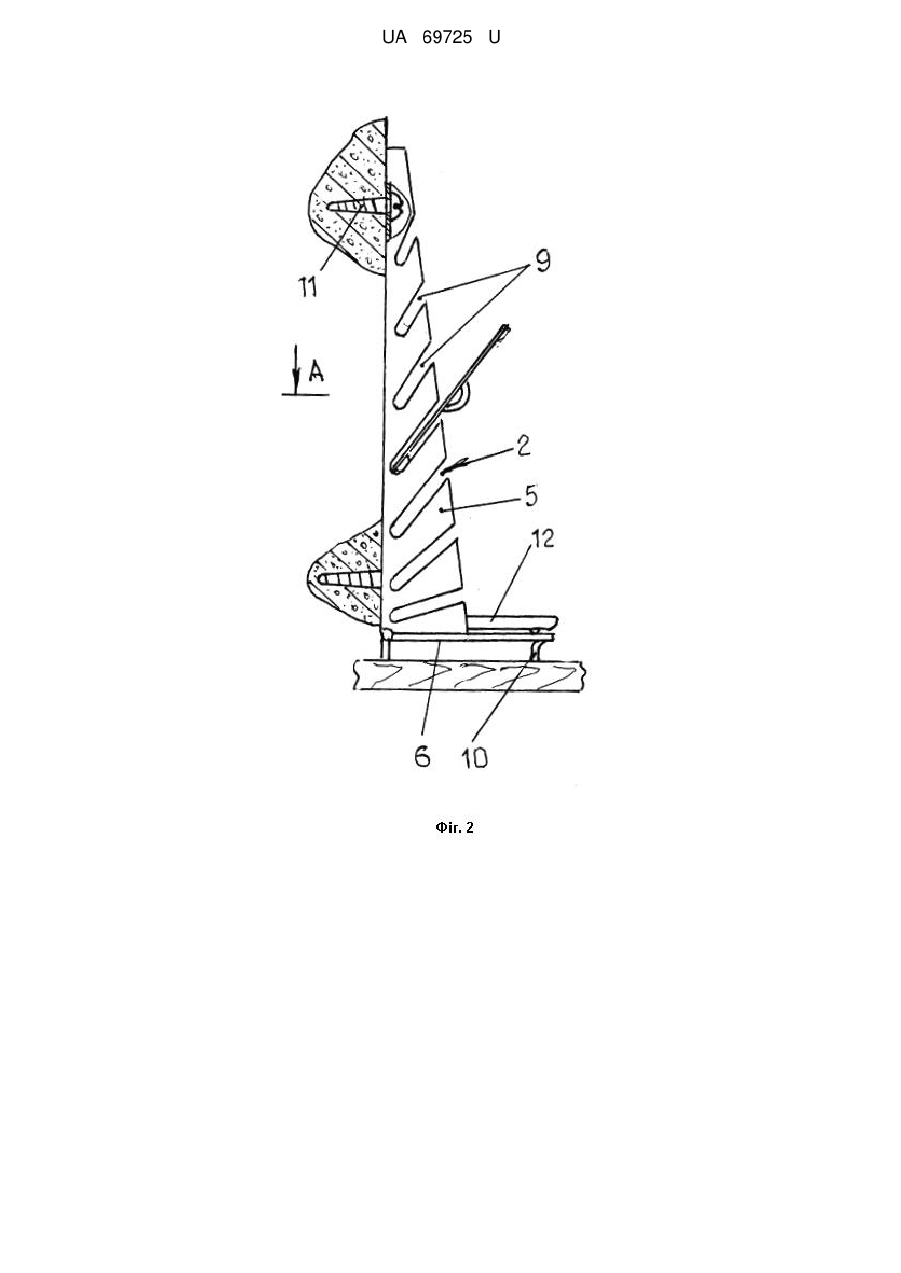

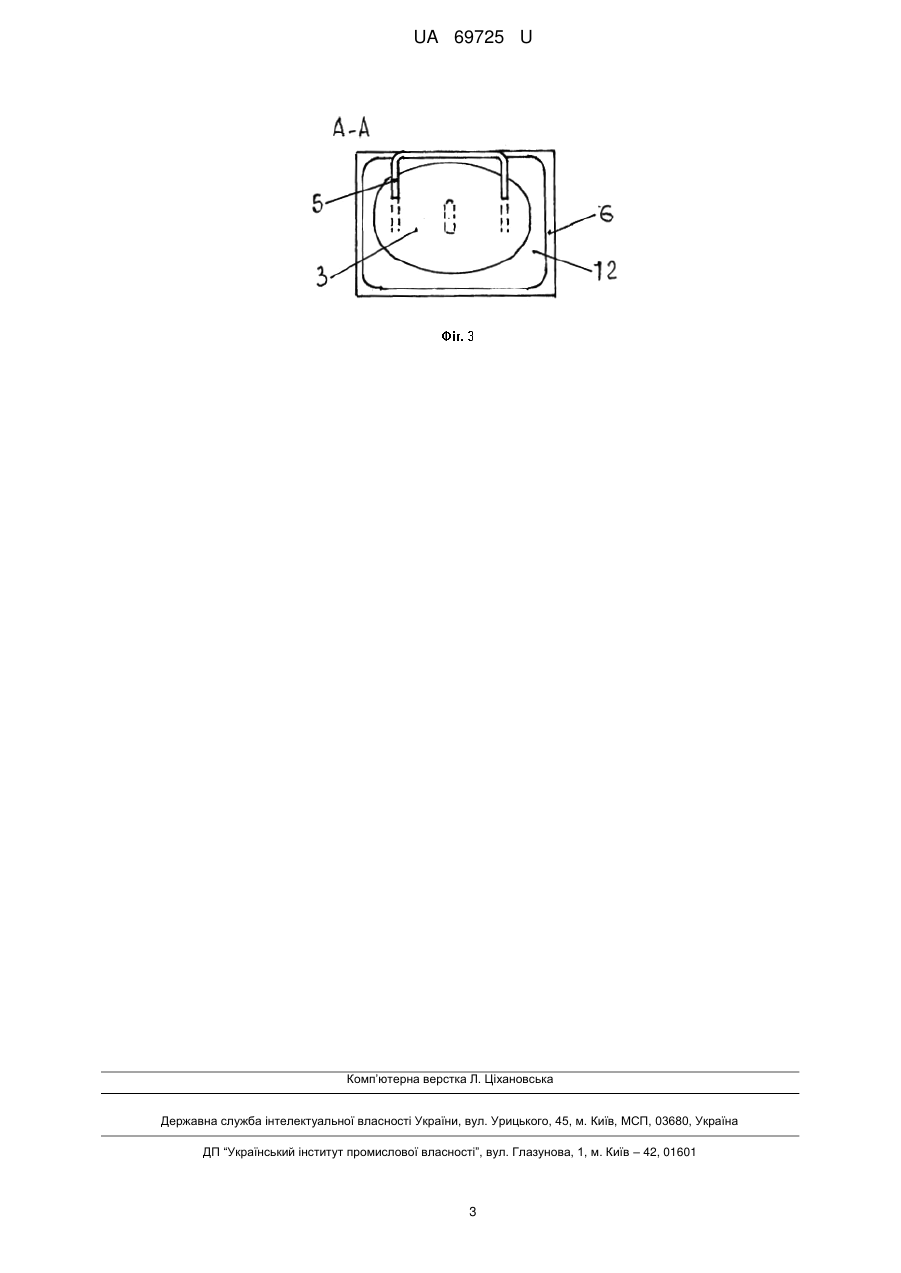

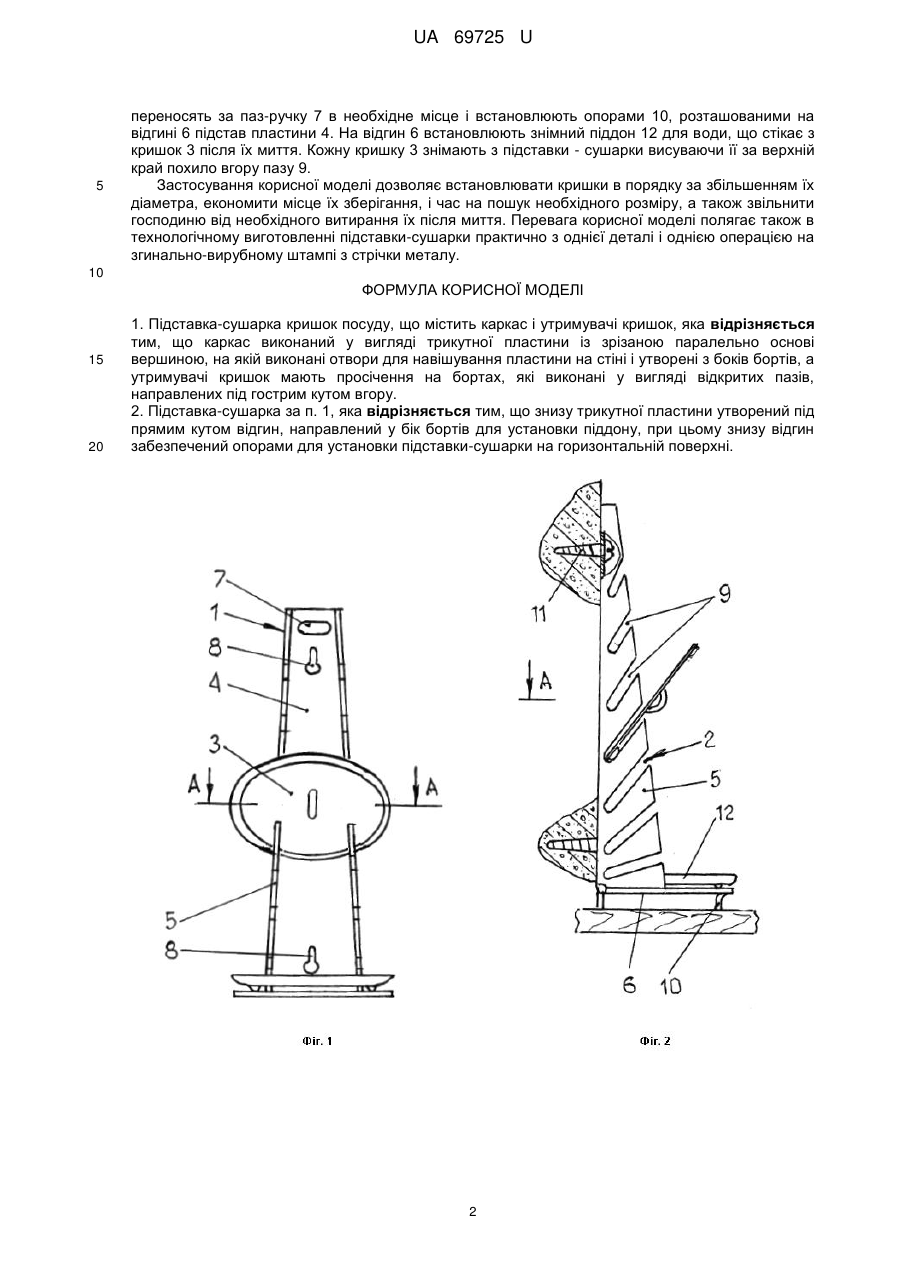

Реферат: UA 69725 U UA 69725 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристосувань для складування і сушки після миття предметів домашнього ужитку, зокрема кришок посуду, наприклад, кришок каструль. Кришки посуду незручно складувати в кухні після їх використання, миття і сушки, тому що вони мають ручку або захват у вигляді грибка, які утрудняють їх установку один на одного після використання. Вони займають багато місця, розташовуючись хаотично в шафі, вимагають витрат часу із-за незручності швидко відшукати і витягувати кришки необхідного розміру. Відома підставка-сушарка кришок посуду, що містить каркас і утримувачі кришок на каркасі, яка навішувана на стіні [див. http://www.nzmi.by/userfiles/image/start/wire25.jpg Прототип]. Недолік відомої підставки-сушарки - складність технології виготовлення каркаса і утримувачів кришок з прутка, при цьому утримувачі різновеликі, виконані різної конфігурації і приєднані зварюванням до зварного каркаса замкнутої форми, до якого також приварені вушка для навішування її на стіні. Різноманіття деталей, що входять в конструкцію відомої підставкисушарки, ускладнюють технологію виготовлення і збільшують її собівартість. Іншим недоліком є те, що її навішувати можливо, тільки під раковиною для стікання з кришок води або робити їх витирання, що займає багато часу. Проте за основними співпадаючими ознаками відома підставка-сушарка кришок найбільш близька до заявлюваної корисної моделі і прийнята нами як прототип. Технічна задача і результат - створення підставки-сушарки, що забезпечує, в порівнянні з прототипом, простішу технологію виготовлення і можливість навішування на стіну і встановлювати на горизонтальній поверхні. Технічна задача і результат вирішуються тим, що в підставці-сушарці кришок посуду, що містить каркас і утримувачі кришок, новим є те, що каркас виконаний у вигляді трикутної пластини із зрізаною паралельно основі вершиною, на якій виконані отвори навішування пластини на стіні. З боків пластини утворені борти і знизу відгин, направлений у бік бортів для установки піддону. Утримувачі кришок мають просічення на бортах у вигляді відкритих пазів, направлених під гострим кутом вгору. Вказані ознаки необхідні і достатні для здійснення корисної моделі і досягнення технічного результату. Особливістю корисної моделі є також те, що знизу трикутної пластини утворено під прямим кутом відгин, направлений у бік бортів для установки піддону, при цьому знизу відгин забезпечений опорами для установки підставки-сушарки на горизонтальній поверхні. Ця ознака факультативна, тому що створює додатковий технічний результат - розширення можливостей вибору місця навішування і установки підставки-сушарки в кухні. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає в наступному: - виконання каркаса підставки-сушарки у вигляді трикутної пластини із зрізаною паралельно основі вершиною, на якій виконані отвори навішування пластини на стіні, а утримувачів кришок у вигляді бортів збоку трикутної пластини і утворення на них просічень у вигляді відкритих пазів, направлених під гострим кутом вгору, дозволило спростити технологію виготовлення пристосування для сушки кришок; - постачання знизу трикутної пластини під прямим кутом відгину, що направлений у бік бортів для установки піддону, і опор знизу відгин для установки підставки-сушарки на горизонтальній поверхні дозволило встановлювати на нього знімний піддон підставку-сушарку навішувати на стіну у будь-якому місці, а не тільки під раковиною, або установлювати на горизонтальній поверхні. На фіг. 1 показана підставка-сушарка кришок посуду, вигляд спереду; фіг. 2 - те ж, вигляд збоку; фіг. 3 - розріз А-А на фіг. 1. Підставка-сушарка кришок посуду містить каркас 1 і утримувачі 2 кришок 3 посуд. Каркас виконаний у вигляді трикутної пластини 4 із зрізаною паралельно її основі вершиною. З боків пластини 4 відігнуті під прямим кутом борти 5 і знизу виконаний відгин 6. Зверху пластини 4 утворені поперечний паз-ручка 7 для перенесення підставки-сушарки а під ним і знизу отвори 8 для навішування вказаної пластини на стіні. Борти 5 зверху вниз виконані такими, що збільшуються по висоті і на кожному з них утворені просічення у вигляді відкритих пазів 9, під гострим кутом вгору. Відгин 6 знизу забезпечений опорами 10 для установки на горизонтальній поверхні. Підставку-сушарку використовують таким чином. Каркас 1 навішують отворами 8 в трикутній пластині 4 на закріплені в стіні шурупи 11. У пази 9 просічень бортів 5 утримувачів 2 встановлюють у вертикальний похилий ряд кришки 3 посуд так, щоб їх краї входили і упиралися в дно кожного вказаного паза. При установці підставки-сушарки на горизонтальну поверхню її 1 UA 69725 U 5 переносять за паз-ручку 7 в необхідне місце і встановлюють опорами 10, розташованими на відгині 6 підстав пластини 4. На відгин 6 встановлюють знімний піддон 12 для води, що стікає з кришок 3 після їх миття. Кожну кришку 3 знімають з підставки - сушарки висуваючи її за верхній край похило вгору пазу 9. Застосування корисної моделі дозволяє встановлювати кришки в порядку за збільшенням їх діаметра, економити місце їх зберігання, і час на пошук необхідного розміру, а також звільнити господиню від необхідного витирання їх після миття. Перевага корисної моделі полягає також в технологічному виготовленні підставки-сушарки практично з однієї деталі і однією операцією на згинально-вирубному штампі з стрічки металу. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Підставка-сушарка кришок посуду, що містить каркас і утримувачі кришок, яка відрізняється тим, що каркас виконаний у вигляді трикутної пластини із зрізаною паралельно основі вершиною, на якій виконані отвори для навішування пластини на стіні і утворені з боків бортів, а утримувачі кришок мають просічення на бортах, які виконані у вигляді відкритих пазів, направлених під гострим кутом вгору. 2. Підставка-сушарка за п. 1, яка відрізняється тим, що знизу трикутної пластини утворений під прямим кутом відгин, направлений у бік бортів для установки піддону, при цьому знизу відгин забезпечений опорами для установки підставки-сушарки на горизонтальній поверхні. 2 UA 69725 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
