Фігурно-об’ємний штифт для жувальної групи зубів

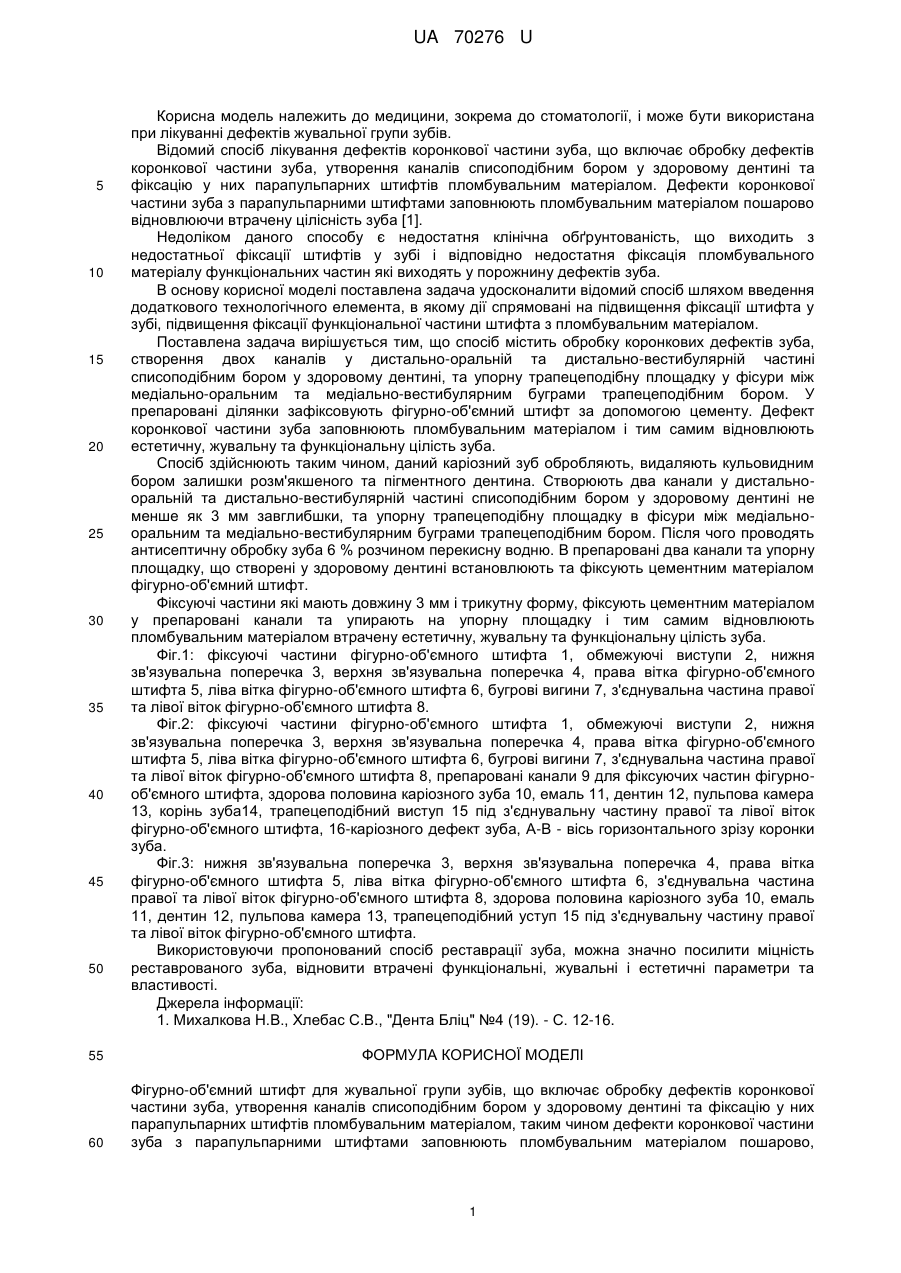

Реферат: UA 70276 U UA 70276 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до медицини, зокрема до стоматології, і може бути використана при лікуванні дефектів жувальної групи зубів. Відомий спосіб лікування дефектів коронкової частини зуба, що включає обробку дефектів коронкової частини зуба, утворення каналів списоподібним бором у здоровому дентині та фіксацію у них парапульпарних штифтів пломбувальним матеріалом. Дефекти коронкової частини зуба з парапульпарними штифтами заповнюють пломбувальним матеріалом пошарово відновлюючи втрачену цілісність зуба [1]. Недоліком даного способу є недостатня клінічна обґрунтованість, що виходить з недостатньої фіксації штифтів у зубі і відповідно недостатня фіксація пломбувального матеріалу функціональних частин які виходять у порожнину дефектів зуба. В основу корисної моделі поставлена задача удосконалити відомий спосіб шляхом введення додаткового технологічного елемента, в якому дії спрямовані на підвищення фіксації штифта у зубі, підвищення фіксації функціональної частини штифта з пломбувальним матеріалом. Поставлена задача вирішується тим, що спосіб містить обробку коронкових дефектів зуба, створення двох каналів у дистально-оральній та дистально-вестибулярній частині списоподібним бором у здоровому дентині, та упорну трапецеподібну площадку у фісури між медіально-оральним та медіально-вестибулярним буграми трапецеподібним бором. У препаровані ділянки зафіксовують фігурно-об'ємний штифт за допомогою цементу. Дефект коронкової частини зуба заповнюють пломбувальним матеріалом і тим самим відновлюють естетичну, жувальну та функціональну цілість зуба. Спосіб здійснюють таким чином, даний каріозний зуб обробляють, видаляють кульовидним бором залишки розм'якшеного та пігментного дентина. Створюють два канали у дистальнооральній та дистально-вестибулярній частині списоподібним бором у здоровому дентині не менше як 3 мм завглибшки, та упорну трапецеподібну площадку в фісури між медіальнооральним та медіально-вестибулярним буграми трапецеподібним бором. Після чого проводять антисептичну обробку зуба 6 % розчином перекисну водню. В препаровані два канали та упорну площадку, що створені у здоровому дентині встановлюють та фіксують цементним матеріалом фігурно-об'ємний штифт. Фіксуючі частини які мають довжину 3 мм і трикутну форму, фіксують цементним матеріалом у препаровані канали та упирають на упорну площадку і тим самим відновлюють пломбувальним матеріалом втрачену естетичну, жувальну та функціональну цілість зуба. Фіг.1: фіксуючі частини фігурно-об'ємного штифта 1, обмежуючі виступи 2, нижня зв'язувальна поперечка 3, верхня зв'язувальна поперечка 4, права вітка фігурно-об'ємного штифта 5, ліва вітка фігурно-об'ємного штифта 6, бугрові вигини 7, з'єднувальна частина правої та лівої віток фігурно-об'ємного штифта 8. Фіг.2: фіксуючі частини фігурно-об'ємного штифта 1, обмежуючі виступи 2, нижня зв'язувальна поперечка 3, верхня зв'язувальна поперечка 4, права вітка фігурно-об'ємного штифта 5, ліва вітка фігурно-об'ємного штифта 6, бугрові вигини 7, з'єднувальна частина правої та лівої віток фігурно-об'ємного штифта 8, препаровані канали 9 для фіксуючих частин фігурнооб'ємного штифта, здорова половина каріозного зуба 10, емаль 11, дентин 12, пульпова камера 13, корінь зуба14, трапецеподібний виступ 15 під з'єднувальну частину правої та лівої віток фігурно-об'ємного штифта, 16-каріозного дефект зуба, А-В - вісь горизонтального зрізу коронки зуба. Фіг.3: нижня зв'язувальна поперечка 3, верхня зв'язувальна поперечка 4, права вітка фігурно-об'ємного штифта 5, ліва вітка фігурно-об'ємного штифта 6, з'єднувальна частина правої та лівої віток фігурно-об'ємного штифта 8, здорова половина каріозного зуба 10, емаль 11, дентин 12, пульпова камера 13, трапецеподібний уступ 15 під з'єднувальну частину правої та лівої віток фігурно-об'ємного штифта. Використовуючи пропонований спосіб реставрації зуба, можна значно посилити міцність реставрованого зуба, відновити втрачені функціональні, жувальні і естетичні параметри та властивості. Джерела інформації: 1. Михалкова Н.В., Хлебас С.В., "Дента Бліц" №4 (19). - С. 12-16. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Фігурно-об'ємний штифт для жувальної групи зубів, що включає обробку дефектів коронкової частини зуба, утворення каналів списоподібним бором у здоровому дентині та фіксацію у них парапульпарних штифтів пломбувальним матеріалом, таким чином дефекти коронкової частини зуба з парапульпарними штифтами заповнюють пломбувальним матеріалом пошарово, 1 UA 70276 U відновлюючи втрачену цілісність зуба, який відрізняється тим, що створюють два канали у дистально-оральній та дистально-вестибулярній частині, та упорну трапецеподібну площадку у фісури між медіально-оральним та медіально-вестибулярним буграми трапецеподібним бором, фігурно-об'ємний штифт фіксується за допомогою цементу. 2 UA 70276 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
