Пристрій для захоплення, переміщення і вивантаження мішків

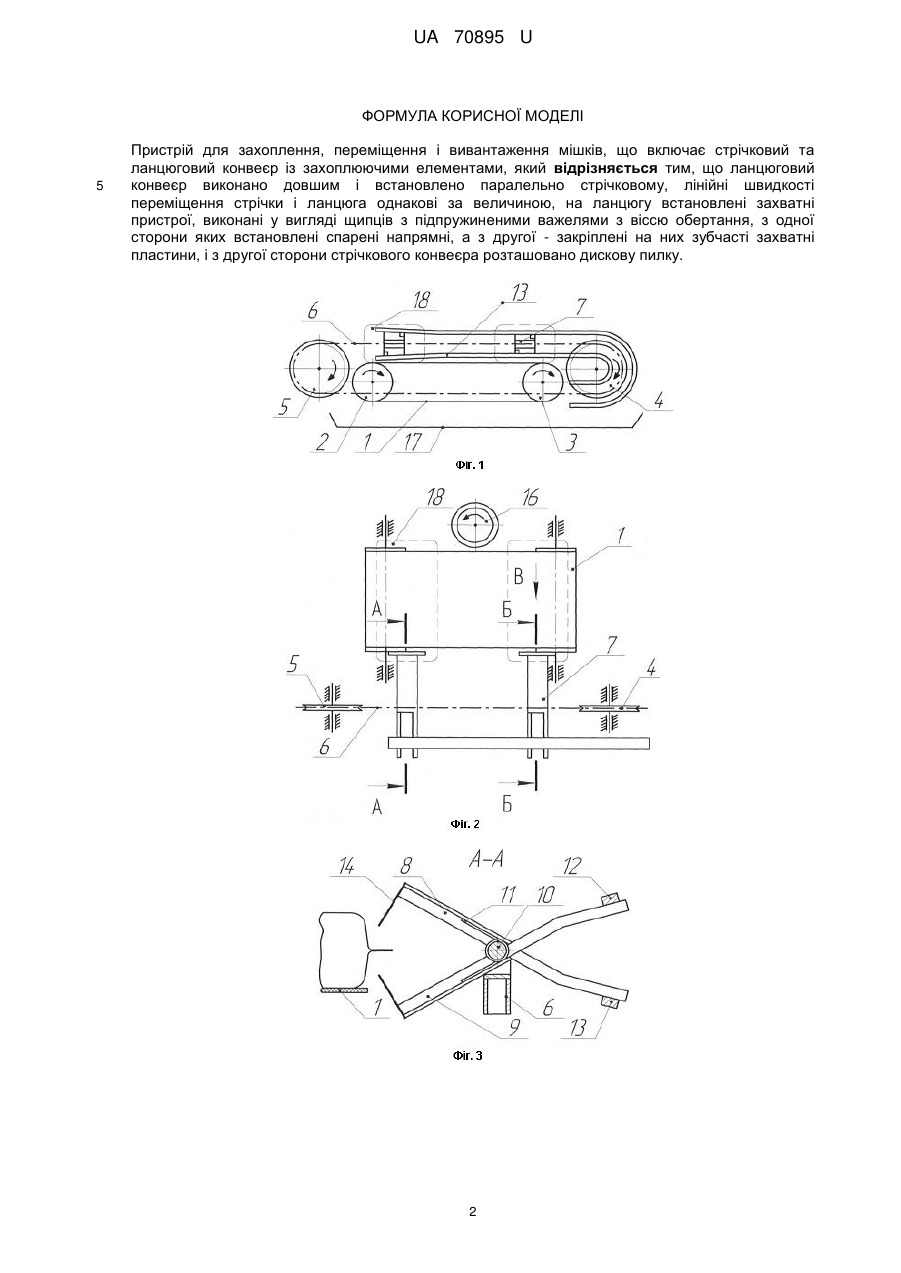

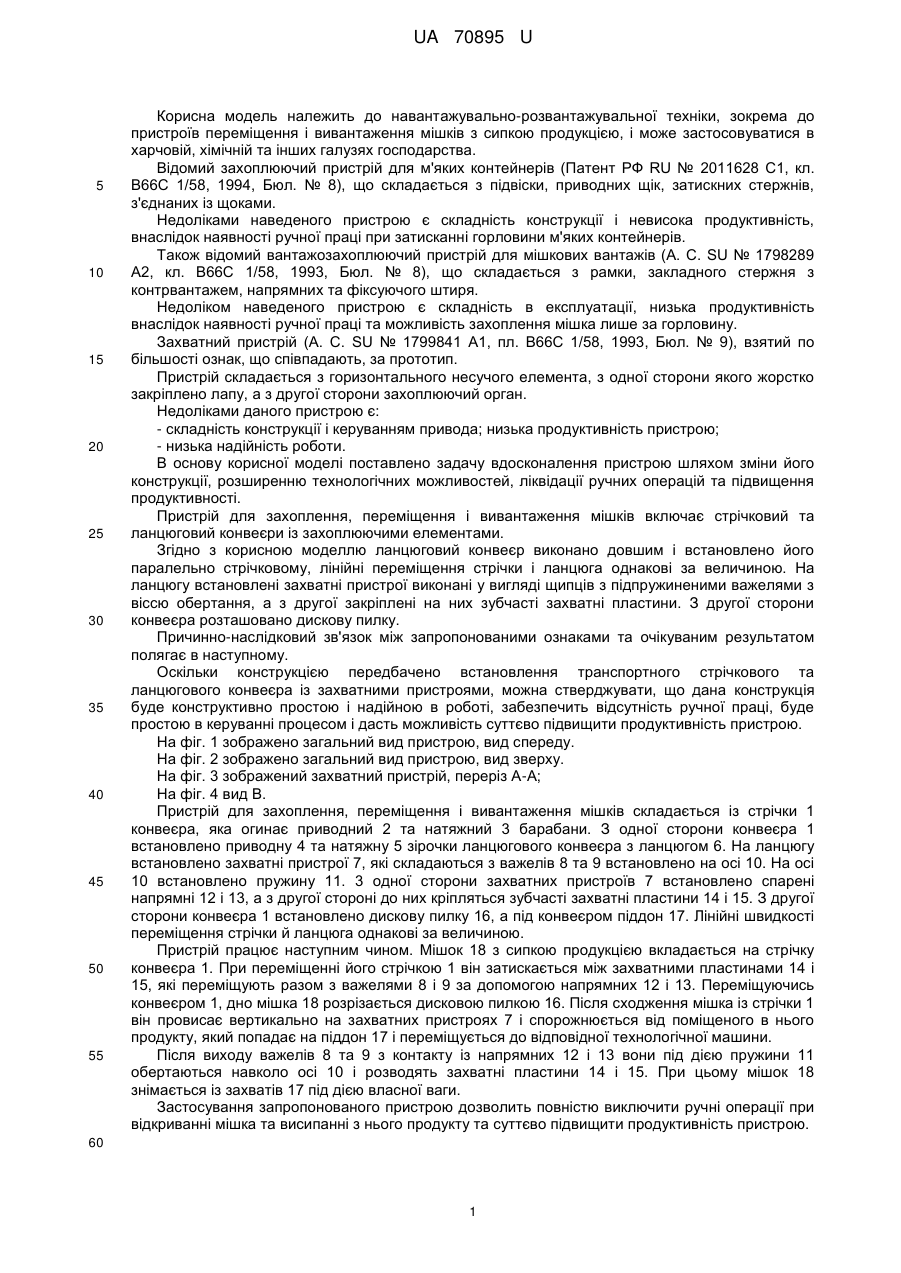

Реферат: Пристрій для захоплення, переміщення і вивантаження мішків, що включає стрічковий та ланцюговий конвеєр із захоплюючими елементами, причому ланцюговий конвеєр виконано довшим і встановлено паралельно стрічковому, лінійні швидкості переміщення стрічки і ланцюга однакові за величиною, на ланцюгу встановлені захватні пристрої, виконані у вигляді щипців з підпружиненими важелями з віссю обертання, з одної сторони яких встановлені спарені напрямні, а з другої - закріплені на них зубчасті захватні пластини, і з другої сторони стрічкового конвеєра розташовано дискову пилку. UA 70895 U (54) ПРИСТРІЙ ДЛЯ ЗАХОПЛЕННЯ, ПЕРЕМІЩЕННЯ І ВИВАНТАЖЕННЯ МІШКІВ UA 70895 U UA 70895 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до навантажувально-розвантажувальної техніки, зокрема до пристроїв переміщення і вивантаження мішків з сипкою продукцією, і може застосовуватися в харчовій, хімічній та інших галузях господарства. Відомий захоплюючий пристрій для м'яких контейнерів (Патент РФ RU № 2011628 С1, кл. В66С 1/58, 1994, Бюл. № 8), що складається з підвіски, приводних щік, затискних стержнів, з'єднаних із щоками. Недоліками наведеного пристрою є складність конструкції і невисока продуктивність, внаслідок наявності ручної праці при затисканні горловини м'яких контейнерів. Також відомий вантажозахоплюючий пристрій для мішкових вантажів (А. С. SU № 1798289 А2, кл. В66С 1/58, 1993, Бюл. № 8), що складається з рамки, закладного стержня з контрвантажем, напрямних та фіксуючого штиря. Недоліком наведеного пристрою є складність в експлуатації, низька продуктивність внаслідок наявності ручної праці та можливість захоплення мішка лише за горловину. Захватний пристрій (А. С. SU № 1799841 А1, пл. В66С 1/58, 1993, Бюл. № 9), взятий по більшості ознак, що співпадають, за прототип. Пристрій складається з горизонтального несучого елемента, з одної сторони якого жорстко закріплено лапу, а з другої сторони захоплюючий орган. Недоліками даного пристрою є: - складність конструкції і керуванням привода; низька продуктивність пристрою; - низька надійність роботи. В основу корисної моделі поставлено задачу вдосконалення пристрою шляхом зміни його конструкції, розширенню технологічних можливостей, ліквідації ручних операцій та підвищення продуктивності. Пристрій для захоплення, переміщення і вивантаження мішків включає стрічковий та ланцюговий конвеєри із захоплюючими елементами. Згідно з корисною моделлю ланцюговий конвеєр виконано довшим і встановлено його паралельно стрічковому, лінійні переміщення стрічки і ланцюга однакові за величиною. На ланцюгу встановлені захватні пристрої виконані у вигляді щипців з підпружиненими важелями з віссю обертання, а з другої закріплені на них зубчасті захватні пластини. З другої сторони конвеєра розташовано дискову пилку. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає в наступному. Оскільки конструкцією передбачено встановлення транспортного стрічкового та ланцюгового конвеєра із захватними пристроями, можна стверджувати, що дана конструкція буде конструктивно простою і надійною в роботі, забезпечить відсутність ручної праці, буде простою в керуванні процесом і дасть можливість суттєво підвищити продуктивність пристрою. На фіг. 1 зображено загальний вид пристрою, вид спереду. На фіг. 2 зображено загальний вид пристрою, вид зверху. На фіг. 3 зображений захватний пристрій, переріз А-А; На фіг. 4 вид В. Пристрій для захоплення, переміщення і вивантаження мішків складається із стрічки 1 конвеєра, яка огинає приводний 2 та натяжний 3 барабани. З одної сторони конвеєра 1 встановлено приводну 4 та натяжну 5 зірочки ланцюгового конвеєра з ланцюгом 6. На ланцюгу встановлено захватні пристрої 7, які складаються з важелів 8 та 9 встановлено на осі 10. На осі 10 встановлено пружину 11. 3 одної сторони захватних пристроїв 7 встановлено спарені напрямні 12 і 13, а з другої стороні до них кріпляться зубчасті захватні пластини 14 і 15. З другої сторони конвеєра 1 встановлено дискову пилку 16, а під конвеєром піддон 17. Лінійні швидкості переміщення стрічки й ланцюга однакові за величиною. Пристрій працює наступним чином. Мішок 18 з сипкою продукцією вкладається на стрічку конвеєра 1. При переміщенні його стрічкою 1 він затискається між захватними пластинами 14 і 15, які переміщують разом з важелями 8 і 9 за допомогою напрямних 12 і 13. Переміщуючись конвеєром 1, дно мішка 18 розрізається дисковою пилкою 16. Після сходження мішка із стрічки 1 він провисає вертикально на захватних пристроях 7 і спорожнюється від поміщеного в нього продукту, який попадає на піддон 17 і переміщується до відповідної технологічної машини. Після виходу важелів 8 та 9 з контакту із напрямних 12 і 13 вони під дією пружини 11 обертаються навколо осі 10 і розводять захватні пластини 14 і 15. При цьому мішок 18 знімається із захватів 17 під дією власної ваги. Застосування запропонованого пристрою дозволить повністю виключити ручні операції при відкриванні мішка та висипанні з нього продукту та суттєво підвищити продуктивність пристрою. 60 1 UA 70895 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для захоплення, переміщення і вивантаження мішків, що включає стрічковий та ланцюговий конвеєр із захоплюючими елементами, який відрізняється тим, що ланцюговий конвеєр виконано довшим і встановлено паралельно стрічковому, лінійні швидкості переміщення стрічки і ланцюга однакові за величиною, на ланцюгу встановлені захватні пристрої, виконані у вигляді щипців з підпружиненими важелями з віссю обертання, з одної сторони яких встановлені спарені напрямні, а з другої - закріплені на них зубчасті захватні пластини, і з другої сторони стрічкового конвеєра розташовано дискову пилку. 2 UA 70895 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
